Lieferumfang:
1 x Empfänger: S4X-DC-ANT3
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 4 Kanal DC Stromversorgung Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.

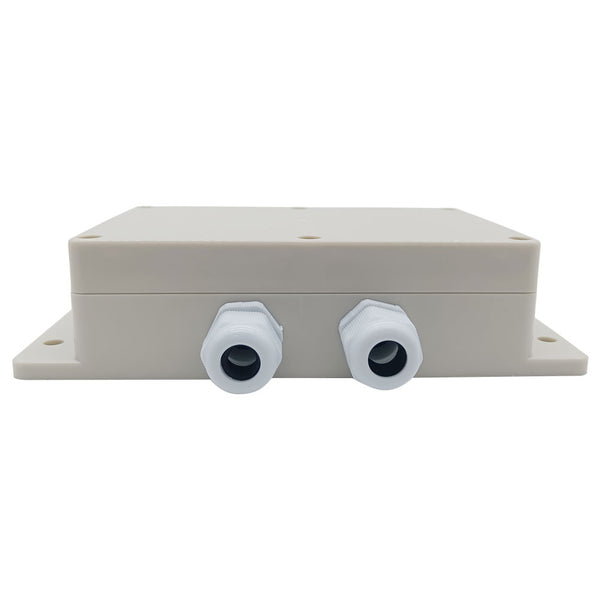

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 8~80V.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 8~80 V Gleichstrom steuern.

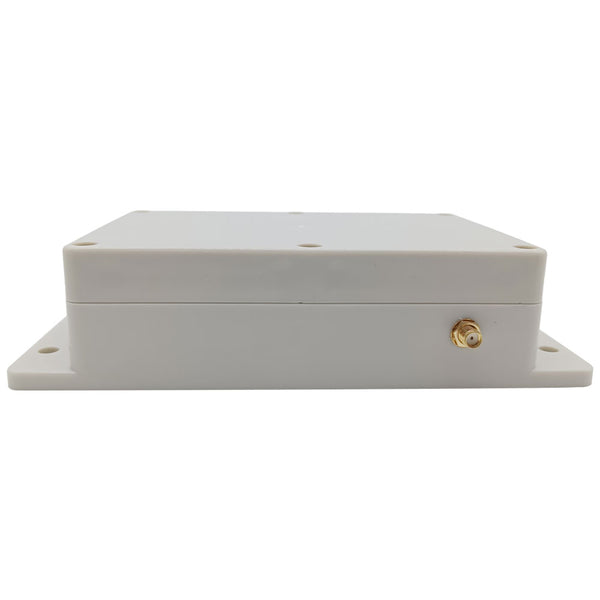

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell : S4X-DC-ANT3
Betriebsspannung: 8~80 VDC
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 4 CH
Ausgangsart: 8~80 VDC wie eingangsspannung
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
8 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 140 x 73 x 18mm
Maße des Gehäuse: 192 x 100 x 45mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CWB-4 (50M, Wasserdicht), C-4 (100M), CP-4 (500M), oder CB-4 (1000M) usw.
Arbeitsentfernung:
Mit dem Fernbedienung wie C-4 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-4.
Verwendung:
Der Empfänger kann Gleichstrom Geräte mit einer Spannung im Bereich von 8–80 V Gleichstrom steuern.

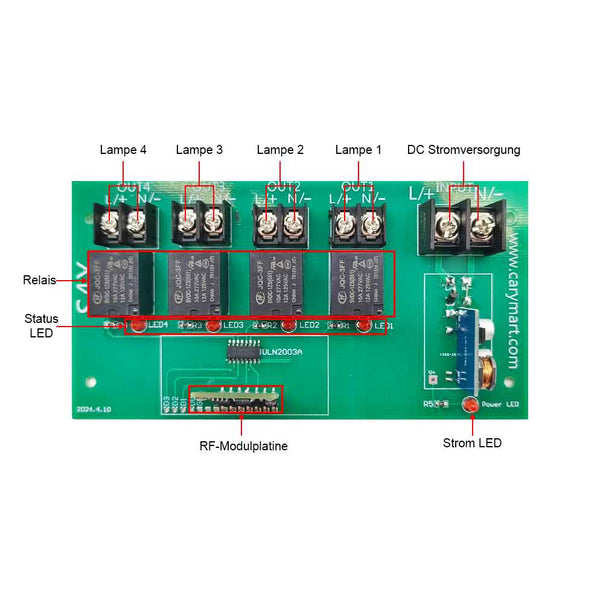

Verdrahtung:
Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−>.
2) Verbinden Klemme <L/+> des AUS an Pluspol von DC Lampe, Verbinden Klemme <N/-> des AUS an Minuspol von DC Lampe.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-4:
Drücken und halten Sie die Taste 1 am Sender: Die Klemme <AUS1> der Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Die Klemme <AUS1> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken und halten Sie die Taste 4 am Sender: Die Klemme <AUS4> der Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Lassen Sie die Taste 4 los: Die Klemme <AUS4> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-4:
Drücken Sie die Taste 1 am Sender: Die Klemme <AUS1> der Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Die Klemme <AUS1> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken Sie die Taste 4 am Sender: Die Klemme <AUS4> der Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste 4 erneut: Die Klemme <AUS4> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender C-4:
Drücken Sie die Taste 1 am Sender: Die Klemme <AUS1> der Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind aus.
……
Drücken Sie die Taste 4 am Sender: Die Klemme <AUS4> der Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind aus.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanäle 2~4): Drücken Sie die Lerntaste im Empfängermodul 5 Mal, die Signal-LED blinkt kontinuierlich 5 Mal und erlischt dann.
5) Einstellung der Modus Momentan (Kanäle 1~3) + Selbstsichernd (Kanal 4): Drücken Sie die Lerntaste im Empfängermodul 6 Mal, die Signal-LED blinkt kontinuierlich 6 Mal und erlischt dann.
6) Einstellung der Modus Momentan (Kanäle 1~2) + Selbstsichernd (Kanäle 3~4): Drücken Sie die Lerntaste im Empfängermodul 7 Mal, die Signal-LED blinkt kontinuierlich 7 Mal und erlischt dann.
7) Einstellung der Modus Momentan (Kanäle 1~2) + Verriegelung (Kanäle 3~4): Drücken Sie die Lerntaste im Empfängermodul 8 Mal, die Signal-LED blinkt kontinuierlich 8 Mal und erlischt dann.
8) Einstellung der Modus Selbstsichernd (Kanäle 1~2) + Verriegelung (Kanäle 3~4): Drücken Sie die Lerntaste im Empfängermodul 9 Mal, die Signal-LED blinkt kontinuierlich 9 Mal und erlischt dann.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen des Werks.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie die Taste 1 am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste 1 erfolgreich war. Drücken Sie dann die Taste 2 am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste 2 erfolgreich war. Drücken Sie dann die Taste 3 am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste 3 erfolgreich war. Drücken Sie dann die Taste 4 am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste 4 erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
