Einkanal AC110V / 220V Memoryfunktion Funk Controller Empfänger (Modell 0020233)

Normaler Preis €44,00

Der Memoryfunktion Funk Controller Empfänger Funkfernbedienung hat drei Kontrollmodus in Toggle, Momentan und Verklinkte-Modus. Falls die Stromversorgung abgeschnitten wird, geht das Relais automatisch in den vorherigen Status nach der Wiederherstellung der Stromversorgung zurück. Diese Fernsteuerung Sets werden für Fernbedienung der Lampen, Türen, Rolladen oder anderen Geräte verwendet, welche Speicherfunktion erfordern.

Kennzeichen:
Drahtlose Steuerung, einfach zu installieren.

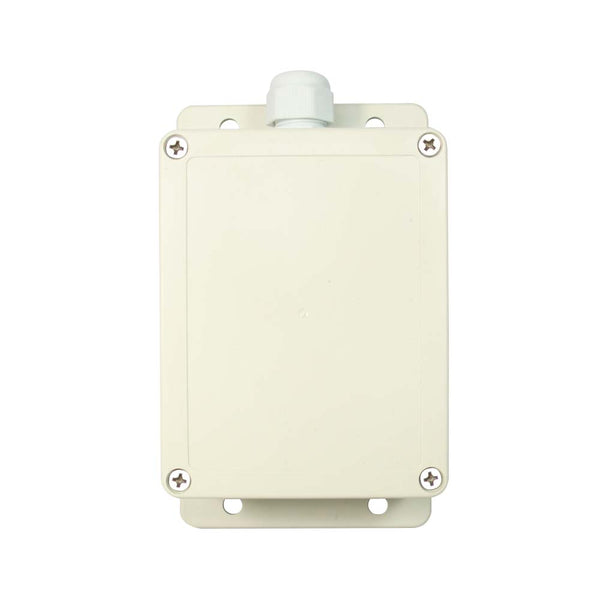

Wasserdichte Gehäuse und wasserdichter Steckverbinder
Kontrollieren Lichten, Motoren, Lüfter, elektronische Betriebstüren / Schlossen / Fenster / Rollladen / Autos oder andere Geräte mit Spannung AC110~240V oder DC0~28V.
Allgemeine Eingang: Mit Spannungsversorgung AC110V (100V~120V) verwendet weltweit in US, Kanada...und mit Spannungsversorgung AC220V (200V~240V) verwendet in UK, Frankreich ...
Sie können den Empfänger mit Sender (Fernbedienung Kontrolle) von jedem Orten innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Hörbares und visuelles Signal
Arbeiten mit Mikrokontroller Typ EM78P156, einem 8-bit Mikroprozessor, der entworfen und entwickelt mit stromsparender und Hochgeschwindigkeits-CMOS Technologie wird.
Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen eine 8-Bit Kode
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Wenn Sie zwei oder mehr Empfänger an den gleichen Orten benutzen, können Sie die mit verschieder Kodes einstellen.
Sendefrequenz: 433MHz

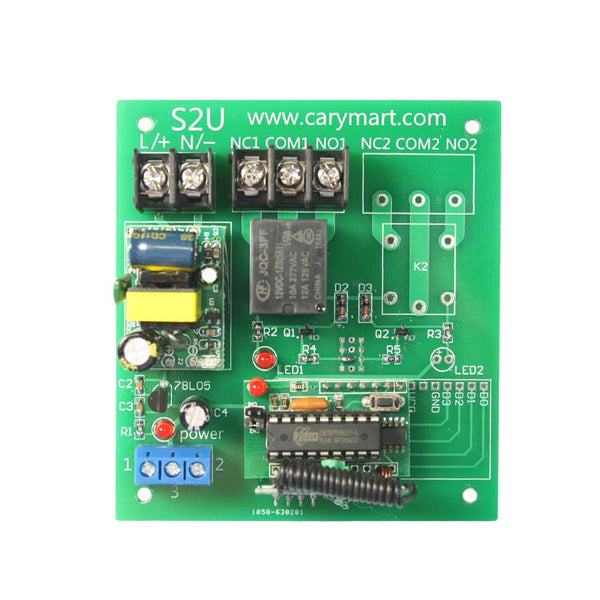

Empfänger:
Modell Nr.: S1U-AC220
Stromversorgung (Betriebsspannung): AC100~240V
Frequenz: 433MHz
Kanal: 1 CH
Kontrolle Modi: Toggle, Momentan, Verklinkte
Output: Relaisausgang ( Normalerweise geöffnet und Normalweise geschlossen )
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maximale Betriebsstrom: 10A
Ruhestrom: ≤6mA

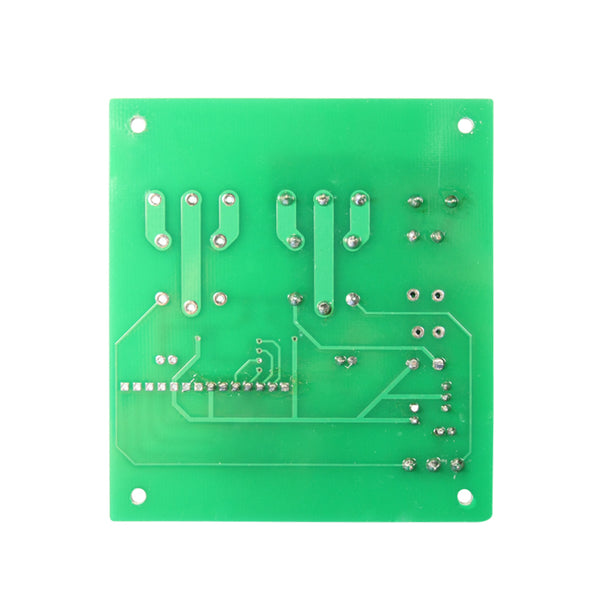

Maße der PCB: 88mm x 80mm x 18mm

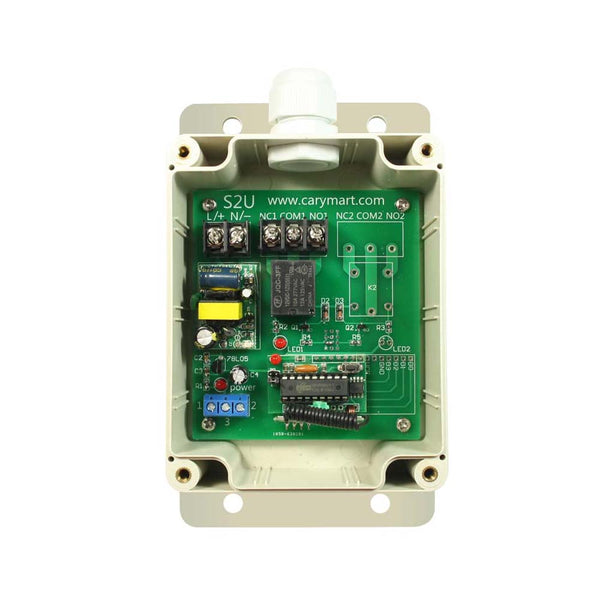

Maße des Gehäuse: 115mm x 90mm x 55mm
Drahtgrößenbereich für die Terminals: 22-11 AWG
Arbeiten mit Festcode-Sendern oder Lernencode-Sender.
Der Empfänger kann verschieden Modell Sender koppeln, inkl. Modell C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht) , CP-1 / CP-2 (500M), oder CB-1 / CB-2 (1000M) usw..
Wenn Sie eine weiter Reichweite haben möchten, können Sie eine externe Antenne für Empfänger installieren, wie eine magnetische Antenne von Modell 0020909, ihre Reichweite ist dreimal so viel wie es früher. Oder mit Teleskopantenne von Modell 0020918 ist die Reichweite doppelt so viel wie es früher.

Fernkontroller /Sender Bezeichnung:
Modell Nr.: 0021001 (C-2)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird(um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Farbe des Gehäuses: Holzmuster / Weiß / Schwarz
Kanal/Knopf: 2
Symbol des Knopfs: 1, 2
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58mm x 39mm x 16mm

Benutzung (mit der Sender):
Der Empfänger kann DC 0-28V oder AC110-240V Anlage steuern.
Achtung: Der Empfänger ist Relaisausgang. Ausgangszustand der Relaisausgangsklemmen: klemmen B und C sind normalerweise geöffnet; Klemmen A und B sind normalerweise geschlossen.

Wenn Sie ein DC 12V Lampe steuern, machen Sie wie folgende:
1) Verbinden lebender Draht von AC Stromversorgung an Klemme “L / +”, und der neutraler Draht von AC Stromversorgung an Klemme “N / -”.
2) Verbinden Klemme C an positiver Pol von DC Stromversorgung, verbinden Klemme B an positiver Pol von DC Lampe. Und verbinden den negativen Pol von DC Lampe an den negativen Pol von DC Stromversorgung.

Wenn Sie ein AC 230V Lampe steuern, machen Sie wie folgende:
1) Verbinden lebender Draht von AC Stromversorgung an Klemme “L / +”, und das neutrale Draht von AC Stromversorgung an Klemme “N / -”.
2) Verbinden Klemme C an lebender Draht von AC Stromversorgung, verbinden Klemme B an eine Seite von AC Lampe. Und verbinden andere Seite von AC Lampe an neutraler Draht von AC Stromversorgung.

Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt.):
1) Einstellung Kontrolle Modus Toggle (mit dem Sender C-1): Nur Verbinden mit Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Knopf 1: Relais einschalten (Kontakt auf B und C, keine Kontakt auf A und B)
Drücken nochmal Knopf 1: Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A und B)

2) Einstellung Kontrolle Modus Momentan (mit dem Sender C-1): Nur Verbinden mit Steckbrücke-1.
Kontrolle Modus Momentan: Drücken und halten-> Öffnen; Freigeben -> Schließen.
Drücken Knopf 1 und halten: Relais einschalten (Kontakt auf B und C, keine Kontakt auf A und B)
Geben Knopf 1 frei: Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A und B)

3) Einstellung Kontrolle Modus Verklinkte (mit dem Sender C-2): keinen Kontakt auf Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verklinkte: Drücken ->Öffnen, andere Relais ausschalten; Drücken den anderen Knopf -> Schließen.
Drücken Knopf 1: Relais einschalten (Kontakt auf B und C, keine Kontakt auf A und B)
Drücken Knopf 2: Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A und B)

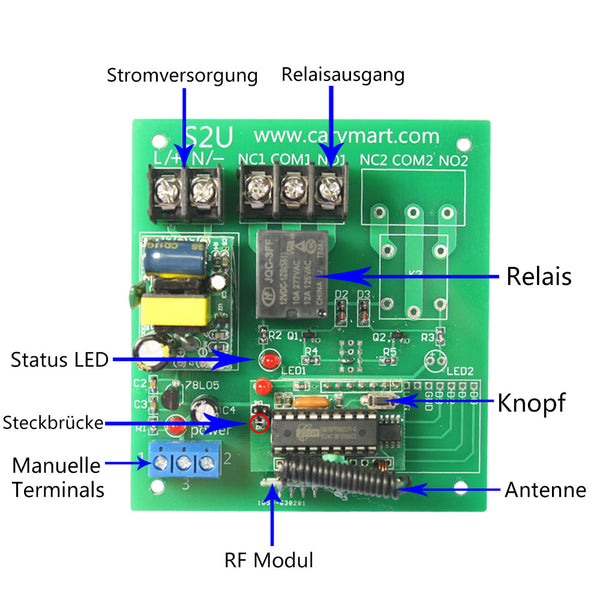

Handsteuerunge Klemme:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.

1) Signaleingang
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 (signal +) und 3 (signal -) anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 (signal +) und 3 (signal -) ausgeben, schaltet das Relais ein. (Verbinden Klemmen B und C, trennen Klemmen A und B).
Wenn externe Geräte Kleinsignal an Klemme 1 (signal +) und 3 (signal -) nicht ausgeben, schaltet das Relais aus. (trennen Klemmen B und C, Verbinden Klemmen A und B).

2) Handschalter
Sie können einen Handschalter an Klemmen 1 und 3. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 3 verbinden, schaltet das Relais ein. (Verbinden Klemmen B und C, trennen Klemmen A und B).
Und Wenn Sie Klemmen 1 und 3 trennen, schaltet das Relais aus. (trennen Klemmen B und C, Verbinden Klemmen A und B).
