In diesem Artikel wird beschrieben, So fügen Sie dem elektrischer seilzug eine Fernbedienung funktion hinzu. Zur Fernsteuerung des elektrischer seilzugs verwenden wir ein Elektrischer Seilzug Funkfernbedienung Upgrade Kit. Dieses Elektrischer Seilzug Funkfernbedienung Upgrade Kit besteht aus einer Steuerbox mit einem kabelgebundenen Steuergriff und einer Fernbedienung. Wir installieren einen neuen Steuerkasten am Elektrischer Seilzug und verwenden einen Fernschalter mit einem kabelgebundenen Steuergriff, um den ursprünglichen kabelgebundenen Steuergriff des Elektrozugs zu ersetzen, sodass wir entweder den kabelgebundenen Griff verwenden können, um den Elektrischer Seilzug zu steuern, oder die Fernbedienung verwenden, um ihn aus der Ferne zu steuern, sodass Sie den Elektrischer Seilzug bequemer verwenden können.

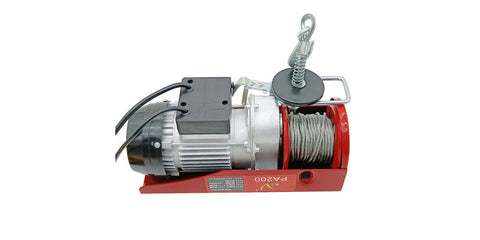

Anwendung eine Elektrischer Seilzug
Elektrische Hebezeuge sind leichte und kleine Hebegeräte, die normalerweise zum Heben schwerer Gegenstände verwendet werden. Das elektrische Hebezeug besteht aus einem Wechselstrommotor, einem Übertragungsmechanismus, einem Steuergriff, einer Haspel, einem Drahtseil und einem Haken und wird normalerweise von einer Person mit einem kabelgebundenen Handgriff am Boden bedient. Es zeichnet sich durch geringe Größe, geringes Gewicht, einfache Bedienung und bequeme Verwendung aus und wird in Haushalten, Industrie- und Bergbauunternehmen, Lagerhäusern, Docks und anderen Orten eingesetzt.
Dieses Nachrüstset besteht aus einer Steuerbox mit einem kabelgebundenen Steuergriff und einer Fernbedienung. Der Kondensator ist im Steuerkasten untergebracht, der auch mit einem Endschalter ausgestattet ist.
Mit diesem kabellosen Kit können wir den Elektrische Hebezeuge auf Fernbedienung umrüsten. Auf diese Weise können wir sowohl die Fernbedienung als auch den kabelgebundenen Griff zur Bedienung des elektrischen Hebezeugs verwenden, was bequemer zu bedienen ist.
Merkmale des Upgrade-Kits für die drahtlose Fernbedienung des Elektrischer Seilzugs
Drahtlose Steuerung, einfach zu installieren.
Universal Stromversorgung: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Doppelte Steuerung nach oben und unten.
Eingebaute Kondensatoren im Steuerkasten.
Stabiles Signal, keine Angst vor Störungen, starkes Signal kann die Wand durchdringen, kann 100 Meter weit rundum Fernbedienung realisieren.
Die Fernbedienung verfügt über wasserdichte Gummipads und ein Gehäuse der Schutzklasse IP65, was die Wasser-, Staub- und Fallsicherheit erheblich erhöht.
Hochwertige importierte Chips, lange Lebensdauer.
Am Steuerkasten befindet sich ein Endschalter. Wenn die Elektrische Hebezeuge eine bestimmte gefährliche Höhe erreicht, stoppt sie automatisch den Betrieb, um die Sicherheit zu erhöhen.
Upgrade-Prozess
Wir müssen das Originalkabel und den verkabelten Steuergriff des Elektrischer Seilzugs entfernen und dann diese neue Steuerbox direkt anschließen, um sie zu ersetzen. Auf diese Weise können wir den neuen verkabelten Steuergriff und die Fernbedienung verwenden, um den Elektrischer Seilzug zu bedienen.
So installieren Sie den neuen Steuerkasten am Elektrische Hebevorrichtung:
1) Entfernen Sie die Abdeckung mit dem Anschlusskabel und dem Griff vom Original-Anschlusskasten des Elektrische Hebevorrichtung.

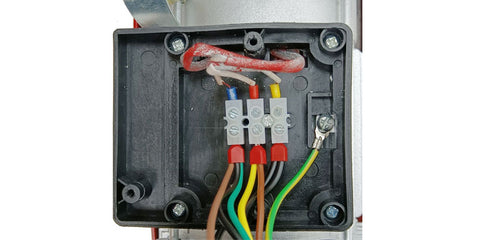

Der Elektrische Hebezeuge verfügt über einen Anschlusskasten. Wir haben die Abdeckung geöffnet, um verschiedene Anschlusskabel und einen Endschalter zu sehen. Drei Drähte sind über einen Kabelverbinder mit dem Motor verbunden, und der andere Erdungsdraht ist mit dem Metallgehäuse verbunden.

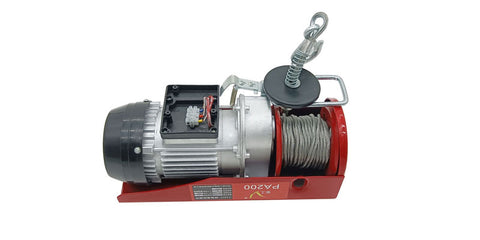

Entfernen Sie die Originalkabel und den verkabelten Steuergriff wie abgebildet:

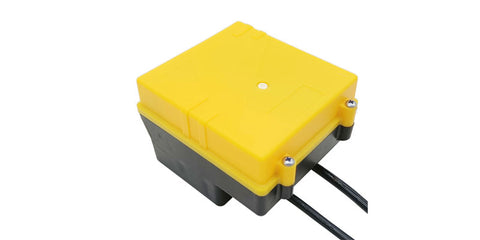

2) Installieren Sie den neuen Steuerkasten am Elektrische Hebevorrichtung:
Entfernen Sie die schwarze Abdeckung des Steuerkastens. Sie können einige Kabel und einen Kabelstecker sehen, und Sie können auch den gleichen Endschalter sehen.

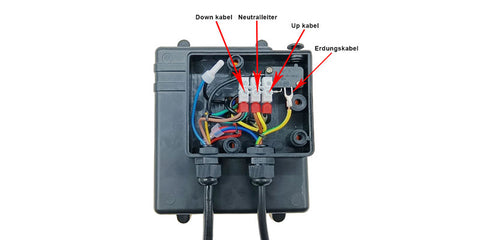

Verbinden Sie das Erdungskabel, den Neutralleiter, das Aufwärtskabel und das Abwärtskabel dieses neuen Steuerkastens jeweils mit dem Erdungskabel, dem Neutralleiter, dem Aufwärtskabel und dem Abwärtskabel des elektrischen Hebezeugs. Schließen Sie diese neue Steuerkasten wie gezeigt an:

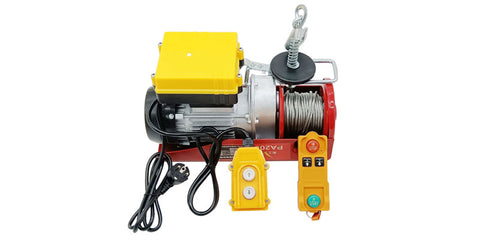

So bedienen Sie den Elektrische Hebezeug mit dieser neuen Steuerkasten:
Der Elektrische Hebezeug kann gleichzeitig mit der Fernbedienung und dem kabelgebundenen Griff bedient werden.
1) Per Steuergriff:
Der Steuergriff verfügt über zwei Tasten.
Drücken und halten Sie die Taste <UP> des Griffs, der Haken hebt sich.
Drücken und halten Sie die Taste <DOWN> des Griffs, der Haken wird fallen.
2) Per Fernbedienung:
Die Funkfernbedienung verfügt über vier Tasten: <START>, <STOP>, <UP>, <DOWN>.
Drücken Sie zunächst die Taste <START>, dann können Sie den Elektrische Hebezeug mit den <UP> und <DOWN> Tasten der Fernbedienung bedienen.
Drücken und halten Sie die Taste <UP>, der Haken hebt sich.
Drücken und halten Sie die Taste <DOWN>, der Haken wird fallen.
Achtung: Sobald wir die Taste <STOP> gedrückt haben, können wir den Elektrische Hebezeug nicht mehr mit der Taste <UP> oder der Taste <DOWN> betätigen, um Fehlauslösungen zu vermeiden.
So koppeln Sie die Fernbedienung mit dem Controller:
Achtung: Wir haben die Fernbedienung bereits mit dem Steuergerät gekoppelt vor dem Verlassen des Werks, so dass Sie diesen Vorgang nicht noch einmal durchführen müssen.1) Trennen Sie die Stromversorgung des Controllers.
2) Halten Sie gleichzeitig die Tasten <STOP> und <AB> auf der Fernbedienung gedrückt, bis die roten und grünen Kontrollleuchten auf der Fernbedienung abwechselnd blinken.
3) Schalten Sie zu diesem Zeitpunkt sofort die Stromversorgung des Controllers ein und die Kontrollleuchte auf der Fernbedienung erlischt sofort. Zu diesem Zeitpunkt können Sie die Tasten <STOP> und <AB> loslassen.
4) Drücken Sie die Taste <START> der Fernbedienung. Anschließend können Sie die elektrische Hebezeug mit den Tasten <AUF> und <AB> der Fernbedienung bedienen.
Achtung: Die Tasten <STOP> und <AB> sollten während des Kopplungsvorgangs immer gedrückt werden.
Der spezifische Vorgang ist das Video:
Das Video zeigt, wie man dem Elektrischer Seilzug eine Fernbedienungsfunktion hinzufügt
