Video zur Produktbedienungsdemonstration:
Koppeln Fernbedienung mit Empfänger
Einstellen des Arbeitsmodi des Empfängers
Lieferumfang:
1 x Empfänger: S1PXW-AC-ANT3
1 x Bedienungsanleitung
Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Der Empfänger und der Sender bilden ein Empfänger-Sender-System. Dieses System eignet sich ideal zur Steuerung verschiedener AC-Geräte in Industrie, Landwirtschaft und Haushalt, wie z. B. Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Hauptmerkmale:
Super langer Arbeitsbereich: Bis zu 5000 m (15000 Fuß) im Freien.

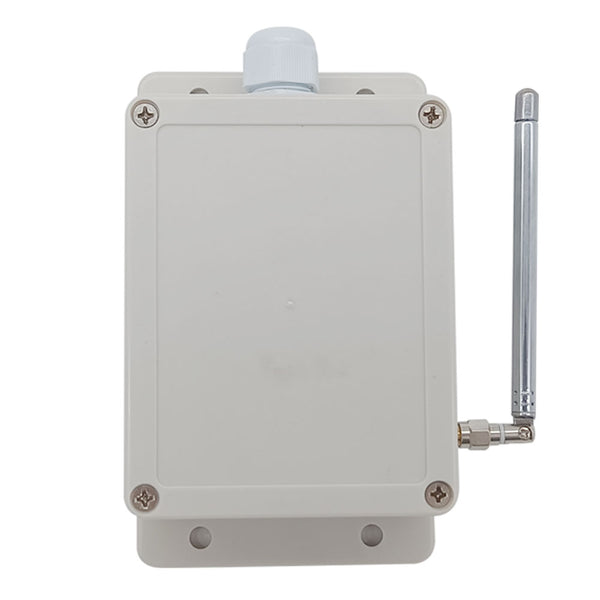

Wasserdichtes Design: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder für den Außeneinsatz.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.
Hohe Leistung: Es kann bei maximalem Strom 30A arbeiten.
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Mit Rückkopplung Funktion: Durch die Zweiwege Kommunikation bestätigt der Sender die Aktivierung des Empfängers mit einem Summton.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.

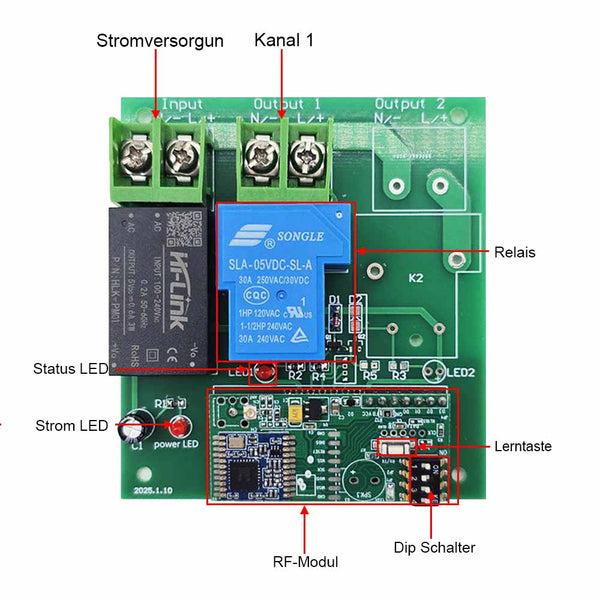

Parameter des Empfängers S1PXW-AC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | AC 110~240V (110V/120V/220V/240V) |
| Ausgangsart | AC 110~240V (110V/120V/220V/240V) |
| Kanal | 1 CH |
| Betriebsfrequenz | 433.92 Mhz |
| Maximaler Laststrom des Relais | 30 A |
| 3 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Maße der PCB | 88 x 80 x 18 mm |
| Maße des Gehäuses | 153 x 90 x 55 mm |
| Passende Fernbedienungen |
CC-1 / CCW-1(wasserdicht) für Selbstsichernd oder Momentan, CC-2 / CCW-2(wasserdicht) für Verriegelung. |

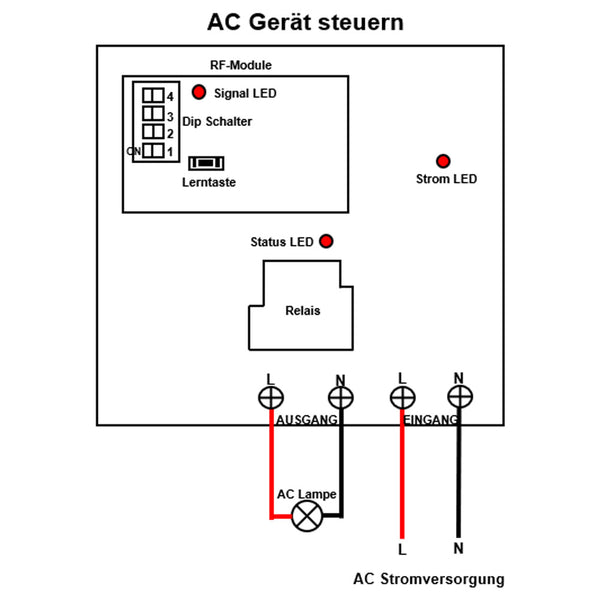

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Versand, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP Schalter ein.
Betrieb mit CC-1:
Einmal drücken → Klemme <AUSGANG> ausgang AC Stromversorgung (Gerät EIN)
Erneut drücken → Klemme <AUSGANG> stoppt die Ausgabe (Gerät AUS)
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Betrieb mit CC-1:
Halten Sie Taste gedrückt → Klemme <AUSGANG> ausgang AC Stromversorgung (Gerät EIN)
Loslassen → Klemme <AUSGANG> stoppt die Ausgabe (Gerät AUS)
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Betrieb mit CC-2:
Drücken Sie Taste A → Klemme <AUSGANG> ausgang AC Stromversorgung (Gerät EIN)
Drücken Sie Taste B → Klemme <AUSGANG> stoppt die Ausgabe (Gerät AUS)
