Lieferumfang:
1 x Empfänger: S1X-AC-ANT3
1 x Sender: CB-1/CB-2
1 x Bedienungsanleitung
Einführung:
Dies ist ein Funkschalter Set mit 1 Kanal AC Stronversorgung Ausgang. Es umfasst einen S1X-AC-ANT3 Empfänger und einen CB-1 / CB-2 Sender. Es kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.

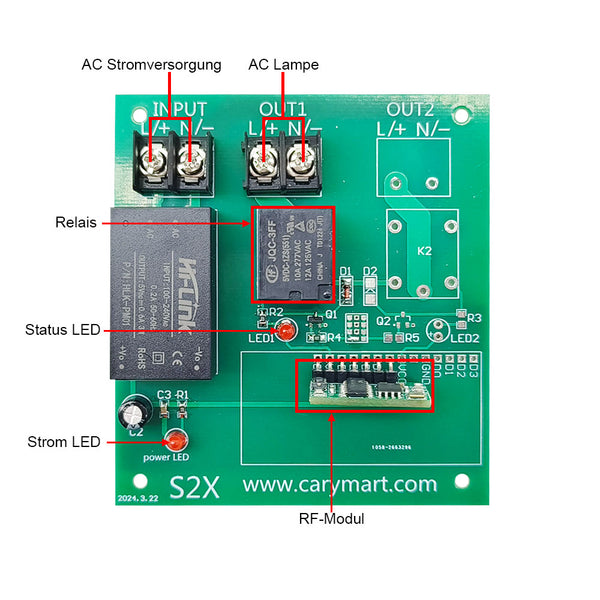

Parameter des Empfängers S1X-AC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 110~240V AC (110V/120V/220V/240V) |
| Ausgangsart | 110~240V AC (110V/120V/220V/240V) |
| Kanal | 1 Kanal |
| Arbeitsfrequenz | 433.92 MHz |
| Maximaler Laststrom | 10A |
| 3 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Maße der PCB | 88 x 80 x 18 mm |

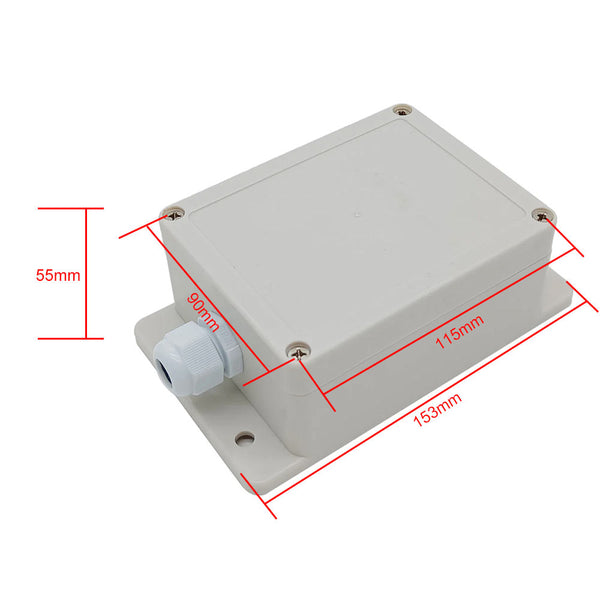

| Maße des Gehäuses | 153 x 90 x 55 mm |
| Passende Fernbedienungen |
C-1 (100M) / CWB-1 (50M, wasserdicht) / CP-1 (500M) / CB-1 (1000M) für Selbstsichernd oder Momentan C-2 (100M) / CWB-2 (50M, wasserdicht) / CP-2 (500M) / CB-2 (1000M) für Verriegelung |
Sender CB-1 (1 Taste) / CB-2 (2 Tasten) Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 9V (1 x 6F22-9V Batterie, kann 12 Monate benutzt werden) |
| Symbol des Knopfs | kein Symbol (CB-1) / A, B (CB-2) |
| Betriebsfrequenz | 433.92 Mhz |
| Enkodierung Chip | PT2262/ PT2264 / SC2262 |
| Sendeentfernung | 1000 Meter / 3000 Fuß (theoretisch) |
| Einheit Mass | 135 x 42 x 25 mm |

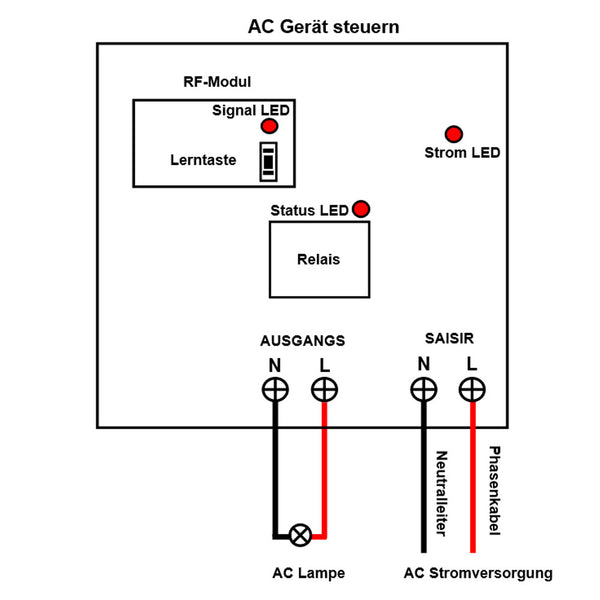

Verdrahtung:
Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
1) Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L> des EINGANGS, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N> des EINGANGS.
2) Verbinden Sie den stromführenden Pol der AC Lampe an Klemme <L> des AUS1, und den Neutralleiter der AC Lampe an Klemme <N> des AUS1.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Betrieb mit CB-1:
Halten Sie Taste gedrückt → Klemme <AUS1> ausgang AC Stromversorgung (Lampe EIN)
Lassen Sie Taste los → Klemme <AUS1> stoppt die Ausgabe (Lampe AUS)
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Betrieb mit CB-1:
Drücken Sie Taste → Klemme <AUS1> ausgang AC Stromversorgung (Lampe EIN)
Drücken Sie die Taste erneut → Klemme <AUS1> stoppt die Ausgabe (Lampe AUS)
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Betrieb mit CB-2:
Drücken Sie Taste A → Klemme <AUS1> ausgang AC Stromversorgung (Lampe EIN)
Drücken Sie Taste B → Klemme <AUS1> stoppt die Ausgabe (Lampe AUS)
