2 Kanäle Funk Wandschalter mit Wandsender (Modell 0020547)

Lieferumfang:

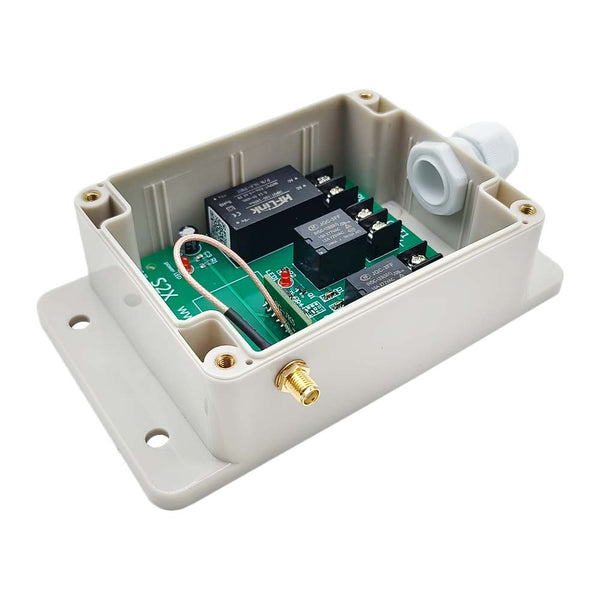

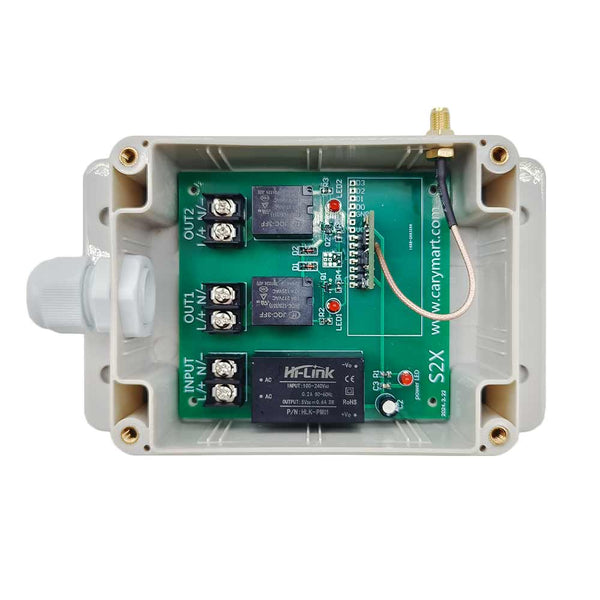

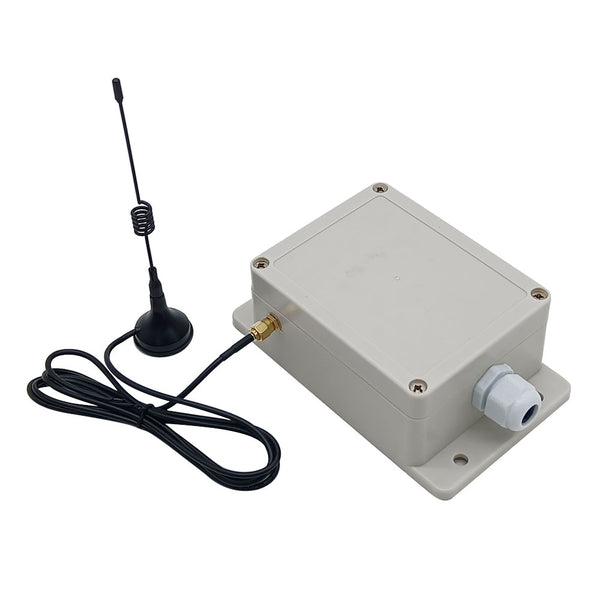

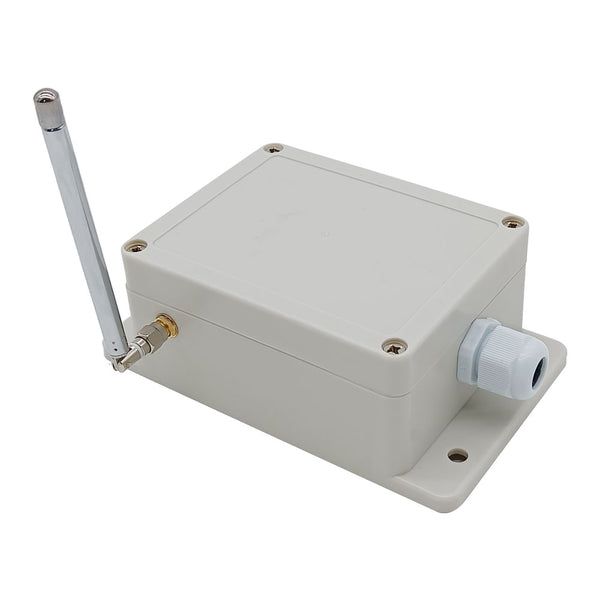

1 x Empfänger: S2X-AC-ANT3

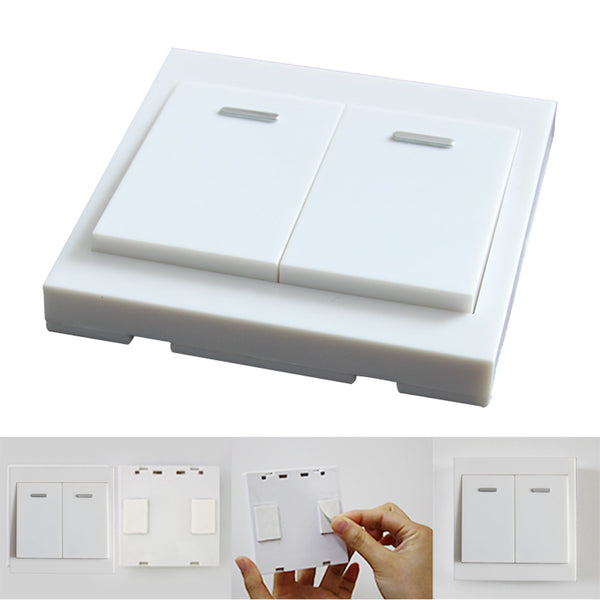

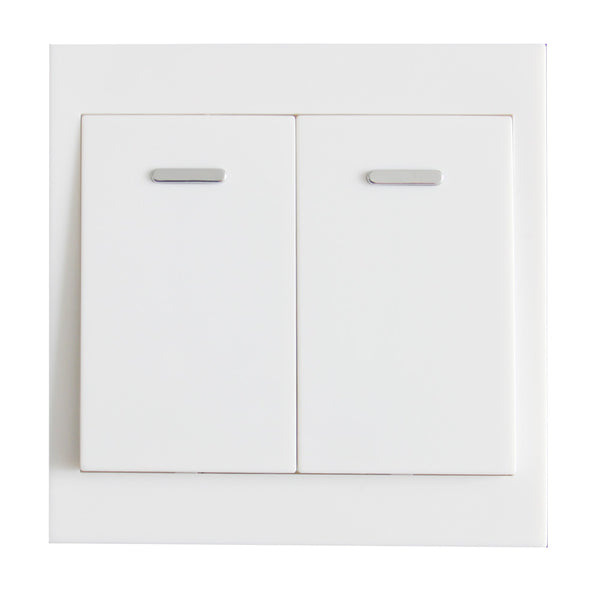

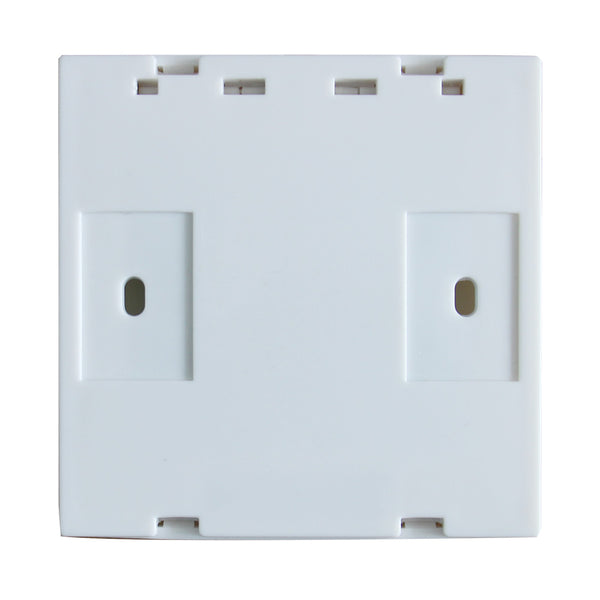

1 x Sender: HR-2
1 x Bedienungsanleitung

Einführung:
Dies ist ein Funkschalter Set mit 2 Kanäle AC Stromversorgung Ausgang. Es umfasst einen S2X-AC-ANT3 Empfänger und einen HR-2 Sender. Es kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.

Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.

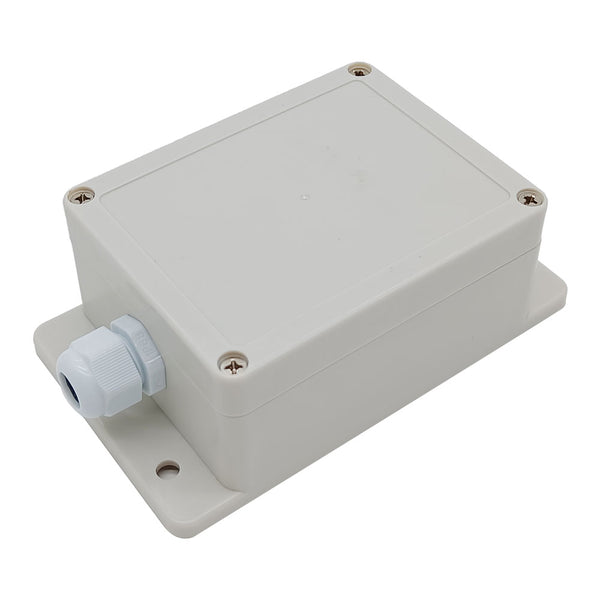

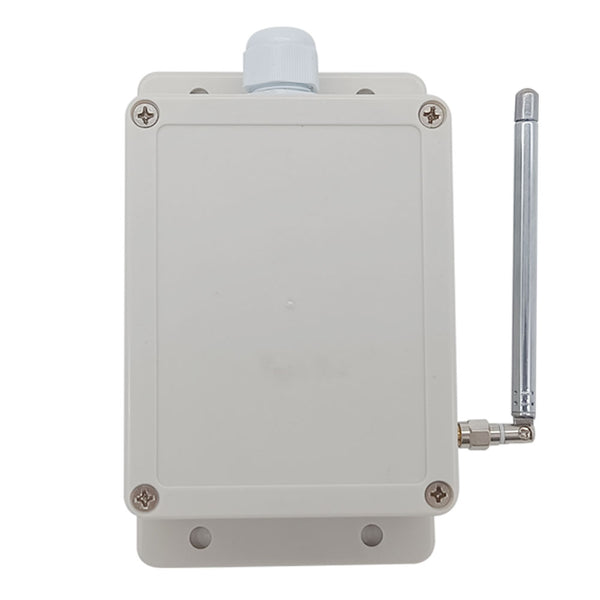

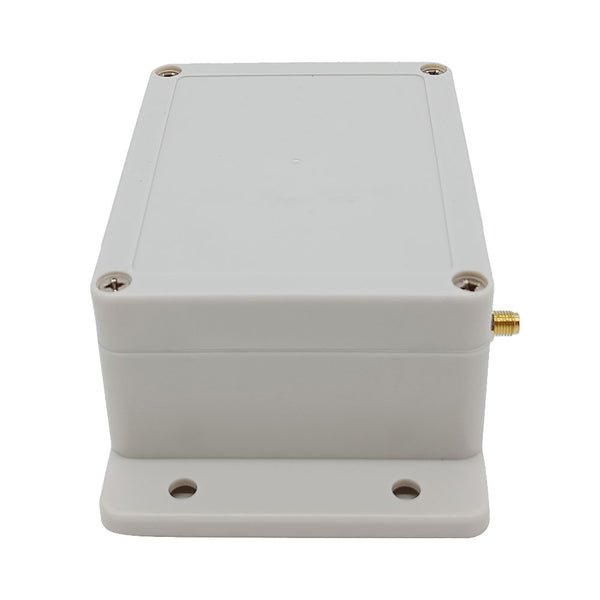

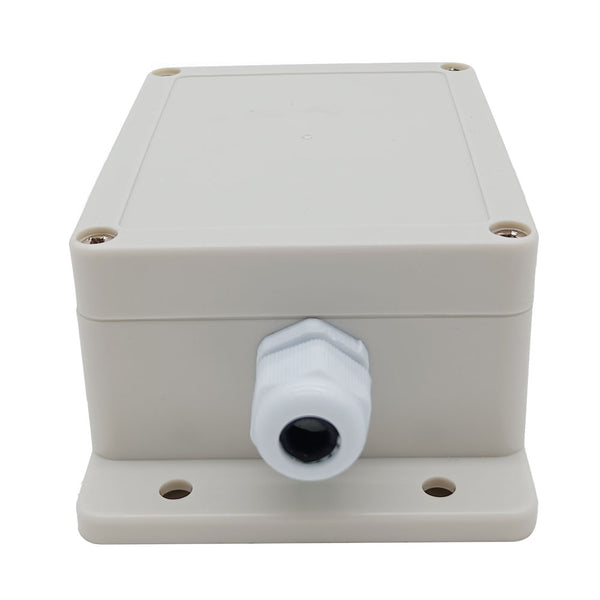

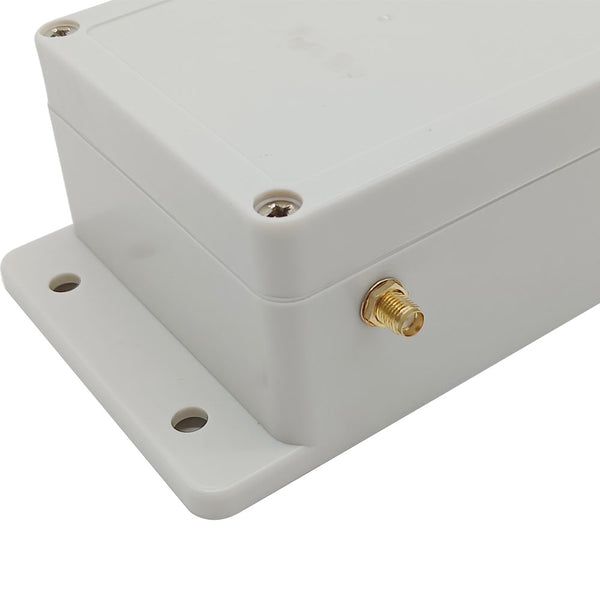

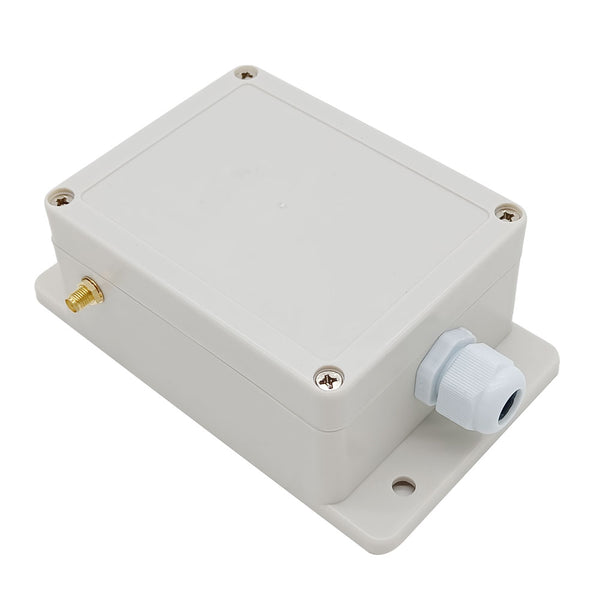

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.

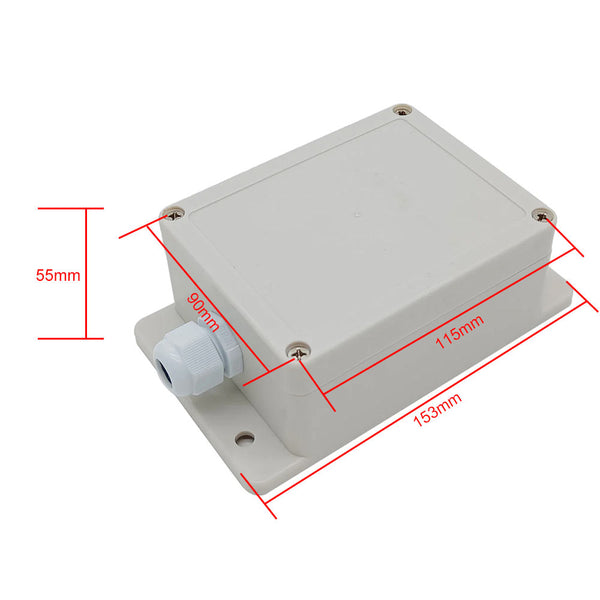

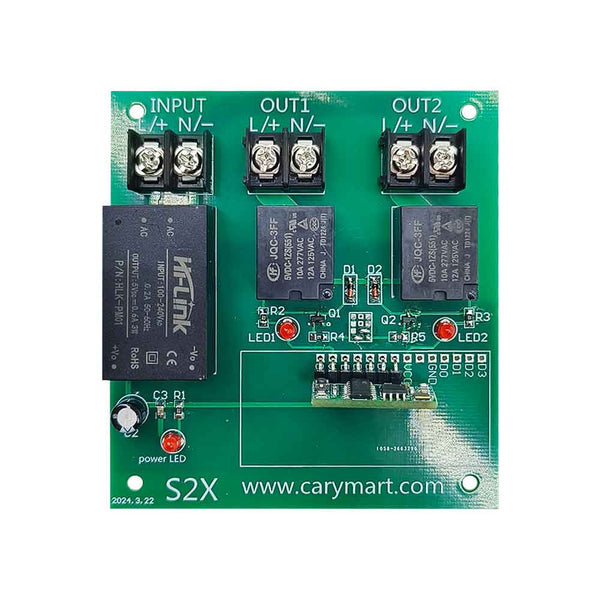

Parameter des Empfängers S2X-AC-ANT3:

Sender HR-2 (2 Tasten) Parameter:

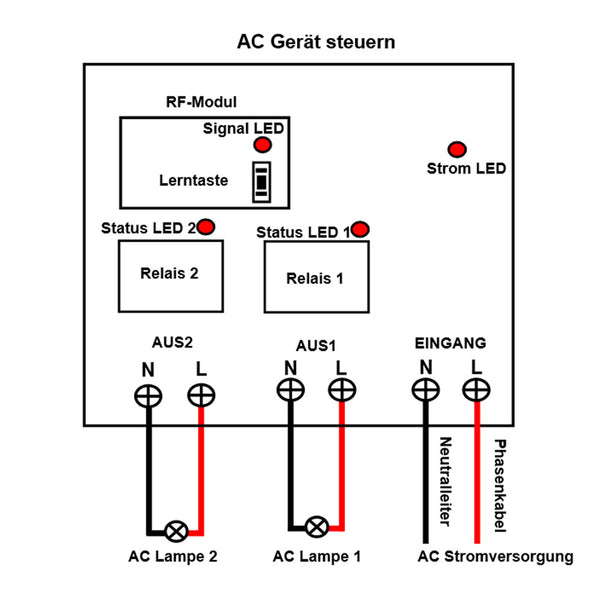

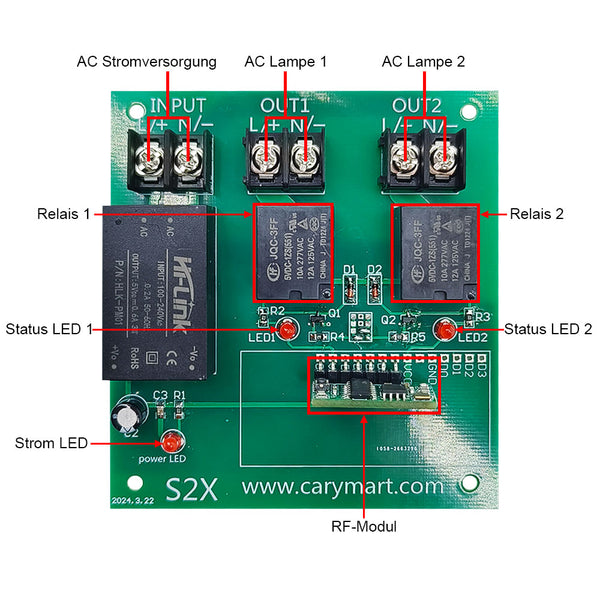

Verdrahtung:
Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
1) Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L> des EINGANGS, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N> des EINGANGS.
2) Verbinden Sie den stromführenden Pol der AC Lampe an Klemme <L> des AUS, und den Neutralleiter der AC Lampe an Klemme <N> des AUS.

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.

1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Betrieb mit HR-2:
Halten Sie die linke Taste gedrückt → Klemme <AUS1> der Empfänger ausgang AC Stromversorgung (Lampe 1 EIN)
Lassen Sie die linke Taste los → Klemme <AUS1> der Empfänger stoppt die Ausgabe (Lampe 1 AUS)
Halten Sie die rechte Taste gedrückt → Klemme <AUS2> der Empfänger ausgang AC Stromversorgung (Lampe 2 EIN)
Lassen Sie die rechte Taste los → Klemme <AUS2> der Empfänger stoppt die Ausgabe (Lampe 2 AUS)

2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Betrieb mit HR-2:
Drücken Sie die linke Taste → Klemme <AUS1> der Empfänger ausgang AC Stromversorgung (Lampe 1 EIN)
Drücken Sie die linke Taste erneut → Klemme <AUS1> der Empfänger stoppt die Ausgabe (Lampe 1 AUS)
Drücken Sie die rechte Taste → Klemme <AUS2> der Empfänger ausgang AC Stromversorgung (Lampe 2 EIN)
Drücken Sie die rechte Taste erneut → Klemme <AUS2> der Empfänger stoppt die Ausgabe (Lampe 2 AUS)

3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Betrieb mit HR-2:
Drücken Sie die linke Taste → Klemme <AUS1> der Empfänger ausgang AC Stromversorgung (Lampe 1 EIN); Klemme <AUS2> der Empfänger stoppt die Ausgabe (Lampe 2 AUS)
Drücken Sie die rechte Taste → Klemme <AUS2> der Empfänger ausgang AC Stromversorgung (Lampe 2 EIN); Klemme <AUS1> der Empfänger stoppt die Ausgabe (Lampe 1 AUS)
