1000M 2 Kanal Wasserdichte Zeitschaltuhr Funkschalter mit Funksender & Empfänger (Modell 0020487)

Parameter	Wert
Modell	S2DA-AC-ANT3
Betriebsspannung	AC 110~240V (110V/120V/220V/240V)
Arbeitsfrequenz	433.92 MHz
Statische Strom	≤6mA
Kanal	2 CH
Ausgangsart	Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais	240VAC oder 28VDC
Maximaler Laststrom des Relais	10A / Kanal
Drahtbereich für die Terminals	22-12 AWG
Kontrolle Modi	Zeitverzögerung (Drücken -> AN, dann AUS nach der Verzögerungszeit )
Einstellbare Verzögerungszeit	0 Sekunde~ 99 Stunden
Betriebstemperatur	-20°C bis +70°C
Maße der PCB	140 x 73 x 18 mm
Maße des Gehäuse	192 x 100 x 45 mm
Kompatibel mit Sendern mit festcode oder Sendern mit Lerncode.

Parameter	Wert
Modell	CB-4
Kanal/Knopf	4
Symbol des Knopfs	A, B, C, D
Betriebsspannung	9V (1 x 6F22-9V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom	30mA
Betriebsfrequenz	433Mhz
Enkodierung Chip	PT2262 / PT2264 / SC2262
Enkodierung Typ	Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung	1000m / 3000ft (Theoretisch) Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher
Anpassung Modus	ASK
Betriebstemperatur	-20°C bis +70°C
Einheit Mass	135 x 42 x 25 mm

Der Empfänger kann mit verschiedener Sender zusammen arbeiten, wie CWB-4 (50M, wasserdicht), C-4 (100M), CP-4 (500M), or CB-4 (1000M) etc.

Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender C-4 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 50 Meter erreichen. Wenn es und der Sender CB-4 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am Empfänger austauschen oder einen RF-Repeater verwenden.

Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen <B> und <C> sind normalerweise geöffnet; Die Klemmen <A> und <B> sind normalerweise geschlossen.

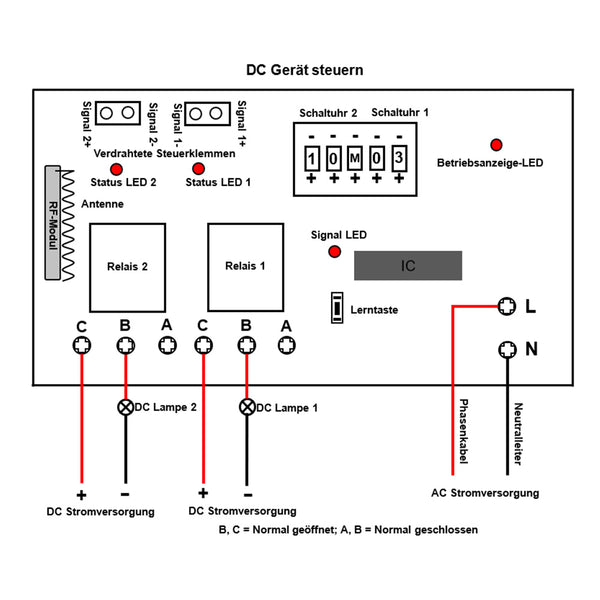

1) Wenn Sie ein 12V DC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L>, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N>.
1.2 Verbinden Klemme <C> an Pluspol der DC Stromversorgung, Verbinden Klemme <B> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.

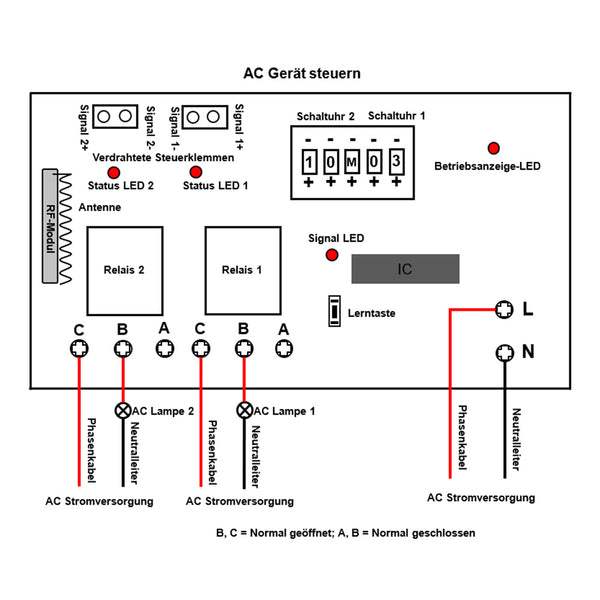

2) Wenn Sie 230V AC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L>, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N>.
2.2 Verbinden Klemme <C> an das Phasenkabel der AC Stromversorgung, Verbinden Klemme <B> an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.

Der Empfänger verfügt über zwei Schaltuhren. Mit zwei Tasten von Schaltuhr 1 können Sie die Verzögerungszeit von Relais 1 einstellen. Mit zwei Tasten von Schaltuhr 2 können Sie die Verzögerungszeit von Relais 2 einstellen.
Drücken Sie die Tasten <+> und <-> auf der Schaltuhr, um die Verzögerungszeit von 0 Sekunden bis 99 Stunden einzustellen. H (aus dem Englischen Hour) ist die Stunde. M (aus dem Englischen Minute) ist die Minute, und S (aus dem Englischen Second) ist die Sekunde.
Zum Beispiel: Wenn Sie 10 M 03 auf der Schaltuhr einstellen, bedeutet das, dass die Zahl 03 von Schaltuhr 1 drei Minuten bedeutet, die Verzögerung von Relais 1 also drei Minuten beträgt, und die Zahl 10 von Schaltuhr 2 zehn Minuten bedeutet, die Verzögerung von Relais 2 also zehn Minuten. Die beiden Schaltuhren sind unabhängig.

Drücken Sie die Taste A am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Nach der gewählten Verzögerungszeit wird das Relais 1 automatisch deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste C am Sender: Schalten Sie das Relais 1 sofort aus, und Sie brauchen die Verzögerungszeit nicht abzuwarten.
Drücken Sie die Taste B am Sender: Das Relais 2 im Empfänger wird aktiviert und die angeschlossene Lampe 2 wird eingeschaltet.
Nach der gewählten Verzögerungszeit wird das Relais 2 automatisch deaktiviert und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste D am Sender: Schalten Sie das Relais 2 sofort aus, und Sie brauchen die Verzögerungszeit nicht abzuwarten.

Der Empfänger hat Handsteuerunge Klemme, Sie können externe Geräte, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
1) Durch Low Pegel Signal:
Sie können externe Geräte (mit niedrigem Ausgangspegel) an die Klemmen <Signal 1+>, <Signal 1->, <Signal 2+> und <Signal 2-> anschließen; dann verwenden Sie die externen Geräte zur Steuerung des Empfängers.
Wenn das externe Gerät ein Signal mit niedrigem Pegel an die Klemmen <Signal 1+> und <Signal 1-> ausgibt, wird das Relais 1 im Empfänger aktiviert und die angeschlossene Lampe 1 eingeschaltet.
Wenn das externe Gerät die Signalausgabe beendet, wird das Relais 1 deaktiviert und die angeschlossene Lampe 1 ausgeschaltet.
Wenn das externe Gerät ein Signal mit niedrigem Pegel an die Klemmen <Signal 2+> und <Signal 2-> ausgibt, wird das Relais 2 im Empfänger aktiviert und die angeschlossene Lampe 2 eingeschaltet.
Wenn das externe Gerät die Signalausgabe beendet, wird das Relais 2 deaktiviert und die angeschlossene Lampe 2 ausgeschaltet.

2) Durch NO/NC Kontakt
Sie können Handschalter (mit NO/NC-Kontakt) an die Klemmen <Signal 1+>, <Signal 1->, <Signal 2+> und <Signal 2-> anschließen; dann verwenden Sie die Handschalter zur Steuerung des Empfängers.
Wenn die Klemmen <Signal 1+> und <Signal 1-> mit dem Handschalter angeschlossen sind, wird das Relais 1 im Empfänger aktiviert und die angeschlossene Lampe 1 eingeschaltet.
Wenn die Klemmen <Signal 1+> und <Signal 1-> mit dem Handschalter getrennt sind, wird das Relais 1 deaktiviert und die angeschlossene Lampe 1 ausgeschaltet.
Wenn die Klemmen <Signal 2+> und <Signal 2-> mit dem Handschalter angeschlossen sind, wird das Relais 2 im Empfänger aktiviert und die angeschlossene Lampe 2 eingeschaltet.
Wenn die Klemmen <Signal 2+> und <Signal 2-> mit dem Handschalter getrennt sind, wird das Relais 2 deaktiviert und die angeschlossene Lampe 2 ausgeschaltet.

Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie folgt.
1) Drücken Sie die Lerntaste im Empfänger, bis die Signal-LED im Empfänger leuchtet; das bedeutet, der Empfänger gibt den Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender; wenn die Signal-LED blinkt 15-mal schnell blitzt und dann ausgeht, bedeutet dies, dass das Lernen erfolgreich ist.
3) Drücken Sie die Lerntaste im Empfänger erneut. Die Signal-LED erlischt; das bedeutet, der Empfänger verlässt den Lernstatus.
4) Der Empfänger kann mehrere Sender mit verschiedenen kodes lernen.

Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger, bis die Signal-LED langsam blitzt; lassen Sie dann die Lerntaste los. Die Signal-LED blitzt weiterhin langsam; dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.

1 x Empfänger: S2DA-AC-ANT3
1 x Sender: CB-4
1 x Bedienungsanleitung
