Lieferumfang:
1 x Empfänger: S2UA-DC-ANT3
1 x Bedienungsanleitung
Einführung:
Dieser Empfänger S2UA-DC-ANT3 ist ein elektrisches Gerät mit 2 trockenen Relaisausgängen, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden kann. Zum Beispiel können Sie Verwenden den 2-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 3 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 6 Empfänger zu kontrolliere. Der Sender und der Empfänger bilden ein Funk-Fernbedienungssystem. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden.
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jeweils zwei Tasten auf dem Sender steuern einen Empfänger. Zum Beispiel können Sie Verwenden den 2-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 3 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 6 Empfänger zu kontrolliere.
Parameter des Empfängers S2UA-DC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | DC 6V, 9V, 12V oder 24V (bitte bei Bestellung angeben) |
| Ausgangsart | Trockene Relaisausgang (NO und NC) |
| Kanal | 2 CH |
| Arbeitsfrequenz | 433.92 MHz |
| Belastbarkeit | 240VAC oder 28VDC, Max 10A / Kanal |
| 4 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |

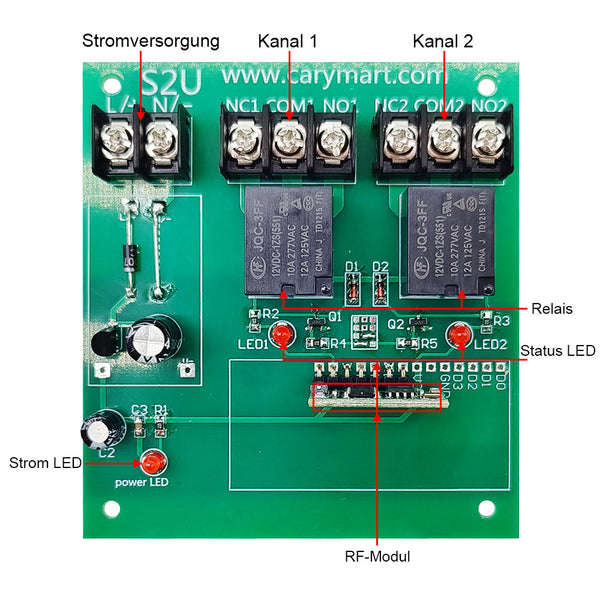

| Maße der PCB | 88 x 80 x 18 mm |

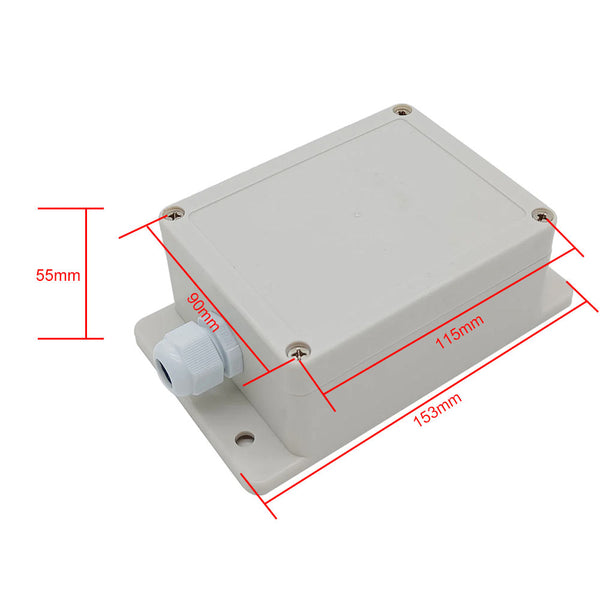

| Maße des Gehäuses | 153 x 90 x 55 mm |
| Passende Fernbedienungen | Kann mit verschiedenen Fernbedienung koppeln, wie C-2 / C-3 / C-4 (100M), CWB-2 / CWB-3 / CWB-4 (50M, wasserdicht), CP-2 / CP-3 / CP-4 / CP-6 / CP-8 / CV-2 / CV-4 / CV-6 / CV-8 / CV-12 (500M), oder CB-2 / CB-3 / CB-4 / CB-6 / CB-8 / CB-12 (1000M) usw. |
Verdrahtung:

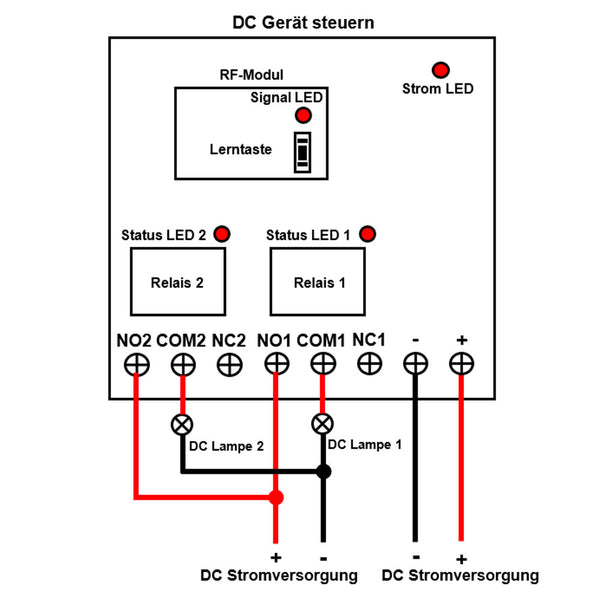

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−>.
1.2 Verbinden Klemme <NO> an Pluspol der DC Stromversorgung, Verbinden Klemme <COM> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.

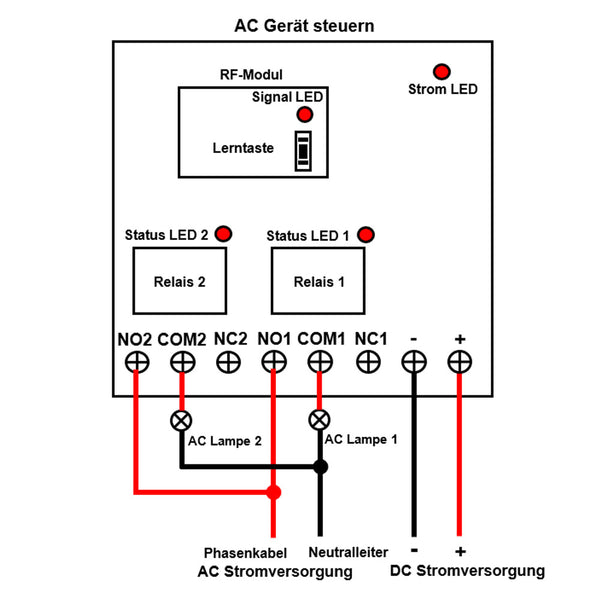

2) Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−>.
2.2 Verbinden Klemme <NO> an das Phasenkabel der AC Stromversorgung, Verbinden Klemme <COM> an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Betrieb mit C-2:
Halten Sie Taste A gedrückt → Relais 1 im Empfänger aktiviert (Gerät 1 EIN)
Lassen Sie Taste A los → Relais 1 im Empfänger deaktiviert (Gerät 1 AUS)
Halten Sie Taste B gedrückt → Relais 2 im Empfänger aktiviert (Gerät 2 EIN)
Lassen Sie Taste B los → Relais 2 im Empfänger deaktiviert (Gerät 2 AUS)
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Betrieb mit C-2:
Drücken Sie Taste A → Relais 1 im Empfänger aktiviert (Gerät 1 EIN)
Drücken Sie die Taste A erneut → Relais 1 im Empfänger deaktiviert (Gerät 1 AUS)
Drücken Sie Taste B → Relais 2 im Empfänger aktiviert (Gerät 2 EIN)
Drücken Sie die Taste B erneut → Relais 2 im Empfänger deaktiviert (Gerät 2 AUS)
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Betrieb mit C-3:
Drücken Sie Taste A → Relais 1 im Empfänger aktiviert (Gerät 1 EIN); Relais 2 im Empfänger deaktiviert (Gerät 2 AUS)
Drücken Sie Taste B → Relais 2 im Empfänger aktiviert (Gerät 2 EIN); Relais 1 im Empfänger deaktiviert (Gerät 1 AUS)
Drücken Sie Taste C → Relais 1 und 2 des Empfängers deaktiviert (Geräte 1 und 2 AUS)
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanal 2): Drücken Sie die Lerntaste im Empfänger 5 Mal, die Signal-LED blinkt kontinuierlich 5 Mal und erlischt dann.
