Video zur Produktbedienungsdemonstration:
Koppeln Fernbedienung mit Empfänger
Einstellen des Arbeitsmodi des Empfängers
Lieferumfang:
1 x Empfänger: S4PXW-DC-ANT3
1 x Bedienungsanleitung
Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Der Empfänger und der Sender bilden ein Empfänger-Sender-System. Dieses System eignet sich ideal zur Steuerung verschiedener AC/DC Geräte in Industrie, Landwirtschaft und Haushalt, wie z. B. Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Hauptmerkmale:
Super langer Arbeitsbereich: Bis zu 5000 m (15000 Fuß) im Freien.

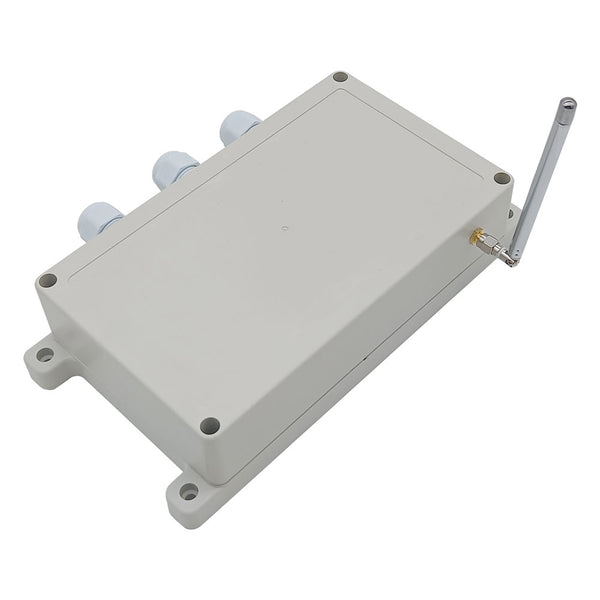

Wasserdichtes Design: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder für den Außeneinsatz.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 8~80 V Gleichstrom steuern.
Hohe Leistung: Es kann bei maximalem Strom 30A arbeiten.
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Mit Rückkopplung Funktion: Durch die Zweiwege Kommunikation bestätigt der Sender die Aktivierung des Empfängers mit einem Summton.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Parameter des Empfängers S4PXW-DC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 8~80V DC |
| Ausgangsart | 8~80V DC wie eingangsspannung |
| Kanal | 4 CH |
| Betriebsfrequenz | 433.92 Mhz |
| Maximaler Laststrom des Relais | 30 A/Kanal |
| 3 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Maße der PCB | 170 x 100 x 18 mm |
| Maße des Gehäuses | 200 x 120 x 53 mm |
| Passende Fernbedienungen | CC-4 / CCW-4(wasserdicht) |

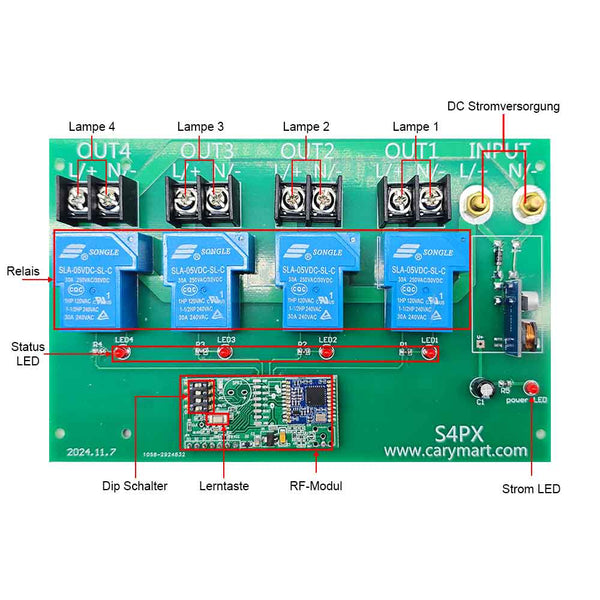

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Versand, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP Schalter ein.
Betrieb mit CC-4:
Drücken Sie Taste A → Klemme <AUS1> ausgang DC Stromversorgung (Gerät 1 EIN)
Drücken Sie Taste A erneut → Klemme <AUS1> stoppt die Ausgabe (Gerät 1 AUS)
……
Drücken Sie Taste D → Klemme <AUS4> ausgang DC Stromversorgung (Gerät 4 EIN)
Drücken Sie Taste D erneut → Klemme <AUS4> stoppt die Ausgabe (Gerät 4 AUS)
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Betrieb mit CC-4:
Halten Sie Taste A gedrückt → Klemme <AUS1> ausgang DC Stromversorgung (Gerät 1 EIN)
Lassen Sie Taste A los → Klemme <AUS1> stoppt die Ausgabe (Gerät 1 AUS)
……
Halten Sie Taste D gedrückt → Klemme <AUS4> ausgang DC Stromversorgung (Gerät 4 EIN)
Lassen Sie Taste D los → Klemme <AUS4> stoppt die Ausgabe (Gerät 4 AUS)
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Betrieb mit CC-4:
Drücken Sie Taste A → Klemme <AUS1> ausgang DC Stromversorgung (Gerät 1 EIN); Die andere 3 Klemmen stoppen die Ausgabe (die andere 3 Geräte AUS).
……
Drücken Sie Taste D → Klemme <AUS4> ausgang DC Stromversorgung (Gerät 4 EIN); Die andere 3 Klemmen stoppen die Ausgabe (die andere 3 Geräte AUS).
