Signal/Licht Wireless Synchron System Sender und Empfänger (Modell 0020076)

Normaler Preis €75,00

Video: Wie kann man gleichzeitig zur Ein-/Auschalten 6 Licht ? und in dem Video haben wir Ihnen gezeigt, wie kann man den Sender löschen und einlernen. Schauen Sie video bitte klicke HIER

Lieferumfang:
1 x Empfänger: 0020075 (S6XW-DC12)
1 x Sender: 0021034 (TB-01)
1 x Bedienungsanleitung

Besonderheit:
Geeignet für verschiedenen Arten von Geräten Synchronisation, wie Licht Synchronisierung, Signal Synchronisierung, Stimme Synchronisierung, Bewegung Synchronisierung, Status Synchronisierung usw.
Es kann synchron Schlußlicht von Anhängers System, Alarmanlage sytem, Ampel sytem, Motorsynchronisation System und andere häusliche, industrielle und landwirtschaftlichen Anlagen steuern.
Drahtlose Synchronisation kontrollieren, einfach zu installieren. Nachdem der Sender und Empfänger mit dem synchronen Anlage verbinden, braucht es keine Draht zwischen verschiedenen Anlage.

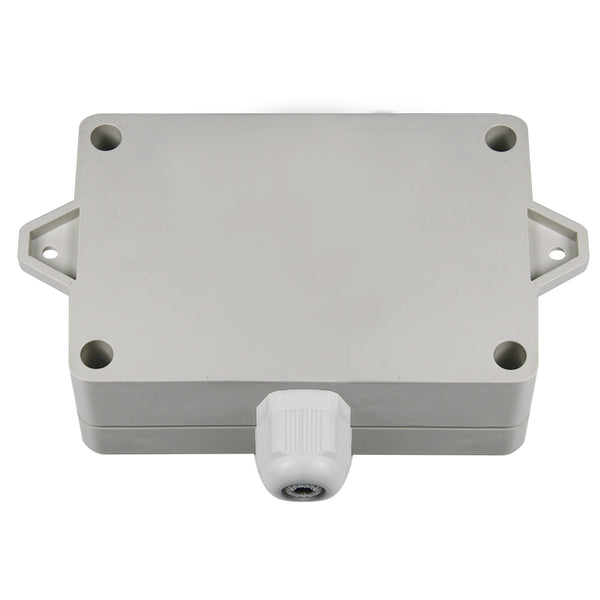

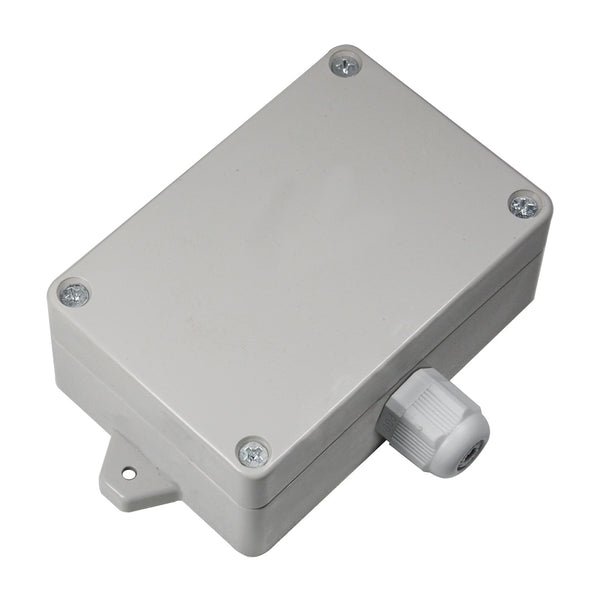

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Ein Sender kann gleichzeitig mit mehrere Empfänge arbeiten
Der Sender kann den Empfänger von jedem Ort innerhalb eines zuverlässigen Abstandes kontrollieren. Die drahtlose RF Signal kann durch Wände, Fußböden und Türen gehen.
Verwenden niedrige-Leistung und Hochgeschwindigkeits CMOS Technologie.

Hinweis:
Der Empfänger 0020075 (S6XW-DC12) kann nur mit den Sender 0021034 (TB-01) arbeiten.

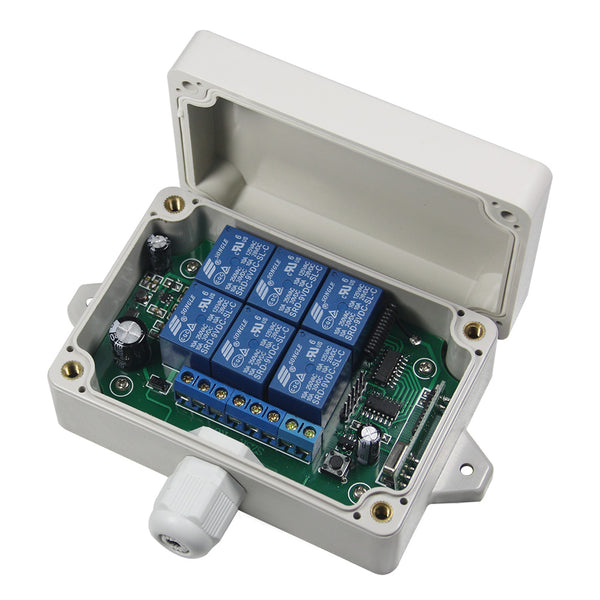

Parameter von Empfänger:
Modell Nr: 0020075 (S6XW-DC12)
6-Kanäle-Ausgänge
Betriebsspannung / Output Singal: DC12 ~ 24V
Statischer Strom: ≤6mA
Maximaler Ausgangsstrom: 10 A / jeder Kanal
PCB Größe: 92mm x 60mm x18mm
Gehäusegröße: 100mm x 68mm x 40mm
Sendefrequenz: 433,92 MHz

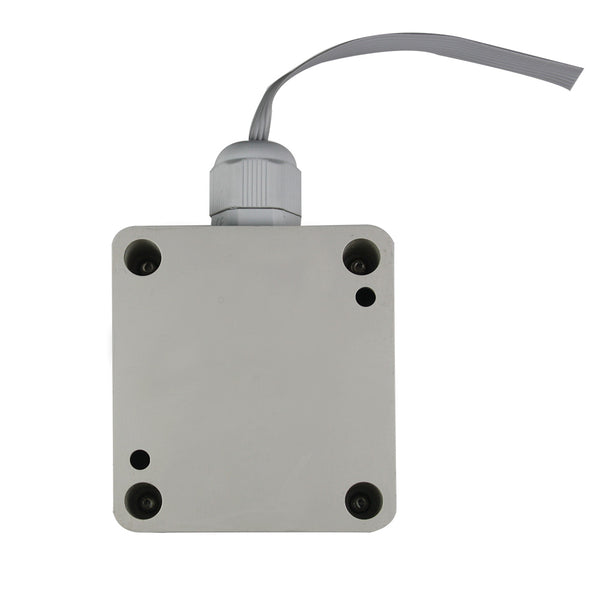

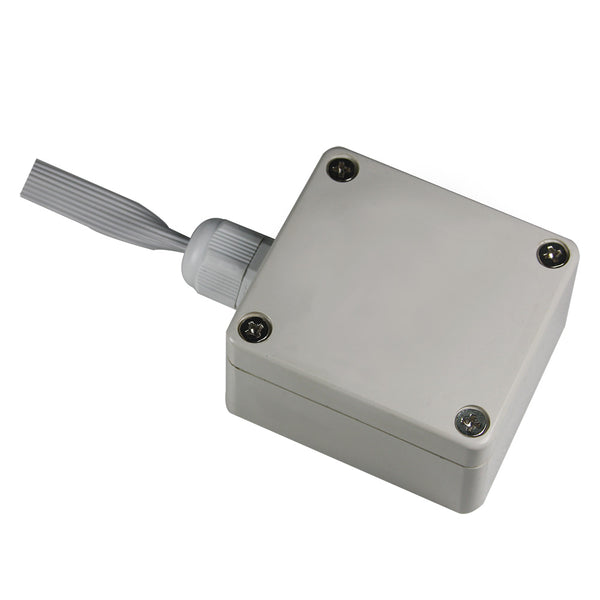

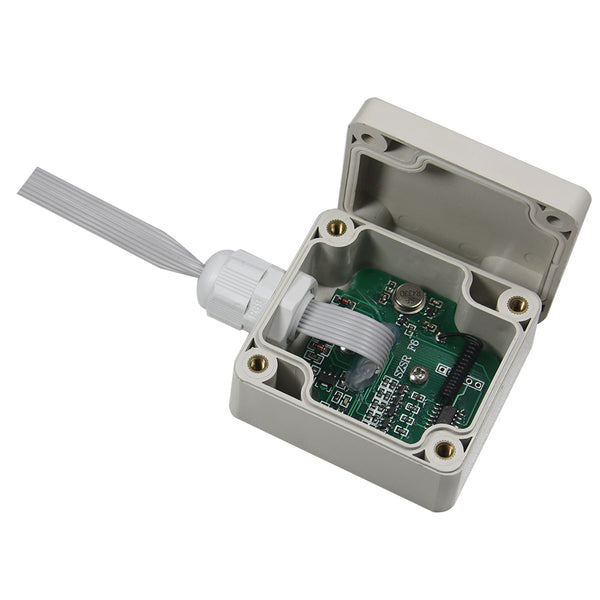

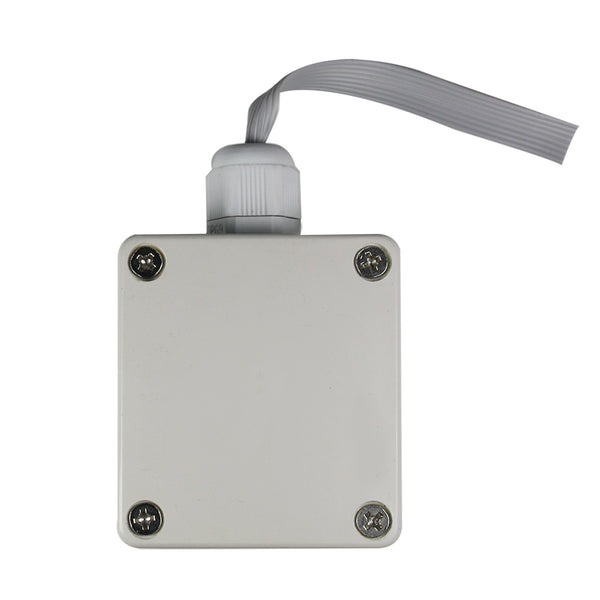

Parameter von Sender:
Modell Nr: 0021034 (TB-01)
6-Kanäle-Eingänge
Betriebsspannung / Input Singal: DC12 ~ 24V
Statischer Strom: ≤6mA
Senden Entfernung: 50m / 150ft (im Freifeld)
PCB Größe: 49mm x 50mm x 35mm
Gehäusegröße: 62mm x 58mm x 35mm

Benutzung:

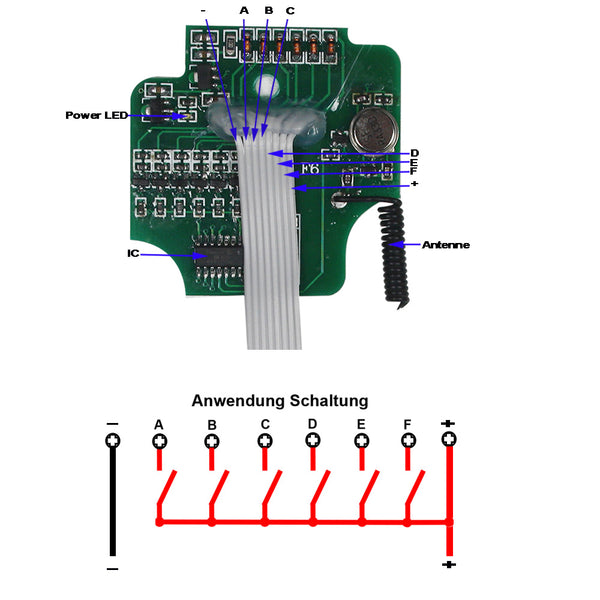

Verbinden DC Strom an Senderdrähte “+” and “-”, Strom LED ist an.
Verbinden DC Strom an Terminal von Empfänger “+” and “-”, Strom LED ist an.
Wenn Strom “+” an Senderdrähte A eingibt, Empfängerterminal A gibt DC Power “+” aus.
Wenn Strom “+” an Senderdrähte A abbrecht, Empfängerterminal A brecht Ausgänge DC Power “+” ab.
Wenn Strom “+” an Senderdrähte B eingibt, Empfängerterminal B gibt DC Power “+” aus.
Wenn Strom “+” an Senderdrähte B abbrecht, Empfängerterminal B brecht Ausgänge DC Power “+” ab.
Wenn Strom “+” an Senderdrähte C eingibt, Empfängerterminal C gibt DC Power “+” aus.
Wenn Strom “+” an Senderdrähte C abbrecht, Empfängerterminal C brecht Ausgänge DC Power “+” ab.
Wenn Strom “+” an Senderdrähte D eingibt, Empfängerterminal D gibt DC Power “+” aus.
Wenn Strom “+” an Senderdrähte D abbrecht, Empfängerterminal D brecht Ausgänge DC Power “+” ab.
Wenn Strom “+” an Senderdrähte E eingibt, Empfängerterminal E gibt DC Power “+” aus.
Wenn Strom “+” an Senderdrähte E abbrecht, Empfängerterminal E brecht Ausgänge DC Power “+” ab.
Wenn Strom “+” an Senderdrähte F eingibt, Empfängerterminal F gibt DC Power “+” aus.
Wenn Strom “+” an Senderdrähte F abbrecht, Empfängerterminal F brecht Ausgänge DC Power “+” ab.
Wenn Eingänge Power “+” an einige Senderdrähte, Entsprechenen Terminals von Empfänger gibt gleichzeitig DC Power “+” aus.
