Kennzeichen:
Modell Nr.: 0020316
Modell: Empfangsmodul mit Decoder für Festkode
Modulationsmethode: Amplitudenmodulation (ASK oder OOK)
Betriebsspannung: DC 5V
Betriebsstrom: 4.5mA
RF Empfindlichkeit: -95dBm
Kodierungsart: Festkode durch Ablernen
Dekodiernungsausgabe: Hoch Pegel
Arbeitstemperatur: -20°C ~ +70°C

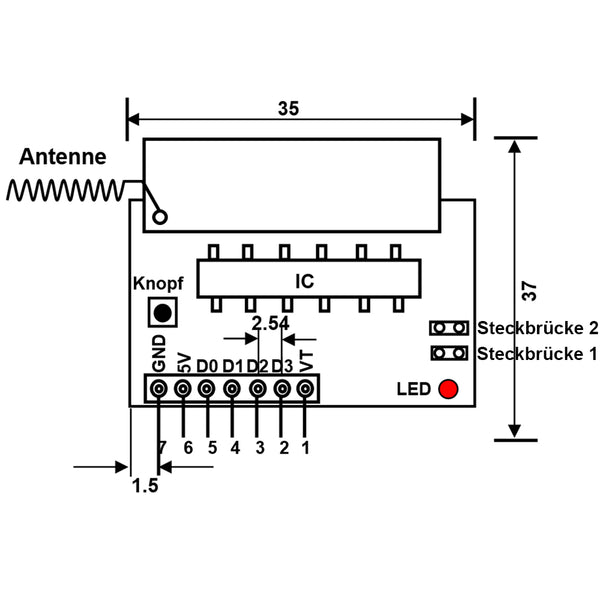

Einheitsmaße: 37mm x 35mm x 12mm
Mit 4 Dekodierungsausgänge.
Kontrolle Modus: Toggle, Momentan, Verklinkte.
Frequenz: 433.92MHz
Einstellung verschiedener Kontrolle Modi:
Einstellung des Kontrolle Modus Toggle: Kontakt mit Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -﹥ Ein; Drücken nochmal -﹥ Aus.
Einstellung des Kontrolle Modus Momentan: Kontakt mit Steckbrücke-1.
Kontrolle Modus Momentan: Drücken und halten -﹥ Ein; Freilassen -﹥ Aus.
Einstellung des Kontrolle Modus Verklinkte: keinen Kontakt mit Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verklinkte: Drücken -﹥ Ein, andere Relais aus; Drücken anderen Knopf -﹥ Aus.
Anwendung:
Die RF Empfangsmodule sind weit verbreitet für Empfang der Daten und Kontrolle des Signals. Sie sind spezifiziert als Vorzugsbauelemente für Fernsteuer-Garagentor, Rollladen, Türschlösser, Fernerkundung, Fernmesstechnik, industrielle Steuerung und drahtlose Sicherheitsalarmanlage.
Beobachtung:
Eine Antenne mit 1/4 der Wellenlänge ist am besten geeignet, weil die Antenne den Empfangseffekt sehr beeinflusst. Normalerweise wird Einleiterkabel mit Widerstand 50Ω anwendet. Die Länger der Antenne ist ca.17cm für Frequenz 433MHz. Die Position der Antenne beeinflusst auch den Empfangseffekt des Modules. Während der Installierung der Antenne ist es je länger je besser, und die Antenne soll weit von Abschirmung und Orten mit Hochdruck und Interferenzerscheinung sein.
Die Empfangsfrequenz, Dekodierungsverfahren und zeitlich Widerstände soll dem Emfänger passen.
Link: (Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den alle Sender
die Unterschied zwischen die alle Antenne
Modell Nr.: 0020316
Modell: Empfangsmodul mit Decoder für Festkode
Modulationsmethode: Amplitudenmodulation (ASK oder OOK)
Betriebsspannung: DC 5V
Betriebsstrom: 4.5mA
RF Empfindlichkeit: -95dBm
Kodierungsart: Festkode durch Ablernen
Dekodiernungsausgabe: Hoch Pegel
Arbeitstemperatur: -20°C ~ +70°C
Einheitsmaße: 37mm x 35mm x 12mm
Mit 4 Dekodierungsausgänge.
Kontrolle Modus: Toggle, Momentan, Verklinkte.
Frequenz: 433.92MHz
Einstellung verschiedener Kontrolle Modi:
Einstellung des Kontrolle Modus Toggle: Kontakt mit Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -﹥ Ein; Drücken nochmal -﹥ Aus.
Einstellung des Kontrolle Modus Momentan: Kontakt mit Steckbrücke-1.
Kontrolle Modus Momentan: Drücken und halten -﹥ Ein; Freilassen -﹥ Aus.
Einstellung des Kontrolle Modus Verklinkte: keinen Kontakt mit Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verklinkte: Drücken -﹥ Ein, andere Relais aus; Drücken anderen Knopf -﹥ Aus.
Anwendung:
Die RF Empfangsmodule sind weit verbreitet für Empfang der Daten und Kontrolle des Signals. Sie sind spezifiziert als Vorzugsbauelemente für Fernsteuer-Garagentor, Rollladen, Türschlösser, Fernerkundung, Fernmesstechnik, industrielle Steuerung und drahtlose Sicherheitsalarmanlage.
Beobachtung:
Eine Antenne mit 1/4 der Wellenlänge ist am besten geeignet, weil die Antenne den Empfangseffekt sehr beeinflusst. Normalerweise wird Einleiterkabel mit Widerstand 50Ω anwendet. Die Länger der Antenne ist ca.17cm für Frequenz 433MHz. Die Position der Antenne beeinflusst auch den Empfangseffekt des Modules. Während der Installierung der Antenne ist es je länger je besser, und die Antenne soll weit von Abschirmung und Orten mit Hochdruck und Interferenzerscheinung sein.
Die Empfangsfrequenz, Dekodierungsverfahren und zeitlich Widerstände soll dem Emfänger passen.
Link: (Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den alle Sender
die Unterschied zwischen die alle Antenne
