Lieferumfang:
1 x Sender: CK-DR
1 x Bedienungsanleitung
Arbeitsprinzip:
Der Sender CK-DR ist eine spezielle fernbedienung, die durch ein potentialfreies contakt signal aktiviert wird. Es verfügt über zwei Triggerleitungen zum Anschließen von potentialfreien Kontakts-Ausgangssignalen von Geräten, wie Warnhost, Detektor, Sensor, Endschalter, speicherprogrammierbaren Steuerungen, usw.
Wenn die zwei Triggerleitungen verbunden sind, sendet es ein Funksignal "ON". Wenn die zwei Triggerleitungen getrennt sind, sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein normalerweise offenes, potentialfreies Kontaktsignal von einem Gerät zu steuern.
Anwendung:
Mit diesem Sender und dem Empfänger können Sie die AC- oder DC-Geräte über den potentialfreien Kontakt eines anderen Geräts fernsteuern. Wie Sensor automatische Steuerung System. Sie können einen Sensor mit potentialfreien Kontakt an diesen Sender anschließen, und ein AC oder DC Gerät an den Empfänger anschließen. Das Gerät schaltet dann automatisch ein oder aus durch den Sensor.
Wenn der Sensor aktiviert wird, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät einzuschalten.
Wenn der Sensor deaktiviert wird, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät auszuschalten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Ausgelöst durch trockenkontakt signal.
Die drahtlose Funksignale können durch Wände, Böden, Türen oder Fenster.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Wasserdicht: Der Sender hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Parameter des Senders:
Modell: CK-DR

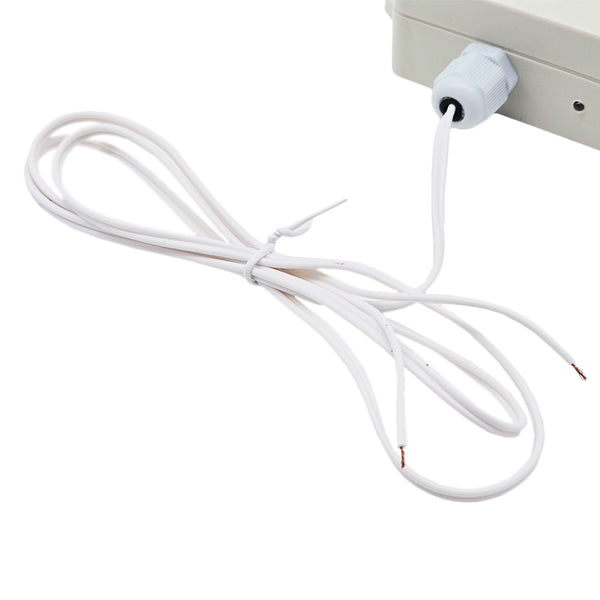

Mit zwei Triggerleitungen

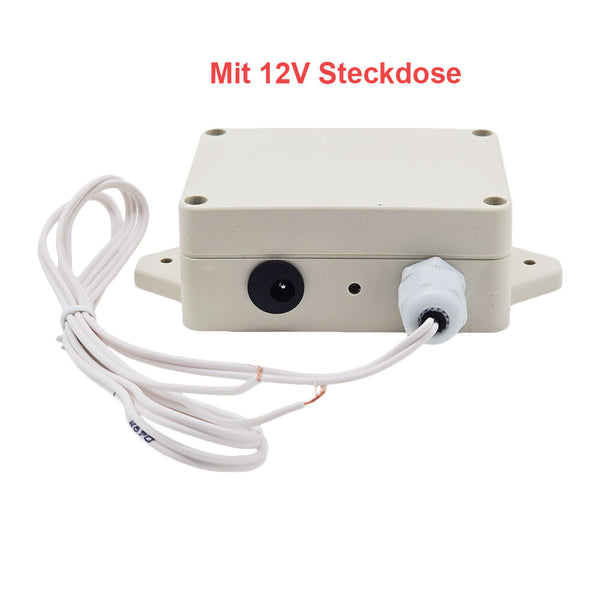

Betriebsspannung: DC 9-12V (optional mit eingebauter 6F22-9V-Batterie oder 12V Steckdose)
Auslösung durch Verbinden oder Trennen von zwei Triggerleitungen.
Auslösung Methode: Wenn die zwei Triggerleitungen verbunden werden, blinkt die Signal-LED am Sender sofort, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung erlischt die Signal-LED. Wenn die zwei Triggerleitungen getrennt werden, blinkt die Signal-LED sofort, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung erlischt die Signal-LED.
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: EV1527/SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße des Gehäuse: 83 x 58 x 34 mm
Arbeitsbereich:
Mit einem Empfänger (wie S1UA-DC-ANT3) bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Wenn Sie das zweite Gerät über den trockenkontakt signal vom ersten Gerät aus steuern möchten, machen Sie es wie folgt:
1. Schließen Sie das zweite Gerät an die Ausgangsklemme des Empfängers an.
2. Schließen Sie den trockenkontakt des ersten Geräts an zwei Triggerleitungen des Senders an.
3. Wenn das erste Gerät aktiviert wird und der trockenkontakt angeschlossen ist, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das zweite Gerät einzuschalten.
4. Wenn das erste Gerät deaktiviert wird und der trockenkontakt getrennt wird, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das zweite Gerät auszuschalten.
So wählen Sie die verschiedenen Empfängertypen aus:
DC 9/12/24V Empfänger mit 10A Trockenkontaktausgang: S1UA-DC
AC 220/230V Empfänger mit 10A Trockenkontaktausgang: S1U-AC
DC 8~80V Empfänger mit 30A Trockenkontaktausgang: S1PU-DC
AC 220/230V Empfänger mit 30A Trockenkontaktausgang: S1PU-AC
DC 9/12/24V Empfänger mit 10A DC Ausgang: S1X-DC
AC 220/230V Empfänger mit 10A AC Ausgang: S1X-AC
DC 8~80V Empfänger mit 30A DC Ausgang: S1PX-DC
AC 220/230V Empfänger mit 30A AC Ausgang: S1PX-AC
