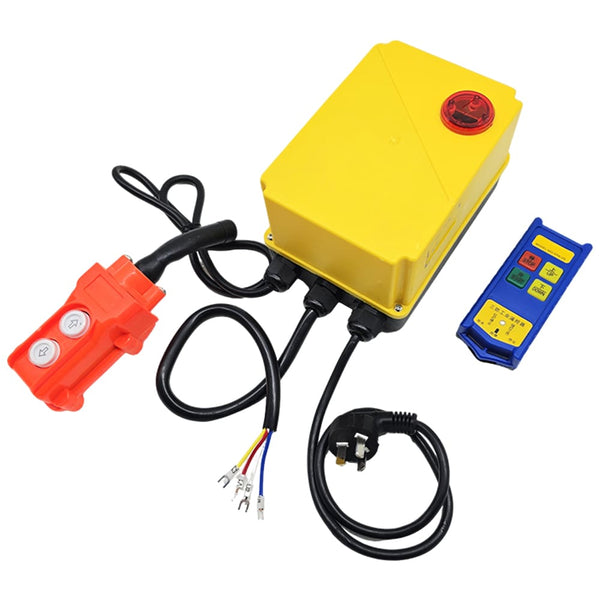

Lieferumfang:

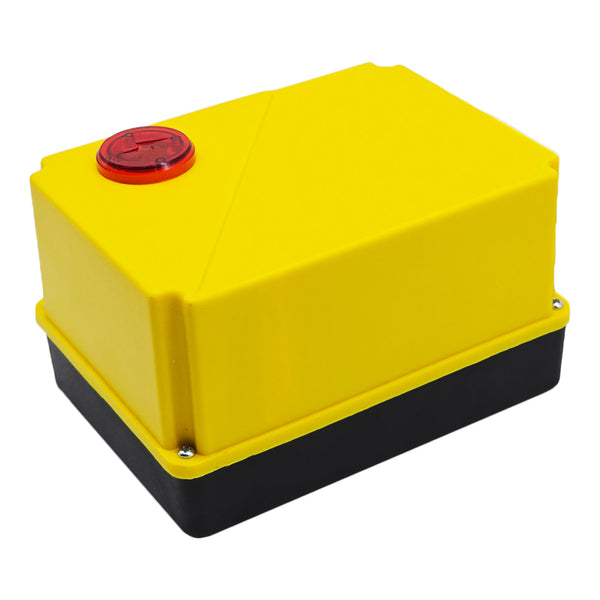

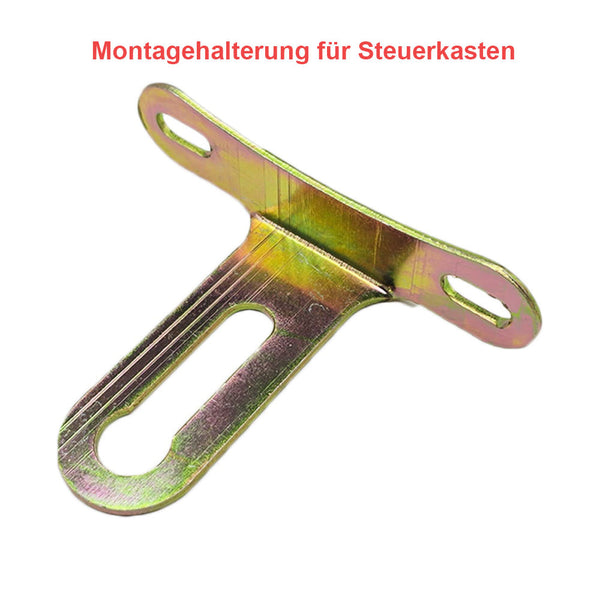

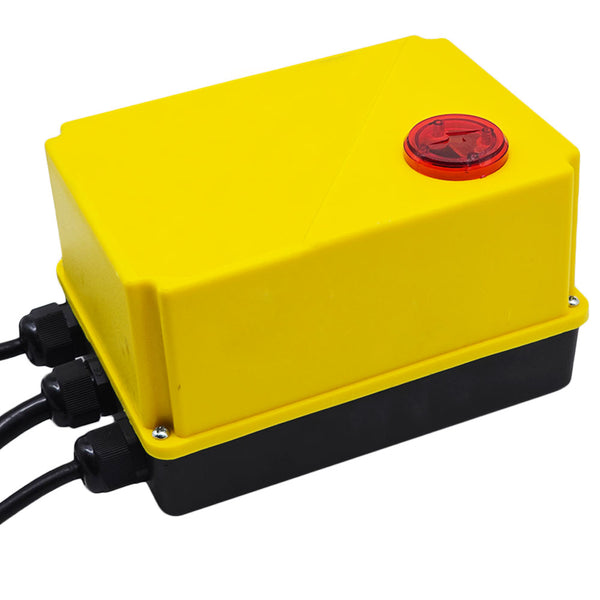

1 x Steuerkasten

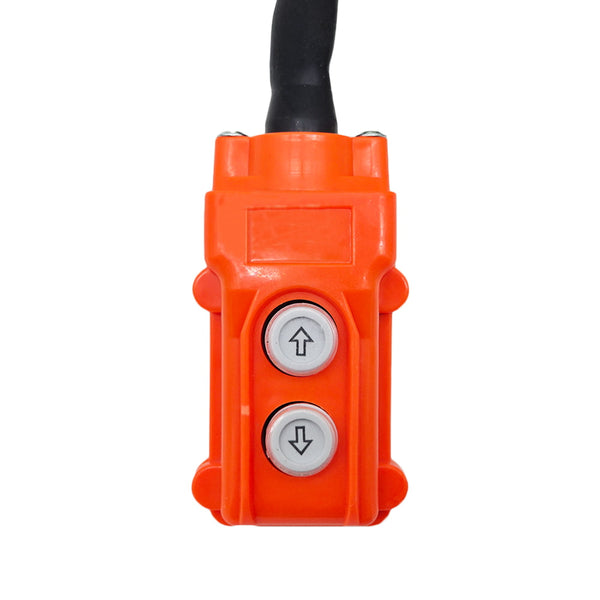

1 x Kabelsteuerungs-Griff

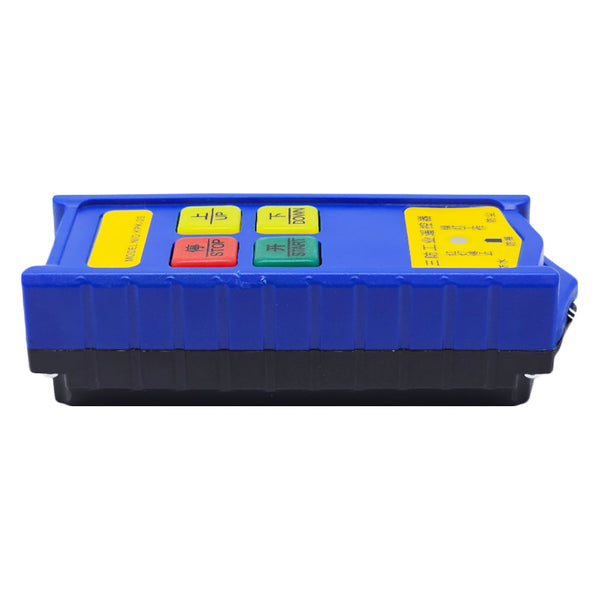

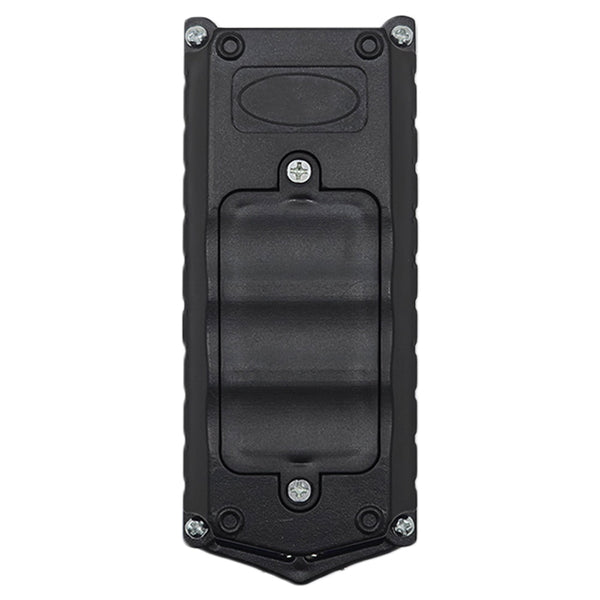

1 x Fernbedienung
1 x Bedienungsanleitung
Einleitung:
Dieses Fernbedienungsset wurde speziell für die Fernsteuerung eines einphasigen asynchronen Doppelkondensator Wechselstrommotor entwickelt.
Dieses Fernbedienungsset besteht aus einer Steuerbox mit einem kabelgebundenen Steuergriff und einer Fernbedienung.
Mit diesem Fernsteuerungsset können wir Wechselstrommotoren fernsteuern. Auf diese Weise können wir sowohl die Fernbedienung als auch den Kabelsteuerungs-Griff zur Bedienung der Vorwärts- und Rückwärtsdrehung des Wechselstrommotors verwenden, was bequemer zu bedienen ist.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universal Stromversorgung: Unterstützung AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Doppelte Steuerung der Vorwärts- und Rückwärtsdrehung
Stabiles Signal mit hoher Störfestigkeit; starke Signale durchdringen Wände.
In offenen Bereichen ermöglicht es eine rundumfassende Fernsteuerung über eine Entfernung von 100 Metern im Weitbereich.
Die Fernbedienung verfügt über wasserdichte Gummipads und ein Gehäuse der Schutzklasse IP65, was die Wasser-, Staub- und Fallsicherheit erheblich erhöht.
Hochwertige importierte Chips, lange Lebensdauer.
Parameter des Fernsteuerung:
Kanäle/Tasten: 4
Tastensymbole: <START>, <STOP>, <UP>, <DOWN>
Betriebsspannung: 3V (2 x AAA-1.5V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 8 mA
Betriebsfrequenz: 433 MHz
HF-Leistung: <10 dBm
Modulations Modus: GFSK
Antennenimpedanz: 50 Ω
Befehlsreaktionszeit: 100 ms
Sendeentfernung: 100 Meter (theoretisch)
Schalematerial: Glasfaserverstärktes Nylon
Schutzart: IP65
Gewicht: 160 g
Betriebstemperatur: -20°C ~ +75°C
Einheit Mass: 128 x 51 x 36 mm

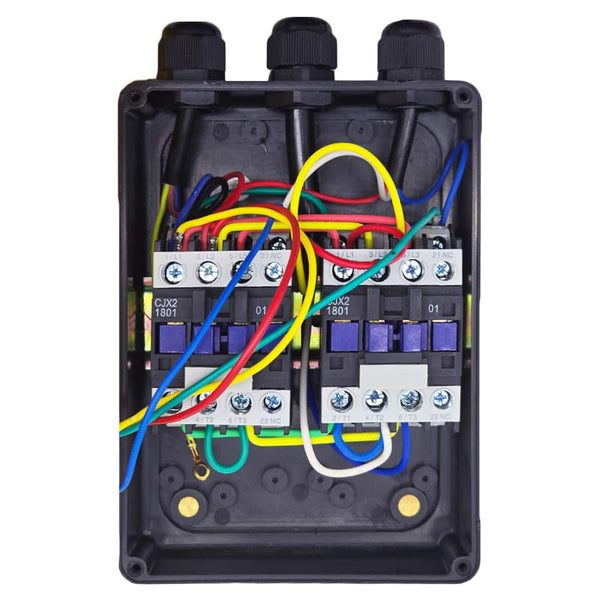

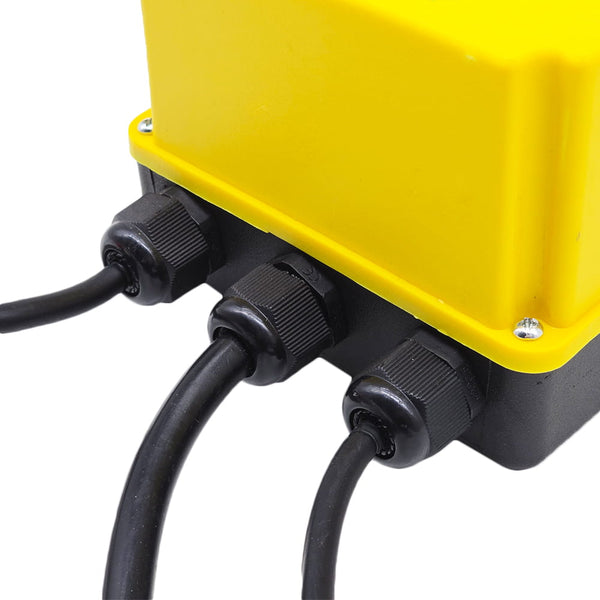

Parameter des Steuerkasten:
Betriebsspannung: AC 220~240 V
Betriebsfrequenz: 433 MHz
Statische Strom: 15 mA
Maximaler Laststrom: 15 A
Arbeitsmodus: Momentan
Schalematerial: Glasfaserverstärktes Nylon
Schutzart: IP65
Betriebstemperatur: -20°C ~ +75°C
Einheit Mass: 180 × 130 × 113 mm

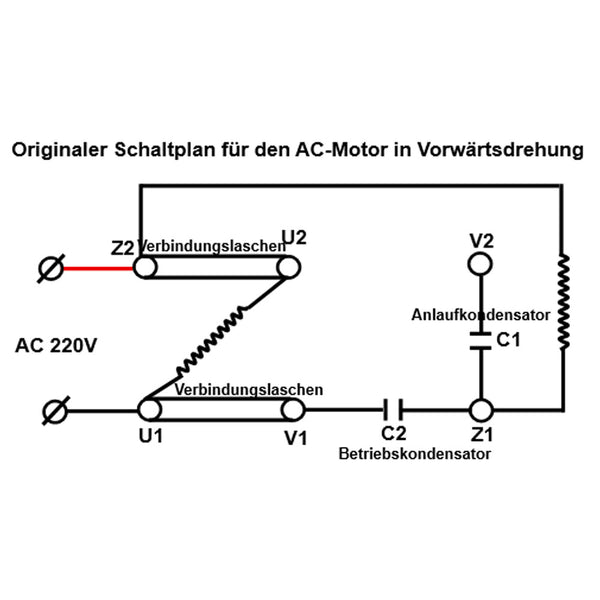

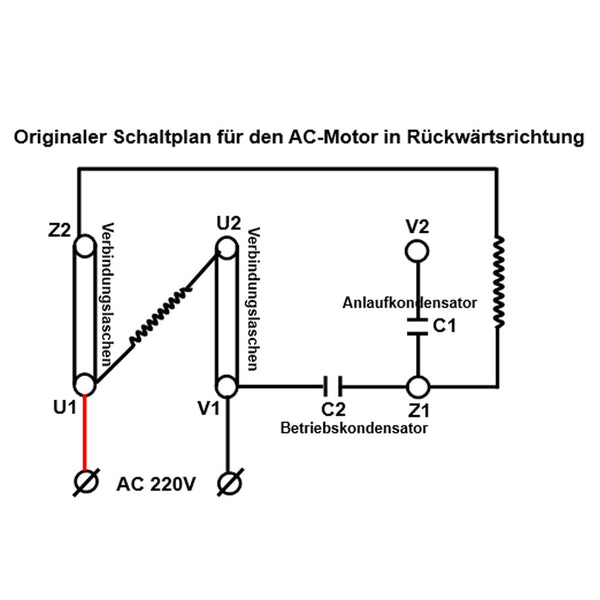

Schaltplan für die kabelgebundene Bedienung des AC-Motors:

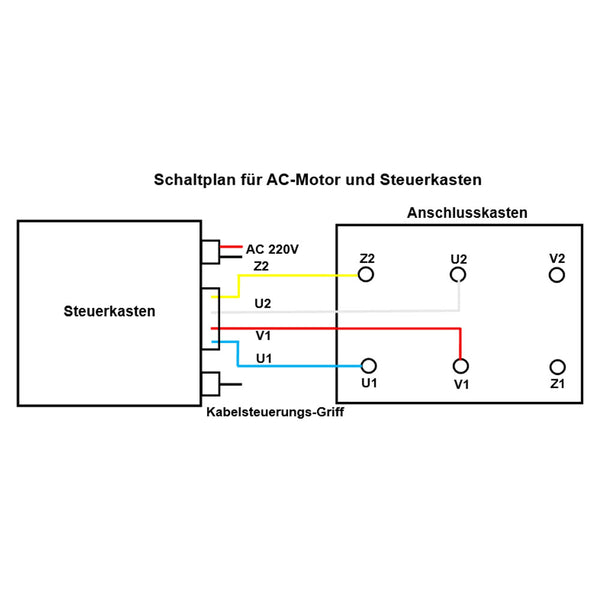

So schließen Sie den Steuerkasten an den AC-Motor an:
1) Entfernen Sie die Abdeckung des Original-Anschlusskastens des AC-Motors.
2) Entfernen Sie die beiden Original-Stromkabel und die beiden Verbindungslaschen.
3) Verbinden Sie die Ausgangsleitungen Z2, U2, U1 und V1 des Steuerkastens mit den entsprechenden Klemmen Z2, U2, U1 und V1 im Anschlusskasten des AC-Motors.
4) Stecken Sie den Netzstecker des Steuerkastens in die Steckdose.
So bedienen Sie den AC-Motor mit diesem Steuerkasten:
Der AC-Motor kann gleichzeitig mit der Fernbedienung und dem Kabelsteuerungs-Griff bedient werden.
1) Per Steuergriff:
Der Steuergriff verfügt über zwei Tasten.
Drücken und halten Sie die Taste <UP> des Griffs, und der AC-Motor dreht in Vorwärtsrichtung.
Lassen Sie die Taste <UP> los, und der AC-Motor stoppt.
Drücken und halten Sie die Taste <DOWN> des Griffs, und der Motor dreht in Rückwärtsrichtung.
Lassen Sie die Taste <DOWN> los, und der AC-Motor stoppt.
2) Per Fernbedienung:

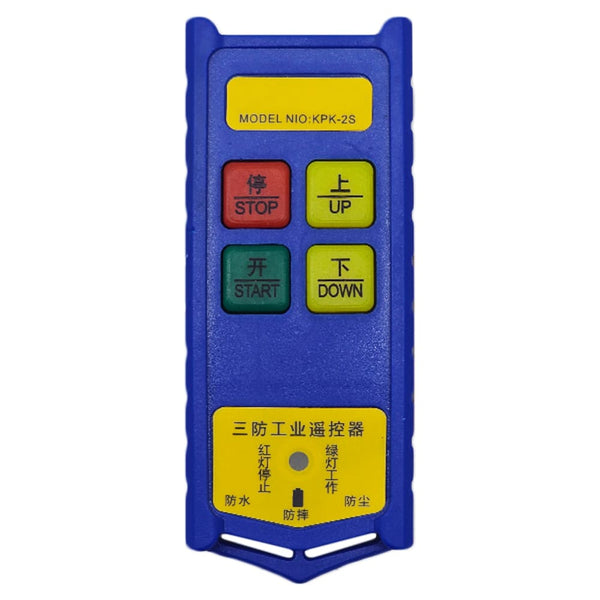

Die Funkfernbedienung verfügt über vier Tasten: <START>, <STOP>, <UP>, <DOWN>.
Drücken Sie zunächst die Taste <START>, dann können Sie den AC-Motor mit den <UP> und <DOWN> Tasten der Fernbedienung bedienen.
Drücken und halten Sie die Taste <UP>, und der AC-Motor dreht in Vorwärtsrichtung.
Lassen Sie die Taste <UP> los, und der AC-Motor stoppt.
Drücken und halten Sie die Taste <DOWN>, und der Motor dreht in Rückwärtsrichtung.
Lassen Sie die Taste <DOWN> los, und der AC-Motor stoppt.
Achtung: Sobald wir die Taste <STOP> gedrückt haben, können wir den AC-Motor nicht mehr mit der Taste <UP> oder der Taste <DOWN> betätigen, um Fehlauslösungen zu vermeiden.
So koppeln Sie die Fernbedienung mit dem Steuerkasten:
Achtung: Wir haben die Fernbedienung bereits mit dem Steuerkasten gekoppelt vor dem Verlassen des Werks, so dass Sie diesen Vorgang nicht noch einmal durchführen müssen.
1) Trennen Sie die Stromversorgung des Steuerkastens.
2) Halten Sie gleichzeitig die Tasten <STOP> und <DOWN> auf der Fernbedienung gedrückt, bis die roten und grünen Kontrollleuchten auf der Fernbedienung abwechselnd blinken.
3) Schalten Sie zu diesem Zeitpunkt sofort die Stromversorgung des Steuerkastens ein, und die Kontrollleuchte auf der Fernbedienung erlischt sofort. Zu diesem Zeitpunkt können Sie die Tasten <STOP> und <DOWN> loslassen.
4) Drücken Sie die Taste <START> der Fernbedienung. Anschließend können Sie den AC-Motor mit den Tasten <UP> und <DOWN> der Fernbedienung bedienen.
Achtung: Die Tasten <STOP> und <DOWN> sollten während des Kopplungsvorgangs immer gedrückt werden. Der Steuerkasten muss innerhalb von 5 Sekunden nach dem Drücken der Tasten eingeschaltet werden.
