Video zur Produktbedienungsdemonstration:
Koppeln Fernbedienung mit Empfänger
Einstellen des Arbeitsmodi des Empfängers
Lieferumfang:
1 x Empfänger: S4UW-DC-ANT3
1 x Sender: CC-4
1 x Bedienungsanleitung
Einführung:

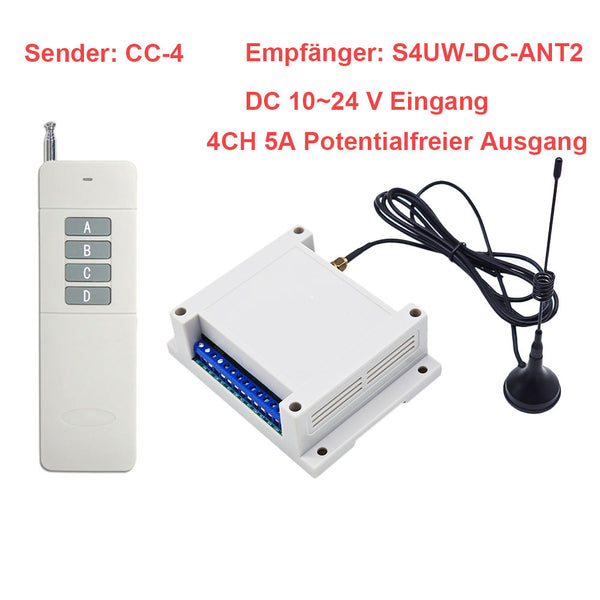

Dies ist ein RC-Sender und Empfänger Kit mit großer Reichweite, bestehend aus einem S4UW-DC-ANT3 Empfänger und einem CC-4 Sender.Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es eignet sich ideal zur Steuerung verschiedener AC/DC Geräte in Industrie, Landwirtschaft und Haushalt, wie z. B. Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Hauptmerkmale:
Super langer Arbeitsbereich: Bis zu 5000 m (15000 Fuß) im Freien.
Betriebsspannungsbereich DC 10~24V.

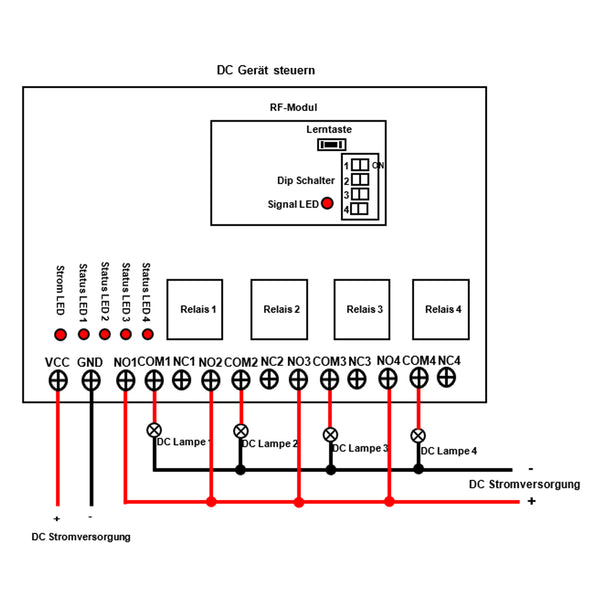

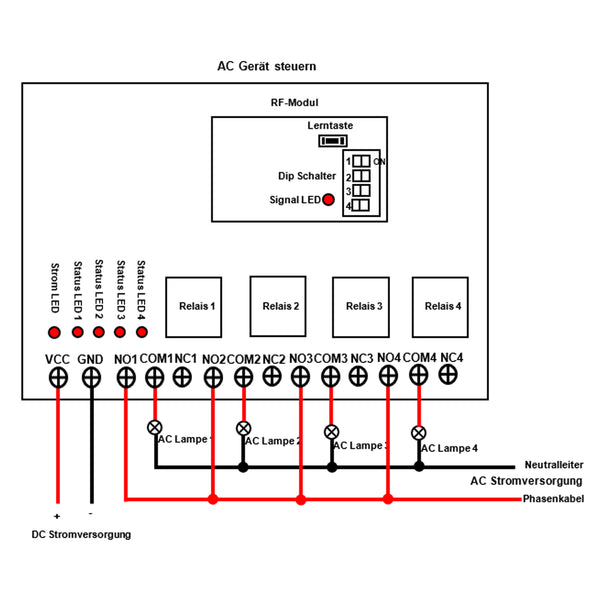

Vielseitige Kompatibilität: Steuert sowohl DC und AC Ausrüstung über einen trockenen Relaisausgang.
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung

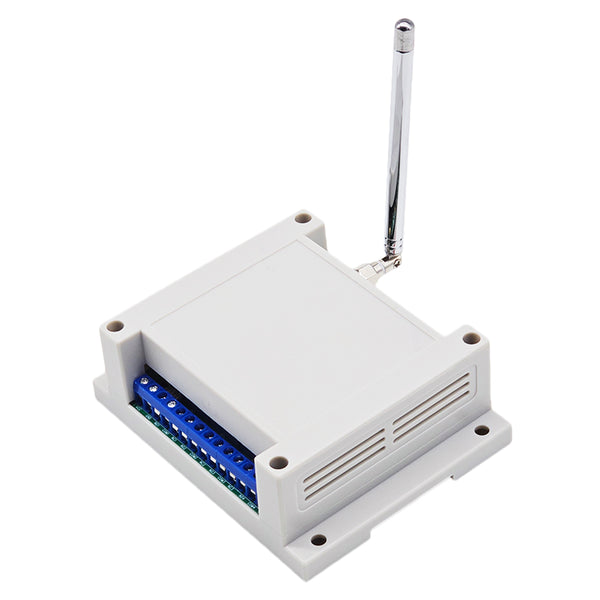

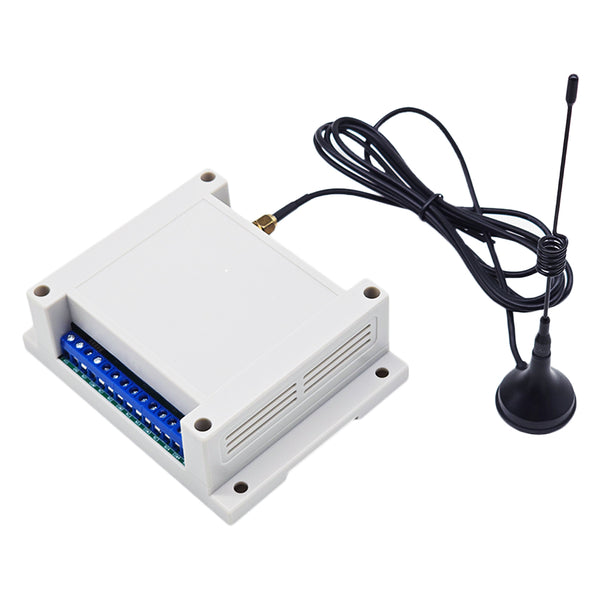

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Mit Rückkopplung Funktion: Durch die Zweiwege Kommunikation bestätigt der Sender die Aktivierung des Empfängers mit einem Summton.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.

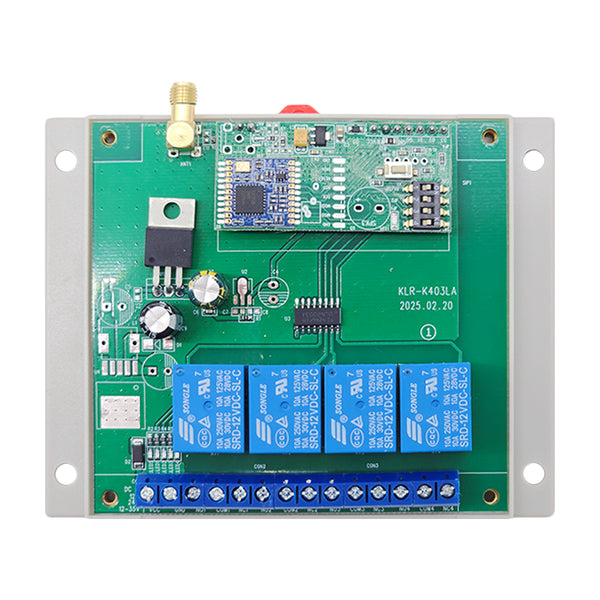

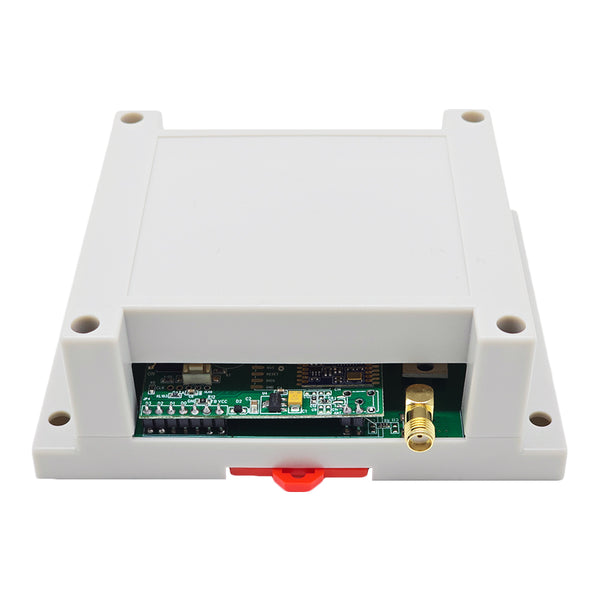

Parameter des Empfängers S4UW-DC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannungsoptionen | 10~24 VDC |
| Ausgangsart | Trockene Relaisausgang (NO und NC) |
| Kanal | 4 CH |
| Arbeitsfrequenz | 433.92 MHz |
| Belastbarkeit | 240VAC oder 28VDC, Max 5A / Kanal |
| 3 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung |

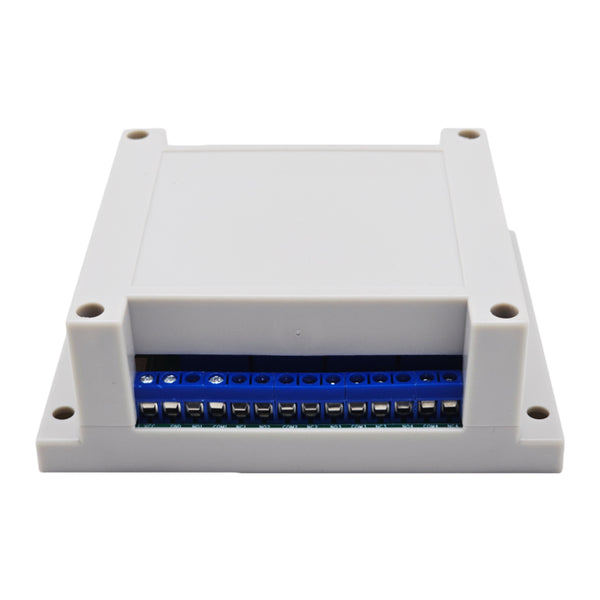

| Drahtbereich für die Terminals | 22-16 AWG |
| Sensitivität des Empfängers | -130 dBm |
| Betriebstemperatur | -10°C bis +85°C |
| Maße der PCB | 93 x 87 x 17 mm |

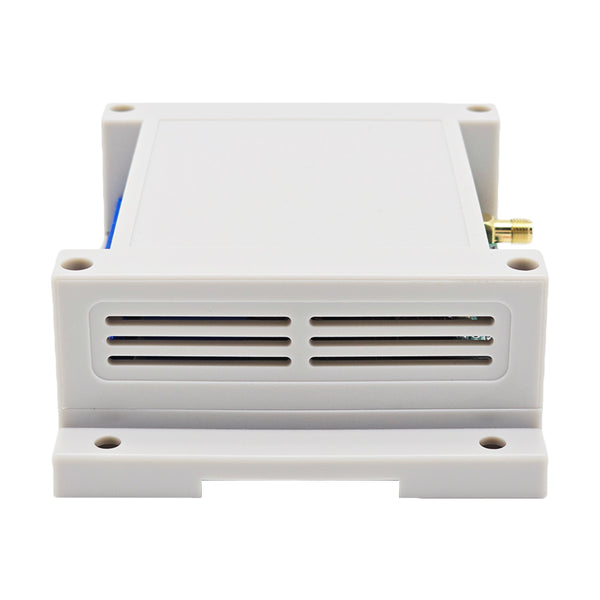

| Maße des Gehäuses | 115 x 90 x 40 mm |
| Passende Fernbedienungen |
CC-4 (Reichweite von 5000 Metern) / CCW-4(Wasserdicht, Reichweite von 5000 Metern) |

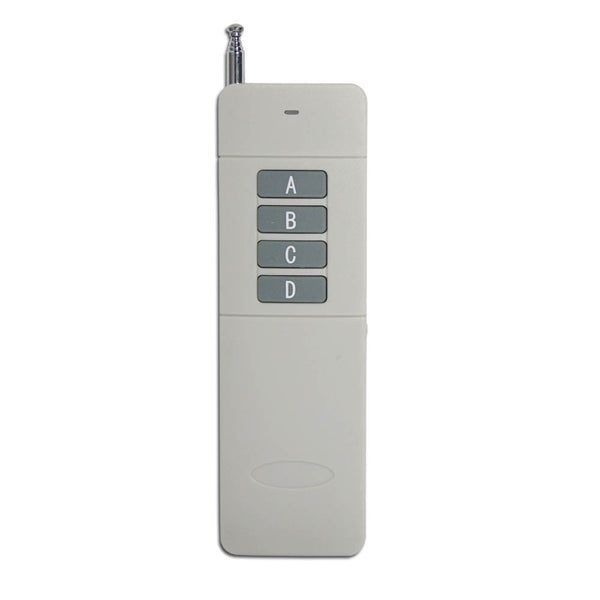

Sender CC-4 (4 Tasten) Parameter:
| Parameter | Detail |
|---|---|

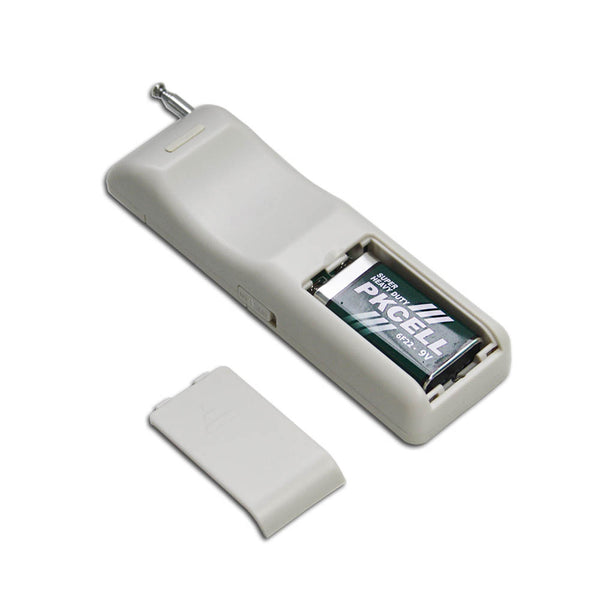

| Betriebsspannung | 9V (1 x 6F22-9V Batterie, kann für 12 Monate verwendet werden) |
| Betriebsfrequenz | 433.92 Mhz |
| Sendeentfernung | 5000 Meter / 15000 Fuß (theoretisch) |
| Einheit Mass | 135 x 42 x 25 mm |

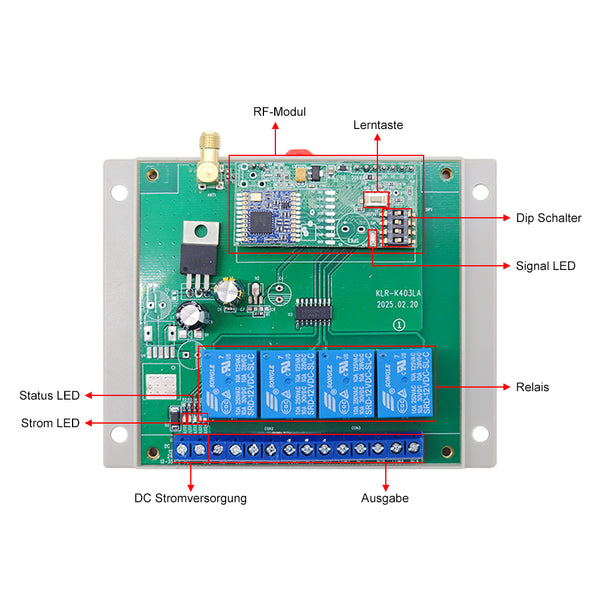

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Versand, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP Schalter ein.
Betrieb mit CC-4:
Drücken Sie Taste A → Relais 1 aktiviert (Gerät 1 EIN)
Drücken Sie erneut Taste A → Relais 1 deaktiviert (Gerät 1 AUS)
……
Drücken Sie Taste D → Relais 4 aktiviert (Gerät 4 EIN)
Drücken Sie erneut Taste D → Relais 4 deaktiviert (Gerät 4 AUS)
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Betrieb mit CC-4:
Halten Sie Taste A gedrückt → Relais 1 aktiviert (Gerät 1 EIN)
Lassen Sie Taste A los → Relais 1 deaktiviert (Gerät 1 AUS)
……
Halten Sie Taste D gedrückt → Relais 4 aktiviert (Gerät 4 EIN)
Lassen Sie Taste D los → Relais 4 deaktiviert (Gerät 4 AUS)
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Betrieb mit CC-4:
Drücken Sie Taste A → Relais 1 aktiviert (Gerät 1 EIN); Die anderen 3 Relais deaktiviert (die anderen 3 Geräte AUS)
……
Drücken Sie Taste D → Relais 4 aktiviert (Gerät 4 EIN); Die anderen 3 Relais deaktiviert (die anderen 3 Geräte AUS)
