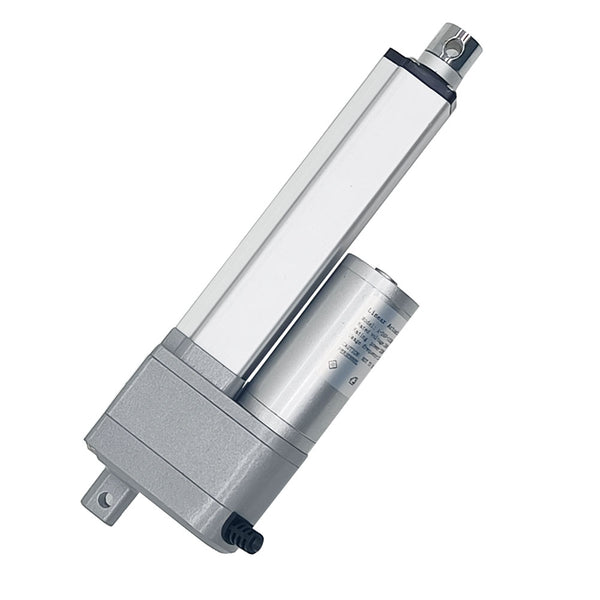

50-500MM A2 Linearantrieb-Steuerungssatz mit Schieberegler & externem Potentiometer

Dieser Linearantrieb verfügt über ein eingebautes Potentiometer mit drei angeschlossenen Ausgangsleitungen. Wenn sich der Linearantrieb bewegt, ändert sich der Widerstandswert zwischen den Ausgangsleitungen entsprechend. Auf diese Weise können wir durch Messen des Widerstandswerts die entsprechende Bewegungsposition des Linearantriebs ermitteln.

• Hochwertige Produkte und hochwertige Dienstleistungen
• Neues Gehäusedesign, hohe Arbeitsstabilität
• Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
• Metallgetriebe, hochfestes verschleißfestes Getriebe
• Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
• Robustes Design, Hochleistungs Gleichstrommotor
• Starker Schub, bis zu 2000 N / 200 kg bei 5mm/s
• Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
• Mehrere Hublänge optionen, von 50 mm bis 500 mm
• Fortschrittliche wasserdichte und staubdichte Technologie
• Niedrige Stromverbrauch und niedrige Lärm
• Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht
• Mit eingebautem Potentiometer
• Eine manuelle Betätigungsvorrichtung ist optional. Sie ermöglicht das Aus- und Einfahren der Teleskopstange des Linearantriebs mit Handwerkzeugen
• Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen
• Die Ausrichtung des Frontsteckverbinders ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen
• Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich
• Wartungsfrei

Der Linearantrieb hat ein fünfadriges Kabel.

1. Die roten und schwarzen Linien sind zwei Stromleitungen de Linearantrieb.
Verbinden Sie die Gleichstromversorgung mit zwei Stromkabeln de Linearantrieb. Wenn der Linearantrieb an die Gleichstromversorgung angeschlossen ist, die Hubstange wird sich nach außen erstrecken; nach dem Umschalten der Leistung in die umgekehrte Richtung, die Hubstange fährt nach innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der Gleichstromversorgung geändert werden.

2. Die weißen, blauen und gelben Drähte sind die drei Ausgangsdrähte des Potentiometers.
Die blauen und gelben Drähte sind mit den beiden Anschlüssen des Potentiometers verbunden, es ist ein fester Widerstandswert.

Wenn sich der Linearantrieb bewegt, ändert sich der Widerstandswert zwischen den Ausgangsleitungen entsprechend. Auf diese Weise können wir durch Messen des Widerstandswerts die entsprechende Bewegungsposition des Linearantriebs ermitteln. Wenn die Linearantrieb nach außen ausgefahren ist, der Widerstandswert zwischen dem weißen und dem blauen Kabel nimmt entsprechend abnehmen, und der Widerstandswert zwischen dem weißen und dem gelben Kabel wird entsprechend zunehmen. Wenn die Linearantrieb nach innen eingefahren ist, der Widerstandswert zwischen dem weißen und dem blauen Kabel erhöht sich entsprechend, und der Widerstandswert zwischen dem weißen und dem gelben Drähten wird entsprechend abnehmen.

Zum Beispiel, Ein Linearantrieb mit einem Hub von 200 mm und einem eingebauten Potentiometer von 10K Ohm.
Wenn der Linearantrieb vollständig eingefahren ist, beträgt der Widerstandswert zwischen dem weißen und dem gelben Kabel 0,8K Ohm und der Widerstandswert zwischen dem weißen und dem blauen Kabel 9,2K Ohm.
Wenn der Linearantrieb auf die 100-mm-Position ausgefahren wird, beträgt der Widerstandswert zwischen dem weißen und dem gelben Kabel 4,5K Ohm und der Widerstandswert zwischen dem weißen und dem blauen Kabel 5,5K Ohm.
Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der Widerstandswert zwischen dem weißen und dem gelben Kabel 9,1K Ohm und der Widerstandswert zwischen dem weißen und dem blauen Kabel 0,8K Ohm.

Anmerkung:

1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.

2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.

3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.

4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.

5. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.

6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.

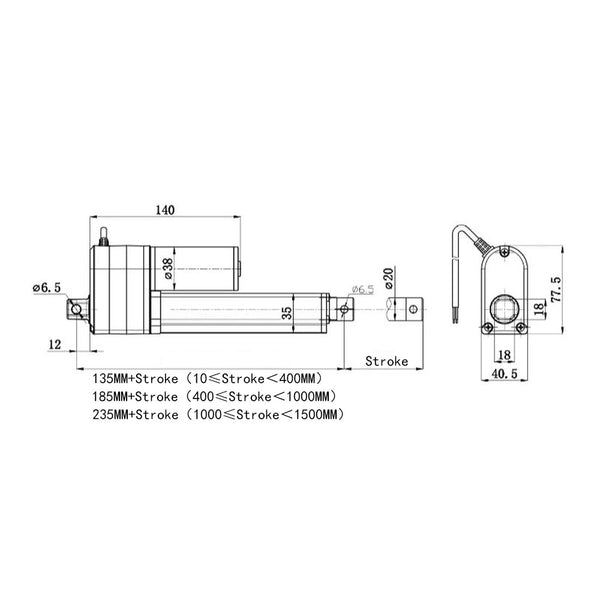

Beispiel für einen Linearantrieb mit einem Hub von 250 mm:
Einzugslänge: 385 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig eingefahren ist)
Ausfahrlänge: 635 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig ausgefahren isthren ist)

Individuelle Regeln:
1) Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 230 mm kleiner als der Standardhub des bestellten Aktuators (250 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 365 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 385 mm beibehalten.
2) Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 360 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (385 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 225 mm ergibt.

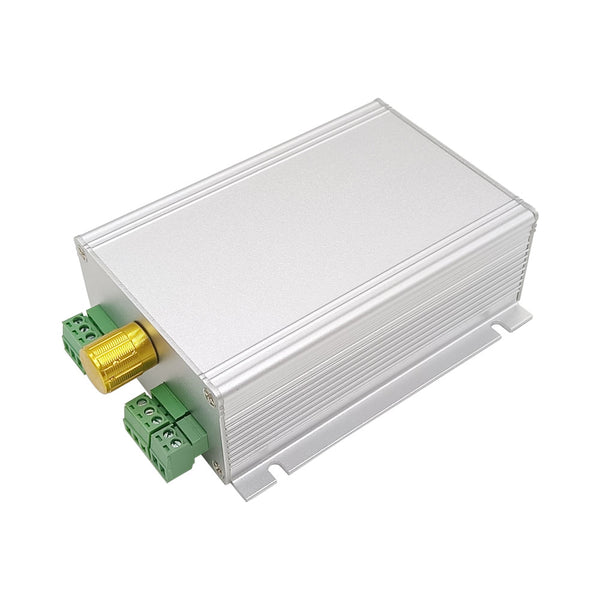

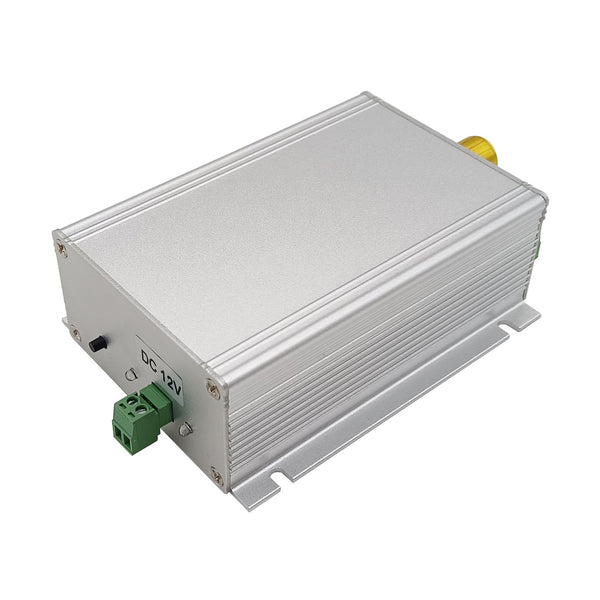

Wenn Sie ein 24VDC Linearantrieb steuern möchten, machen wie folgende:

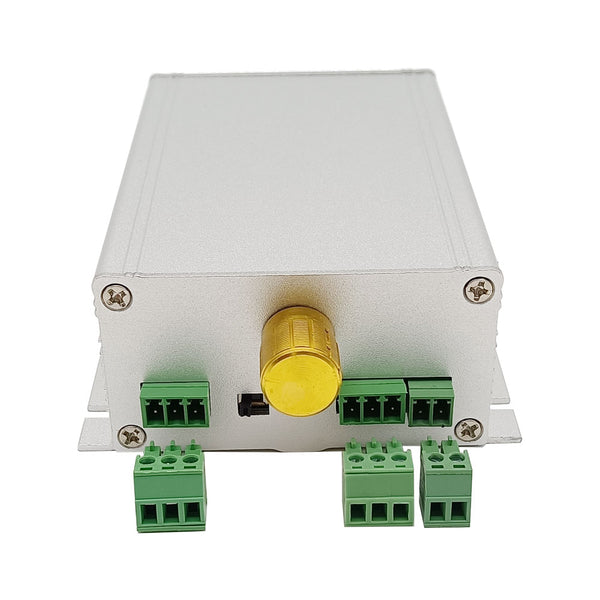

1) Verbinden sie den Pluspol der DC Stromversorgung an den Eingangsklemmen <+> des Controllers, und Verbinden sie den Minuspol der DC Stromversorgung an den Eingangsklemmen <-> des Controllers.

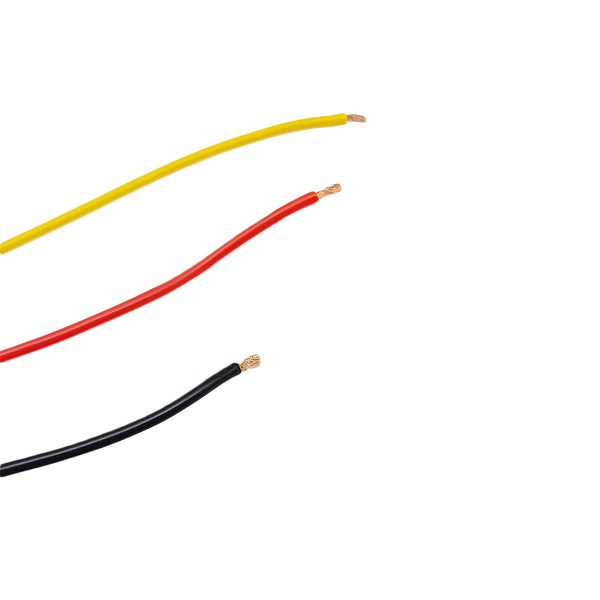

2) Verbinden Sie die fünf Drähte des Linearantriebs in der Reihenfolge Schwarz, Rot, Blau, Weiß und Gelb an die Steuerung, und Sie können die schwarzen und roten Drähte des Linearantriebs austauschen, um die Bewegungsrichtung des Linearantriebs zu ändern.

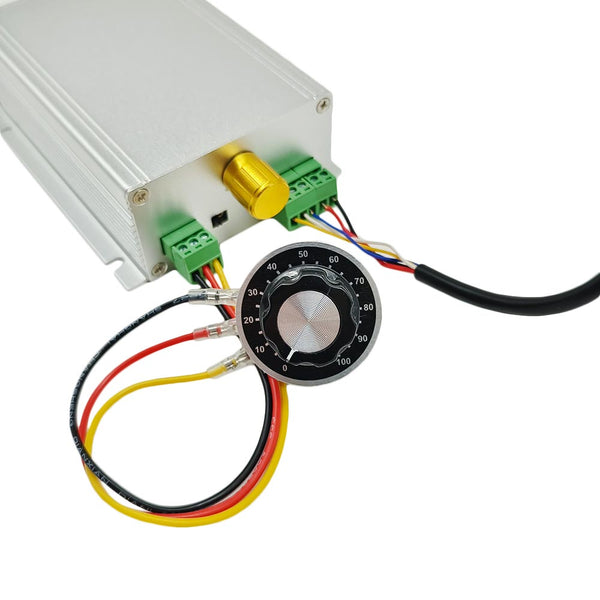

3) Verbinden Sie die drei Drähte des Potentiometers mit dem Controller gemäß dem Verbindungsschema.

Kippen Sie den Kippschalter nach rechts, was bedeutet, dass der Linearantrieb durch den Knopfschalter gesteuert wird.
Kippen Sie den Kippschalter nach links, was bedeutet, dass der Linearantrieb durch das Potentiometer gesteuert wird.

1) Die Betrieb durch den Knopfschalter:
Drehen Sie den Knopfschalter auf eine Position seines Hubs, der Linearantrieb wird entsprechend auf die entsprechende Position seines Hubs ausgefahren oder eingefahren.

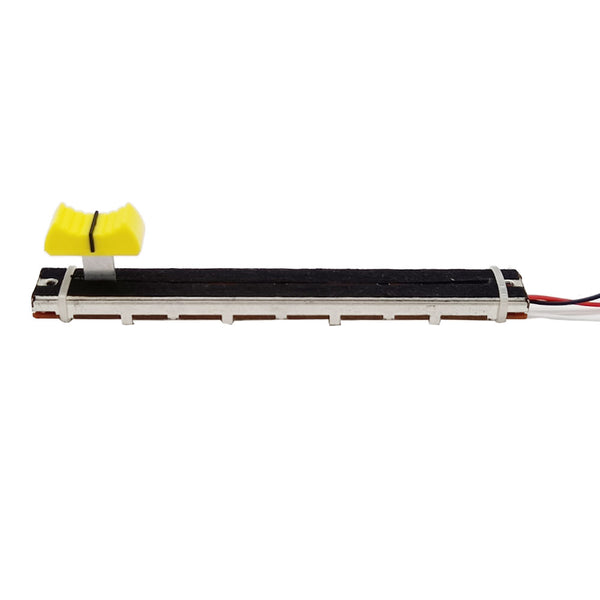

2) Die Betrieb durch das Schiebepotentiometer:
Schieben Sie den Griff des Schiebepotentiometers auf eine Position seines Hubs, der Linearantrieb wird entsprechend auf die entsprechende Position seines Hubs ausgefahren oder eingefahren.

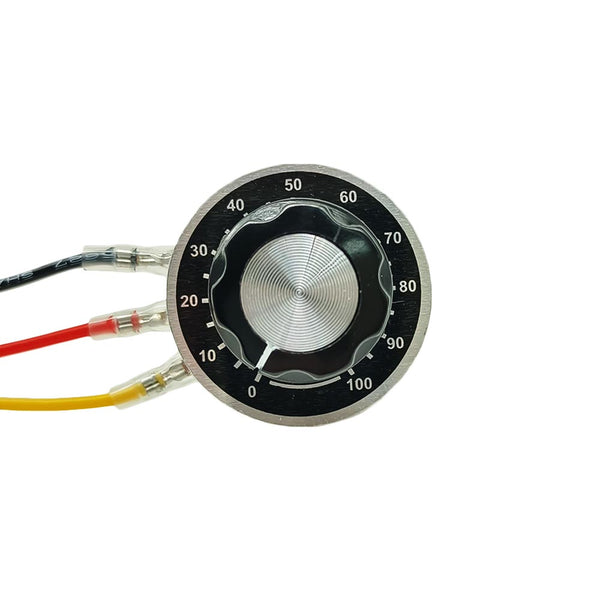

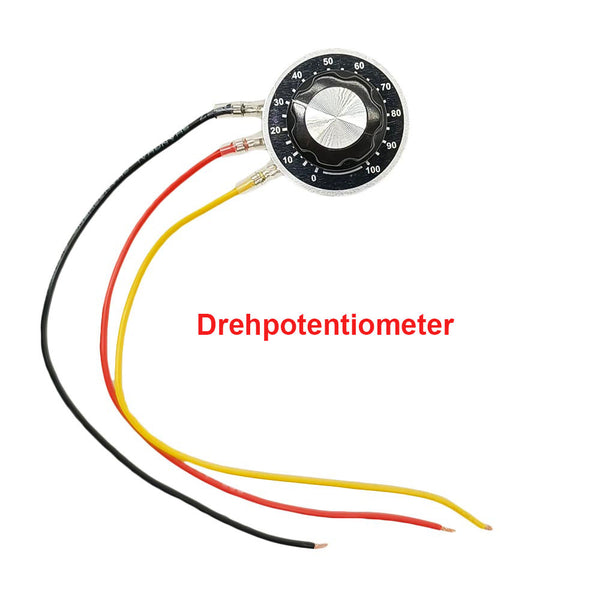

3) Die Betrieb durch das Drehpotentiometer:
Das Drehpotentiometer hat einen Skalenbereich von 0 bis 100, was dem Prozentsatz des entsprechenden Hubs des Linearantriebs entspricht.
Drehen Sie das Drehpotentiometer auf eine Position der Skala, der Linearantrieb wird entsprechend auf die entsprechende Position seines Hubs ausgefahren oder eingefahren.

Wenn der Linearantrieb gestoppt ist, blinkt die Status-LED langsam; Beim Aus- oder Einfahren den Linearantrieb blinkt die Status-LED schnell.

Beachten:
Wir werden den Schieberegler mit dem Linearantrieb koppeln. und Sie können den Schieberegler und das Potentiometer direkt bedienen, um das Ausfahren und Einfahren des Linearantriebs zu steuern.
