DC 5~12V Mini Drahtlose Fernbedienung mit 5A Relaisausgang (Modell 0020647)

Lieferumfang:
1 x Empfänger: S1UC-DC(5~12V)
1 x Sender: C-2
1 x Bedienungsanleitung

Einführung:
Dies ist ein Funkschalter Set mit 1 Kanal trockenem Relaisausgang. Es umfasst einen S1UC-DC Empfänger und einen C-2 Sender. Es eignet sich zur Fernsteuerung verschiedene AC oder DC Geräte an Land und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Dieser Empfänger verfügt über eine 5 Sekunden Verzögerungsfunktion. Wenn das Gerät ausgelöst wird, hört es nach einer Verzögerung von 5 Sekunden automatisch auf zu arbeiten.

Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.
Super Mini Größe
Betriebsspannungsbereich DC 5~12V
5A-Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden.
Mit 5 Sekunden Verzögerungsfunktion.
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.

Parameter des Empfängers S1UC-DC:

Sender C-2 (2 Tasten) Parameter:

Verdrahtung:

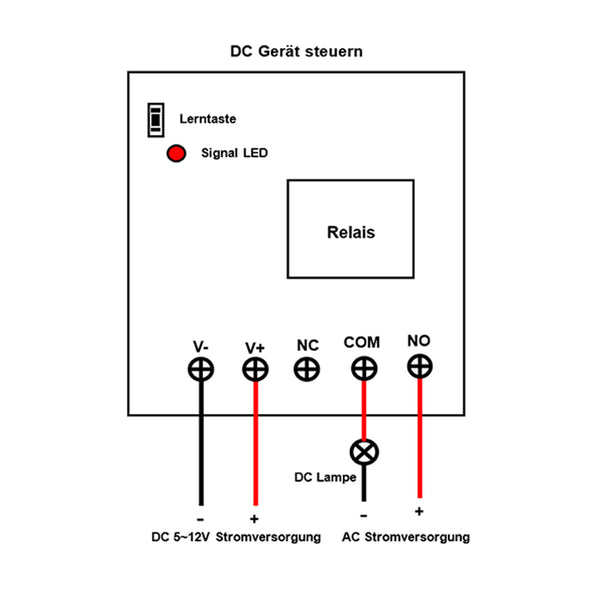

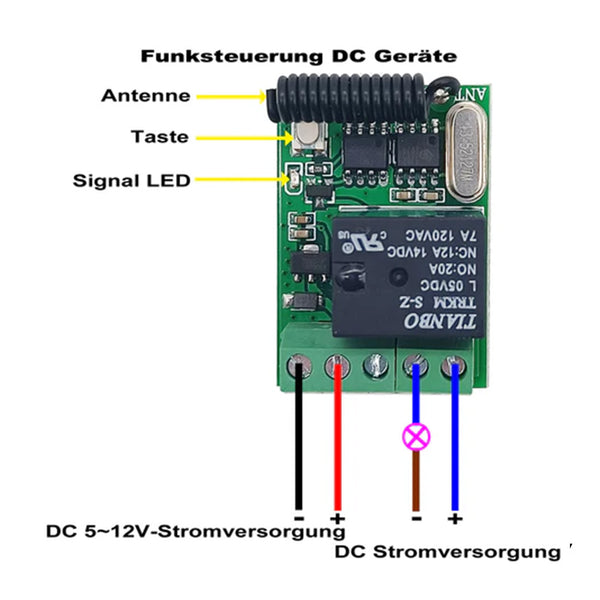

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC 5~12V Stromversorgung an Klemme <V+>, und Verbinden sie den Minuspol der DC 5~12V Stromversorgung an Klemme <V−>.
1.2 Verbinden Klemme <NO> an Pluspol der DC 12V Stromversorgung, Verbinden Klemme <COM> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC 12V Stromversorgung.

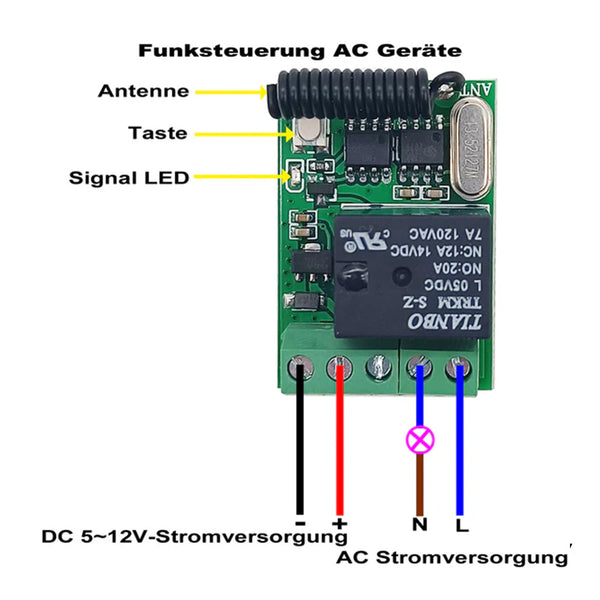

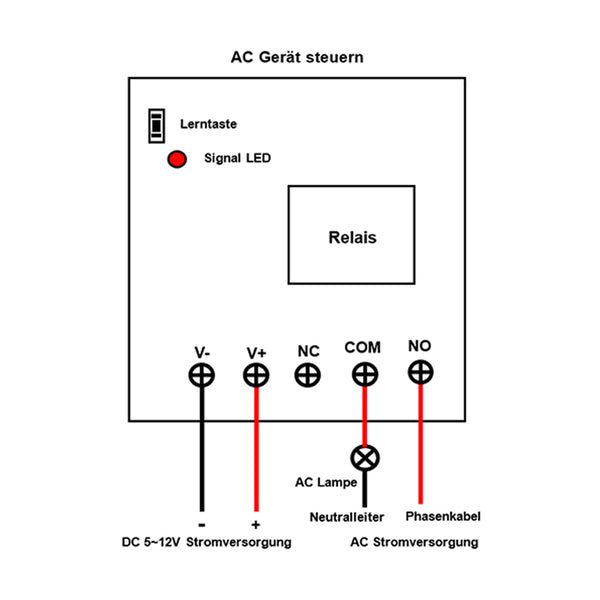

2) Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC 5~12V Stromversorgung an Klemme <V+>, und Verbinden sie den Minuspol der DC 5~12V Stromversorgung an Klemme <V−>.
2.2 Verbinden Klemme <NO> an das Phasenkabel der AC Stromversorgung, Verbinden Klemme <COM> an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Verriegelung Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:

1) Einstellung der Modus Verriegelung: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 1 Mal blinkt, und lassen Sie die Taste dann los.
Betrieb mit C-2:
Drücken Sie Taste A → Relais aktiviert (Gerät EIN)
Drücken Sie Taste B → Relais deaktiviert (Gerät AUS)

2) Einstellung der Modus Momentan: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 2 Mal blinkt, und lassen Sie die Taste dann los.
Betrieb mit C-1:
Halten Sie Taste gedrückt → Relais aktiviert (Gerät EIN)
Lassen Sie Taste los → Relais deaktiviert (Gerät AUS)

3) Einstellung der Modus Selbstsichernd: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 3 Mal blinkt, und lassen Sie die Taste dann los.
Betrieb mit C-1:
Drücken Sie Taste → Relais aktiviert (Gerät EIN)
Drücken Sie die Taste erneut → Relais deaktiviert (Gerät AUS)

4) Einstellung der Modus 5-Sekunden Zeitverzögerung: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 4 Mal blinkt, und lassen Sie die Taste dann los.
Betrieb mit C-1:
Drücken Sie die Taste einmal → Relais aktiviert (Gerät EIN)
Nach 5 Sekunden Verzögerungszeit → Relais automatisch deaktiviert (Gerät AUS)
Beachten: Wenn Sie den Sender während der Verzögerungszeit mehrfach drücken, wird die Verzögerungszeit ab der letzten Betätigung des Senders gezählt.
