Dieses Funk-Empfänger-Sender-Set, ein Motor-Controller mit 3 Kontrolle Modus, ist geeignet für die Motoren von Rolladen / Türen, Bildeinwände, Sonnensegel, Pumpe, Ankerwinden, Förderbänder oder andere Haushaltsgeräte und kleine industrielle Geräte. Durch Anschluss des funk Empfängers mit dem Motor Ihres Elektrogerätes kann der Motor durch einen zusätzlichen Funk Handsender vorwärts und rückwärts rotieren.
Das Bedienungsvideo vom diesem Funk Empfänger mit einem funk Handsender C-3 besuchen Sie bitte HIER .
Lieferumfang:
1 x Empfänger: S1FU-DC09 / S1FU-DC12 / S1FU-DC24 (Inversion Kontrolle Modus)
1 x Bedienungsanleitung
Kennzeichen:
Drahtlose Steuerung, einfach zu installieren.
Kontrollieren Motoren von Lüfter, Pumpe, elektronische betrieben Winden/Türen /Fenster / Rollladen oder anderen Geräte mit Spannung DC12V.
Sie können den Empfänger mit Sender (Fernbedienung Kontrolle) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Hörbares und visuelles Signal.
Arbeiten mit Mikrokontroller Typ EM78P156, einem 8-bit Mikroprozessor, der entworfen und entwickelt mit stromsparender und Hochgeschwindigkeits-CMOS Technologie wird.
Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen einen 8-Bit Kode.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Wenn Sie zwei oder mehr Empfänger an dem gleichen Ort benutzen, können Sie die mit verschieder Kodes einstellen.
Sendefrequenz: 433MHz
Empfänger:
Modell Nr.: S1FU-DC09 / S1FU-DC12 / S1FU-DC24
Kontrolle Modus: Inversion (Toggle, Momentan, Verklinkte)
Kodierungsart: Festkode
Zeichenkodierung: Durch Lernen
Stromversorgung (Betriebsspannung): DC12V±1V (S1FU-DC12), DC9V±1V (S1FU-DC09), DC24V±1V (S1FU-DC24)
Ausgang: DC12V (S1FU-DC12), DC9V (S1FU-DC09), DC24V (S1FU-DC24)

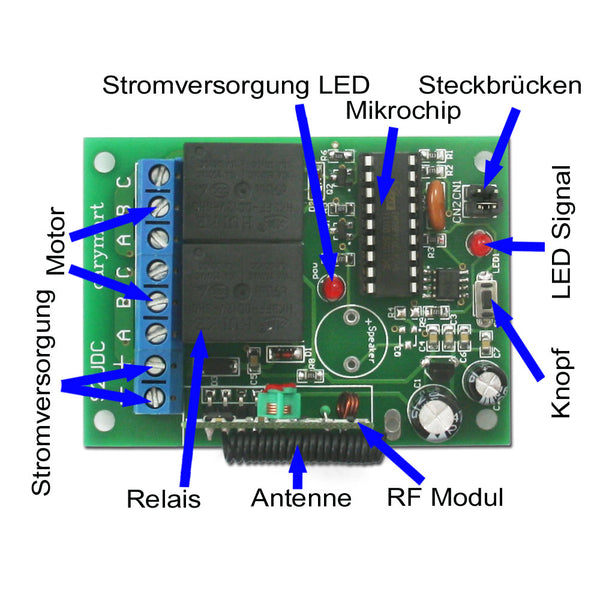

Maße der PCB: 67mm x 50mm x 18mm
Maße des Koffers: 75mm x 54mm x 27mm
Statische Strom: ≤6mA
Maximale Betriebsstrom: 10A
Benutzung:

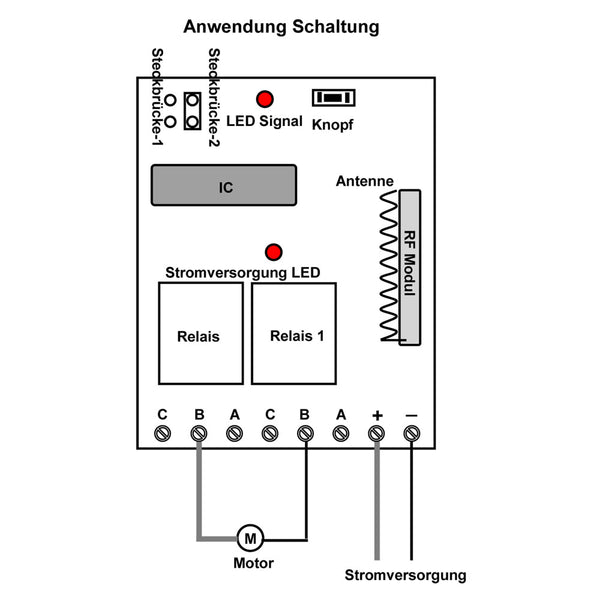

Schließen Sie den Motor an Terminal B von Relais 1 und Relais 2 an.
Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):
Einstellung Kontrolle Modus Toggle: Nur verbinden mit Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -> Rotieren; Nochmal drücken -> Stoppen.
Drücken Sie den Knopf ▲: Terminal B von Relais 1 und Relais 2 Ausgabe + DC 12V (1: +, 2: -), rotiert der Motor in die positive Richtung.
Drücken Sie den Knopf ▲ nochmal: Terminal B vonRelais 1 und Relais 2 Keine Ausgabe, Motor stoppt..
Drücken Sie den Knopf ▼: Terminal B von Relais 1 und Relais 2 Ausgabe - DC 12V (1: -, 2: +), rotiert der Motor in die umgekehrte Richtung.
Drücken Sie den Knopf ▼ nochmal: Terminal B von Relais 1 und Relais 2 Keine Ausgabe, Motor stoppt..
Einstellung Kontrolle Modus Momentan: Nur Verbinden mit Steckbrücke-1.
Kontrolle Modus Momentan: Drücken und halten -> Rotieren; Freigeben -> Stoppen.
Drücken Sie den Knopf ▲ und halten: Terminal B von Relais 1 und Relais 2 Ausgabe + DC 12V (1: +, 2: -), rotiert der Motor in die positive Richtung.
Geben Sie den Knopf ▲ frei: Terminal B vonRelais 1 und Relais 2 Keine Ausgabe, Motor stoppt.
Drücken Sie den Knopf ▼ und halten: Terminal B von Relais 1 und Relais 2 Ausgabe - DC 12V (1: -, 2: +), rotiert der Motor in die umgekehrte Richtung.
Gebem Sie den Knopf ▼ frei: Terminal B von Relais 1 und Relais 2 Keine Ausgabe, Motor stoppt.
Einstellung Kontrolle Modus Verklinkte: keinen Kontakt auf Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verklinkte: Drücken die Knöpfe ▲ und ▼ ->Rotieren; Drücken den Knopf ■ -> Stoppen.
Drücken Sie den Knopf ▲: Terminal B von Relais 1 und Relais 2 Ausgabe + DC 12V (1: +, 2: -), rotiert der Motor in die positive Richtung.
Drücken Sie den Knopf ▼: Terminal B von Relais 1 und Relais 2 Ausgabe - DC 12V (1: -, 2: +), rotiert der Motor in die umgekehrte Richtung.
Drücken Sie den Knopf ■: Terminal B von Relais 1 und Relais 2 Keine Ausgabe, Motor stoppt.
