1 zu 99 AC Motor Positive umgekehrte Rotation Empfänger (Modell 0020761)

Normaler Preis €20,00

Lieferumfang:
1×Empfänger S1F3-AC220
1×Bedienungsanleitung

Kennzeichen:
Anwendung: Der Empfänger können verwendet werden, um die positive oder umgekehrte Richtung des Motors zu kontrollieren, wie die Kontrolle von Vorhänge, Bildschirme, Rolltore und Sonnenschirme. Er hat ein Paar von viele Multifunktion, er muss mit dem Sender CM-99 verbunden werden, der Sender kann unabhängig bis 99 Geräte steuern. Es gibt 5 Knöpfe auf der CM-99 Bediensäule. Der Nutzer kann den Knopf 3oder4drücken, um den Kanal / Empfänger auszuwählen.Es gibt 99 auswählbare Kanäle / Empfänger, durch drücken den Knopf ▲, ▼, und ■, kann die positive oder umgekehrte Richtung des AC Motors separat kontrolliert werden. Z.B., Empfänger 1 kontrolliert Nr. 1 Vorhang / Motor 1, Empfänger 2 kontrolliert Nr.2 Vorhang / Motor 2, usw.; Empfänger 99 kontrolliert Nr.99 Vorhang / Motor 2. Alle Empfänger sind unabhängig kontrolliert, und verschiedene Operation wird einandere nicht beeinflussen.
Mit dem Sender (Fernkontroller) können Sie einen Motor in positive oder umgekehrte Richtung vom irgenden Ort rotieren, wo innerhalb die zuverlässige Entfernung ist.
Die RF drahtlose Funksignale können durch Wände, Böden und Türen laufen
Mit dem Sender (Fernkontroller) können der Empfänger vom irgenden Ort an-/ausgeschaltet werden, wo innerhalb die zuverlässige Entfernung ist.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Empfänger arbeitet nur mit dem Sender, der den gleichen Kode nutzt.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

Parameter des Empfängers:
Modell Nr.: 0020761 S1F3-AC220
Stromversorgung (Betriebsspannung): AC220~240V (220V/240V)
Ausgabe: AC220~240V (220V/240V)
Drahtgrößenbereich für die Terminals: 22-12 AWG
Arbeitsfrequenz: 433MHz
Kanal: 1 Kanal, kann mit einem AC Motor arbeiten
Kontrollmodus: Momentan, Verklinkte
Der maximale Betriebsstrom: 1500W

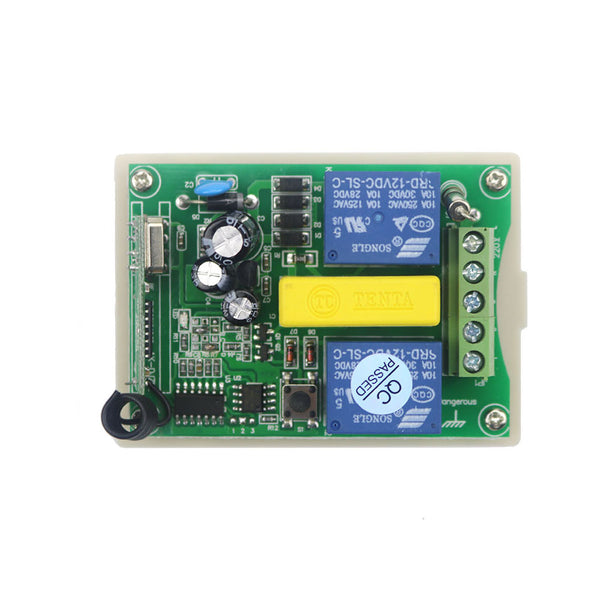

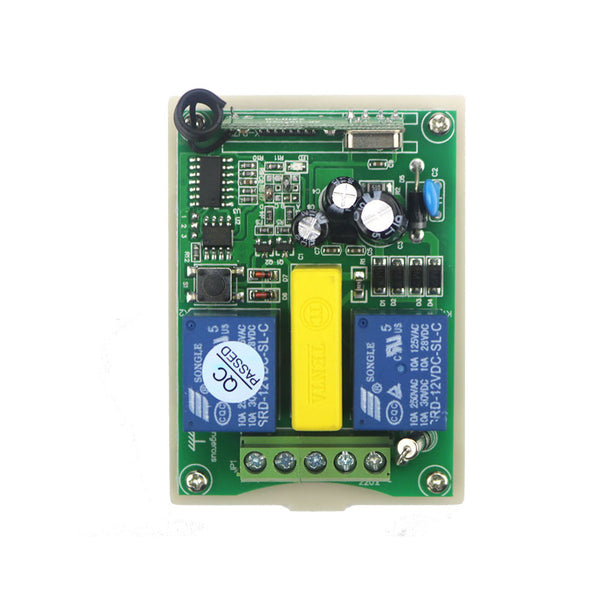

Maße von PCB: 67mm x 50mm x 18mm

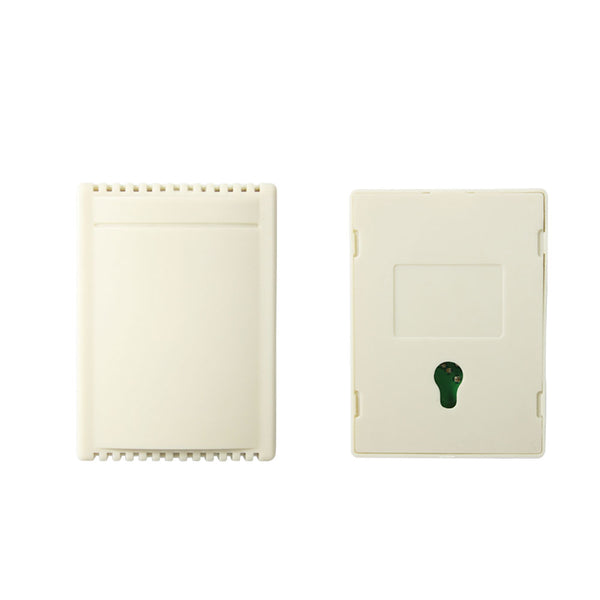

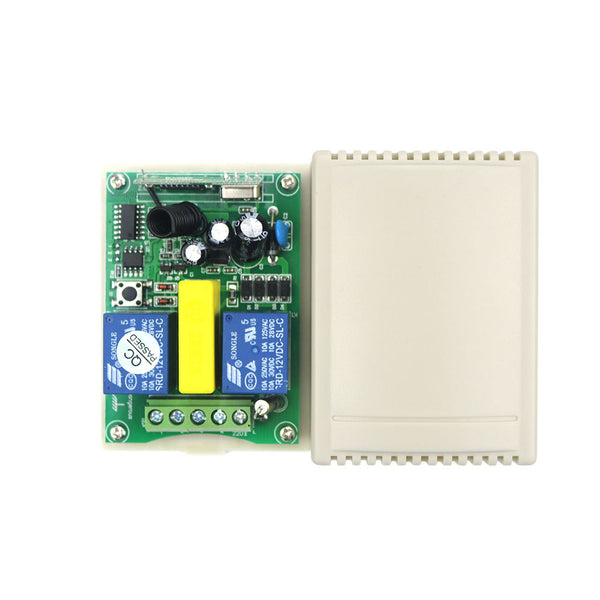

Maße von Gehäuse: 75mm x 54mm x 27mm
Es kann nur mit Fernkontroller (CM-99) arbeiten
Achtung: Wenn der Empfänger elektrisiert ist, berühren Sie seine Schaltkarte nicht.

Reichweite:
Mit dem Sender (wie CM-99) kann die Reichweite max. 50M im Freifeld sein.
Die max.Reichweite ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

Verwendung (mit Sender CM-99):

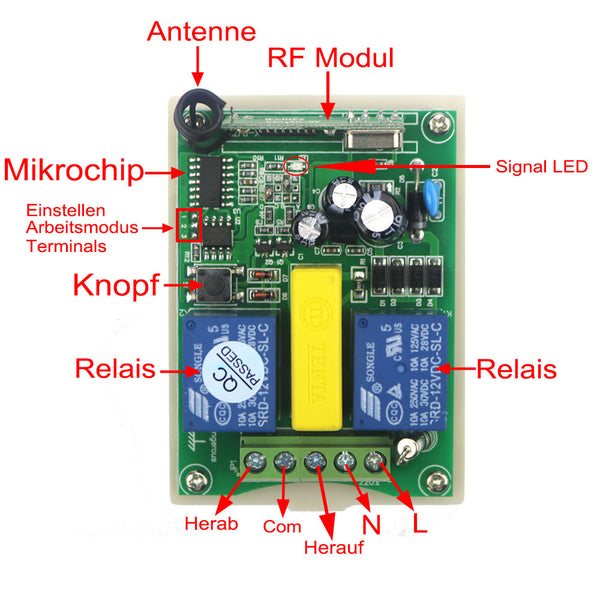

Verdrahtung:
1) Schließen Energiebündel von AC Stromversorgung an Terminal “L” von INPUT an, und Schließen Neutralleiter von AC Stromversorgung an Terminal “N” von INPUT an.
2) Schließen Terminal “COM” an gemeinsame Linie von AC Motor, schließen Klemmen “UP” and “DOWN” an den Draht für positive / umgekehrte Richtung von AC Motor (Sie können zwei Drähte von Motor austauschen, um die Drehrichtung des Motors zu ändern)

Setzen die verschiedene Kontrollmodi:
Bevor das Produkt gesendet wird, haben wir dem das Verklinkte Kontrollmodus gesetzt. Wenn Sie anderen Kontrollmodus wechseln möchten, bedienen Sie wie folgend:
1. Setzen das Verklinkte Kontrollmodus: Verbinden 2 & 3 durch Löten
Drücken den Knopf ▲ auf dem Sender: AC Motorrotiert in positive Richtung.
Drücken den Knopf ■ auf dem Sender: AC Motorstoppt.
Drücken den Knopf ▼ auf dem Sender: AC Motorrotiert in umgekehrteRichtung.
Drücken den Knopf ■ auf dem Sender: AC Motorstoppt.
2. Setzen das Momentan Kontrollmodus: Verbinden 1, 2, 3 nicht.
Drücken und halten den Knopf ▲ auf dem Sender: AC Motor rotiert in positive Richtung.
Lassen den Knopf ▲ auf dem Sender frei: AC Motor stoppt.
Drücken und halten den Knopf ▼ auf dem Sender: AC Motor rotiert in umgekehrte Richtung.
Lassen den Knopf ▼ auf dem Sender frei: AC Motor stoppt.
