Lieferumfang:

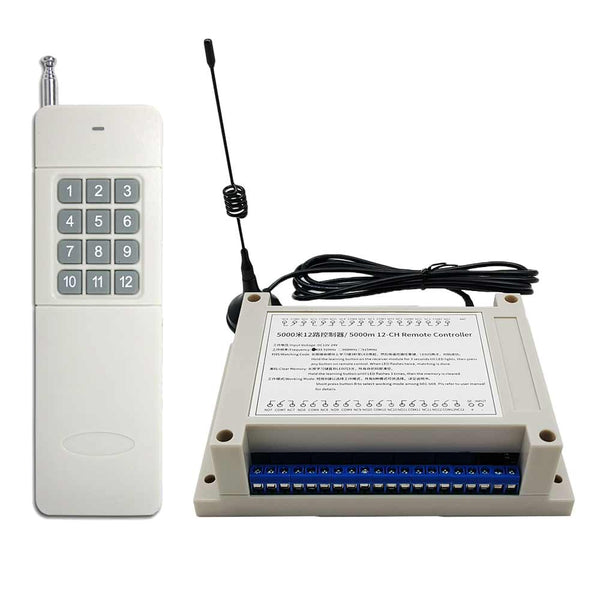

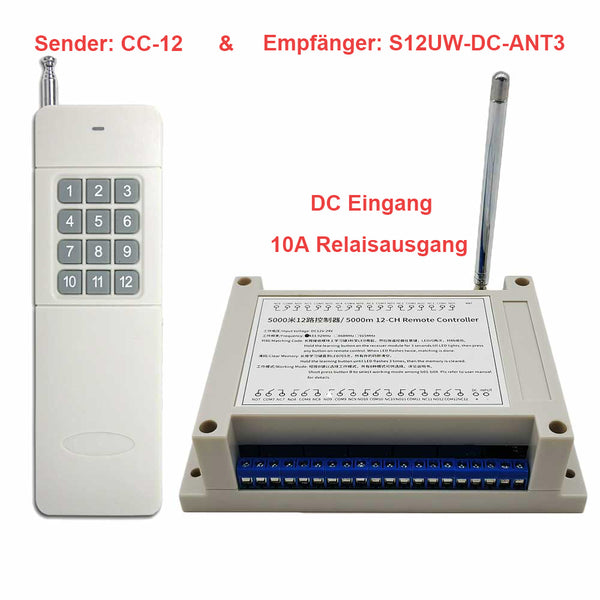

1 x FunkSchalter : (S12UW-DC-ANT3 & CC-12)
1 x Bedienungsanleitung
Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die bidirektionale Kommunikation zu implementieren. Sein idealer Arbeitsabstand beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die Fernsteuerung und Fernkommunikation ist.
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 12 trockenem Relaisausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC oder AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.
Breiter Betriebsspannungsbereich: 9~28VDC.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Mit Arbeitsmodus-Taste: 8 verschiedene Arbeitsmodi umschaltbar.
Mit Arbeitsmodus-Anzeigebildschirm: Unterschiedliche Zahlen auf dem LED-Bildschirm entsprechen unterschiedlichen Arbeitsmodi.

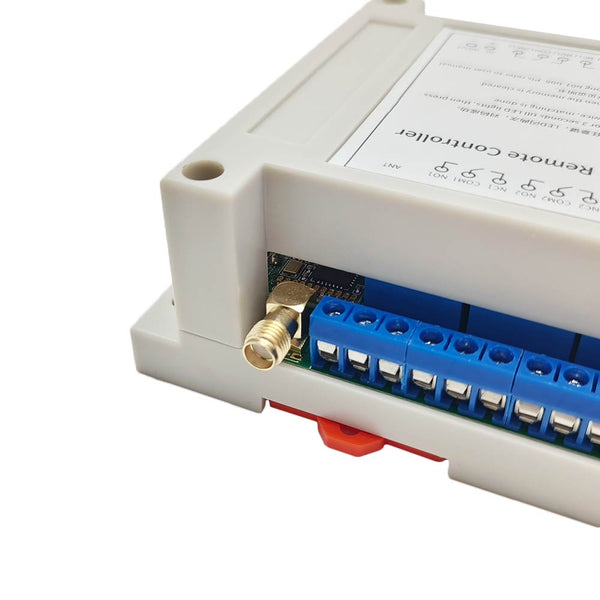

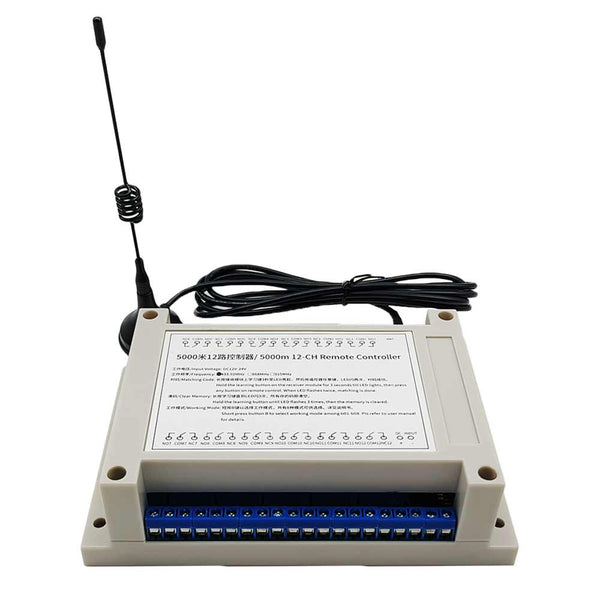

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender, dann sendet der Sender einen Summton aus, um Sie zu informieren dass der Empfänger erfolgreich ausgelöst wurde.
Parameter des Empfängers:

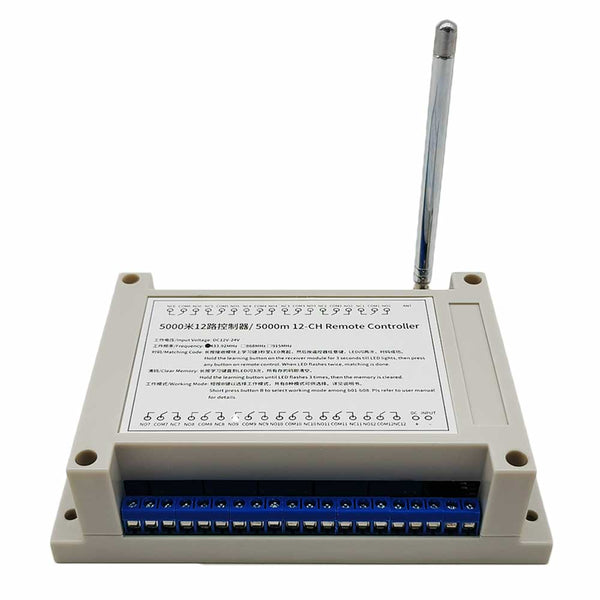

Modell: S12UW-DC-ANT3
Betriebsspannung: 9~28VDC
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤10mA
Kanal: 12 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
8 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 122 x 87 x 18 mm

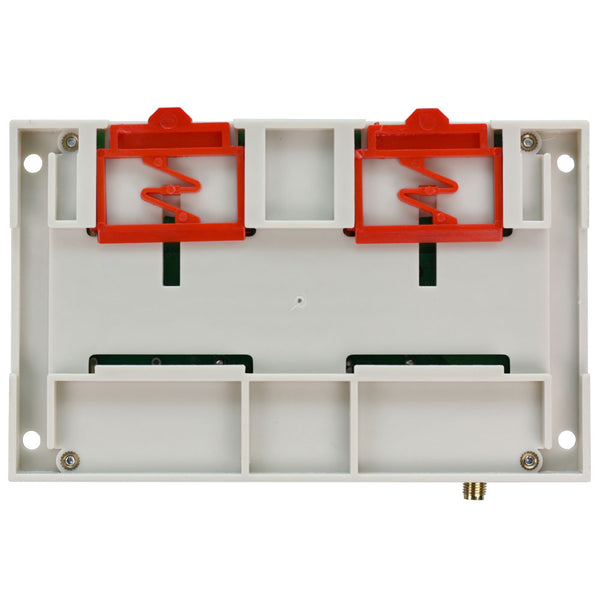

Maße des Gehäuse: 145 x 90 x 40 mm

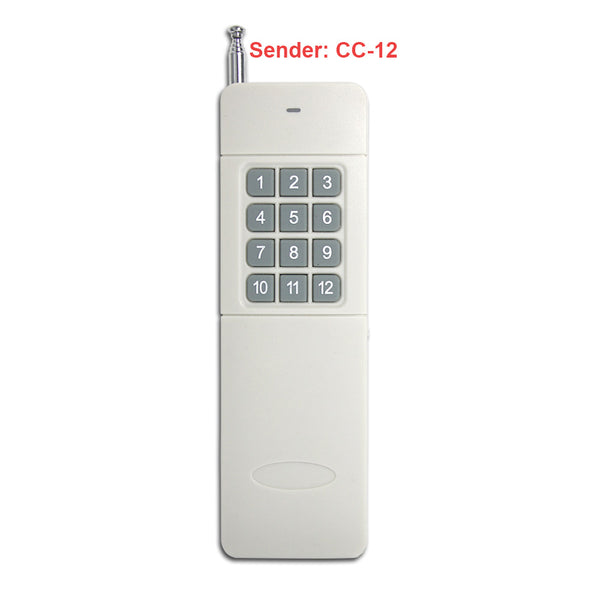

Parameter des Fernsteuerung / Sender:
Modell Nr: 0021078 (CC-12)
Kanal / Knopf: 12
Knopf Symbol: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12

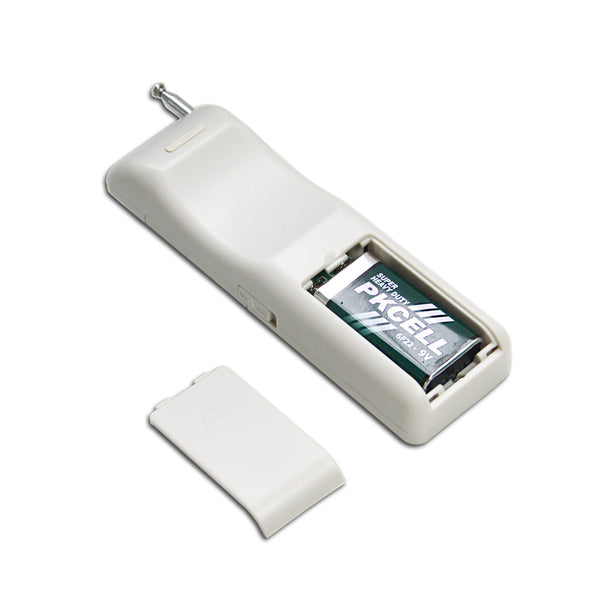

Betriebsspannung: 9V (1 x 6F22-9V Batterie, kann für 12 Monate verwendet werden)
Statische Strom: 5 uA
Betriebsstrom: 65mA (wenn der Sender gerade ein Signal sendt.), 16mA (wenn der Sender gerade das Signal empfängt).
Betriebsfrequenz: 433.92Mhz
Modulations Modus: FSK + LORA
Feedbacks: Summton
Sendeentfernung: 5000 Meter / 15000 Fuß (theoretisch)
Es hat einen Netzschalter an der Seite.
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm
Passende Fernbedienungen:
Dieser Empfänger funktioniert nur mit 5000 Meter Sendern, wie CC-12 (Reichweite von 5000 Metern / 15000 Fuß).
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen <NO> und <COM> sind normalerweise geöffnet; Die Klemmen <NC> und <COM> sind normalerweise geschlossen.
Verdrahtung:

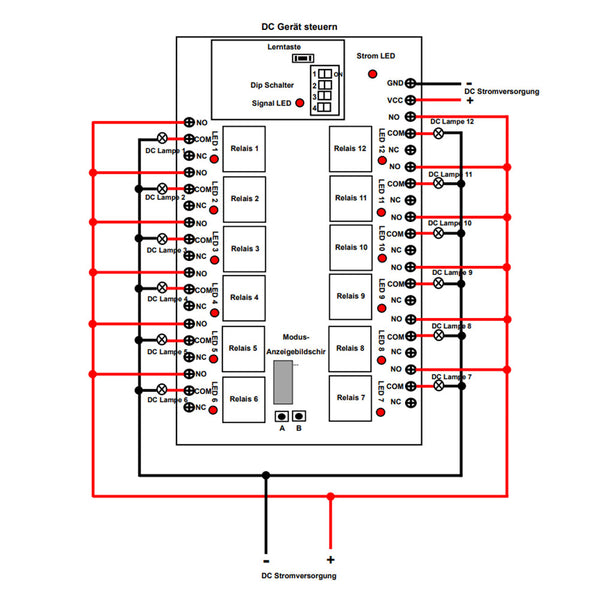

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <VCC>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <GND>.
1.2 Verbinden Klemme <NO> an Pluspol der DC Stromversorgung, Verbinden Klemme <COM> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.

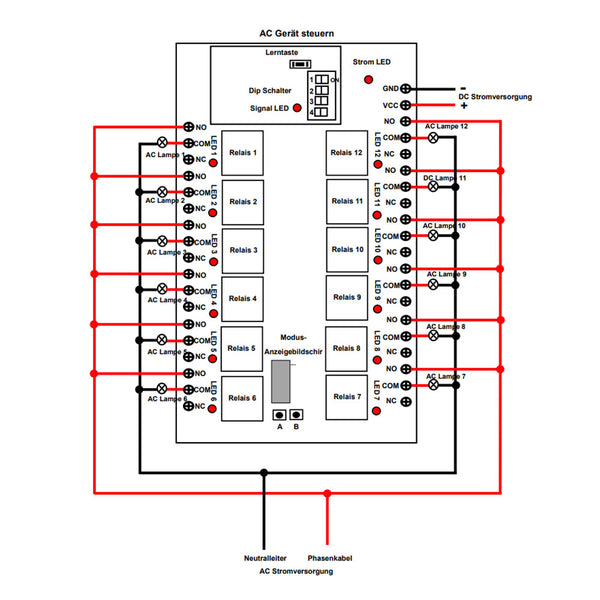

2) Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <VCC>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <GND>.
2.2 Verbinden Klemme <NO> an das Phasenkabel der AC Stromversorgung, Verbinden Klemme <COM> an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Wechseln Sie den Arbeitsmodus oder ändern Sie die Anzahl der Betriebskanäle:

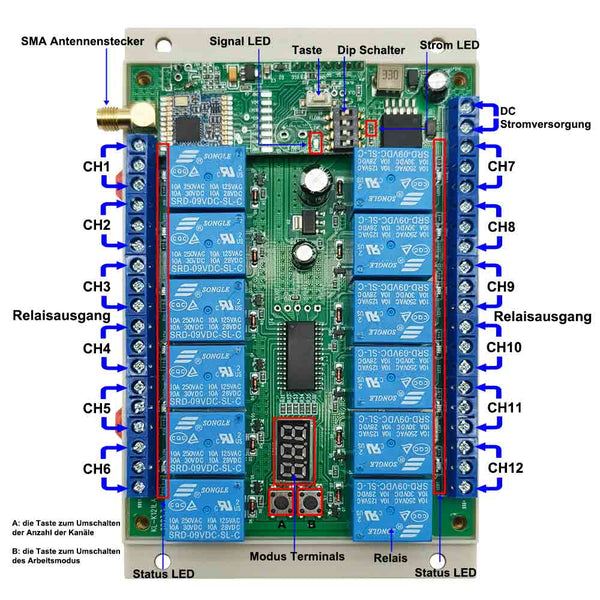

Der Empfänger verfügt über zwei Tasten: Taste A ist die Taste zum Umschalten der Anzahl der Kanäle und Taste B ist die Taste zum Umschalten des Arbeitsmodus.
1) Wenn der Empfänger eingeschaltet ist, zeigt der LED-Bildschirmanzeige "A12".
2) Drücken und halten Sie die Taste A für 2-3 Sekunden, LED-Bildschirm blinkt und der Empfänger wechselt in den Status zum Umschalten der Anzahl der Kanäle. Zu diesem Zeitpunkt können Sie die Taste A drücken, um den Anzeigetext des LED-Bildschirms umzuschalten. Der Text wechselt von A12 zu A06 und dann zu A08. A12 zeigt an, dass alle 12 Kanäle des Empfängers betriebsbereit sind. A06 zeigt an, dass nur 6 Kanäle des Empfängers betriebsbereit sind. A08 zeigt an, dass nur 8 Kanäle des Empfängers betriebsbereit sind. Drücken und halten Sie die Taste A erneut für 2-3 Sekunden, hört der LED-Bildschirm auf zu blinken und der Empfänger verlässt den Status zum Umschalten der Anzahl der Kanäle.
3) Drücken und halten Sie die Taste B für 2-3 Sekunden, LED-Bildschirm blinkt und der Empfänger wechselt in den Arbeitsmodus-Umschaltstatus. Zu diesem Zeitpunkt können Sie die Taste B drücken, um den Anzeigetext des LED-Bildschirms umzuschalten. Der Text wechselt von b01 zu b08. Unterschiedliche Zahlen entsprechen unterschiedlichen Arbeitsmodi. Drücken und halten Sie die Taste B erneut für 2-3 Sekunden, hört der LED-Bildschirm auf zu blinken und der Empfänger verlässt den Arbeitsmodus-Umschaltstatus.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm "b01" angezeigt wird.
Der Betrieb des Momentan modus mit dem Sender CC-12:
Drücken und halten Sie die Taste 1 am Sender: Das Relais 1 im Empänger wird aktiviert. Lassen Sie die Taste 1 los: Das Relais 1 wird deaktiviert.
Drücken und halten Sie die Taste 2 am Sender: Das Relais 2 im Empänger wird aktiviert. Lassen Sie die Taste 2 los: Das Relais 2 wird deaktiviert.
...........
Drücken und halten Sie die Taste 12 am Sender: Das Relais 12 im Empänger wird aktiviert. Lassen Sie die Taste 12 los: Das Relais 12 wird deaktiviert.
2) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm "b02" angezeigt wird.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-12:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert; Drücken Sie erneut die Taste 1: Das Relais 1 wird deaktiviert.
Drücken Sie die Taste 2 am Sender: Das Relais 2 im Empfänger wird aktiviert; Drücken Sie erneut die Taste 2: Das Relais 2 wird deaktiviert.
...........
Drücken Sie die Taste 12 am Sender: Das Relais 12 im Empfänger wird aktiviert; Drücken Sie erneut die Taste 12: Das Relais 12 wird deaktiviert.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm "b03" angezeigt wird.
Der Betrieb des Verriegelung modus mit dem Sender CC-12:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert; Die anderen 11 Relais wird deaktiviert.
Drücken Sie die Taste 2 am Sender: Das Relais 2 im Empfänger wird aktiviert; Die anderen 11 Relais wird deaktiviert.
...........
Drücken Sie die Taste 12 am Sender: Das Relais 12 im Empfänger wird aktiviert; Die anderen 11 Relais wird deaktiviert.
4) Einstellung der Modus Momentan (Kanäle 1~6) + Selbstsichernd (Kanäle 7~12): Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm "b04" angezeigt wird.
5) Einstellung der Modus Momentan (Kanäle 1~6) + Verriegelung (Kanäle 7~12): Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm "b05" angezeigt wird.
6) Einstellung der Modus Selbstsichernd (Kanäle 1~6) + Verriegelung (Kanäle 7~12): Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm "b06" angezeigt wird.
7) Einstellung der Modus speziellen Verriegelung (jeweils zwei Kanäle bilden einen speziellen Verriegelungsmodus): Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm "b07" angezeigt wird.
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert und das Relais 2 wird deaktiviert.
Drücken Sie erneut die Taste 1: Das Relais 1 wird deaktiviert.
Drücken Sie die Taste 2 am Sender: Das Relais 2 im Empfänger wird aktiviert und das Relais 1 wird deaktiviert.
Drücken Sie erneut die Taste 2: Das Relais 2 wird deaktiviert.
............
8) Einstellung der Einzelkanalmodus mit Doppeltastensteuerung: (Jede zwei Tasten am Sender steuern einen Kanal. Dieser Modus unterstützt bis zu 6 Kanäle, die anderen 6 Kanäle werden nicht verwendet.): Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet, drücken Sie Taste B, bis auf dem LED-Bildschirm "b08" angezeigt wird.
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert; Drücken Sie die Taste 2: Das Relais 1 wird deaktiviert.
Drücken Sie die Taste 3 am Sender: Das Relais 2 im Empfänger wird aktiviert; Drücken Sie die Taste 4: Das Relais 2 wird deaktiviert.
............
Drücken Sie die Taste 11 am Sender: Das Relais 6 im Empfänger wird aktiviert; Drücken Sie die Taste 12: Das Relais 6 wird deaktiviert.
So stellen Sie die Rückkopplung Funktion ein:
Sie können das vierte Bit des Dip Schalter einschalten, um die Rückkopplung funktion zu aktivieren; oder schalten Sie das vierte Bit aus, um die Rückkopplung funktion zu deaktivieren.
Achtung: Das erste Bit des Dip Schalter muss auf die Position ON gesetzt werden.
So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen des Werks.
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED im Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED blinkt dann dreimal und geht dann aus, dies bedeutet dass das Lernen erfolgreich ist.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 3-4 Sekunden, Signal-LED leuchtet zuerst, blinkt dann dreimal schnell und geht dann aus, Lassen Sie zu diesem Zeitpunkt die Lerntaste los, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
