Video:Mini Monokristallines Silizium Solarpanel Ladesystem
Lieferumfang:
1 x 18V/10W Monokristallines Silizium Solarpanel
1 x 11,1V/3A Solarladeregler (speziell für 12V Lithiumbatterie)

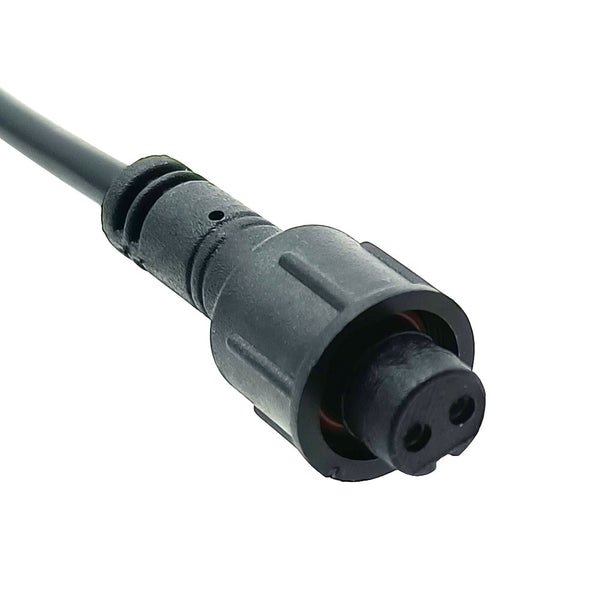

1 x 1,5 Meter Kabel mit wasserdichter Buchse (für Solarpanel)

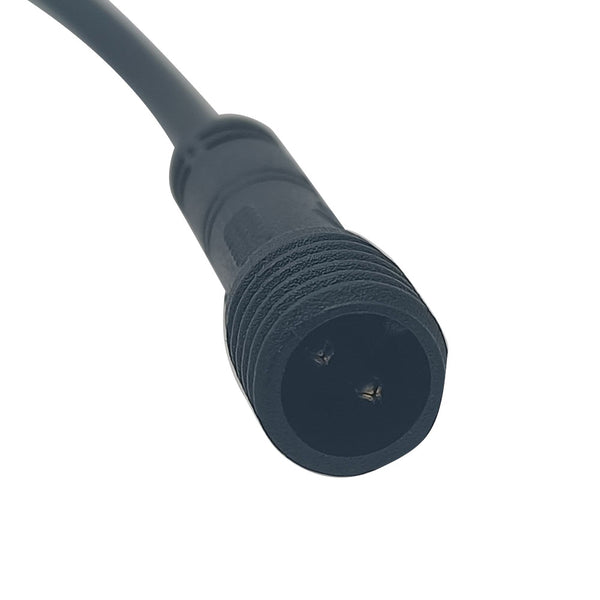

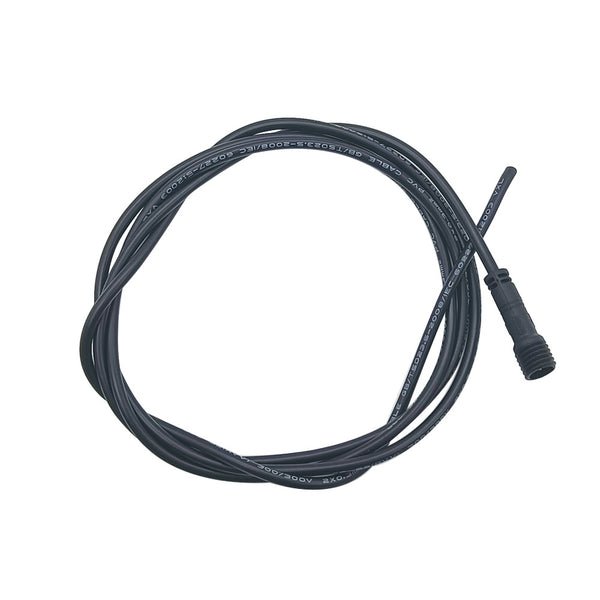

1 x 1,5 Meter Kabel mit wasserdichtem Stecker (für Solarregler)

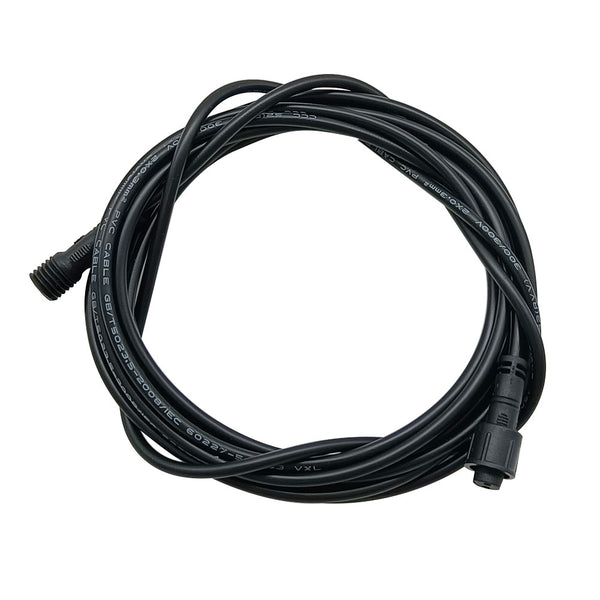

1 x 3 Meter Verlängerungskabel mit wasserdichtem Stecker und Buchse

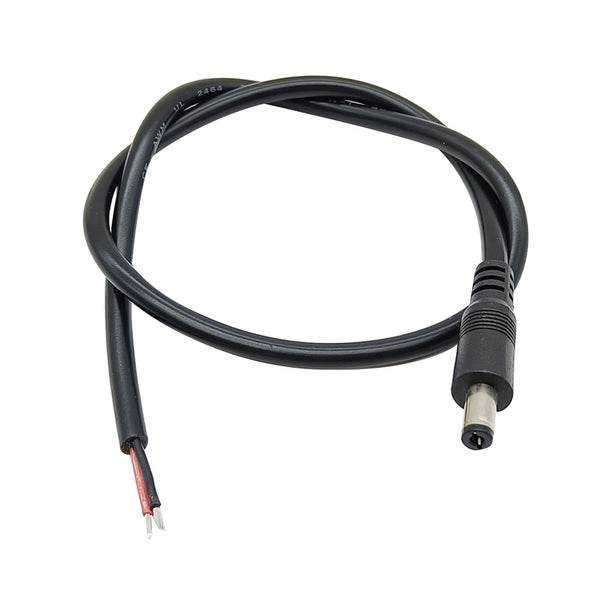

1 x 50CM 5,5*2,1 Männliches Netzkabel (zum Anschließen der Lithiumbatterie an den Solarregler)

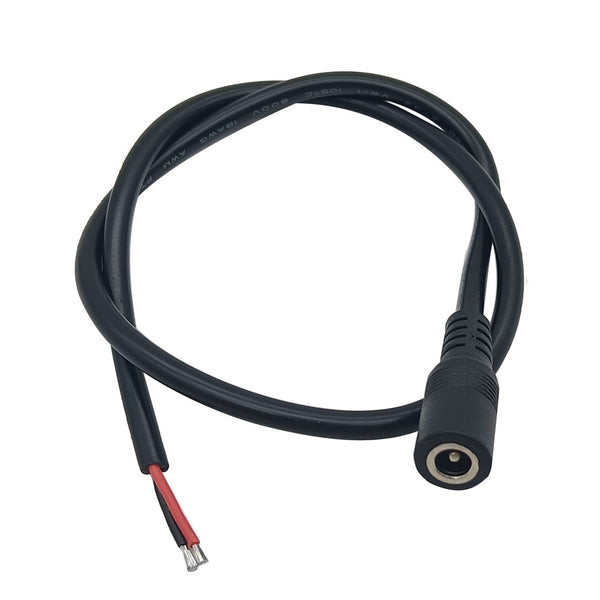

1 x 50CM 5,5*2,1 Weibliches Netzkabel (zum Anschließen der Lithiumbatterie an den Solarregler)
1 x Bedienungsanleitung
Anwendungen:
Es ist ein wichtiges elektrisches Teil, das die Sonnenenergie in elektrische Energie für Ihre Anwendung umwandelt.
Es kann als alternatives Ladegerät für jede 12V Lithiumbatterie verwendet werden.
Mit 12V Lithiumbatterie bilden Sie ein Solarpanel Kit, das als Stromquelle für unseren drahtlosen Sender oder Empfänger verwendet werden kann.
Geeignet für alle Arten von kleinen Elektrogeräten wie Notbeleuchtung, Werbebeleuchtung, Ampeln, Haushaltsbeleuchtung, elektrische Ventilatoren, Solarwasserpumpen, Solarstraßenlaternen, drahtlose Steuerungsgeräte.

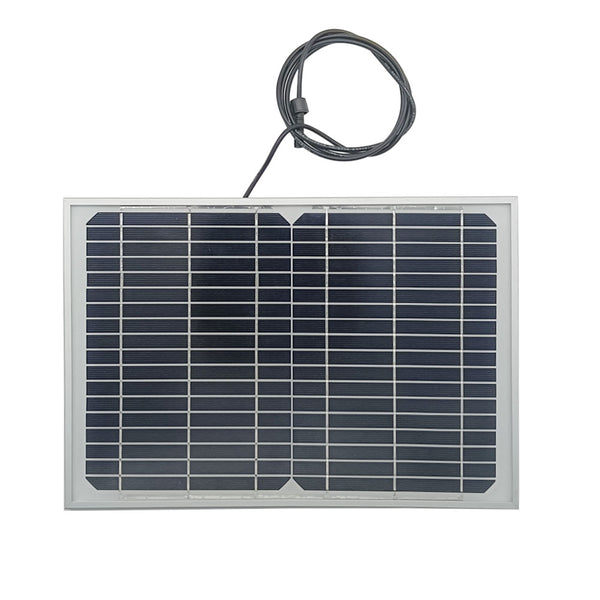

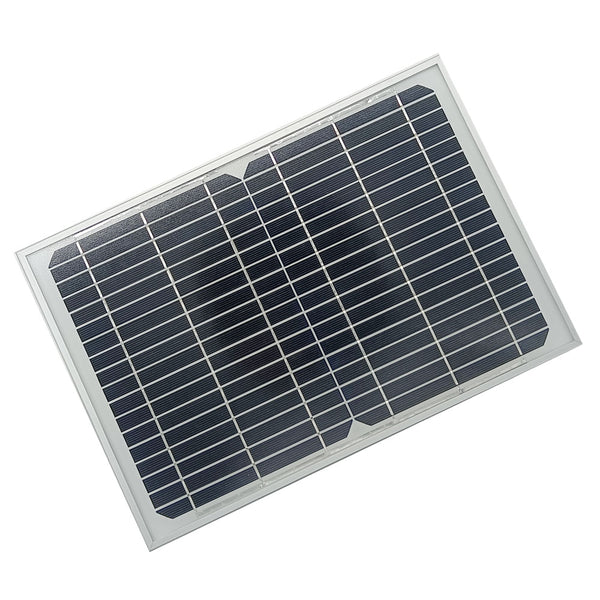

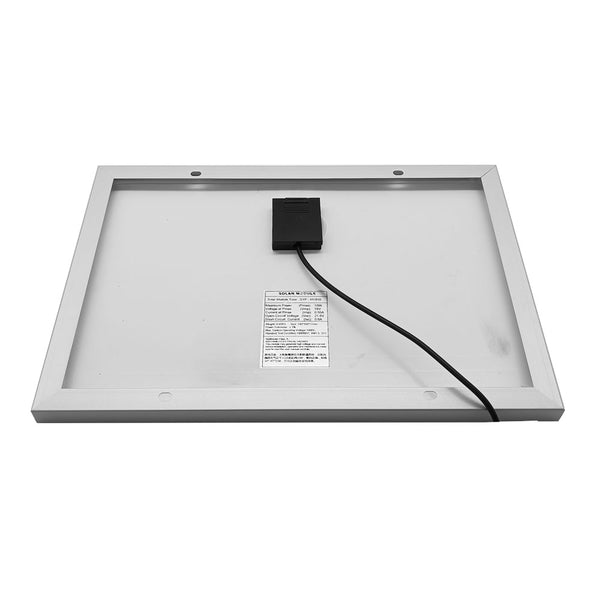

Solarpanel:
Maximale Leistung: 10 W
Maximale Ausgangsspannung: 18 VDC
Maximaler Ausgangsstrom: 550 mA
Leerlaufspannung: 21,6 VDC
Kurzschlussstrom: 600 mA
Leistungstoleranz: ±3 %
Betriebstemperatur: -20 °C ~ +70 °C
Größe: 310 x 210 x 17 mm
Leichtes Design, 3,2 mm gehärtetes Glas.
Rahmen: Eloxierte Aluminiumlegierung
Monokristallines Siliziummaterial.
Wasserdichte laminierte Plattenkonstruktion.

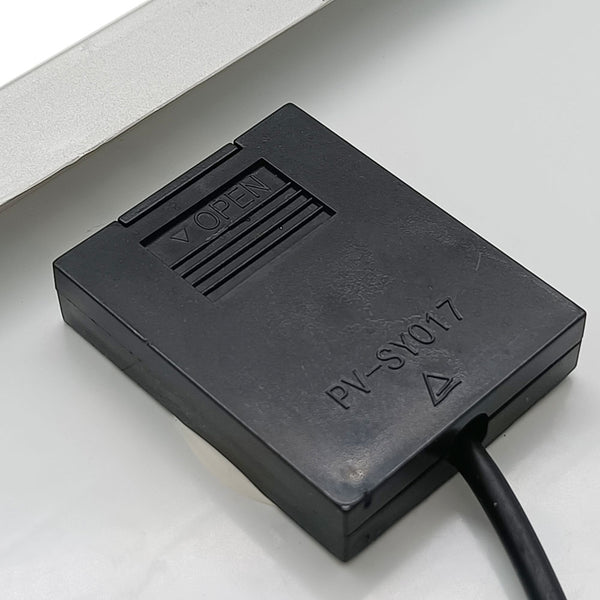

Inklusive 150 cm langem Kabel mit wasserdichter Buchse.
3 Jahre Garantie.
Hohe Umwandlungsrate, hocheffiziente Ausgabe.
100% Leistungsabgabe - klarer Himmel bei Mittagssonne, wobei das Panel vollständig in Richtung des Sonnenstandes am Himmel geneigt ist.
70-80% Ausgangsleistung - klarer Himmel, Mittagssonne, aber mit flach gelegtem Panel.
40-60% Leistungsabgabe – dünne Wolke oder intermittierende kleine Wolken.
10-20% Ausgangsleistung - mittags bedeckter Himmel oder regnerische Bedingungen.

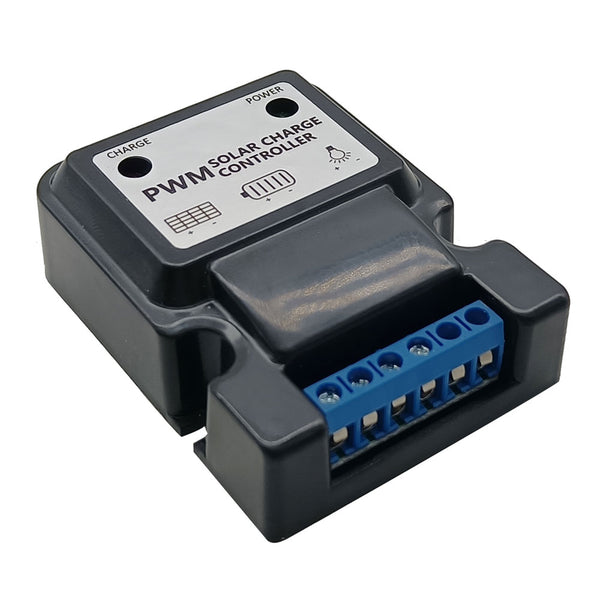

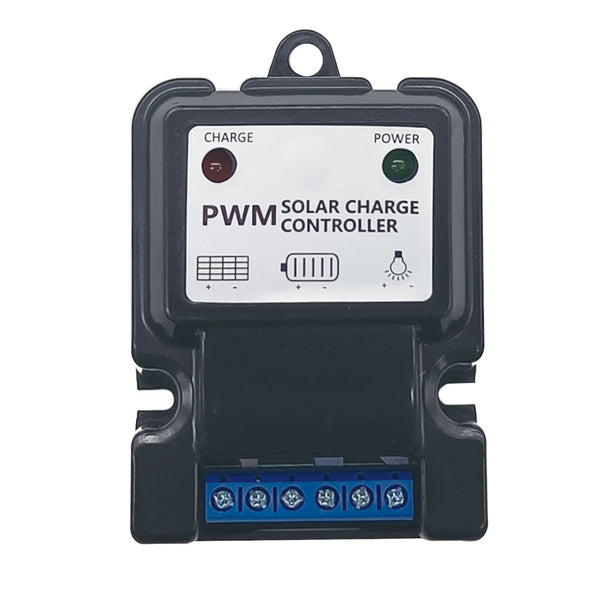

Solarladeregler:
Nennspannung: 11,1 V
Ladeschluss Spannung: 12,6 V
Entladungs Abschaltspannung: 9,6 V
Max. Solarpanel-Spannung: 30 V DC
Maximaler Ladestrom: 3A
Maximaler Laststrom: 3A
Statischer Strom: ≤3mA
Lademodus: PWM
Vollautomatischer Betrieb
Mit Lade Anzeige und Power Anzeige
Drei Betriebsmodi wählbar: Schließermodus, Lichtsteuerungsmodus, Licht- und Timersteuerungsmodus.
Umfassender Schutz: Überladeschutz, Überentladeschutz, Überlastschutz, Kurzschlussschutz, Verpolungsschutz.
Überlastschutz: Wenn der Laststrom 4,5 A erreicht, schaltet der Controller den Lastausgang nach 5 Minuten ab; Wenn der Laststrom 9 A oder mehr erreicht, schaltet der Controller den Lastausgang sofort ab.
Betriebstemperatur: -20 °C ~ +70 °C
Größe: 77 x 51 x 22 mm

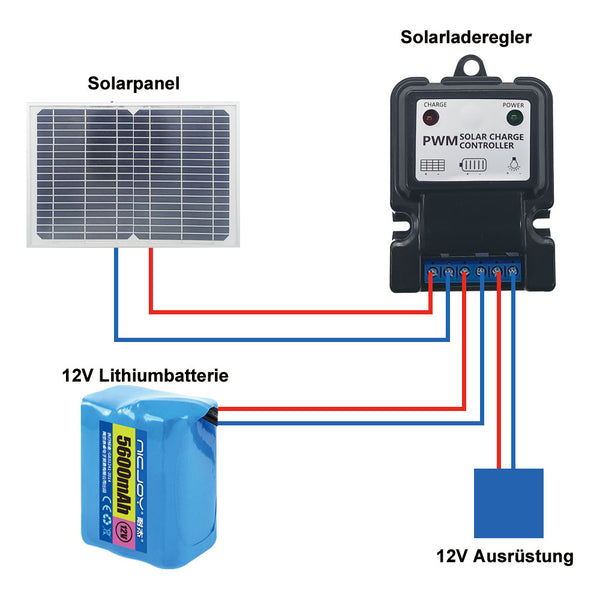

Reihenfolge der Verdrahtung:
1. Schließen Sie die 12V Lithiumbatterie wie abgebildet an den Solar Laderegler an.
2. Schließen Sie das Solarpanel wie abgebildet an den Solar Laderegler an.
3. Schließen Sie die 12V Last wie abgebildet an den Solar Laderegler an. (Ohne Last ist kein Anschluss erforderlich.)
Hinweis: Reihenfolge der Demontage ist entgegengesetzt zur Reihenfolge der Verdrahtung.
