Lieferumfang:
1 x Empfänger: S2PU-AC380V-ANT3
1 x Sender: CP-2L
1 x Bedienungsanleitung
Einführung:
Dies ist ein Funkschalter Set mit 2 Kanäle trockenem Relaisausgang. Es umfasst einen S2PU-AC380V-ANT3 Empfänger und einen CP-2L Sender. Es kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC oder AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 100~450V, unterstützung AC 110V, AC 120V, AC 220V, AC 240V, AC 380V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Mit drei manuellen Tasten: Sie können das Gerät über die manuellen Tasten steuern.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um der Geräte zu steuern.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um die Anlage zu stoppen.
Mit 2 Pins zum Umschalten des Typs des normalerweise offenen oder normalerweise geschlossenen Endschalters.
Mit einem DIP-Schalter zum Umschalten der Arbeitsmodi, der vier Betriebsmodi bietet.
Mit Führungsschienenschnalle und Schraubenlöchern: Die Rückseite des Empfängers ist mit einer Führungsschienenschnalle und Schraubenlöchern ausgestattet, sodass er auf einer 35mm Führungsschiene montiert oder direkt mit Schrauben befestigt werden kann.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Parameter des Empfängers S2PU-AC380V-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | AC 100V~450V (110V/120V/220V/240V/380V) |
| Ausgangsart | Trockene Relaisausgang (NO und NC) |
| Kanal | 2 CH |
| Arbeitsfrequenz | 433MHz |
| Maximaler Laststrom des Relais | 30A |
| 4 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd |
| Drahtbereich für die Terminals | 22-14 AWG |
| Sensitivität des Empfängers | ≥-113dBm |
| Maße der PCB | 92 x 86 x 23 mm |
| Maße des Gehäuses | 115 x 90 x 40 mm |
| Passende Fernbedienungen | Kann mit verschiedenen Fernbedienung koppeln, wie C-2L / C-3-2L (100M), CP-2L / CP-3L (500M), oder CB-2L (1000M) usw. |
Sender CP-2L (2 Tasten) Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden) |
| Symbol des Knopfs | A / B, ▲ / ▼, ON / OFF |
| Betriebsfrequenz | 433Mhz |
| Enkodierung Chip | EV1527 |
| Sendeentfernung | 500 Meter / 1500 Fuß (theoretisch) |
| Einheit Mass | 85 x 36 x 16 mm |
Verdrahtung:
1) Verdrahtung für DC Lampe:
Wenn Sie eine DC Lampe steuern möchten, machen wie folgende. Bitte beachten Sie das Anschlussdiagramm.
1.1 Verbinden Sie das Phasenkabel der AC Stromversorgung an Klemme <L>, und Verbinden Sie das Neutralleiter der AC Stromversorgung an Klemme <N>.
1.2 Verbinden Klemme <NO> an Pluspol der DC Stromversorgung, Verbinden Klemme <COM> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.

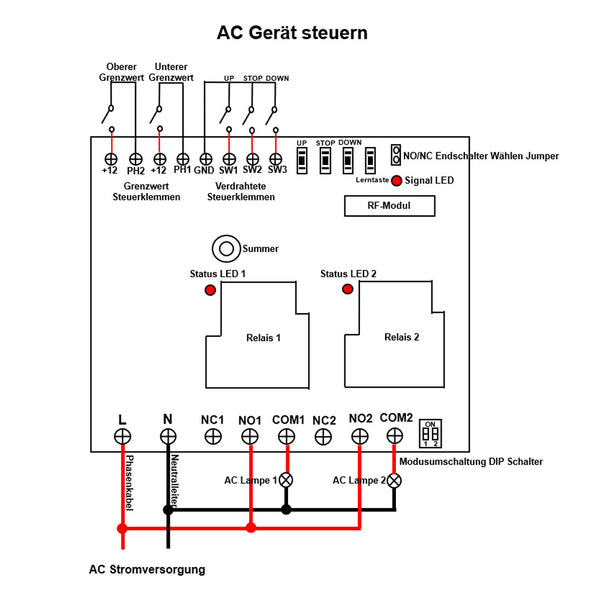

2) Verdrahtung für AC Lampe:
Wenn Sie eine AC Lampe steuern möchten, machen Sie wie folgende. Bitte beachten Sie das Anschlussdiagramm.
2.1 Verbinden Sie das Phasenkabel der AC Stromversorgung an Klemme <L>, und Verbinden Sie das Neutralleiter der AC Stromversorgung an Klemme <N>.
2.2 Verbinden Klemme <NO> an das Phasenkabel der AC Stromversorgung, Verbinden Klemme <COM> an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
3) Verdrahtung für AC Motor:
Wenn Sie einen kleinen bidirektionalen AC Motor (drei Steuerleitungen) steuern möchten, machen Sie wie folgende. Bitte beachten Sie das Anschlussdiagramm.
3.1 Verbinden Sie das Phasenkabel der AC Stromversorgung an Klemme <L>, und Verbinden Sie das Neutralleiter der AC Stromversorgung an Klemme <N>.
3.2 Verbinden Sie das Phasenkabel der AC Stromversorgung mit den Klemmen <NO> der beiden Relais, und Verbinden Sie den Neutralleiter der AC Stromversorgung mit dem gemeinsamen Draht des AC Motors.
3.3 Verbinden Sie die Vorwärts- und Rückwärtskabel des AC Motors mit den Klemmen <COM> der beiden Relais. Durch Vertauschen dieser beiden Kabel können Sie die Drehrichtung des Motors ändern.
4) Verdrahtung für AC 380V Motor:
Wenn Sie einen AC 380V Motor, bitte beachten Sie das Anschlussdiagramm.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Schalten Sie das erste Bit und das zweite Bit des DIP Schalter aus. Die Signal-LED blinkt 1 Mal und der Summer ertönt 1 Mal.
Betrieb mit dem Sender CP-2L:
Halten Sie Taste ▲ gedrückt → Das Relais 1 wird aktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden angeschlossen, zwei Klemmen <NC1> und <COM1> werden getrennt.
Lassen Sie Taste ▲ los → Das Relais 1 wird deaktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden getrennt, zwei Klemmen <NC1> und <COM1> werden angeschlossen.
Halten Sie Taste ▼ gedrückt → Das Relais 2 wird aktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden angeschlossen, zwei Klemmen <NC2> und <COM2> werden getrennt.
Lassen Sie Taste ▼ los → Das Relais 2 wird deaktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden getrennt, zwei Klemmen <NC2> und <COM2> werden angeschlossen.
Betrieb mit den manuellen Tasten am Empfänger:
Halten Sie Taste UP gedrückt → Relais 1 wird aktiviert.
Lassen Sie Taste UP los → Relais 1 wird deaktiviert.
Halten Sie Taste DOWN gedrückt → Relais 2 wird aktiviert.
Lassen Sie Taste DOWN los → Relais 2 wird deaktiviert.
2) Einstellung der Modus Selbstsichernd: Schalten Sie das erste Bit ein, und das zweite Bit des DIP Schalter aus. Die Signal-LED blinkt 2 Mal und der Summer ertönt 2 Mal.
Betrieb mit dem Sender CP-2L:
Drücken Sie Taste ▲ → Das Relais 1 wird aktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden angeschlossen, zwei Klemmen <NC1> und <COM1> werden getrennt.
Drücken Sie erneut die Taste ▲ → Das Relais 1 wird deaktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden getrennt, zwei Klemmen <NC1> und <COM1> werden angeschlossen.
Drücken Sie Taste ▼ → Das Relais 2 wird aktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden angeschlossen, zwei Klemmen <NC2> und <COM2> werden getrennt.
Drücken Sie erneut die Taste ▼ → Das Relais 2 wird deaktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden getrennt, zwei Klemmen <NC2> und <COM2> werden angeschlossen.
Betrieb mit den manuellen Tasten am Empfänger:
Drücken Sie Taste UP → Relais 1 wird aktiviert.
Drücken Sie erneut die Taste UP → Relais 1 wird deaktiviert.
Drücken Sie Taste DOWN → Relais 2 wird aktiviert.
Drücken Sie erneut die Taste DOWN → Relais 2 wird deaktiviert.
3) Einstellung der Modus Verriegelung: Schalten Sie das erste Bit aus, und das zweite Bit des DIP Schalter ein. Die Signal-LED blinkt 3 Mal und der Summer ertönt 3 Mal.
Betrieb mit dem Sender CP-3L:
Drücken Sie Taste ▲ → Das Relais 1 wird aktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden angeschlossen, zwei Klemmen <NC1> und <COM1> werden getrennt.
Drücken Sie Taste ■ → Das Relais 1 wird deaktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden getrennt, zwei Klemmen <NC1> und <COM1> werden angeschlossen.
Drücken Sie Taste ▼ → Das Relais 2 wird aktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden angeschlossen, zwei Klemmen <NC2> und <COM2> werden getrennt.
Drücken Sie Taste ■ → Das Relais 2 wird deaktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden getrennt, zwei Klemmen <NC2> und <COM2> werden angeschlossen.
Betrieb mit den manuellen Tasten am Empfänger:
Drücken Sie Taste UP → Relais 1 wird aktiviert.
Drücken Sie Taste STOP → Relais 1 wird deaktiviert.
Drücken Sie Taste DOWN → Relais 2 wird aktiviert.
Drücken Sie Taste STOP→ Relais 2 wird deaktiviert.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanal 2): Schalten Sie das erste Bit und das zweite Bit des DIP Schalter ein. Die Signal-LED blinkt 4 Mal und der Summer ertönt 4 Mal.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Steuern Geräts verwenden.
Beispielsweise können Sie zwei oder drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen <UP>, <DOWN>, <STOP> und <GND> anschließen.
1) Steuermodus Momentan: Beispielsweise verbinden Sie 2-Tasten-Handschalter (Modell 0040025).
Wenn Sie die Taste UP drücken und halten, werden zwei Klemmen <UP> und <GND> angeschlossen. Dann wird Relais 1 aktiviert. Und wenn Sie die Taste UP loslassen, werden zwei Klemmen <UP> und <GND> getrennt. Dann wird Relais 1 deaktiviert.
Wenn Sie die Taste DOWN drücken und halten, werden zwei Klemmen <DOWN> und <GND> angeschlossen. Dann wird Relais 2 aktiviert. Und wenn Sie die Taste DOWN loslassen, werden zwei Klemmen <DOWN> und <GND> getrennt. Dann wird Relais 2 deaktiviert.
2) Steuermodus Selbstsichernd: Beispielsweise verbinden Sie 2-Tasten-Handschalter (Modell 0040025).
Wenn Sie die Taste UP drücken, werden zwei Klemmen <UP> und <GND> angeschlossen. Dann wird Relais 1 aktiviert. Und wenn Sie die Taste UP erneut drücken, werden zwei Klemmen <UP> und <GND> getrennt. Dann wird Relais 1 deaktiviert.
Wenn Sie die Taste DOWN drücken, werden zwei Klemmen <DOWN> und <GND> angeschlossen. Dann wird Relais 2 aktiviert. Und wenn Sie die Taste DOWN erneut drücken, werden zwei Klemmen <DOWN> und <GND> getrennt. Dann wird Relais 2 deaktiviert.
3) Steuermodus Verriegelung: Beispielsweise Verbinden Sie 3-Tasten-Handschalter (Modell 0040024).
Wenn Sie die Taste UP drücken, werden zwei Klemmen <UP> und <GND> angeschlossen. Dann wird Relais 1 aktiviert. Und wenn Sie die Taste STOP drücken, werden zwei Klemmen <STOP> und <GND> angeschlossen. Dann wird Relais 1 deaktiviert.
Wenn Sie die Taste DOWN drücken, werden zwei Klemmen <DOWN> und <GND> angeschlossen. Dann wird Relais 2 aktiviert. Und wenn Sie die Taste STOP drücken, werden zwei Klemmen <STOP> und <GND> angeschlossen. Dann wird Relais 2 deaktiviert.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit mit normalerweise geschlossenem oder normalerweise offenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Geräts verwenden.
Der Empfänger verfügt über zwei Pins zum Umschalten zwischen normalerweise offenen und normalerweise geschlossenen Endschaltern.
Beachten: Der Empfänger muss nach dem Umschalten des Endschaltertyps neu gestartet werden.
Wenn Sie beispielsweise zwei Pins mit einer Jumper Brücke kurzschließen, können Sie einen normalerweise geschlossenen Endschalter an zwei Klemmen von <Oberer Grenzwert> anschließen, und einen weiteren normalerweise geschlossenen Endschalter an zwei Klemmen von <Unterer Grenzwert> anschließen.
Wenn sich der Motor in positiver Richtung dreht, wenn zwei Klemmen von <Oberer Grenzwert> getrennt sind, Motor stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht, wenn zwei Klemmen von <Unterer Grenzwert> getrennt sind, Motor stoppt automatisch.
Wenn Sie beispielsweise keine zwei Pins kurzschließen, können Sie einen normalerweise offenen Endschalter an zwei Klemmen von <Oberer Grenzwert> anschließen, und einen weiteren normalerweise offenen Endschalter an zwei Klemmen von <Unterer Grenzwert> anschließen.
Wenn sich der Motor in positiver Richtung dreht, wenn zwei Klemmen von <Oberer Grenzwert> angeschlossen sind, Motor stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht, wenn zwei Klemmen von <Unterer Grenzwert> angeschlossen sind, Motor stoppt automatisch.
Beachten:
Wenn die Endschalteranklemmen des Empfängers auf den Normalerweise-Geschlossenen-Typ eingestellt sind, müssen Sie, wenn Sie den Endschalter nicht verwenden, die oberen und unteren Endschalteranklemmen getrennt kurzschließen.
Wenn die Endschalteranklemmen des Empfängers auf den Normalerweise-Geöffneten-Typ eingestellt sind, müssen Sie, wenn Sie den Endschalter nicht verwenden, keinen Kurzschluss an den oberen und unteren Endschalteranklemmen herstellen.
