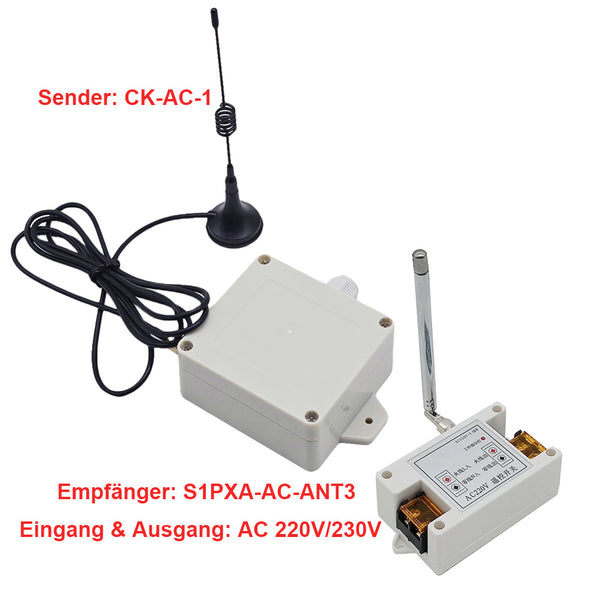

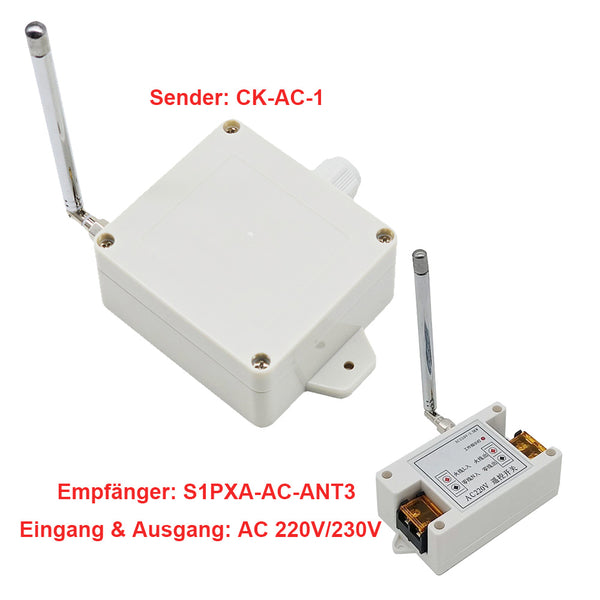

Lieferumfang:

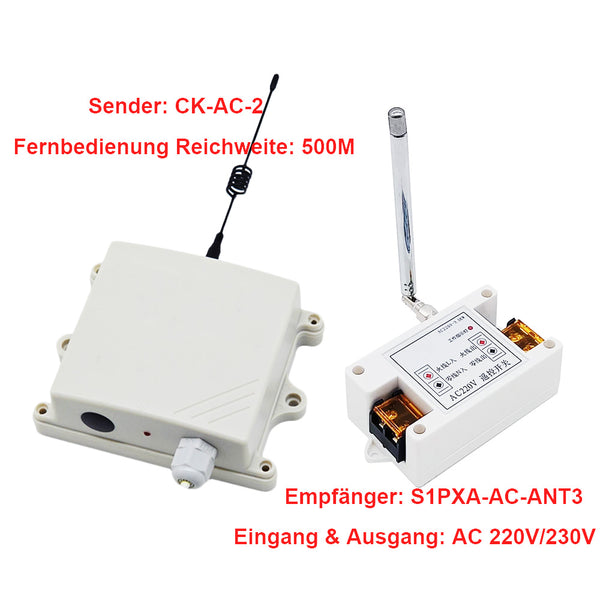

1 x Empfänger: S1PXA-AC-ANT3
1 x Sender: CK-AC-1
1 x Bedienungsanleitung
Anwendung:
Dieses Funkschalter Set (Modell 0023002) besteht aus einem Sender (CK-AC-1) und einem Empfänger (S1PXA-AC). Es wird verwendet, um ein anderes AC-Gerät drahtlos über das AC-Spannungsausgangssignal von einem Gerät zu steuern. Es kann zur synchronen drahtlosen Steuerung verschiedener Geräte im Haushalt, in der Industrie und in der Landwirtschaft verwendet werden, wie z. B. der drahtlosen Steuerung des Warnhosts und der Warnhupe, der drahtlosen Steuerung der Lichter, der drahtlosen Synchronisationssteuerung von Geräten usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Arbeitsbereich: Bis zu 200m (600 ft) in offenen Bereichen.
Universalnetzteil: AC 85~240V
AC Stromversorgung Ausgang: Es kann Wechselstrom Geräte mit einer Spannung im Bereich von 85~240V AC steuern (z. B. AC Geräte mit 110V, 120V, 220V oder 240V).
Hohe Leistung: Es kann bei maximalem Strom 15A arbeiten.
Arbeitsmodus: Verriegelung

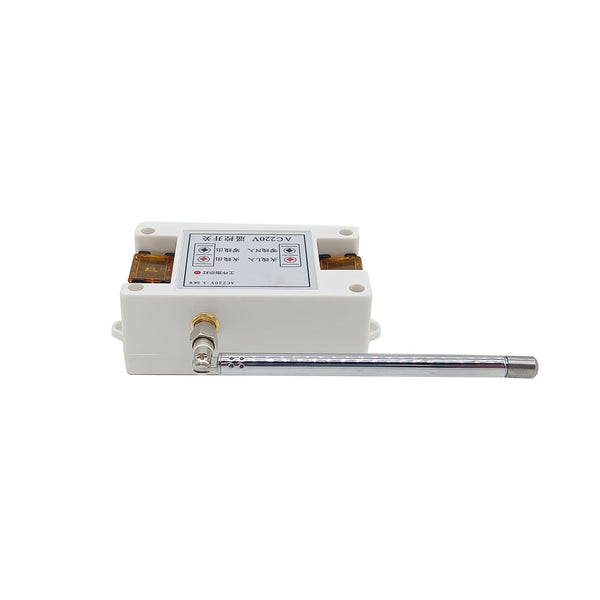

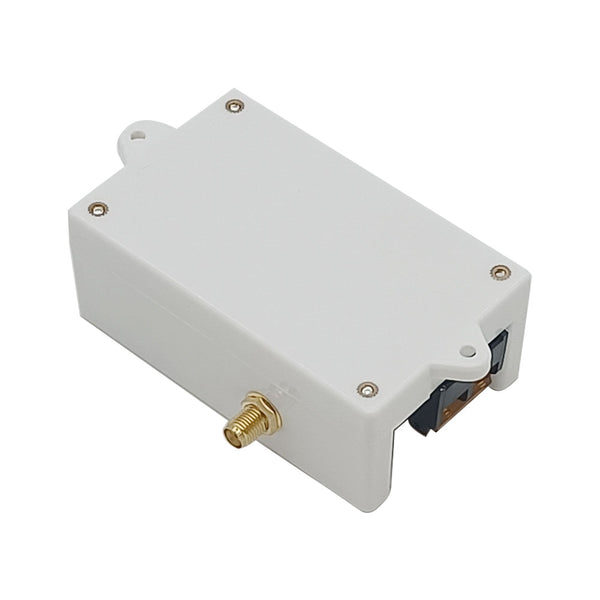

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.

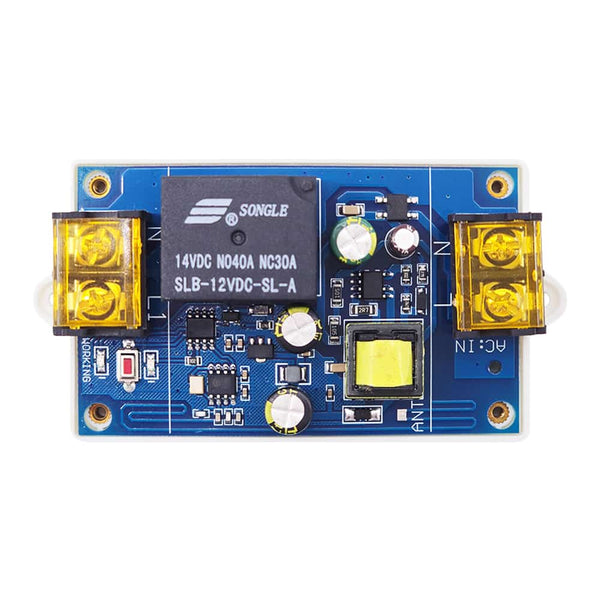

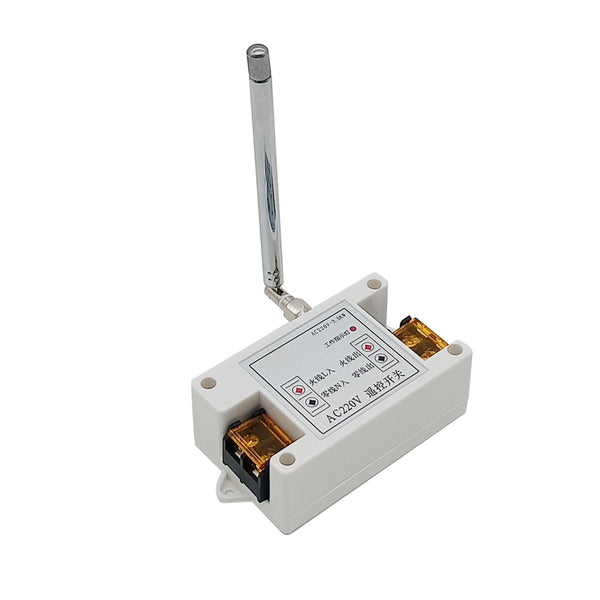

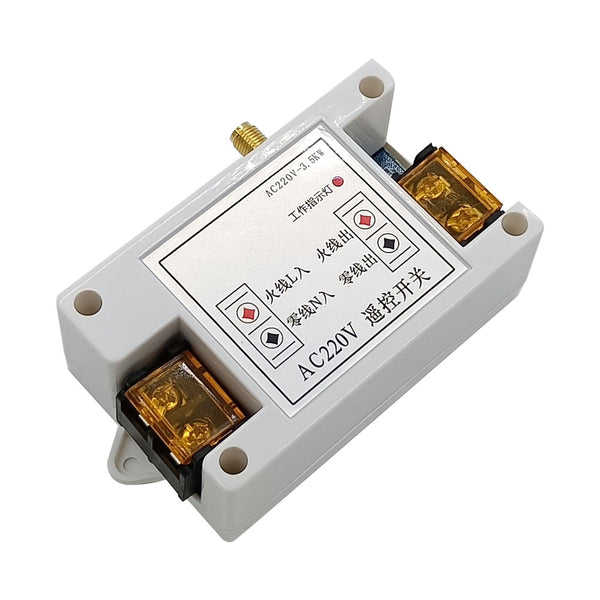

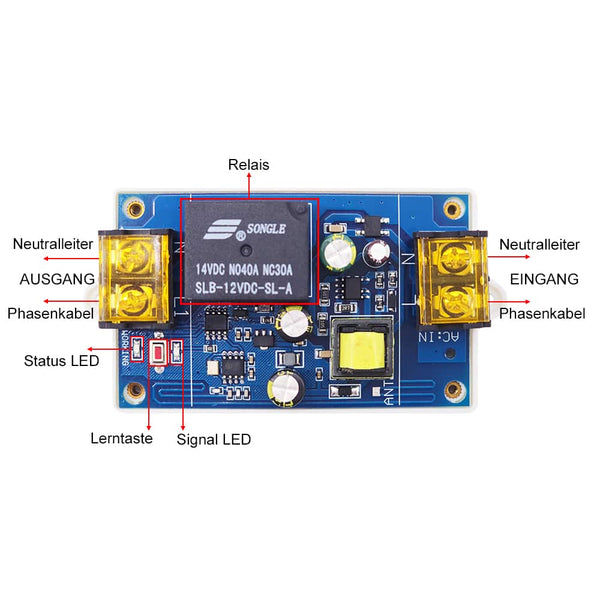

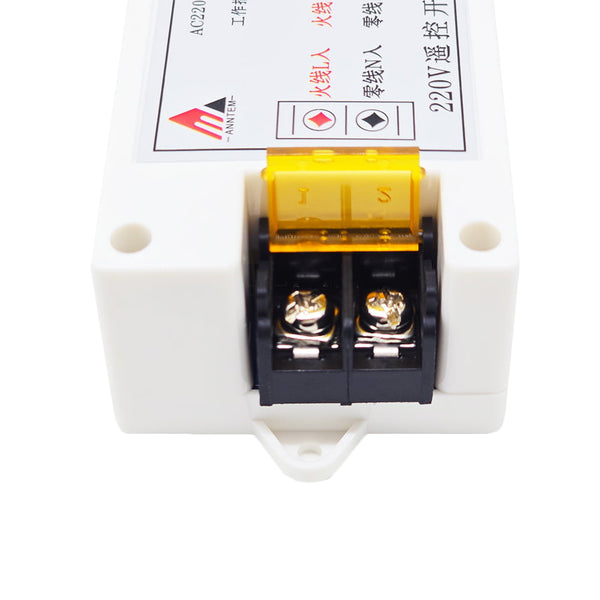

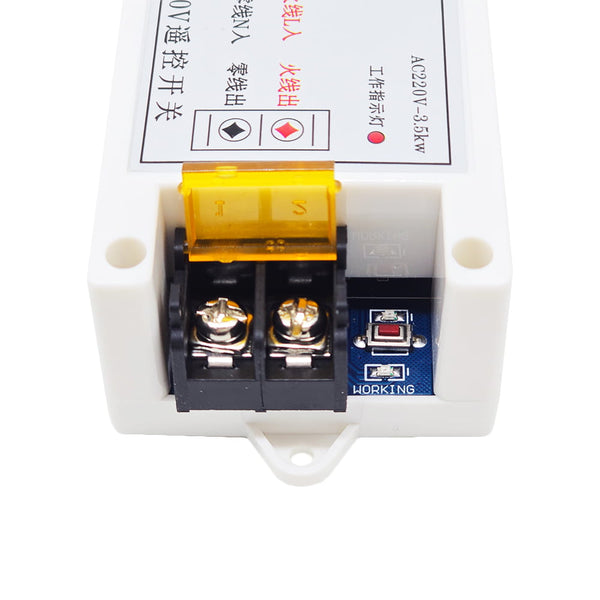

Parameter des Empfängers S1PXA-AC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 85V~240V AC |
| Betriebsfrequenz | 433.92MHz |
| Ausgangsart | 85~240V AC (110V/120V/220V/240V), wie eingangsspannung |
| Kanal | 1 CH |
| Maximaler Laststrom | 15A |
| Maximale Lastleistung | 1,5 KW bei 110V oder 3,5 KW bei 220V |
| Arbeitsmodus | Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Maße der PCB | 90 x 47 x 23 mm |
| Maße des Gehäuses | 96 x 50 x 33 mm |

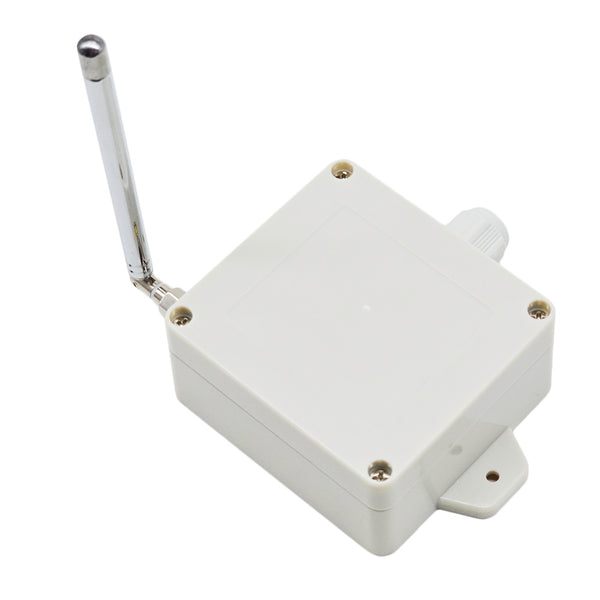

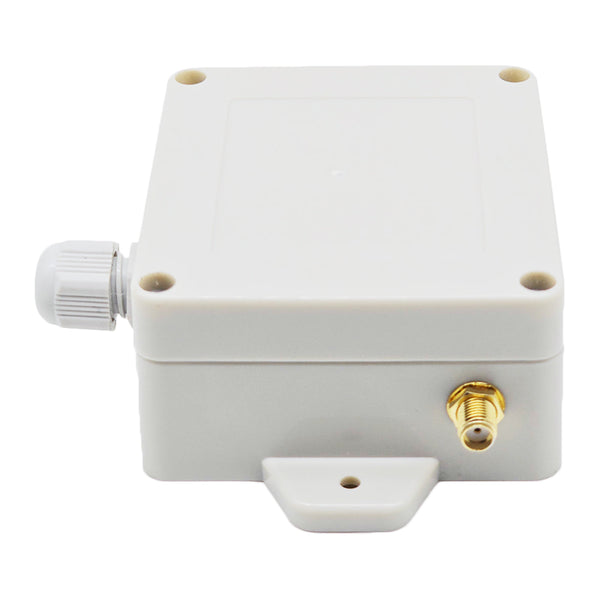

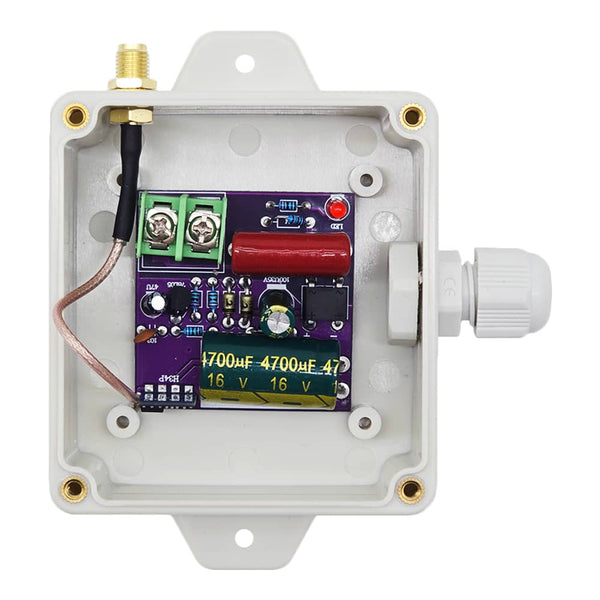

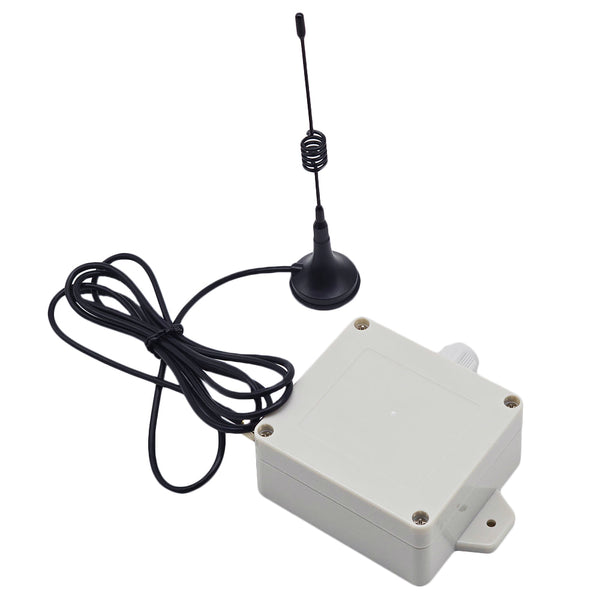

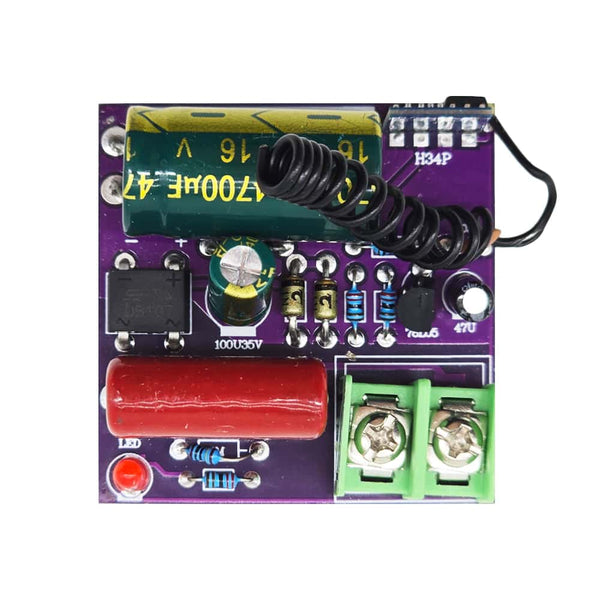

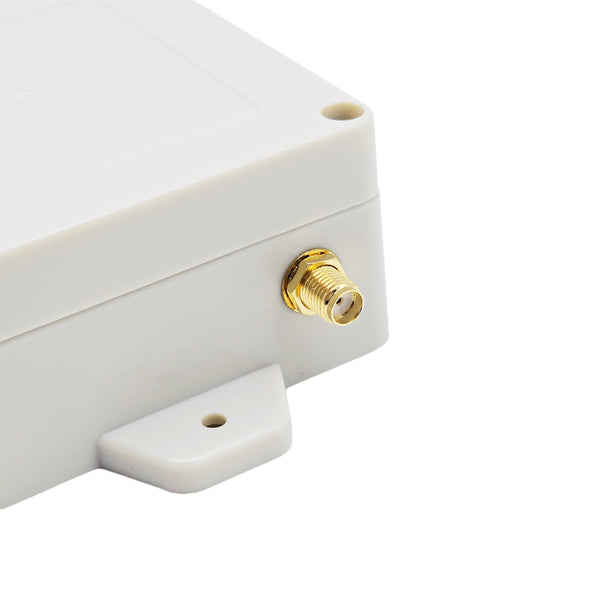

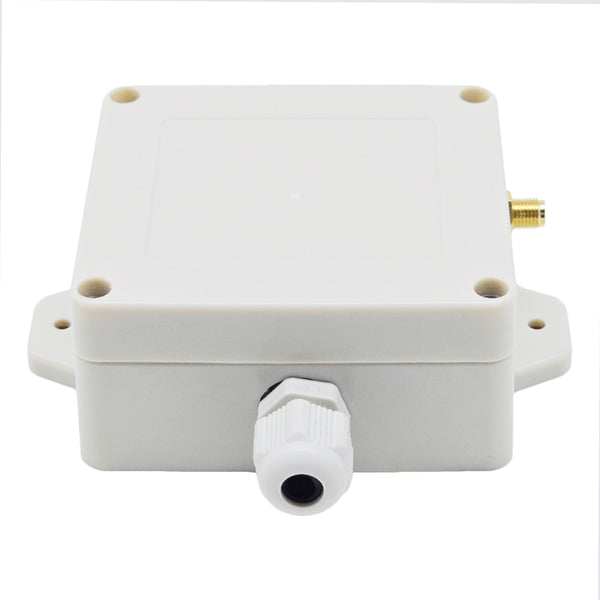

Sender CK-AC-1 Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 110~220V AC |
| Auslösung Methode | Wenn die Eingangsklemmen eine Wechselspannung erhalten, sendet der Sender das Funksignal "ON". Wenn die Eingangsklemmen die Wechselspannung verlieren, sendet der Sender das Funksignal "OFF". |
| Betriebsfrequenz | 433.92MHz (315 MHz kundenspezifisch) |
| Sendeentfernung | 200m / 600ft (Theoretisch) |
| Maße der PCB | 41 x 41 x 16 mm |
| Maße des Gehäuse | 78 x 71 x 37 mm |
Arbeitsprinzip:
Der Sender CK-AC-1 ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 110V~220V AC Strom aktiviert wird. Es verfügt über 2 Eingangsklemmen zum Anschließen eines Wechselspannung Signals von einem Gerät, wie Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Wechselstrom Sirene, Wechselstrom Leuchte oder anderen Wechselstrom Geräten.
Wenn an den Eingangsklemmen eine Wechselspannung angelegt wird, sendet es ein Funksignal "ON". Wenn es aufhört, Wechselspannung zu empfangen, sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein AC-Spannungssignal oder ein AC-Ausgangssignal von einem Gerät zu steuern.

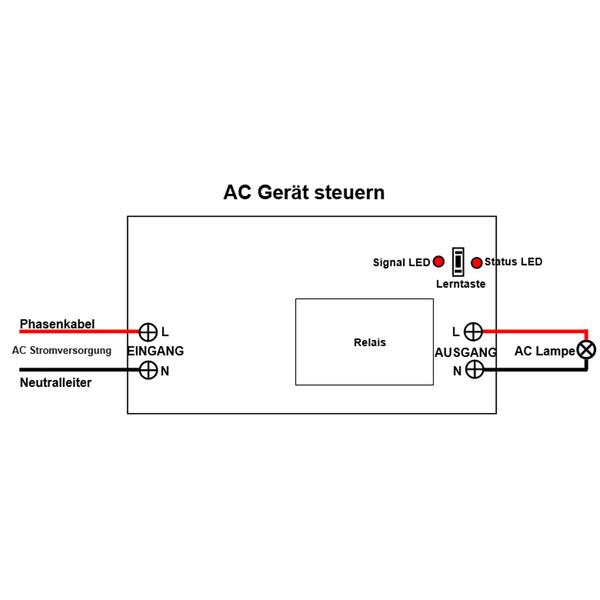

Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 110~220V Wechselstromsignal des Geräts B steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die AC-Ausgangsklemme von Gerät B an die Eingangsklemme des Senders an.
3. Wenn Gerät B ein Wechselstromsignal an den Sender sendet, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Wechselstromsignal mehr an den Sender sendet, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
