Lieferumfang:

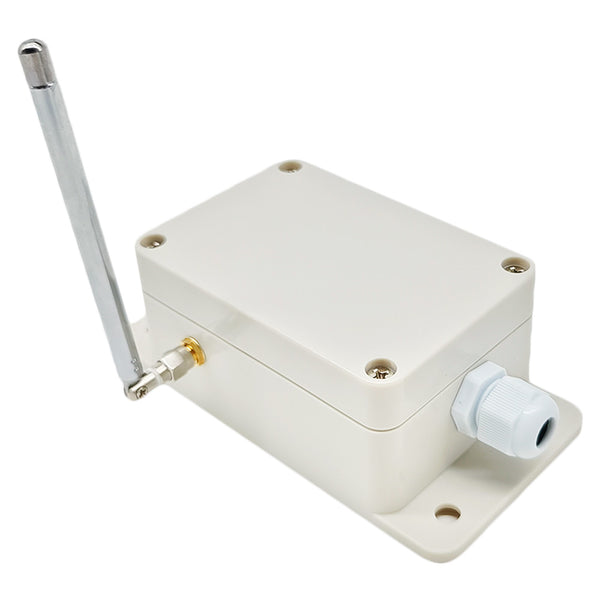

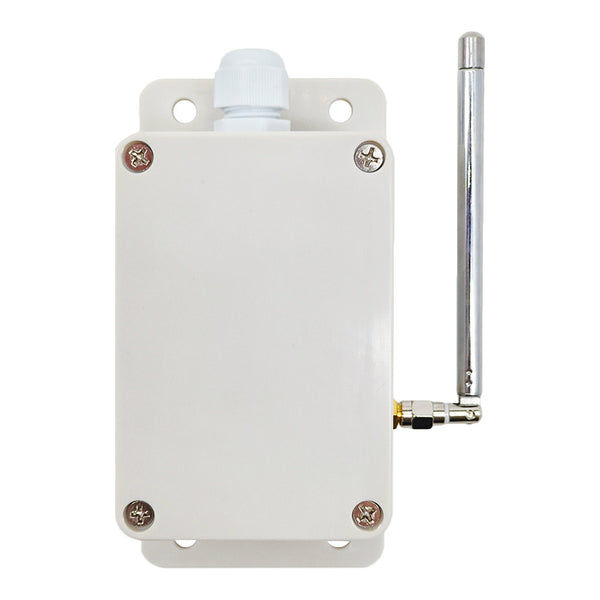

1 x Empfänger: S1PU-AC-ANT3
1 x Sender: CB-2
1 x Sender: CB-2N-2
2 x Wasserstand Sensoren
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit trockenem Relaisausgang, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden kann. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere. Der Sender und der Empfänger bilden ein Funk-Fernbedienungssystem. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

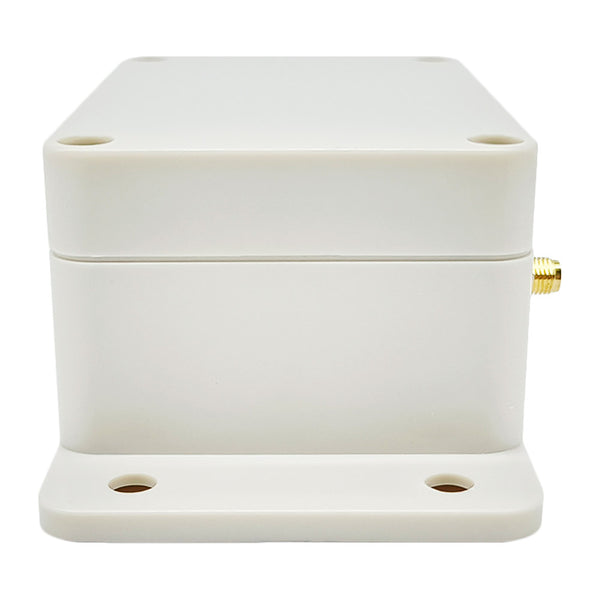

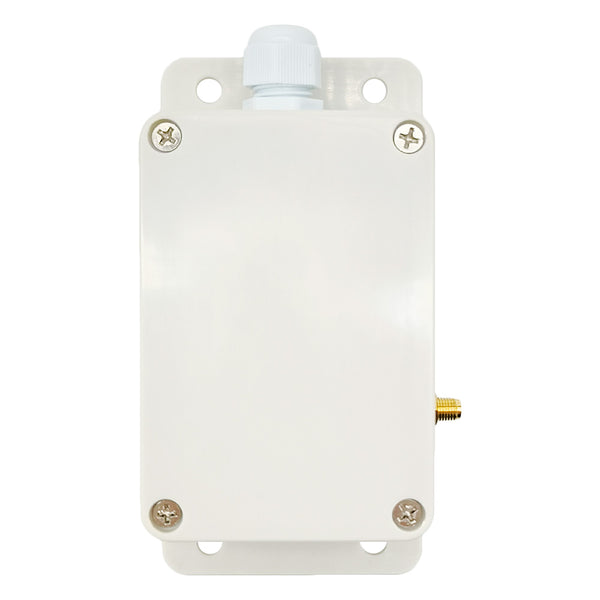

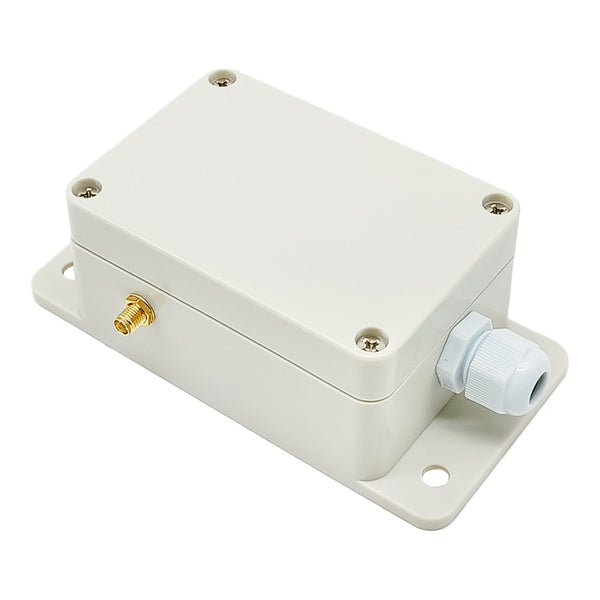

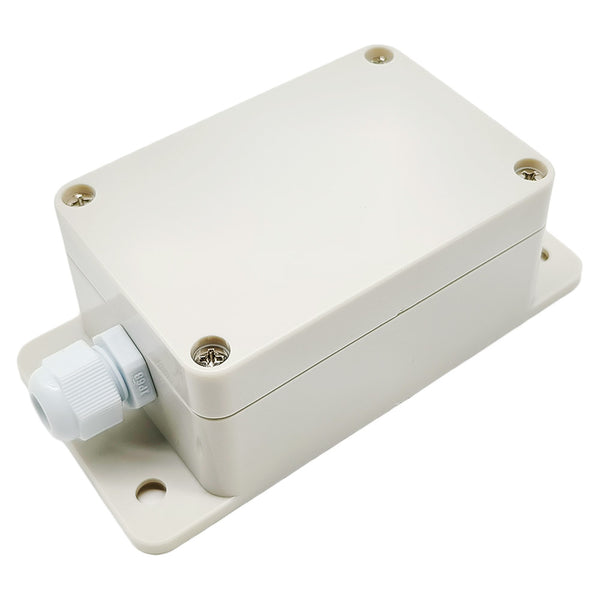

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.

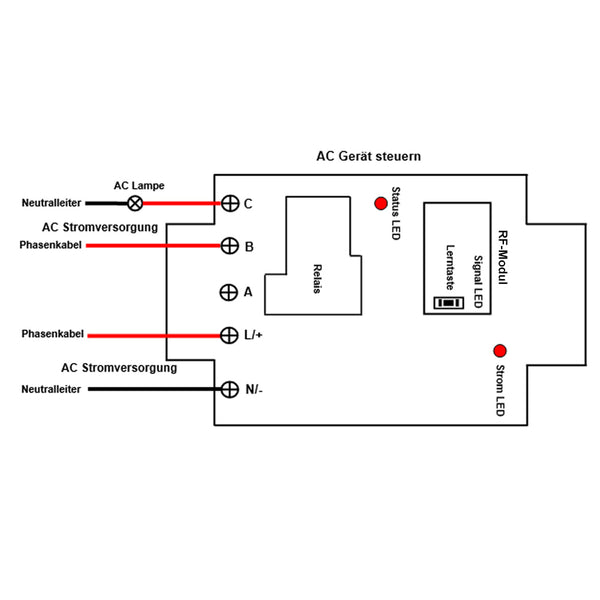

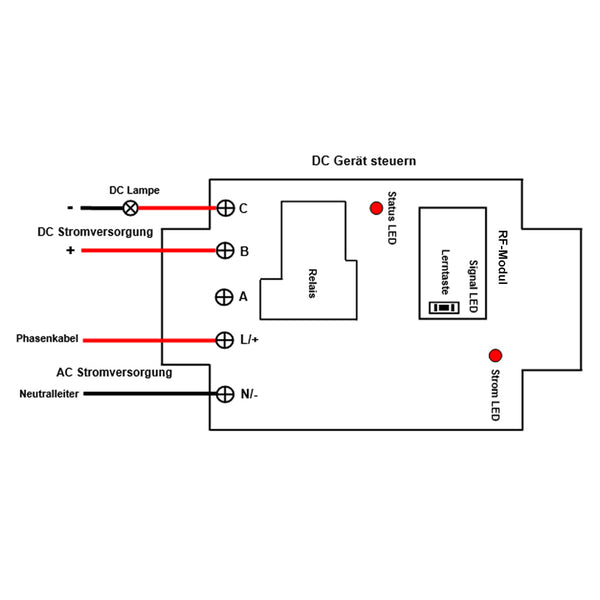

Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

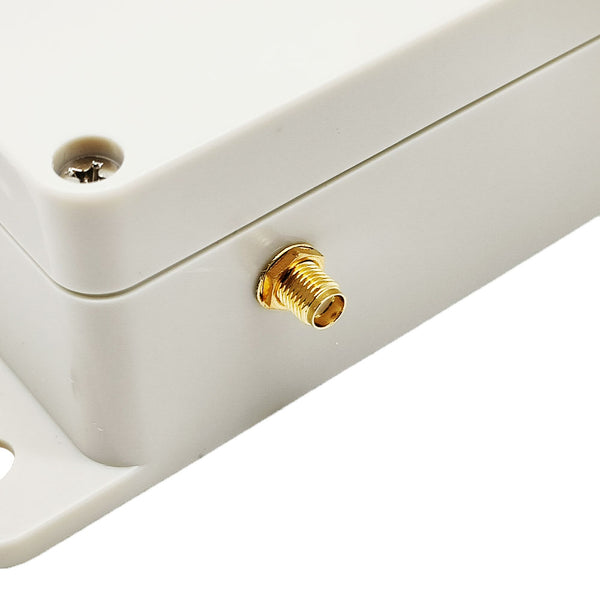

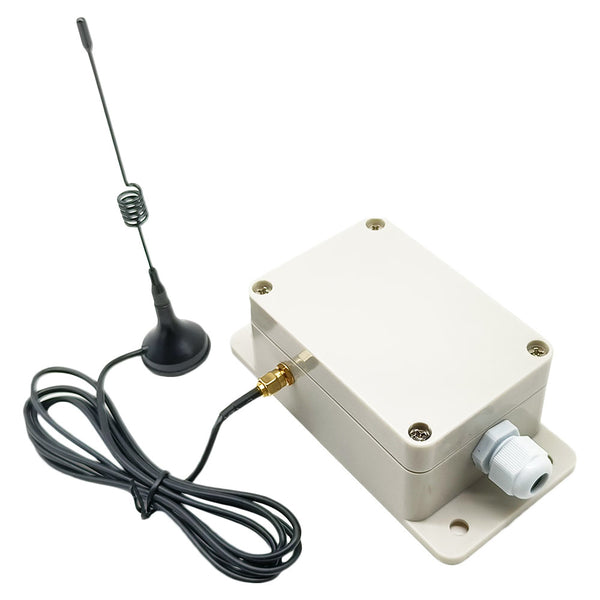

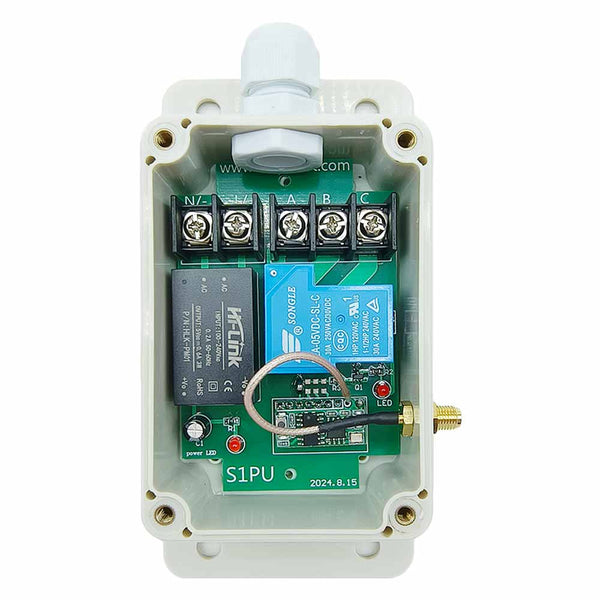

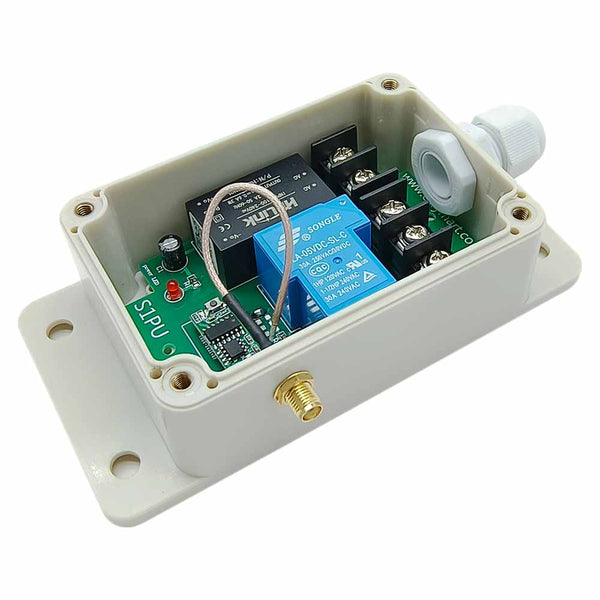

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede Sendertaste einen Empfänger steuern. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere.
Parameter des Empfängers:
Modell: S1PU-AC-ANT3
Betriebsspannung: AC110~240V (110V/120V/220V/240V)
Arbeitsfrequenz: 315 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsmodus: Verriegelung
Betriebstemperatur: -20°C bis +70°C

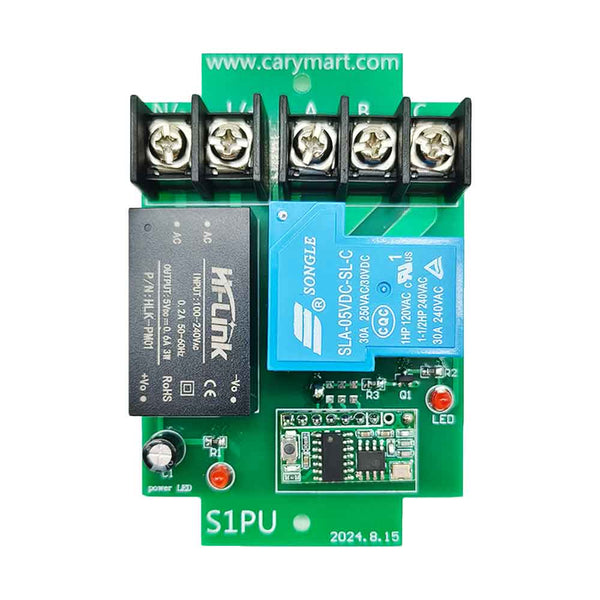

Maße der PCB: 90 x 59 x 18 mm

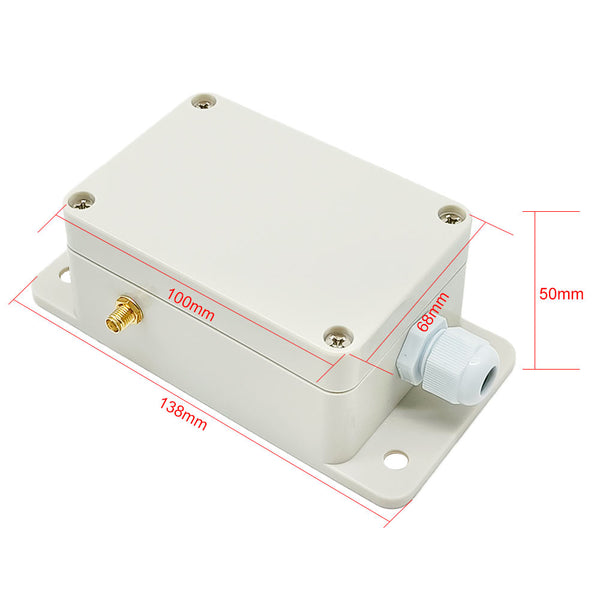

Maße des Gehäuses: 138 x 68 x 50 mm
Sender:

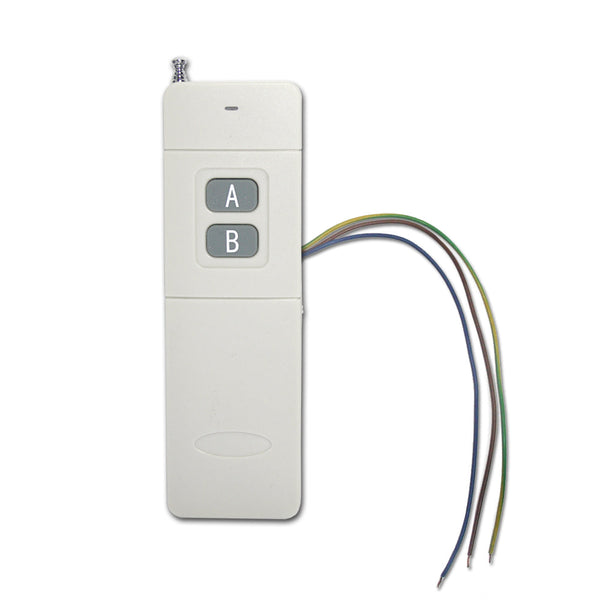

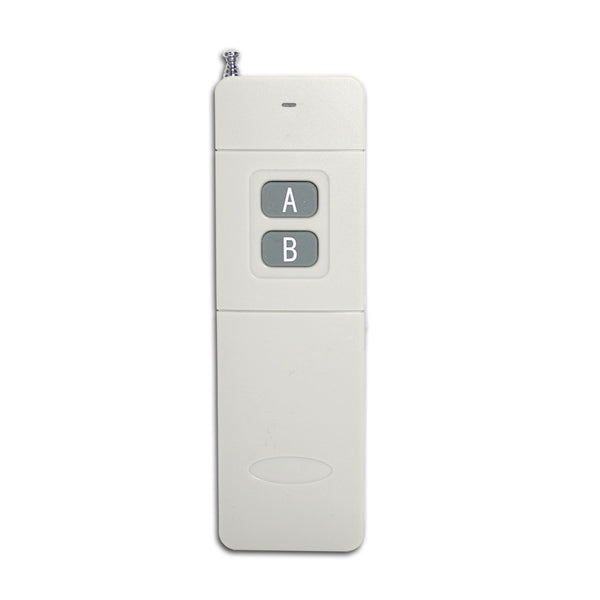

Modell: 0021024 (CB-2)
Kanal/Knopf: 2

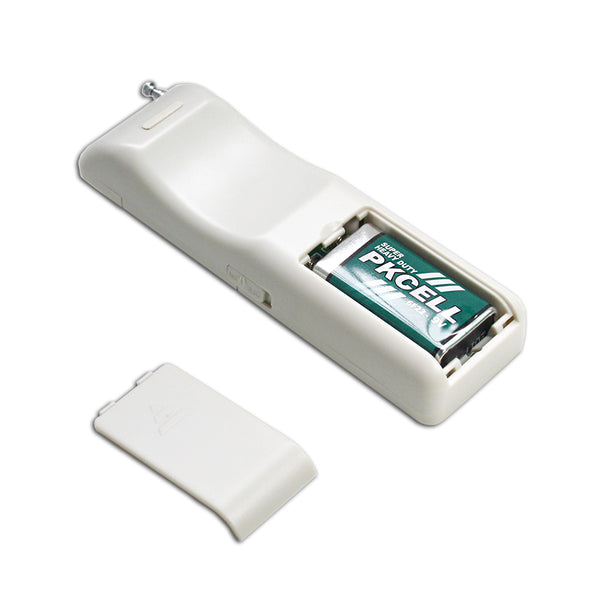

Betriebsspannung: 9V (1 x 6F22-9V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode mit Löten, bis zu 6561 Kodes
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 135 x 42 x 25 mm
Modell: 0021046 (CB-2N-2)
Mit externen Triggerdrähten.
Auslösung Methode: Wenn Kabel 1 und Kabel 3 verbunden sind, es wird ein Funksignal "ON" gesendet. Wenn Kabel 2 und Kabel 3 verbunden sind, es wird ein Funksignal "OFF" gesendet.
Kanal/Knopf: 2
Symbol des Knopfs: A, B
Betriebsspannung: 9V (1 x 6F22-9V Batterie, kann eine Wochen lang verwendet werden; oder 1 x 9V wiederaufladbare Lithiumbatterie, kann zwei Wochen lang verwendet werden. Wenn Sie eine längere Arbeitszeit wünschen, verwenden Sie bitte ein 9V Stromadapter.)
Betriebsstrom: 30mA
Betriebsfrequenz: 315Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Es hat einen Netzschalter an der Seite.
Einheit Mass: 135 x 42 x 25 mm

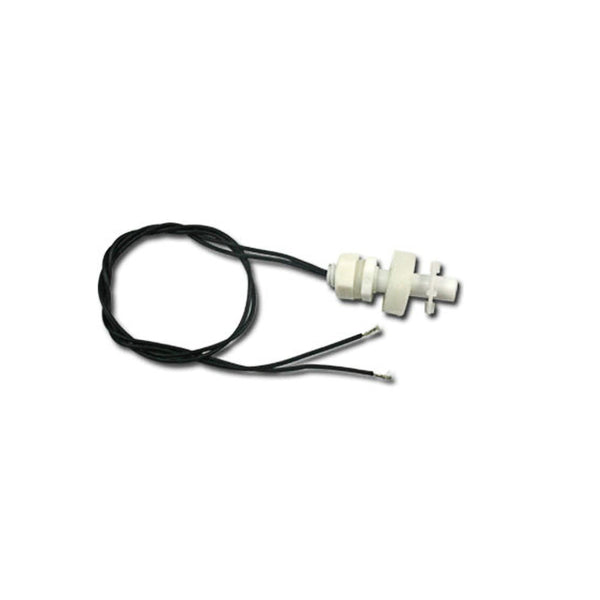

Wasserstand Sensor:
Körper Material: PP
Floss Material: PP
Temperatur:-10~85℃
Max. Spannung: DC100V
Max. Strom: 0.5A
Max. Leistung: 10W
Arbeitsentfernung:
Der maximale Arbeitsabstand kann 3000 Fuß oder 1000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Funktionsprinzip des Senders CB-2N-2:
Der Sender CB-2N-2 ist eine Spezial Fernbedienung mit normalerweise offenem Kontakt. Es verfügt über 3 Eingangsleitungen zum Verbinden von zwei Geräten mit normalerweise offenem Kontakt, wie Warnhost, Kabeldetektoren, verschiedenen Sensoren, Endschaltern, speicherprogrammierbaren Steuerungen, usw.
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das das Gerät A über das Gerät B mit einem normalerweise offenen Kontakt drahtlos steuern kann.
Arbeitsprozess:
Wenn Sie das Gerät A über die normalerweise offenen Kontakte des Geräts B steuern möchten, machen wie folgende:
1. Schließen Sie das Gerät A an den Empfänger an.
2. Schließen Sie den normalerweise offenen Kontakt 1 von Gerät B an die Eingangsleitungen 1 und 3 des Senders an.
3. Schließen Sie den normalerweise offenen Kontakt 2 von Gerät B an die Eingangsleitungen 2 und 3 des Senders an.
4. Wenn der normalerweise offene Kontakt 1 angeschlossen ist, und die Eingangsleitungen 1 und 3 des Senders sind ebenfalls angeschlossen, sendet der Sender automatisch ein Funksignal "ON" aus, das der Funktion der Taste "ON" am Sender entspricht. Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
5. Wenn der normalerweise offene Kontakt 2 angeschlossen ist, und die Eingangsleitungen 2 und 3 des Senders sind ebenfalls angeschlossen, sendet der Sender automatisch ein Funksignal "OFF" aus, das der Funktion der Taste "OFF" am Sender entspricht. Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
Verwendung
1. Installation:
1) Setzen Sie den Wasserstandsensor 1 nach unten und an der Position mit niedrigem Wasserstand im Tank installieren.
Setzen Sie den Wasserstandsensor 2 nach oben und an der Position mit hohe Wasserstand im Tank installieren.
2) Verbinden Sie zwei Kabel des Wasserstand Sensors 1 an Kabel 1 und Kabel 3 des Senders CB-2N-2.
3) Verbinden Sie zwei Kabel des Wasserstand Sensors 2 an Kabel 2 und Kabel 3 des Senders CB-2N-2.
4) Verbinden Sie drei Kabel der 380V Stromversorgung an die Eingangsanschlüsse "L1", "L2" und "L3" des Empfängers.
5) Verbinden Sie drei Kabel der 380V Pumpe an die Ausgangsklemmen "T1", "T2" und "T3" des Empfängers.
2. Operation:
1) Steuern Sie die Pumpe per den Sender CB-2:
Drücken Sie die Taste A des Senders CB-2, der Empfänger gibt 380V Stromversorgung aus und schaltet die Pumpe ein.
Drücken Sie die Taste B des Senders CB-2, der Empfänger stoppt die Ausgabe und schaltet die Pumpe aus.
2) Automatische Steuerung der Pumpe per den Sender CB-2N-2 mit dem Wasserstand Sensor:
Wenn das Wasser auf einen niedrigen Wasserstand fällt, zwei Kabel des Wasserstand Sensors 1 angeschlossen sind, sendet der Sender CB-2N-2 automatisch ein Funksignal "ON" aus, das der Funktion der Taste "ON" am Sender entspricht. Wenn der Empfänger dieses Funksignal empfängt, schaltet er den Pumpenmotor ein, um Wasser in den Tank zu pumpen.
Wenn das Wasser auf einen hohen Wasserstand steigt, zwei Kabel des Wasserstand Sensors 2 angeschlossen sind, sendet der Sender CB-2N-2 automatisch ein Funksignal "OFF" aus, das der Funktion der Taste "OFF" am Sender entspricht. Wenn der Empfänger dieses Funksignal empfängt, schaltet er den Pumpenmotor aus, um das Pumpen von Wasser zu stoppen.

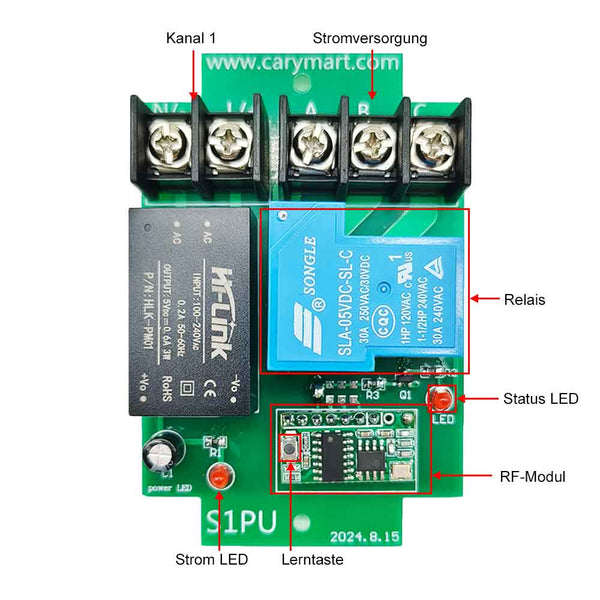

So koppeln Sie den Fernbedienung mit dem Empfänger:
Sie können jede beliebige Taste am Sender beliebig mit dem Empfänger koppeln, den Sie steuern möchten.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
