30A Relais Hoher Ausgangsleistung, Wasserdichtem Funk Fernbedienungsset (Modell 0020444)

Normaler Preis €107,00

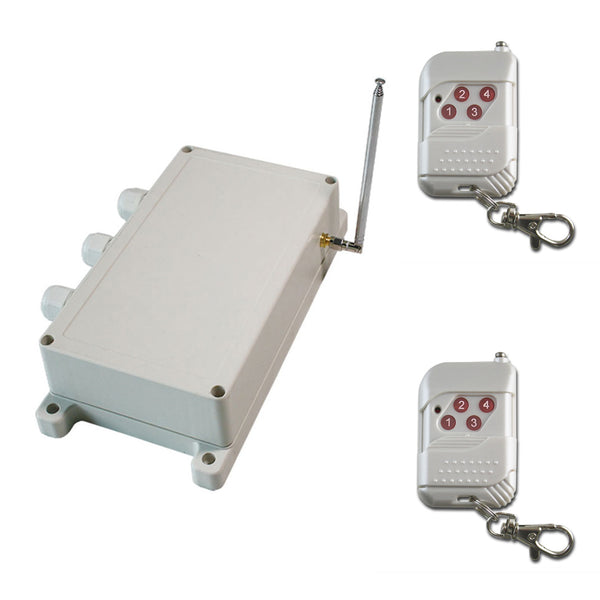

Lieferumfang:
1 x Empfänger: S4PU-DC-ANT3
2 × Sender: C-4
1 x Bedienungsanleitung

Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 4 trockenem Relaisausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC oder AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.

Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 1000 Meter betragen im Freifeld sein.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 8~80V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

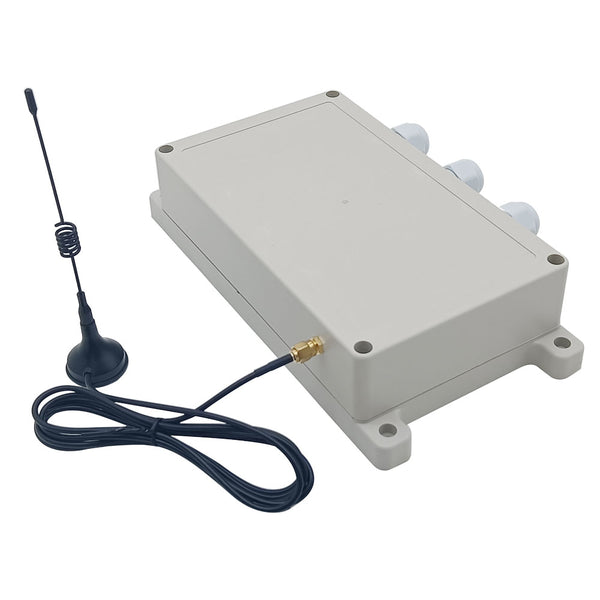

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

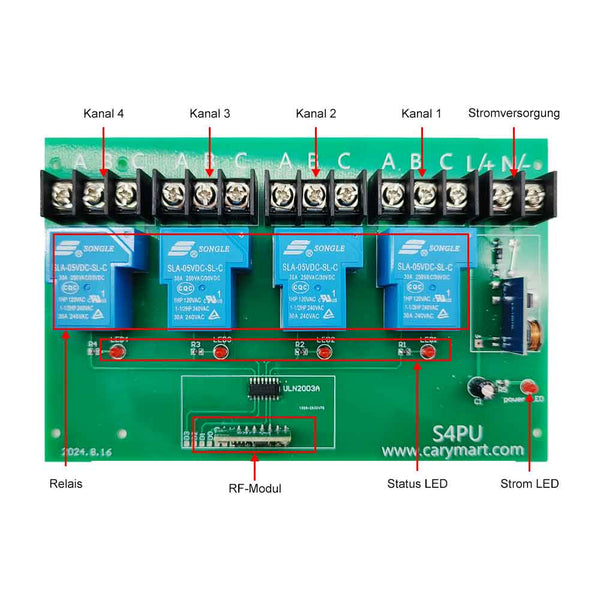

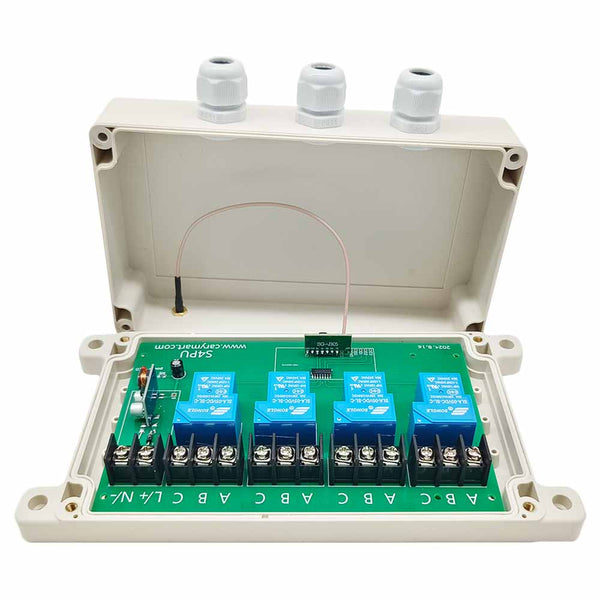

Parameter des Empfängers:
Modell : S4PU-DC-ANT3
Betriebsspannung: 8~80 VDC
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 4 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
8 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi
Betriebstemperatur: -20°C bis +70°C

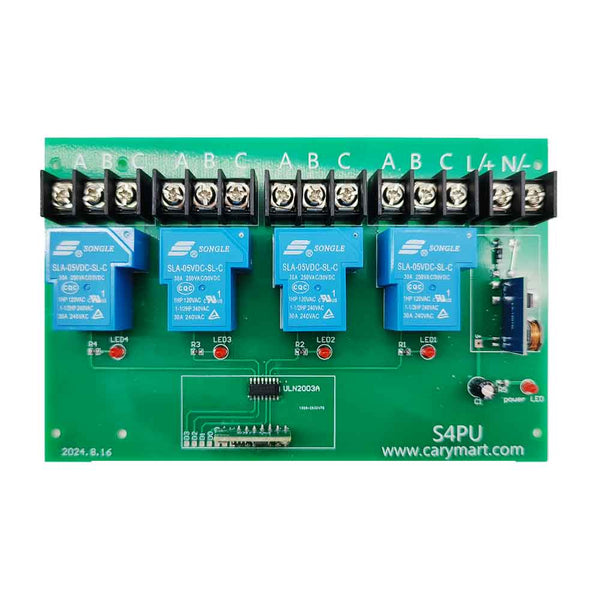

Maße der PCB: 170 x 100 x 18 mm

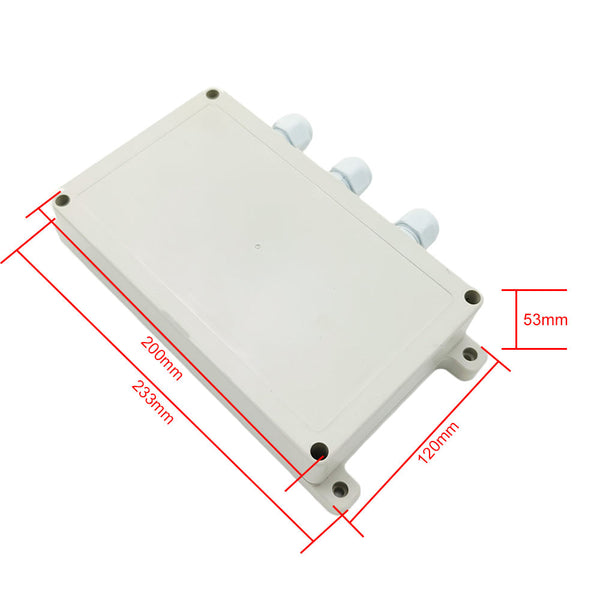

Maße des Gehäuse: 200 x 120 x 53 mm

Sender Parameter:

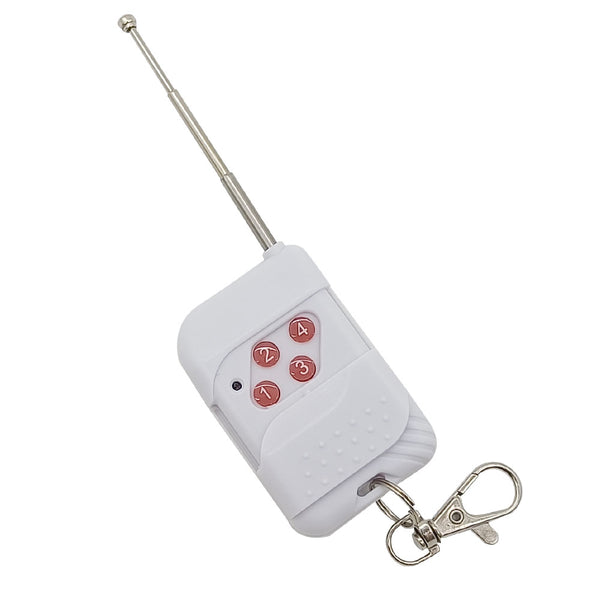

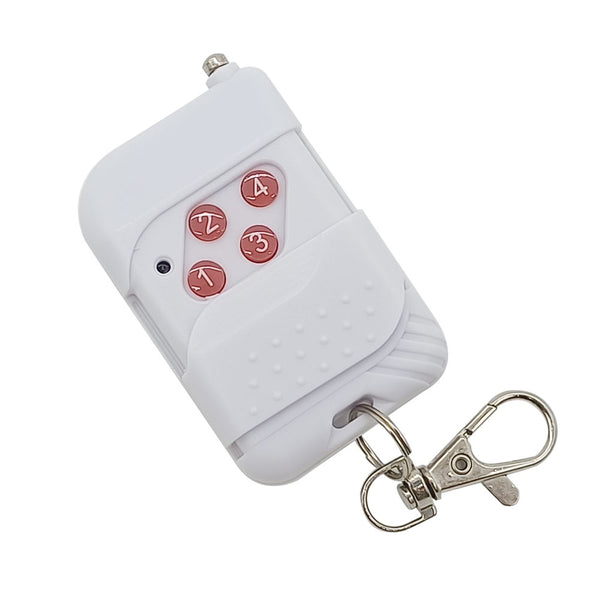

Modell: 0021003 (C-4)
Farbe des Gehäuses: Holzmuster / Weiß
Kanal/Knopf: 4
Symbol des Knopfs: 1, 2, 3, 4
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm

Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CWB-4 (50M, wasserdicht), C-4 (100M), CP-4 / CV-4 (500M) und CB-4 (1000M) usw..

Arbeitsbereich:
Mit dem Fernbedienung wie C-4 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-4.

Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen <A> und <B> sind normalerweise geöffnet; Die Klemmen <A> und <C> sind normalerweise geschlossen.

Verdrahtung:

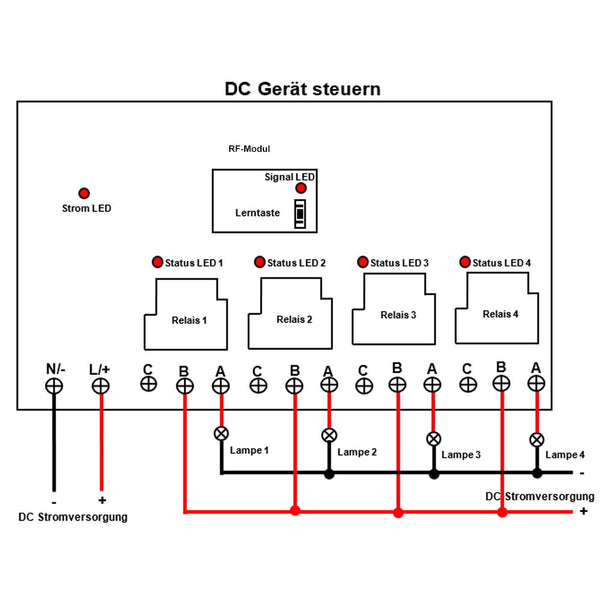

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−>.
1.2 Verbinden Klemme <B> an Pluspol der DC Stromversorgung, Verbinden Klemme <A> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.

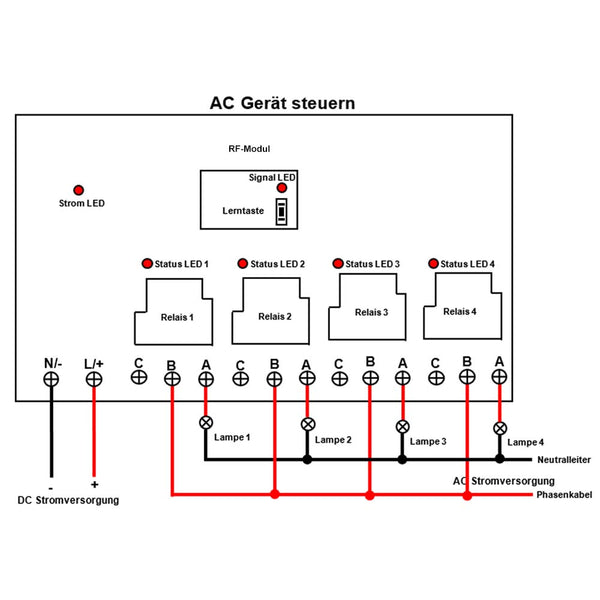

2) Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−>.
2.2 Verbinden Klemme <B> an das Phasenkabel der AC Stromversorgung, Verbinden Klemme <A> an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.

1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-4:
Drücken und halten Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais 1 wird deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken und halten Sie die Taste 4 am Sender: Das Relais 4 im Empfänger wird aktiviert und die angeschlossene Lampe 4 wird eingeschaltet.
Lassen Sie die Taste 4 los:Das Relais 4 wird deaktiviert und die angeschlossene Lampe 4 wird ausgeschaltet.

2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-4:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Das Relais 1 wird deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken Sie die Taste 4 am Sender: Das Relais 4 im Empfänger wird aktiviert und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste 4 erneut: Das Relais 4 wird deaktiviert und die angeschlossene Lampe 4 wird ausgeschaltet.

3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender C-4:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet. Die anderen 3 Relais wird deaktiviert und die anderen 3 angeschlossene Lampen wird ausgeschaltet.
……
Drücken Sie die Taste 4 am Sender: Das Relais 4 im Empfänger wird aktiviert und die angeschlossene Lampe 4 wird eingeschaltet. Die anderen 3 Relais wird deaktiviert und die anderen 3 angeschlossene Lampen wird ausgeschaltet.

4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanäle 2~4): Drücken Sie die Lerntaste im Empfängermodul 5 Mal, die Signal-LED blinkt kontinuierlich 5 Mal und erlischt dann.

5) Einstellung der Modus Momentan (Kanäle 1~3) + Selbstsichernd (Kanal 4): Drücken Sie die Lerntaste im Empfängermodul 6 Mal, die Signal-LED blinkt kontinuierlich 6 Mal und erlischt dann.

6) Einstellung der Modus Momentan (Kanäle 1~2) + Selbstsichernd (Kanäle 3~4): Drücken Sie die Lerntaste im Empfängermodul 7 Mal, die Signal-LED blinkt kontinuierlich 7 Mal und erlischt dann.

7) Einstellung der Modus Momentan (Kanäle 1~2) + Verriegelung (Kanäle 3~4): Drücken Sie die Lerntaste im Empfängermodul 8 Mal, die Signal-LED blinkt kontinuierlich 8 Mal und erlischt dann.

8) Einstellung der Modus Selbstsichernd (Kanäle 1~2) + Verriegelung (Kanäle 3~4): Drücken Sie die Lerntaste im Empfängermodul 9 Mal, die Signal-LED blinkt kontinuierlich 9 Mal und erlischt dann.

So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen des Werks.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie die Taste 1 am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste 1 erfolgreich war. Drücken Sie dann die Taste 2 am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste 2 erfolgreich war. Drücken Sie dann die Taste 3 am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste 3 erfolgreich war. Drücken Sie dann die Taste 4 am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste 4 erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.

So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
