Besonderheit:
Drahtlose Steuerung, einfach zu installieren
Wasserdichtes Gehäuse und Wasserdichtsteckverbinder. Diese Empfänger kann draußen installiert werden.
Hohe Leistung, jeder Relaisausgang kann bei Höchststrom 30A betrieben.
AC Leistungsausgang kann zu Hause Automation verwendet werden, wie zum Beispiel Sicherheitssystem, fernbedienen Licht, Motoren, Türen / Verschlüsse / Fenster/ Jalousien / Autos und verschiedene Geräte.
Der Empfänger hat vier Input Control Klemmen, Sie können externe Geräte, Sensoren oder Handschalter an diese Klemmen anschließen, um Ausgang des Empfängers zu steuern.
Mit externer teleskopischer Antenne gibt es eine weite Arbeitsbereich.
Mit dem Sender (wie CB-4) kann die Reichweite ca. 2000m im Freifeld.
Es kann auch in der Landwirtschaft und Industrie-Automatisierung verwendet werden, wie zum Beispiel hohe Reichweite und hohe Leistung zu fernbedienen
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
8-Bit MiKroprozessor zu Verwenden werden mit LOW-POWER und HoherGeschwindigkei CMOS Technologie designt und entwickelt
Zuverlässige Steuerung: Der Sender (Kodierung) und der Empfänger (Decodierung) verwenden 8-Bit Code.
Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
Sie könnten zwei oder mehre Anlagen in gleichen Ort benutzen und Sie können die mit verschiedenen Codes einstellen.
Parameter von Empfänger:
Modell Nr. S4PX-AC220-ANT3
Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
Output: AC100~240V (110V/120V/220V/240V)
Betriebsfrequenz: 433MHz
Kanal: 4 CH
Kontrollmodus: Toggle, Momentan, Verklinkte, Momentan + Toggle
Maximale Betriebsstrom: 30A / jeder Kanal
Ruhestrom: ≤6mA
Maße der PCB: 170mm x 109mm x 18mm
Maße des Gehäuses: 200mm x 120mm x 53mm
Arbeiten mit Benutzerdefinierter Code- Fernbedienung
Sender:
Der Empfänger kann verschiedene Modell Sender koppeln, inkl. Modell CWB-4 (50M, wasserdicht), C-4 (100M), CP-4 (1000M) und CB-4 (1000M) usw..
Sie können auch vier Senders mit einem Knopf zur arbeiten für dieser Empfänger verwenden. Und jede Sender wird das Kanal von Empfänger steuern. Wie Modell C-1 (100m), CWB-1 (50m, Wasserdicht), CP-1 (500M) und CB-1 (1000M) usw…

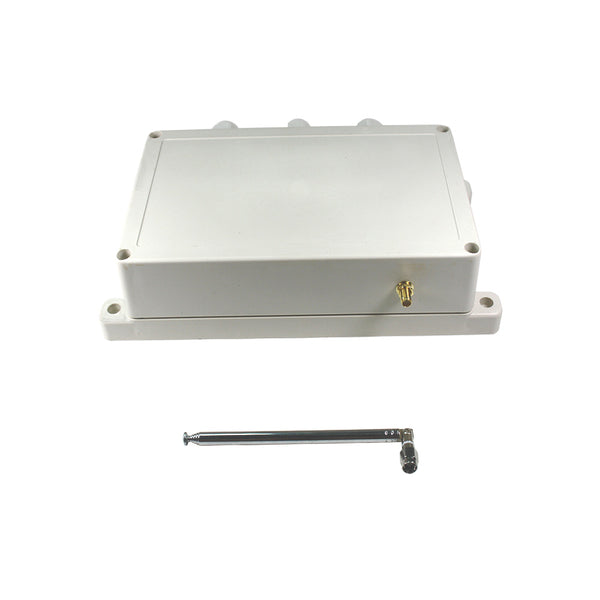

Externe teleskopische Antenne:
Länge des externer teleskopischer Antenne: 108mm / 445mm (erstrecken)
Externe teleskopische Antenne verwenden SMA Verbinder.
Wenn Sie sich die externe teleskopische Antenne erstrecken, kann es eine weitere Arbeitsbereich haben, die doppelt so viel wie früher ist.
Gewicht des externer teleskopischer Antenne: 16.5g
Arbeitsbereich:
Mit dem Sender (such as CB-4) kann die Reichweite ca. 2000m im Freifeld erreichen. Die Reichweite von 50m ist eine theoretische Daten, es soll in Freifeld, keine Barrieren, keine Interferenz verwendet werden. Aber in der Praxis wird es durch Bäume, Mauern oder anderen Konstruktionen behindert und wird weniger Interferenz durch andere Signals exponiert. Deshalb kann praktische Entfernung vielleicht weniger als 2000m oder ungefähr 2000M.
Wenn Sie eine weitere Arbeitsbereich haben, können Sie eine magnetische Saugnapf Antenne (Modell 0020910).
Benutzung (mit Sender CB-4):
Sie können diese 4 Kanäle Empfänger verwenden, um 4 AC Anlagen zu steuern.
Wenn Sie vier AC 220V Lampen steuern, machen Sie wie folgende:
Verbinden AC 220V Power an Klemmen “L” und “N”, und verbinden Lampe 1 an Klemmen “L” und “N” von OUT1, verbinden Lampe 2 an Klemmen “L” und “N” von OUT2, verbinden Lampe 3 an Klemmen “L” und “N” von OUT3, verbinden Lampe 4 an Klemmen “L” und “N” von OUT4.
Einstellen verschiedene Kontrolle Modus: (Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
Einstellung Kontrolle Modus Toggle: nur verbinden Streckbrück-2
Kontrolle Modus Toggle: Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken Sie Knopf A von Sender: Klemme OUT1 gibt AC Power aus.
Drücken Sie Knopf A noch einmal: Klemme OUT1 stoppt die Ausgabe.
Drücken Sie Knopf B von Sender: Klemme OUT2 gibt AC Power aus.
Drücken Sie Knopf B noch einmal: Klemme OUT2 stoppt die Ausgabe.
Drücken Sie Knopf C von Sender: Klemme OUT3 gibt AC Power aus.
Drücken Sie Knopf C noch einmal: Klemme OUT3 stoppt die Ausgabe.
Drücken Sie Knopf D von Sender: Klemme OUT4 gibt AC Power aus.
Drücken Sie Knopf D noch einmal: Klemme OUT4 stoppt die Ausgabe.
Einstellung Kontroll Modus Momentan: nur verbinden Streckbrück-1.
Kontroll Modus Momentan: Drücken und halten -> an; Los/Freigeben -> Aus.
Drücken und halten Sie den Knopf A des Senders: Klemme OUT1 gibt AC Power aus.
Geben Sie den Knopf A frei: Klemmen OUT1 stoppt die Ausgabe.
Drücken und halten Sie den Knopf B des Senders: Klemme OUT2 gibt AC Power aus.
Geben Sie den Knopf B frei: Klemme OUT2 stoppt die Ausgabe.
Drücken und halten Sie den Knopf C des Senders: Klemme OUT3 gibt AC Power aus.
Geben Sie den Knopf C frei: Klemme OUT3 stoppt die Ausgabe.
Drücken und halten Sie den Knopf D des Senders: Klemme OUT4 gibt AC Power aus.
Geben Sie den Knopf D frei: Klemme OUT4 stoppt die Ausgabe.
Einstellung Kontroll Modus Verklinkte, nicht verbinden Streckbrück-1 und Streckbrück-2.
Kontroll Modus Verklinkte: Drücken -> an, andere Relais sind aus. Drücken andere Knöpfe -> aus
Drücken den Knopf A von dem Sender: Klemmen OUT1 gibt AC Power aus. Und andere Klemmen OUT2, OUT3, OUT4 geben nicht aus.
Drücken den Knopf B von dem Sender: Klemmen OUT2 gibt AC Power aus. Und andere Klemmen OUT1, OUT3, OUT4, geben nicht aus.
Drücken den Knopf C von dem Sender: Klemmen OUT3 gibt AC Power aus. Und andere Klemmen OUT1, OUT2, OUT4 geben nicht aus.
Drücken den Knopf D von dem Sender: Klemmen OUT4 gibt AC Power aus. Und andere Klemmen OUT1, OUT2, OUT3, geben nicht aus.
Einstellung Kontroll Modus + Toggle, Verbinden Streckbrück-1 und Streckbrück-2:
Kontroll Modus Momentan (Kanal A, B): Drücken und halten -> an; Los/Freigeben -> Aus.
Drücken und halten Sie den Knopf A des Senders: Klemme OUT1 gibt AC Power aus.
Geben Sie den Knopf A des Senders frei: Klemme OUT1 stoppt die Ausgabe.
Drücken und halten Sie den Knopf B des Senders: Klemme OUT2 gibt AC Power aus.
Geben Sie den Knopf B des Senders frei: Klemmen OUT2 stoppt die Ausgabe.
Kontroll Modus Toggle (Kanal C, D): Drücken -> an; Drücken noch einmal -> Aus.
Drücken den Knopf C des Senders: Klemme OUT1 gibt AC Power aus.
Drücken den Knopf C wieder: Klemme OUT1 stoppt die Ausgabe.
Drücken den Knopf D des Senders: Klemme OUT2 gibt AC Power aus.
Drücken den Knopf D wieder: Klemme OUT2 stoppt die Ausgabe.
