Lieferumfang:

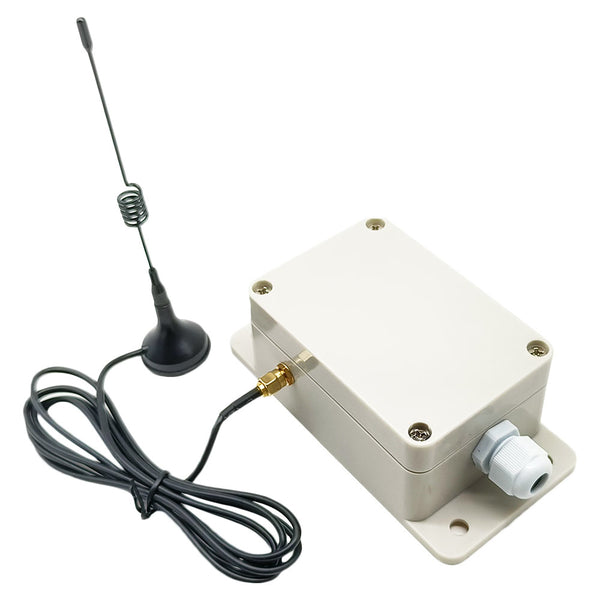

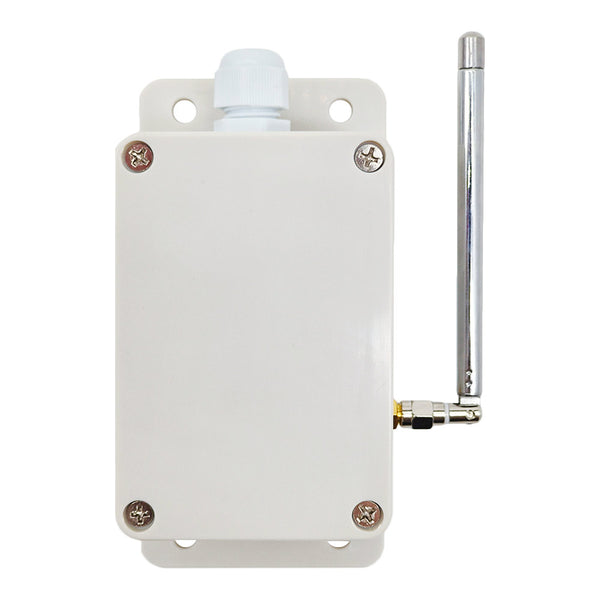

4 x Empfänger: S1PX-AC-ANT3
1 x Sender: CV-4
1 x Bedienungsanleitung
Einführung:
Dies ist ein Ein-Sender-Mehrere-Empfänger System mit 1 Kanal AC Stromversorgung Ausgang. Es umfasst vier S1PX-AC-ANT3 Empfänger und einen CV-4 Sender. Es kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.

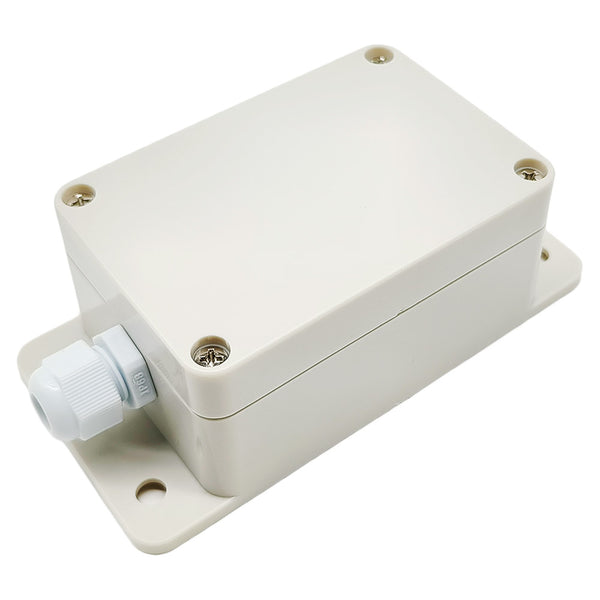

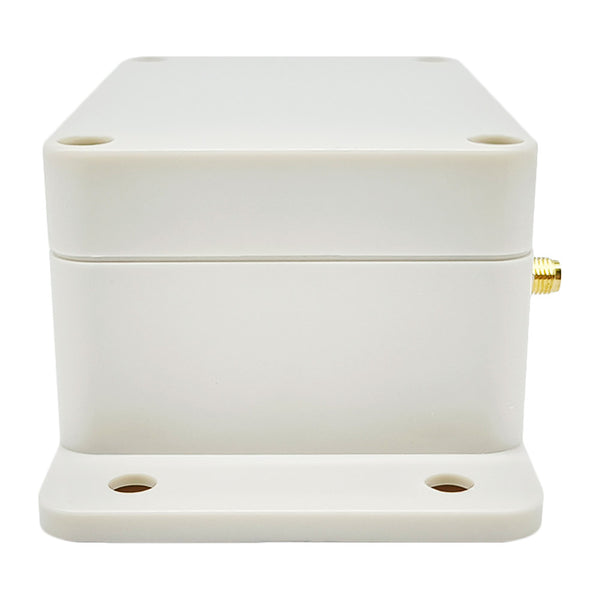

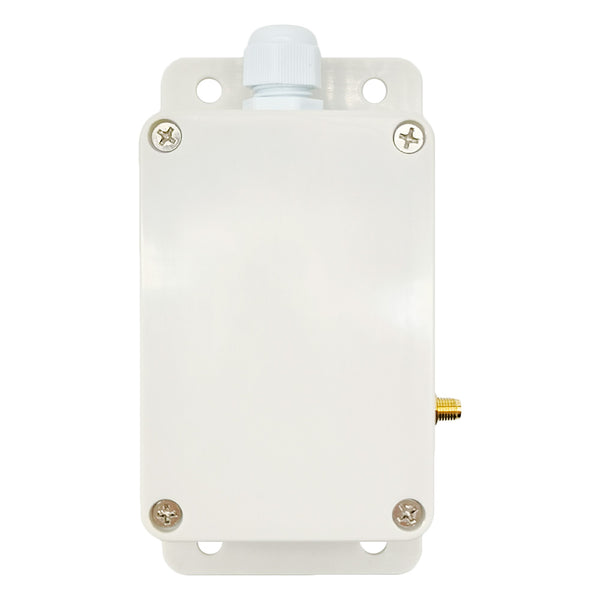

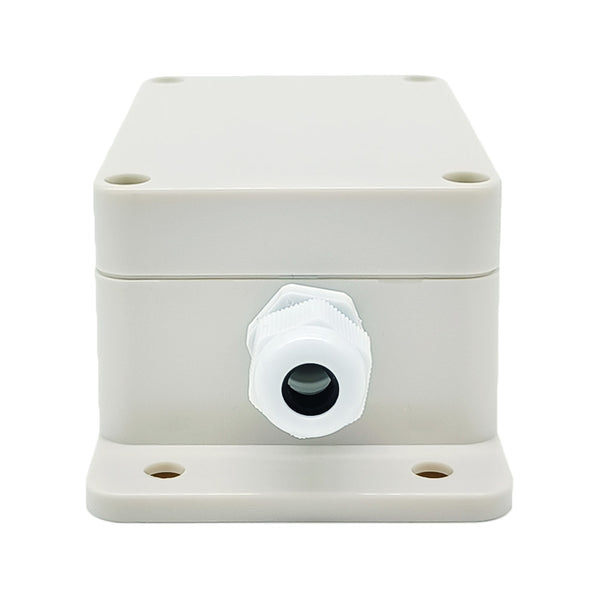

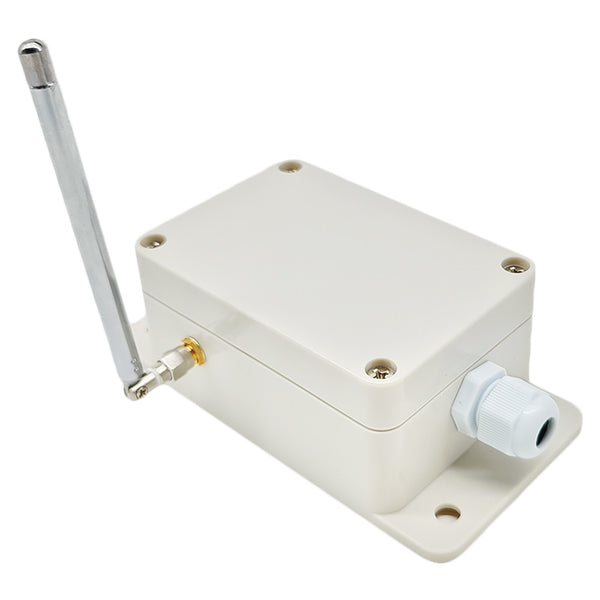

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede Sendertaste einen Empfänger steuern. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere.

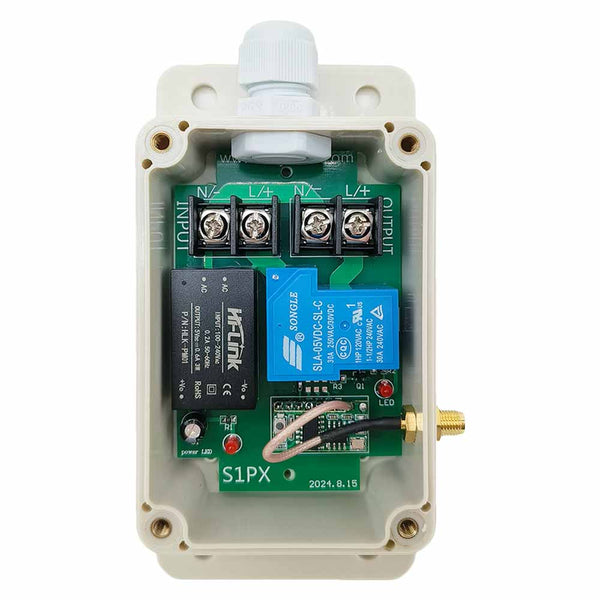

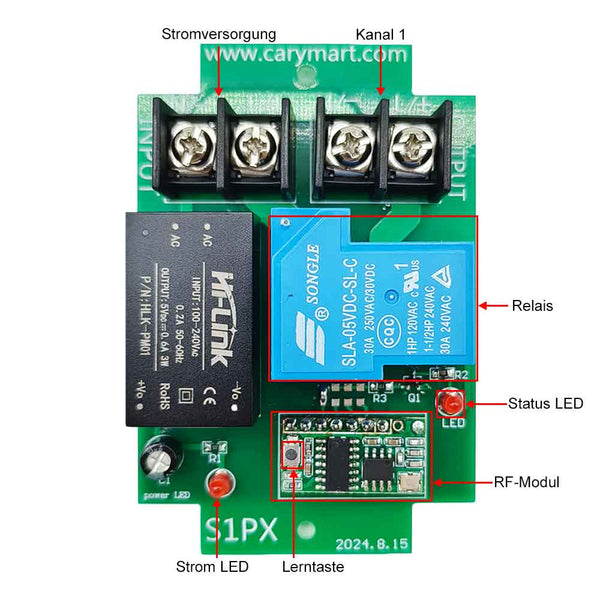

Parameter des Empfängers S1PX-AC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 110~240V AC (110V/120V/220V/240V) |
| Ausgangsart | 110~240V AC (110V/120V/220V/240V) |
| Kanal | 1 Kanal |
| Arbeitsfrequenz | 433.92 MHz |
| Maximaler Laststrom | 30A |
| 3 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |

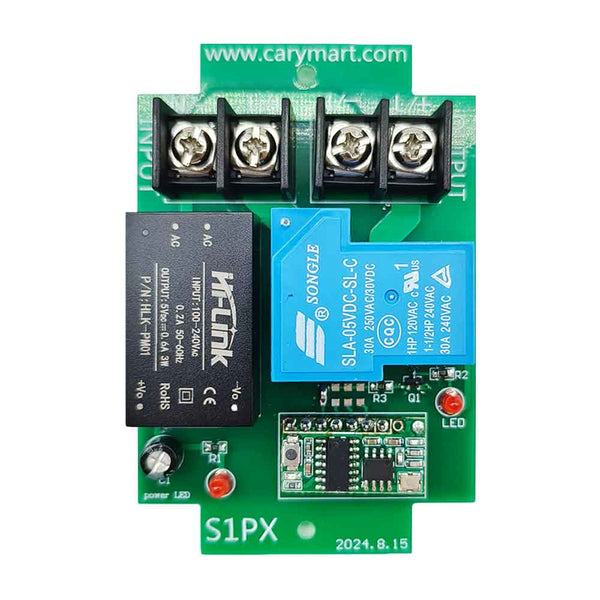

| Maße der PCB | 90 x 59 x 18 mm |

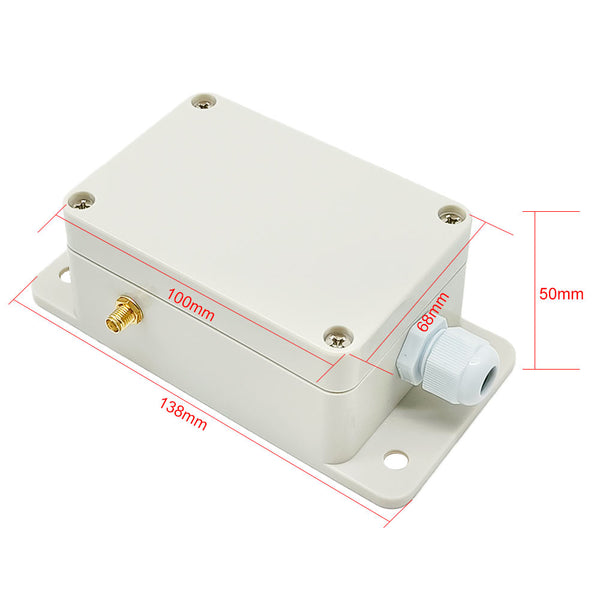

| Maße des Gehäuses | 138 x 68 x 50 mm |
| Passende Fernbedienungen | Kann mit verschiedenen Fernbedienung koppeln, wie C-4 (100M), CWB-4 (50M, wasserdicht), CP-4 / CV-4 (500M), oder CB-4 (1000M) usw. |

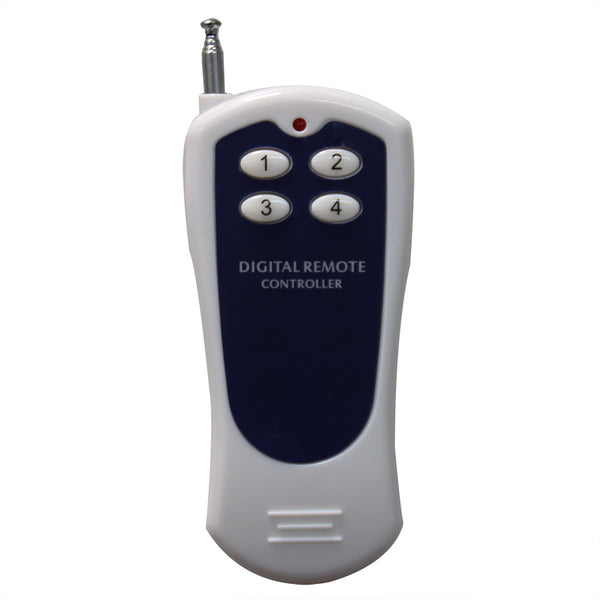

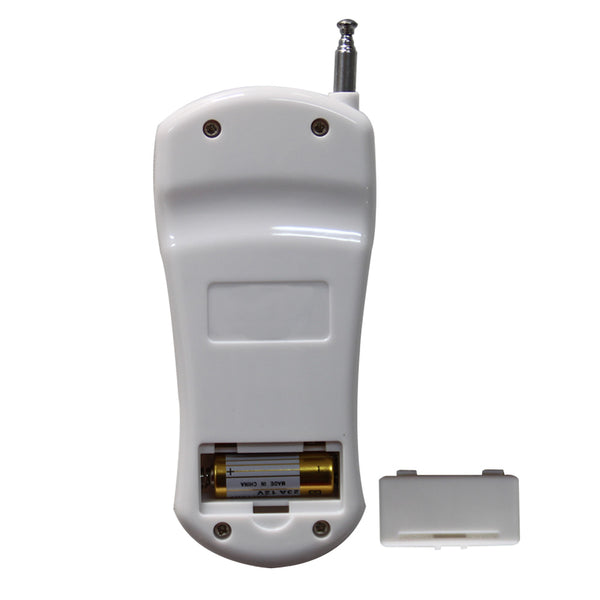

Sender CV-4 (4 Tasten) Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden) |
| Symbol des Knopfs | 1, 2, 3, 4 |
| Betriebsfrequenz | 433Mhz |
| Sendeentfernung | 500m / 1500ft (Theoretisch) |
| Einheit Mass | 110 x 50 x 18 mm |

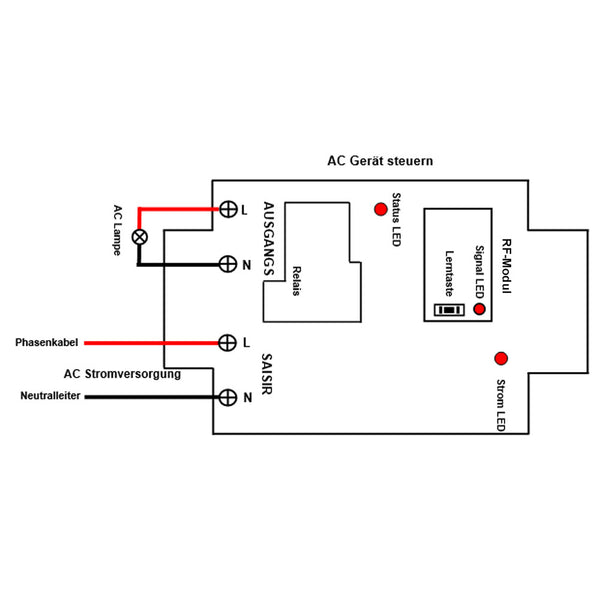

Verdrahtung:
Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
1) Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L> des EINGANGS, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N> des EINGANGS.
2) Verbinden Sie den stromführenden Pol der AC Lampe an Klemme <L> des AUSGANGS, und den Neutralleiter der AC Lampe an Klemme <N> des AUSGANGS.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Betrieb mit CV-4:
Halten Sie Taste 1 gedrückt → Klemme <AUSGANG> der Empfänger 1 ausgang AC Stromversorgung (Lampe 1 EIN)
Lassen Sie Taste 1 los → Klemme <AUSGANG> der Empfänger 1 stoppt die Ausgabe (Lampe 1 AUS)
……
Halten Sie Taste 4 gedrückt → Klemme <AUSGANG> der Empfänger 4 ausgang AC Stromversorgung (Lampe 4 EIN)
Lassen Sie Taste 4 los → Klemme <AUSGANG> der Empfänger 4 stoppt die Ausgabe (Lampe 4 AUS)
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Betrieb mit CV-4:
Drücken Sie Taste 1 → Klemme <AUSGANG> der Empfänger 1 ausgang AC Stromversorgung (Lampe 1 EIN)
Drücken Sie die Taste 1 erneut → Klemme <AUSGANG> der Empfänger 1 stoppt die Ausgabe (Lampe 1 AUS)
……
Drücken Sie Taste 4 → Klemme <AUSGANG> der Empfänger 4 ausgang AC Stromversorgung (Lampe 4 EIN)
Drücken Sie die Taste 4 erneut → Klemme <AUSGANG> der Empfänger 4 stoppt die Ausgabe (Lampe 4 AUS)
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Betrieb mit CV-4:
Drücken Sie Taste 1 → Klemme <AUSGANG> der Empfänger 1 ausgang AC Stromversorgung (Lampe 1 EIN); Klemme <AUSGANG> der anderen 3 Empfänger stoppen die Ausgabe (andere 3 Lampen AUS)
……
Drücken Sie Taste 4 → Klemme <AUSGANG> der Empfänger 4 ausgang AC Stromversorgung (Lampe 4 EIN); Klemme <AUSGANG> der anderen 3 Empfänger stoppen die Ausgabe (andere 3 Lampen AUS)
