Lieferumfang:
1 x Empfänger: S4X-DC-ANT3
1 x Sender: CB-4
1 x Bedienungsanleitung
Anwendung:

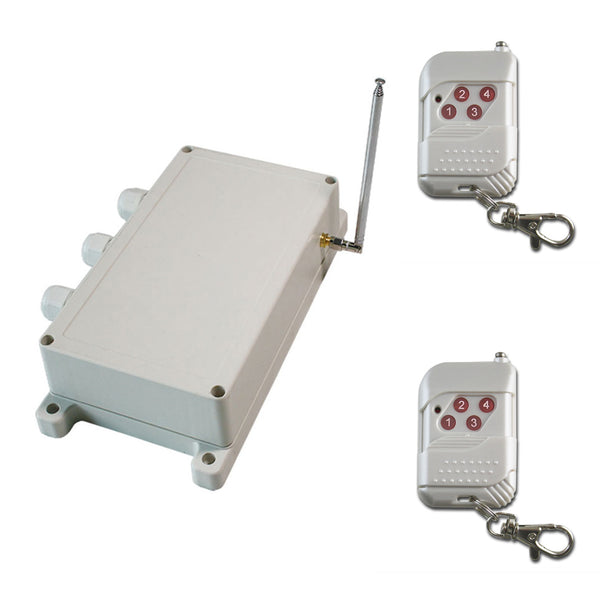

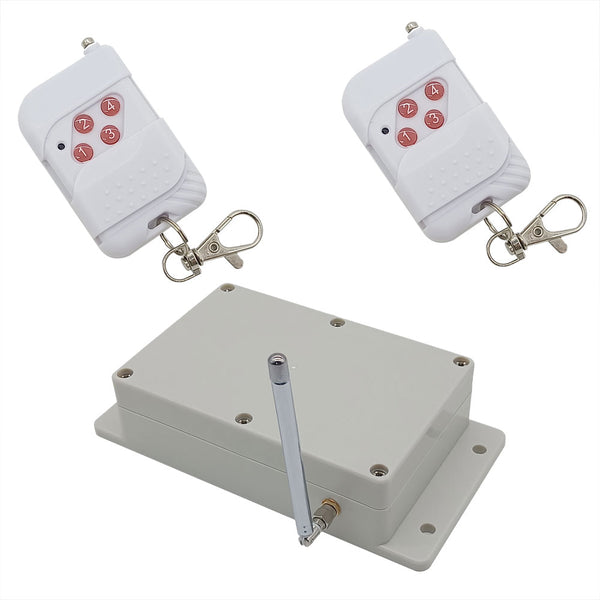

Dies ist ein Funkschalter Set mit 4 Kanäle DC Stromversorgung Ausgang. Es umfasst einen S4X-DC-ANT3 Empfänger und einen CB-4 Sender. Es kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 10~80V.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 10~80 V Gleichstrom steuern.
8 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Parameter des Empfängers S4X-DC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 10~80V DC |
| Ausgangsart | 10~80V DC wie eingangsspannung |
| Kanal | 4 CH |
| Arbeitsfrequenz | 433.92 MHz |
| Maximaler Laststrom | 10A / Kanal |
| 8 verschiedene Steuermodi | Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20°C bis +70°C |
| Maße der PCB | 140 x 73 x 18 mm |
| Maße des Gehäuses | 192 x 100 x 45 mm |
| Passende Fernbedienungen | Kann mit verschiedenen Fernbedienung koppeln, wie CWB-4 (50M, wasserdicht), C-4 (100M), CP-4 / CV-4 (500M), oder CB-4 (1000M) usw. |
Sender CB-4 (4 Tasten) Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 9V (1 x 6F22-9V Batterie, kann 12 Monate benutzt werden) |
| Symbol des Knopfs | A, B, C, D |
| Betriebsfrequenz | 433.92Mhz |
| Enkodierung Chip | PT2262/ PT2264 / SC2262 |
| Sendeentfernung | 1000 Meter / 3000 Fuß (theoretisch) |
| Einheit Mass | 135 x 42 x 25 mm |
Verdrahtung:
Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−>.
2) Verbinden Klemme <+> des AUS an Pluspol von DC Lampe, Verbinden Klemme <-> des AUS an Minuspol von DC Lampe.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Betrieb mit CB-4:
Halten Sie Taste A gedrückt → Klemme <AUS1> der Empfänger ausgang DC Stromversorgung (Lampe 1 EIN)
Lassen Sie Taste A los → Klemme <AUS1> der Empfänger stoppt die Ausgabe (Lampe 1 AUS)
……
Halten Sie Taste D gedrückt → Klemme <AUS4> der Empfänger ausgang DC Stromversorgung (Lampe 4 EIN)
Lassen Sie Taste D los → Klemme <AUS4> der Empfänger stoppt die Ausgabe (Lampe 4 AUS)
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Betrieb mit CB-4:
Drücken Sie Taste A → Klemme <AUS1> der Empfänger ausgang DC Stromversorgung (Lampe 1 EIN)
Drücken Sie die Taste A erneu → Klemme <AUS1> der Empfänger stoppt die Ausgabe (Lampe 1 AUS)
……
Drücken Sie Taste D → Klemme <AUS4> der Empfänger ausgang DC Stromversorgung (Lampe 4 EIN)
Drücken Sie die Taste D erneu → Klemme <AUS4> der Empfänger stoppt die Ausgabe (Lampe 4 AUS)
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Betrieb mit CB-4:
Drücken Sie Taste A → Klemme <AUS1> der Empfänger ausgang DC Stromversorgung (Lampe 1 EIN); Andere 3 Klemmen stoppen die Ausgabe (andere 3 Lampen AUS)
……
Drücken Sie Taste D → Klemme <AUS4> der Empfänger ausgang DC Stromversorgung (Lampe 4 EIN); Andere 3 Klemmen stoppen die Ausgabe (andere 3 Lampen AUS)
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanäle 2~4): Drücken Sie die Lerntaste im Empfängermodul 5 Mal, die Signal-LED blinkt kontinuierlich 5 Mal und erlischt dann.
5) Einstellung der Modus Momentan (Kanäle 1~3) + Selbstsichernd (Kanal 4): Drücken Sie die Lerntaste im Empfängermodul 6 Mal, die Signal-LED blinkt kontinuierlich 6 Mal und erlischt dann.
6) Einstellung der Modus Momentan (Kanäle 1~2) + Selbstsichernd (Kanäle 3~4): Drücken Sie die Lerntaste im Empfängermodul 7 Mal, die Signal-LED blinkt kontinuierlich 7 Mal und erlischt dann.
7) Einstellung der Modus Momentan (Kanäle 1~2) + Verriegelung (Kanäle 3~4): Drücken Sie die Lerntaste im Empfängermodul 8 Mal, die Signal-LED blinkt kontinuierlich 8 Mal und erlischt dann.
8) Einstellung der Modus Selbstsichernd (Kanäle 1~2) + Verriegelung (Kanäle 3~4): Drücken Sie die Lerntaste im Empfängermodul 9 Mal, die Signal-LED blinkt kontinuierlich 9 Mal und erlischt dann.
