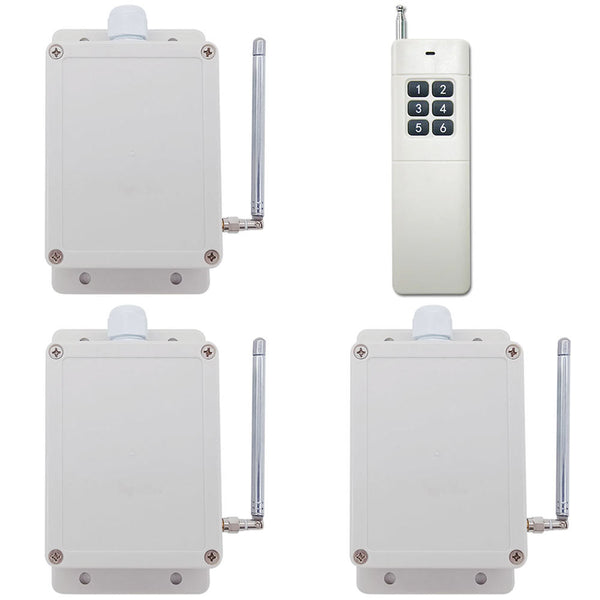

500m eine Fernbedienung für drei Empfänger, Funkfernsteuerungssystem mit 6 Potentialfreie Kontakt Relaisausgängen (Modell 0020533)

Normaler Preis €82,00

Der Empfänger wurde für das Ein-Sender-Mehrere-Empfänger System entwickelt.Verwenden den 6 Knöpfe Sender, um 3 Empfänger zu kontrollieren.

Kennzeichen:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
2. Drahtlose Steuerung, einfach zu installieren.
3. Relais Output: Der Empfänger ist Relais Output, es kann benutzt werden um DC oder AC Geräte zu steuern. Die Terminals sind NO / NC (Normalerweise geöffnet / Normalerweise geschlossen), wird von Schalter gesteuert. Es bedeutet, dass Sie an die Geräte die separaten Stromversorgung verbinden müssen.
4. Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
5. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
6. Geschutzt vor Gegenstrom und übermäßigem Strom.
7. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
8. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
9. Sie können zwei oder mehrere Geräte am selben Ort verwenden.

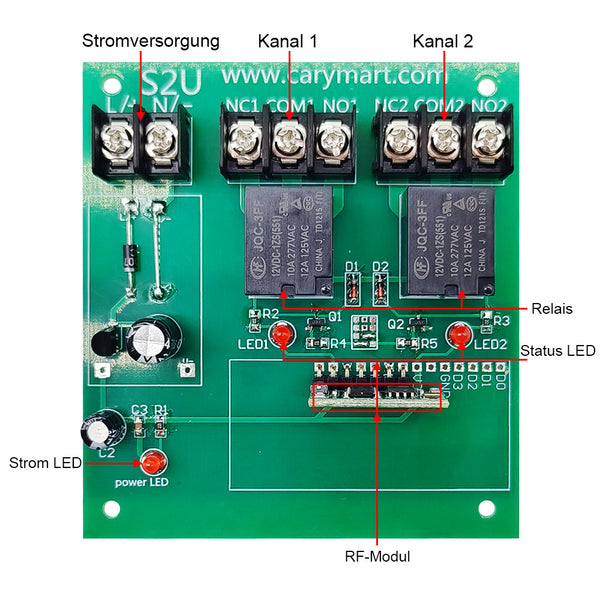

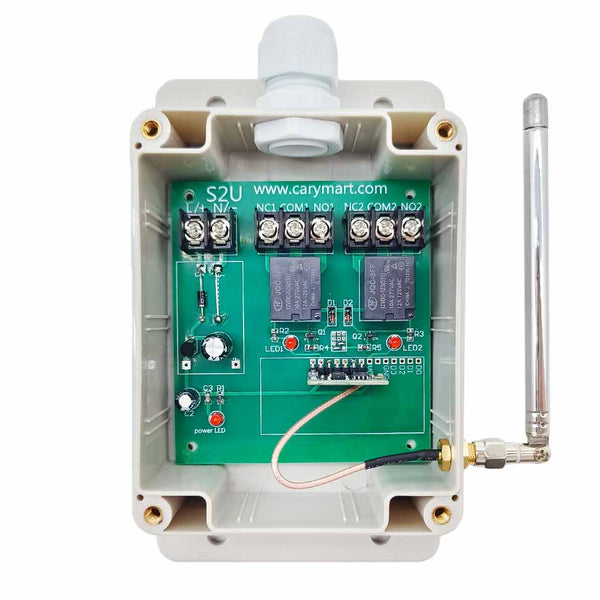

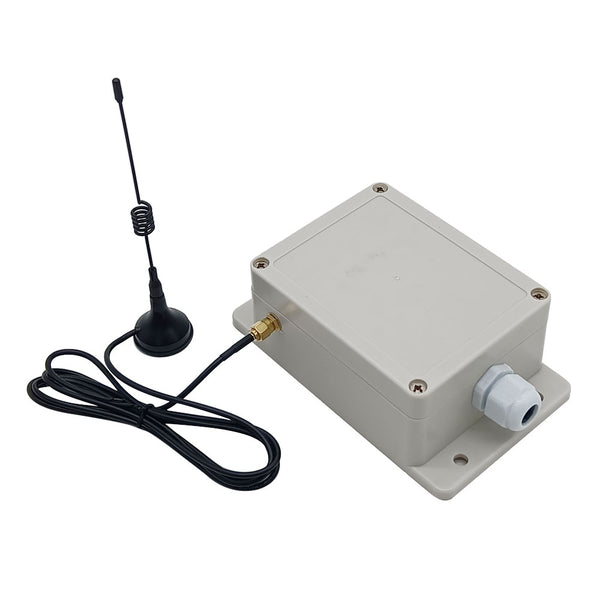

Empfänger:
Modell Nr.: S2UB-DC06-ANT3 / S2UB-DC09-ANT3 / S2UB-DC12-ANT3 / S2UB-DC24-ANT3
Stromversorgung (Betriebsspannung): DC6V (S2UB-DC06), DC12V±1V (S2UB-DC12), DC9V±1V (S2UB-DC09), DC24V±1V (S2UB-DC24)
Output: Relais Output (Normalerweise geöffnet und Normalerweise geschlossen)
Betriebsspannung Reichweite des Relais: AC110~240V oder DC0~28V
Betriebsfrequenz: 433MHz
Kanal: 2 CH
Kontrolle Modi: Toggle, Momentan, Verklinkte, Momentan + Toggle
Statischer Strom: ≤6mA
Maximaler Betriebsstrom: 10A / Jeden Kanal

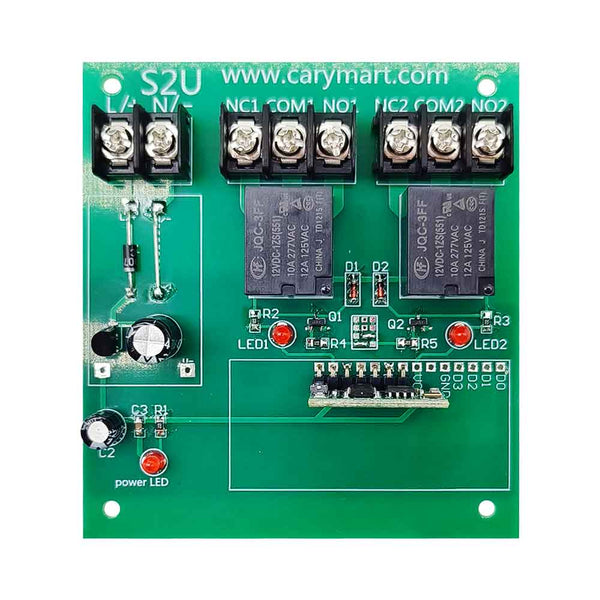

Maße der PCB: 67mm x 50mm x 18mm

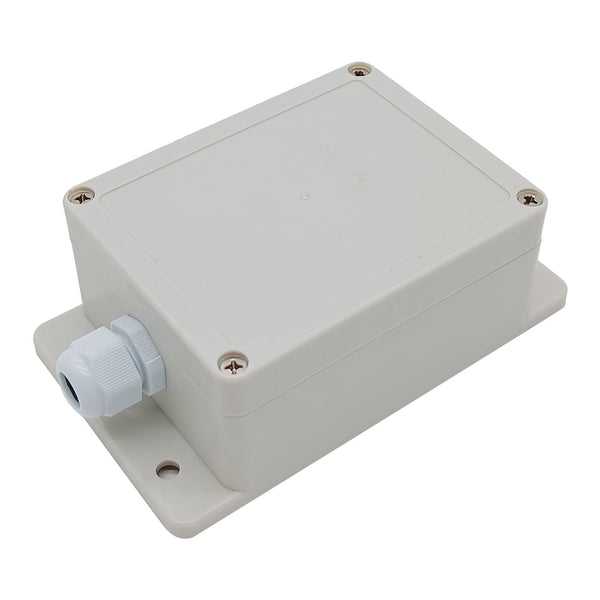

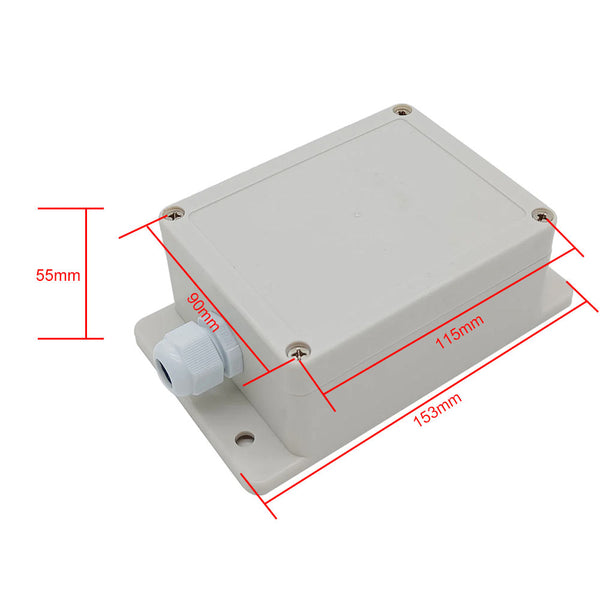

Maße des Koffers: 75mm x 54mm x 27mm
Arbeite mit Festcode Sender

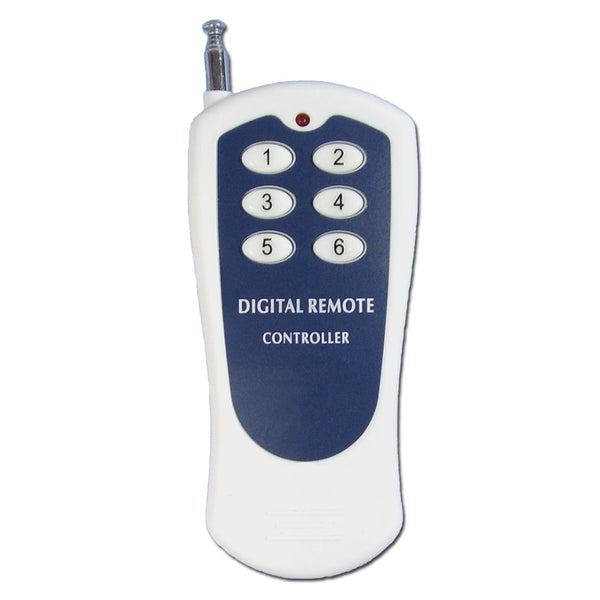

Sender:
Modell Nr.: 0021019 (CV-6)
Kanal/Knopf: 6
Symbol des Knopfs: 1, 2, 3, 4, 5, 6
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom:15mA
Betriebsfrequenz: 433Mhz
Kodierung: Festcode durch Löten
Sendeentfernung: 500m / 1500ft (Theoretisch)
Die Entfernung 500m ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 500m nicht erreichen.

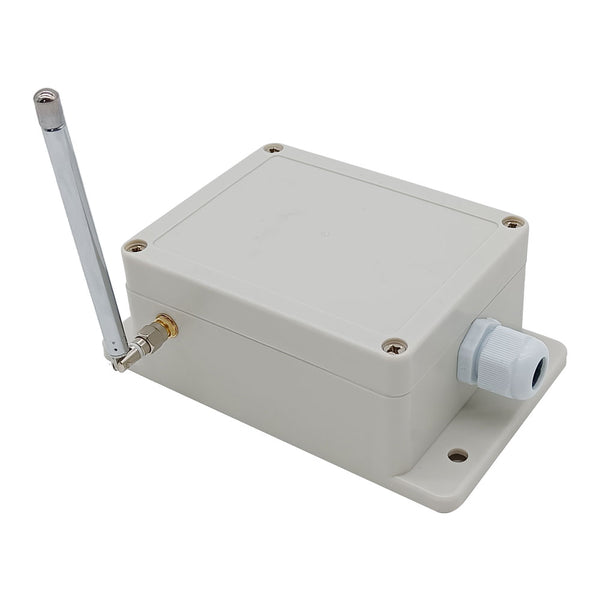

Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C

Geeigneter Sender:

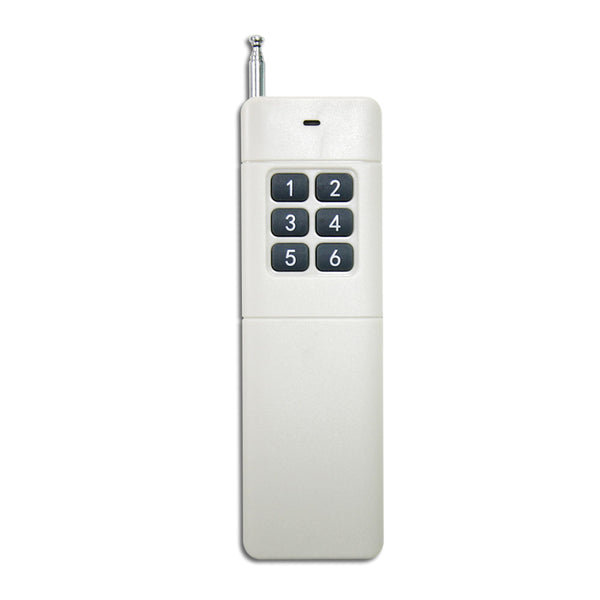

Der Empfänger kann mit verschiedenen Sender arbeiten, wie Modell CV-6 (500M), oder CB-6 (1000M) usw.

Reichweite:
Mit dem Sender wie CV-6 kann die Reichweite max. 500M im Freifeld sein. Die Entfernung ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

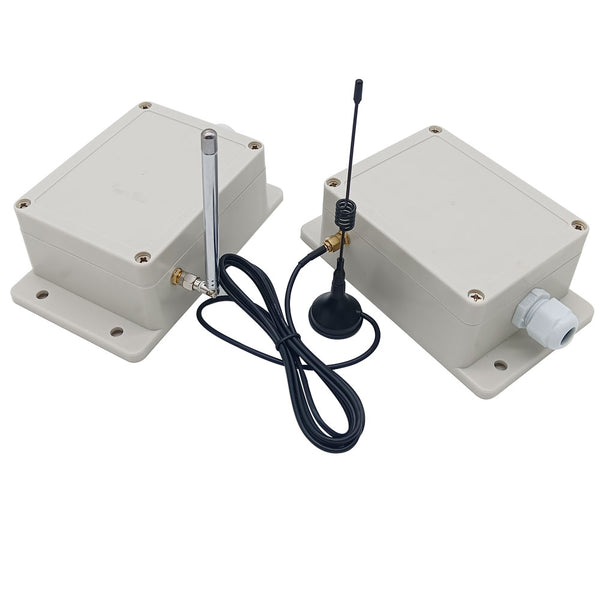

Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.

Verwendung:
Der Empfänger kann verwendet werden, um die DC 0~28V oder AC 110~240V Geräte zu kontrollieren.
Achtung: der Empfänger ist Relais Output, gibt keinen DC/AC Strom aus. Anfangszustand von Relais Output Terminals: Die Terminals B und C sind normalerweise geöffnet; die Terminals A und B sind normalerweise geschlossen.

Verdrahtung:

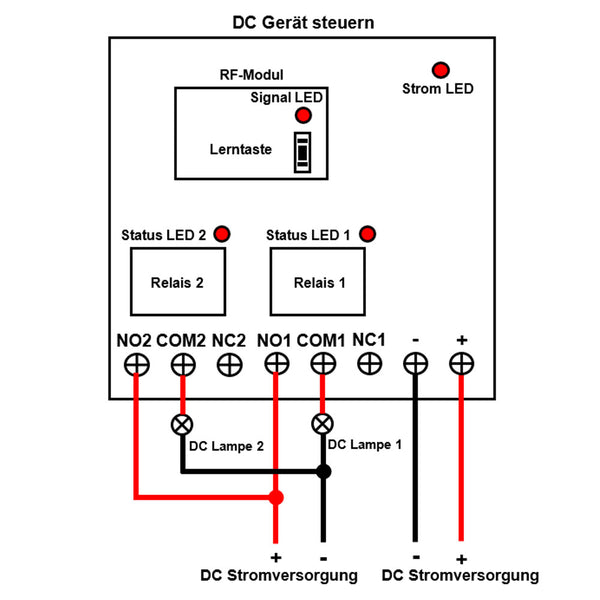

Wenn Sie DC 12V Licht steuern, machen Sie wie folgende.

1) Schließen den positiven Pol der DC Stromversorgung an den Terminal "+" von INPUT an, und schließen den negativen Pol der DC Stromversorgung an den Terminal "-" von INPUT an.
2) Schließen den Terminal C an den positive Pol der DC Stormversorgung an, und schließen das Terminal B an den positive Pol von dem DC Licht an, und schließen den negativen Pol des DC Lichts an den negativen Pol der DC Stromversorgung.

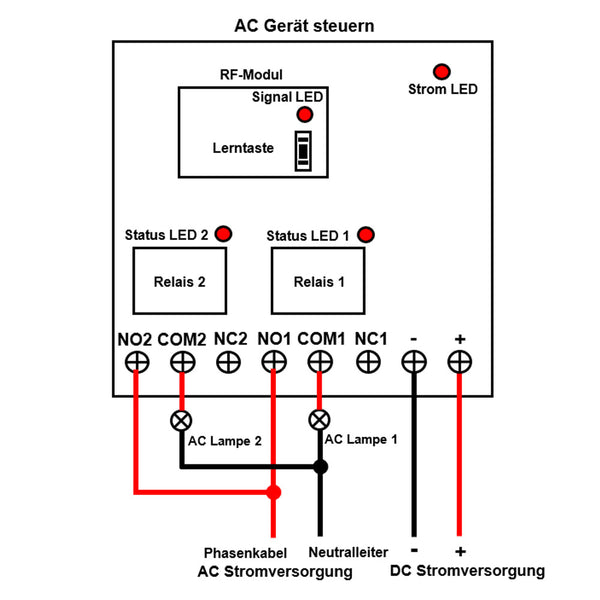

Wenn Sie AC 220V Licht steuern, machen Sie wie folgende.
1) Schließen den positiven Pol der DC Stromversorgung an den Terminal "+" von INPUT an, und schließen den negativen Pol der DC Stromversorgung an den Terminal "-" von INPUT an.
2) Schließen das Terminal C an den Energiebündel der AC Stormversorgung, schließen den den Terminal B an eine Seite des AC Lichts, und schließen eine andere Seite des AC Lichts an den Mittelleiter der AC Stromversorgung.

Einstellung verschiedene Kontrolle Modus:
(Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
Toggle Kontrolle Modus Setzen: Verbinden die Steckbrücke-2.
Drücken den Knopf 1: Schalten das Relais 1 des Empfänger 1 an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.
Drücken den Knopf 1 nochmal: Schalten das Relais 1 des Empfänger 1 aus (trennen B und C, verbinden A und B), das Licht 1 wird ausgeschaltet.
Drücken den Knopf 2: Schalten das Relais 2 des Empfänger 2 an (verbinden B und C, trennen A und B), das Licht 2 wird angeschaltet.
Drücken den Knopf 2 nochmal: Schalten das Relais 2 des Empfänger 2 aus (trennen B und C, verbinden A und B), das Licht 2 wird ausgeschaltet.

Drücken den Knopf 11: Schalten das Relais 11 des Empfänger 11 an (verbinden B und C, trennen A und B), das Licht 11 wird angeschaltet.
Drücken den Knopf 11 nochmal: Schalten das Relais 11 des Empfänger 11 aus (trennen B und C, verbinden A und B), das Licht 11 wird ausgeschaltet.
Drücken den Knopf 12: Schalten das Relais 12 des Empfänger 12 an (verbinden B und C, trennen A und B), das Licht 12 wird angeschaltet.
Drücken den Knopf 12 nochmal: Schalten das Relais 12 des Empfänger 12 aus (trennen B und C, verbinden A und B), das Licht 12 wird ausgeschaltet.

Momentan Kontrolle Modus Setzen: Verbinden die Steckbrücke-1.
Momentan Kontrolle Modus (mit Sendern CV-12): Drücken und halten -> An; Lassen frei -> Aus.
Drücken und halten den Knopf 1: Schalten das Relais 1 des Empfänger 1 an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.
Lassen den Knopf 1 frei: Schalten das Relais 1 des Empfänger 1 aus (trennen B und C, verbinden A und B), das Licht 1 wird ausgeschaltet.
Drücken und halten den Knopf 2: Schalten das Relais 2 des Empfänger 2 an (verbinden B und C, trennen A und B), das Licht 2 wird angeschaltet.
Lassen den Knopf 2 frei: Schalten das Relais 2 des Empfänger 2 aus (trennen B und C, verbinden A und B), das Licht 2 wird ausgeschaltet.

Drücken und halten den Knopf 11: Schalten das Relais 11 des Empfänger 11 an (verbinden B und C, trennen A und B), das Licht 11 wird angeschaltet.
Lassen den Knopf 11 frei: Schalten das Relais 11 des Empfänger 11 aus (trennen B und C, verbinden A und B), das Licht 11 wird ausgeschaltet.
Drücken und halten den Knopf 12: Schalten das Relais 12 des Empfänger 12 an (verbinden B und C, trennen A und B), das Licht 12 wird angeschaltet.
Lassen den Knopf 12 frei: Schalten das Relais 12 des Empfänger 12 aus (trennen B und C, verbinden A und B), das Licht 12 wird ausgeschaltet.

Verklinkte Kontrolle Modus Setzen (mit Sender CV-12): Trennen die Steckbrücke-1 und die Steckbrücke-2.
Verklinkte Kontrolle Modus: Drücken -> An, andere Relais Aus; Drücken einen anderen Knopf -> Aus.
Drücken den Knopf 1: Schalten das Relais 1 des Empfänger 1 an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.
Schalten das Relais 2 des Empfänger 1 aus (trennen B und C, verbinden A und B), das Licht 2 wird ausgeschaltet.
Drücken den Knopf 2: Schalten das Relais 2 des Empfänger 1 an (verbinden B und C, trennen A und B), das Licht 2 wird angeschaltet.
Schalten das Relais 1 des Empfänger 1 aus (trennen B und C, verbinden A und B), das Licht 1 wird ausgeschaltet.

Drücken den Knopf 11: Schalten das Relais 1 des Empfänger 6 an (verbinden B und C, trennen A und B), das Licht 11 wird angeschaltet.
Schalten das Relais 2 des Empfänger 6 aus (trennen B und C, verbinden A und B), das Licht 12 wird ausgeschaltet.
Drücken den Knopf 11: Schalten das Relais 2 des Empfänger 6 an (verbinden B und C, trennen A und B), das Licht 12 wird angeschaltet.
Schalten das Relais 1 des Empfänger 6 aus (trennen B und C, verbinden A und B), das Licht 11 wird ausgeschaltet.

Momentan + Toggle Kontrolle Modus Setzen (mit Sender CV-12): Trennen die Steckbrücke-1 und die Steckbrücke-2.
1) Momentan Kontrolle Modus (Kanal 1 des Empfängers 1, 2, 3, 4, 5, 6): Drücken -> An; Drücken nochmal -> Aus.
Drücken und halten den Knopf 1: Schalten das Relais 1 des Empfänger 1 an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.
Lassen den Knopf 1 frei: Schalten das Relais 1 des Empfänger 1 aus (trennen B und C, verbinden A und B), das Licht 1 wird ausgeschaltet.

Drücken und halten den Knopf 11: Schalten das Relais 1 des Empfänger 6 an (verbinden B und C, trennen A und B), das Licht 11 wird angeschaltet.
Lassen den Knopf 11 frei: Schalten das Relais 1 des Empfänger 6 aus (trennen B und C, verbinden A und B), das Licht 11 wird ausgeschaltet.
2) Toggle Kontrolle Modus (Kanal 1 des Empfängers 1, 2, 3, 4, 5, 6): Drücken und halten -> An; Lassen frei-> Aus.
Drücken den Knopf 2: Schalten das Relais 2 des Empfänger 1 an (verbinden B und C, trennen A und B), das Licht 2 wird angeschaltet.
Drücken den Knopf 2 nochmal: Schalten das Relais 2 des Empfänger 1 aus (trennen B und C, verbinden A und B), das Licht 2 wird ausgeschaltet.

Drücken den Knopf 12: Schalten das Relais 2 des Empfänger 6 an (verbinden B und C, trennen A und B), das Licht 12 wird angeschaltet.
Drücken den Knopf 12 nochmal: Schalten das Relais 2 des Empfänger 6 aus (trennen B und C, verbinden A und B), das Licht 12 wird ausgeschaltet.
