AC 100~240V Signal Auslösend Fernbedienungsschalter für DC-Geräten (Modell 0020518)

Normaler Preis €80,00

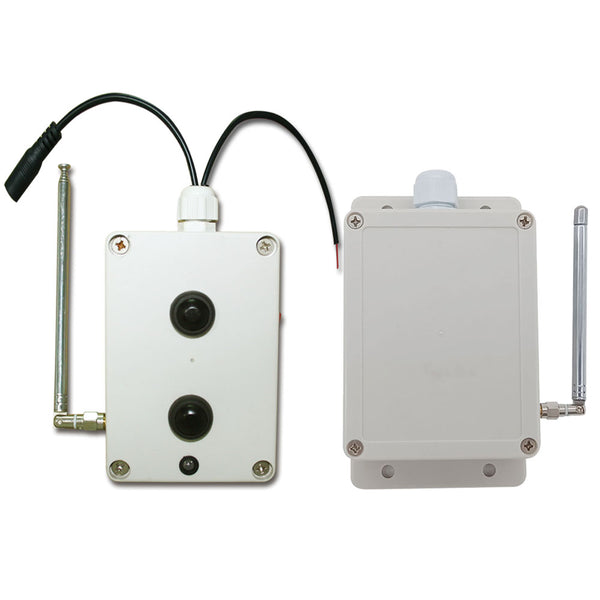

Lieferumfang:
1 x Empfänger: S1X -DC06-ANT3 / S1X -DC09-ANT3 / S1X -DC12-ANT3 / S1X -DC24-ANT3
1 x Sender: CB-2V-AC
1 x Gebrauchsanleitung

Kennzeichen:
Anwendung: Diese Art der drahtlosen Fernbedienung kann ein AC Spannungssignal oder ein AC-Gerät verwenden, um ein anderes DC-Gerät drahtlos zu kontrollieren, und sie kann für die synchrone drahtlose Steuerung verschiedener Haushalts-, Industrie- oder Landwirtschaftsgeräte verwendet werden, wie z.B. die drahtlose Steuerung des Warnwirts und der Warnhupe, die drahtlose Steuerung der Beleuchtung, die drahtlose Synchronisationssteuerung der Geräte und so weiter.
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder, es kann im Freien installiert werden.
DC Strom Ausgabe: Es kann DC Anlage von Spannung DC 6V / 9V / 12V / 24V steuern.
Mit verdrahter Kontrolle Terminals: Sie können Sensoren, Endschalters Handschalters oder andere Geräte zu verbinden, um den Empfänger zu steuern.
Mit Antenne kann es die Reichweite erhöhen.
Mit dem Sender (Fernkontroller) können der Empfänger vom irgenden Ort an-/ausgeschaltet werden, wo innerhalb die zuverlässige Entfernung ist.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrollieren: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

Parameter des Empfängers:
Modell Nr: S1X-DC06-ANT3 / S1X-DC09-ANT3 / S1X-DC12-ANT3 / S1X-DC24-ANT3
Stromversorgung (Betriebsspannung): DC6V (S1X-DC06-ANT3), DC12V±1V (S1X-DC12-ANT3), DC9V±1V (S1X-DC09-ANT3), DC24V±1V (S1X-DC24-ANT3)
Ausgabe: DC6V (S1X-DC06-ANT3), DC12V (S1X-DC12-ANT3), DC9V (S1X-DC09-ANT3), DC24V (S1X-DC24-ANT3)
Betriebsfrequenz: 315MHz
Kanal: 1 CH
Kontrolle Modi: Verklinkte
Statischer Strom: ≤6mA
Maximaler Betriebsstrom: 10A
Maße von PCB: 90mm x 59mm x 18mm
Maße des Koffers: 100mm x 68mm x 50mm
Drahtgrößenbereich für die Terminals: 22-14 AWG
Arbeite mit Festcode Sender oder Lerncode-Sender

Externe Verlängerte Antenne:
Antenne Länge: 108mm / 445mm (Verlängern)
Mit SMA Steckverbinder.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern.

Parameter des Senders:
Modell Nr.: CB-2V-AC
Mit AC Strom Trigger Eingabe Drähte
Trigger Eingabe: AC 100~240V
Kanal/Knopf: 2
Betriebsspannung: 9V (1 x 6F22 -9V Batterie, Dauert 1 Woche, wenn Sie eine längere Arbeitszeit möchten, benutzen Sie bitte ein 9V Strom Adapter.)
Arbeitsstrom: 30mA
Betriebsfrequenz: 315 MHz
Entfernung der Fernbedienung: 1000m / 3000ft (Theoretisch)
In Seitenlage gibt es einen Ein / Aus Knopf.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheitsmaße: 100mm x 68mm x 50mm

Das Betriebsprinzip:
Der Sender CB-2V-AC ist eine spezielle Fernbedienung mit Signaltriggerung für AC Spannung. Es hat 2 Eingangsleitungen für den Anschluss eines AC-Stromes oder AC-Gerätes, wie z.B. AC-Lampen, AC-Motoren; oder für den Anschluss eines Gerätes mit AC-Spannungsausgang, wie z.B. Warnhost. Der Sender kann mit verschiedenen Arten von Empfängern zu einem drahtlosen Steuerungssystem kombiniert werden, mit dem ein anderes AC- oder DC-Gerät über ein AC-Signal oder ein AC-Gerät drahtlos gesteuert werden kann.

Arbeitsprozess:
1. Schließen ein AC Gerät A an die beiden Eingangsleitungen des Senders an, das andere Gerät B an den Empfänger.
2. Wenn das Gerät A die AC Spannung an den Sender abgibt, sendet der Sender automatisch ein "ON" Funksignal, das der Funktion der Taste "ON" am Sender entspricht. Wenn der Empfänger das Funksignal empfängt, aktiviert er sein Relais, um das angeschlossene Gerät B einzuschalten.
3. Wenn das Gerät A die AC Spannung nicht mehr an den Sender abgibt, sendet der Sender automatisch ein Funksignal "AUS", das der Funktion der Taste "AUS" am Sender entspricht. Wenn der Empfänger das Funksignal empfängt, deaktiviert er sein Relais, um das angeschlossene Gerät B auszuschalten.

Reichweite:
Mit dem Sender wie CB-2V-AC kann die Reichweite max. 2000M im Freifeld sein.
Die Entfernung von 2000M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

Verwendung:
Der Empfänger kann verwendet werden, um DC 6V / 9V / 12V / 24V Geräte zu kontrollieren. Sie sollen den Empfänger mit der gleichen DC 12V Version auswählen; und wenn die Stromversorgung von diesen Geräte DC 24V ist, sollen Sie den Empfänger mit der gleichen DC 24V Version auswählen

A. Verdrahtung:
Wenn Sie ein DC 12V Licht kontrollieren möchten, bedienen Sie wie folgend:
1) Verbinden den positiven Pol der DC Stromversorgung an der Terminal "L/+", und verbinden den negativen Pol der DC Stromversorgung an der Terminal "N/-".
2) Verbinden den positiven Pol des Lichts an den Terminal "L/+" des AUS 1, und verbinden den negativen Pol des Lichts an den Terminal "N/-" des AUS 1.

B. Operation:
1) Drücken die Knöpfe auf dem Sender (CB-2V-AC), um die Gerät zu kontrollieren:
Drücken den Knopf A des Senders: Die Terminals "AUS1" des Empfängers gibt AC Strom aus, das Licht ist ein.
Drücken den Knopf B des Senders: Die Terminals "AUS1" des Empfängers stoppet Ausgeben, das Licht ist aus.

2) Kontrollieren die Gerät, durch geben AC100~240V Strom am Eingabe Draht des Senders ein:
Wenn AC100~240V Strom am Eingabe Draht (der rote und schwarze Draht) des Senders verbinden, sendet der Sender ein RF Signal "EIN", um den Empfänger zu triggern, die Ausgabe Terminals "AUS1" gibt DC Strom aus, und das Licht ist angeschaltet.
Wenn AC100~240V Strom am Eingabe Draht trennen, sendet der Sender ein anderes RF Signal "AUS1", um den Empfänger zu triggern, die Ausgabe Terminals "AUS1" stoppet Ausgeben, und das Licht ist ausgeschaltet.

C. Verdrahtende kontrollierende Terminals:
Der Empfänger hat die verdrahtete kontrollierende Terminals, Sie können externe Geräte, Sensoren, Endschalter oder Handschalter verbinden, um den Empfänger zu triggern.

1) Durch Kleinsignal:
Sie können die extern Geräte (mit Kleinsignal) verbinden, um den Empfänger zu triggern.
Wenn die externe Gerät das Kleinsignal an den Terminal 1 (Signal +) und Terminal 3 (Signal -) ausgibt, gibt der Terminal von AUS 1 DC Strom aus, und das Licht ist angeschaltet.
Wenn die externe Gerät kein Signal ausgibt, gibt der Terminal von AUS 1 nichts aus, und das Licht ist ausngeschaltet.

2) Durch normalerweise geöffnet/normalerweise geschlossen Kontakt:
Sie können die manuellen Schalters (mit normalerweise geöffnet/normalerweise geschlossen Kontakt) verbinden, um den Empfänger zu triggern.
Wenn Sie die Terminals 1 und 3 durch manuellen Schalter verbinden, gibt der Terminal von AUS 1 DC Strom aus, und das Licht ist angeschaltet.
Wenn Sie die Terminals 1 und 3 durch manuellen Schalter trennen, gibt der Terminal von AUS 1 nichts aus, und das Licht ist ausgeschaltet.
