Lieferumfang:
1 x Empfänger: S1PU-AC-ANT3
1 x Sender: CK-DR
1 x Bedienungsanleitung
Anwendung:
Dieses Funkschalter Set (Modell 00230011) besteht aus einem Sender (CK-DR) und einem Empfänger (S1PU-DC). Es wird verwendet, um ein anderes AC- oder DC-Gerät drahtlos über ein potentialfreies Kontaktsignal von einem Gerät zu steuern. Es kann zur synchronen drahtlosen Steuerung verschiedener Geräte im Haushalt, in der Industrie und in der Landwirtschaft verwendet werden, wie z. B. der drahtlosen Steuerung des Warnhosts und der Warnhupe, der drahtlosen Steuerung der Lichter, der drahtlosen Synchronisationssteuerung von Geräten usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Arbeitsbereich: Bis zu 500m (15,00 ft) in offenen Bereichen.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Arbeitsmodus: Verriegelung
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.

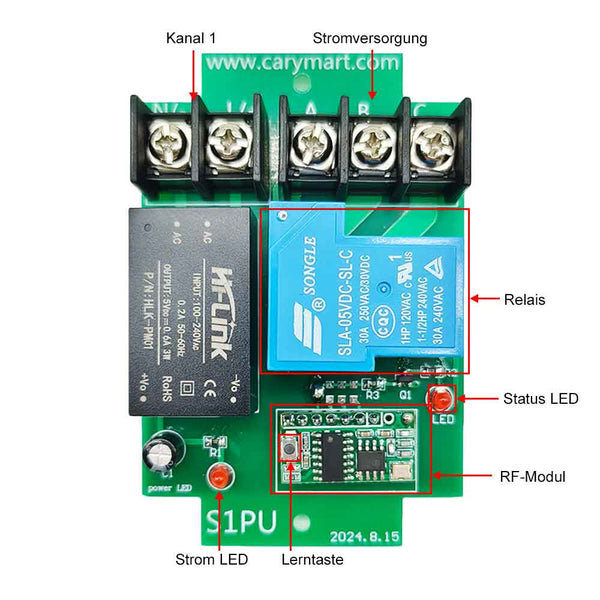

Parameter des Empfängers S1PU-AC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | AC110~240V (110V/120V/220V/240V) |
| Betriebsfrequenz | 433.92MHz |
| Ausgangsart | Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen) |
| Kanal | 1 CH |
| Belastbarkeit | 240VAC oder 28VDC, Max 30A / Kanal |
| Arbeitsmodus | Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Maße der PCB | 90 x 59 x 18 mm |
| Maße des Gehäuses | 138 x 68 x 50 mm |
Sender CK-DR Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | DC 9-12V (optional mit eingebauter 6F22-9V-Batterie oder 12V Steckdose) |
| Auslösung Methode | Wenn die zwei Triggerleitungen verbunden werden, sendet der Sender das Funksignal "ON". Wenn die zwei Triggerleitungen getrennt werden, sendet der Sender das Funksignal "OFF". |
| Betriebsfrequenz | 433.92MHz (315 MHz kundenspezifisch) |
| Sendeentfernung | 500m / 1500ft (Theoretisch) |
| Maße des Gehäuse | 83 x 58 x 34 mm |
Arbeitsprinzip:
Der Sender CK-DR ist eine spezielle fernbedienung, die durch ein potentialfreies contakt signal aktiviert wird. Es verfügt über zwei Triggerleitungen zum Anschließen von potentialfreien Kontakts-Ausgangssignalen von Geräten, wie Warnhost, Detektor, Sensor, Endschalter, speicherprogrammierbaren Steuerungen, usw.
Wenn die zwei Triggerleitungen verbunden sind, sendet es ein Funksignal "ON". Wenn die zwei Triggerleitungen getrennt sind, sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein normalerweise offenes, potentialfreies Kontaktsignal von einem Gerät zu steuern.
Verwendung und Bedienung:
Wenn Sie das zweite Gerät über den trockenkontakt signal vom ersten Gerät aus steuern möchten, machen Sie es wie folgt:
1. Schließen Sie das zweite Gerät an die Ausgangsklemme des Empfängers an.
2. Schließen Sie den trockenkontakt des ersten Geräts an zwei Triggerleitungen des Senders an.
3. Wenn das erste Gerät aktiviert wird und der trockenkontakt angeschlossen ist, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das zweite Gerät einzuschalten.
4. Wenn das erste Gerät deaktiviert wird und der trockenkontakt getrennt wird, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das zweite Gerät auszuschalten.
