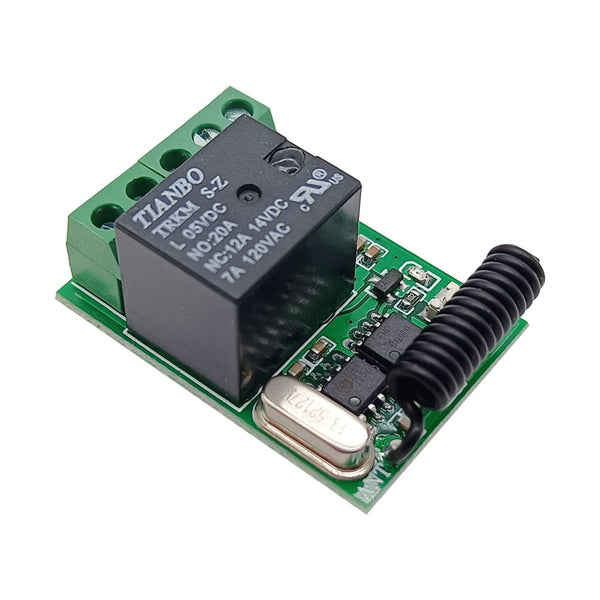

DC 4-12V Drahtlose Fernbedienung Klein Empfänger mit 5A Relaisausgang (Modell 0020646)

Normaler Preis €18,00

Lieferumfang:
1 x Empfänger: S1UC-DC(4~12V)
1 x Bedienungsanleitung

Kennzeichen:
Drahtlose Steuerung, einfach zu installieren.
Super Mini Größe.
5A Relaisausgang.
Kontrollleuchten, Motoren, elektrische Türen oder Schlösser oder andere Geräte mit Spannung AC110~240V oder DC0~28V.
Mit dem Sender (Fernkontroller) können der Empfänger vom irgenden Ort an-/ausgeschaltet werden, wo innerhalb die zuverlässige Entfernung ist.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrollieren: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
Sendefrequenz: 433MHz

Empfänger:
Modell Nr.: S1UC-DC (4~12V)
Kanal: 1 Kanal
Kontrollmodi: Selbstverriegelung, Momentan, Verriegelung
Kodierungstyp: Festkode oder Lernkode
Kodierung Setzen: Durch Lernen
Stromversorgung (Betriebsspannung): DC 4~12V
Ausgabe: Relais Ausgabe (Normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maße der PCB: 34mm x 23mm x 17mm
Ruhestrom: ≤7mA
Maximaler Betriebsstrom des Relais: 5A
Empfänger Betriebsstrom: 30mA

Passende Sender:
Der Empfänger kann mit verschiedenen Sendern arbeiten, wie z.B. Modell C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht) , CP-1 / CP-2 (500M), oder CB-1 / CB-2 (1000M) usw..
Wenn Sie den Empfänger in den Selbstverriegelungs oder Momentanmodus versetzen, sollte er mit Einknopf-Sendern wie Modell C-1 (100M), CWB-1 (50M, wasserdicht), CP-1 (500M) oder CB-1 (1000M) usw. Wenn Sie den Empfänger in den Verriegelungsmodus versetzen, sollte er mit zwei Tasten funktionieren, wie z.B. Modell C-2 (100M), CWB-2 (50M, wasserdicht), CP-2 (500M), oder CB-2 (1000M) usw.

Reichweite:
Mit dem Sender wie C-2 kann die Reichweite max. 100M im Freifeld sein.
Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

Verwendung (mit dem Sender C-2):
Der Empfänger kann verwendet werden, um DC 0~28V und AC 110~240V Geräte zu kontrollieren.
Achtung: Der Empänger ist Relais Ausgabe, keine DC/AC Strom Ausgabe. Grundstellung des Relais Ausgabe Terminals: die Terminals NO und COM sind normalerweise geöffnet; die Terminals NC und COM sind normalerweise geschlossen.

1. Verdrahtung:
Wenn Sie ein DC 12V Licht kontrollieren möchten, bedienen Sie wie folgend:

1) Verbinden den positiven Pol der DC Stromversorgung an der Terminal "V+", und verbinden den negativen Pol der DC Stromversorgung an der Terminal "V-".
2) Verbinden den Terminal NO an den positiven Pol von der DC Stromversorgung, verbinden den Terminal COM an den positiven Pol von des DC Lichts, und verbinden den negativen Pol des DC Lichts an den negativen Pol von der DC Stromversorgung.

Wenn Sie ein AC 220V Licht kontrollieren möchten, bedienen Sie wie folgend:
1) Verbinden den positiven Pol der DC Stromversorgung an der Terminal "V+", und verbinden den negativen Pol der DC Stromversorgung an der Terminal "V-".
2) Verbinden den Terminal NO an den Energiebündel von der AC Stromversorgung, verbinden den Terminal COMan eine Seite des AC Lichts, und verbinden eine andere Seite des AC Lichts an den Mittelleiter von der AC Stromversorgung.

2. VerschiedeneSteuerungsmodiEinstellen
Wir haben den Empfänger vor der Lieferung als Verriegelungsmodus eingestellt. Wenn Sie andere Kontrollmodi verwenden möchten, gehen Sie wie folgt vor:

Einstellung des Verriegelungsmodus: Schließen Sie einen Pin zwischen den Terminals L und G an.
Verriegelungsmodus: Drücken Sie Taste 1 -> On; Drücken Sie Taste 2 -> Off.
Drücken Sie Taste 1: Das Relais wird aktiviert (verbinden die Terminals NO und COM, trennen die Terminals NC und COM) und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie Taste 2: Das Relais wird deaktiviert (verbinden die Terminals NC und COM, trennen die Terminals NO und COM) und die angeschlossene Lampe wird ausgeschaltet.

Einstellung des Selbstverriegelungsmodus: Verbinden Sie den Pin nicht.
Selbstverriegelung Modus: Drücken Sie die Taste -> On; Drücken Sie die Taste erneut -> Off.
Drücken Sie Taste 1: Das Relais wird aktiviert (verbinden die Terminals NO und COM, trennen die Terminals NC und COM) und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie Taste 1 erneut: Das Relais wird deaktiviert (verbinden die Terminals NC und COM, trennen die Terminals NO und COM) und die angeschlossene Lampe wird ausgeschaltet.

Einstellung des Momentmodus: Verbinden Sie einen Pin zwischen den Terminals M und G.
Momentmodus: Drücken und halten Sie die Taste -> On; Lassen Sie die Taste los -> Off.
Drücken und halten Sie die Taste 1: Das Relais wird aktiviert (verbinden die Terminals NO und COM, trennen die Terminals NC und COM) und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais wird deaktiviert (verbinden die Terminals NC und COM, trennen die Terminals NO und COM) und die angeschlossene Lampe wird ausgeschaltet.
