Lieferumfang:
1 x Empfänger: S1F2-DC09 / S1F2-DC12 / S1F2-DC24
1 x Bedienungsanleitung
Das ist der DC Motor Kontroller. Der DC Motor Kontroller kann einen DC Motor (DC9V/12V/24V) kontrollieren, so dass er in die positive / umgekehrte Richtung rotiert. Sie können zwei einschränkende Schalter an dem Empfänger verbinden und sie benutzen, um die Rotation des Motors zu stoppen.
Kennzeichen:
Drahtlose Steuerung, einfach zu installieren.
Kontrolliert die Motoren von den Rollläden / Türen, Bildwänden, Markisen, Pumpen, Winden, Fahrsteige oder andere Ausrüstungen und Maschinen mit Spannung 9V / 12V / 24V.
Mit dem Sender können Sie den Motor von jedem Orten innerhalb einer zuverlässigen Entfernung kontrollieren, damit der Motor in die positive oder umgekehrte Richtung rotiert. Das Funksignal kann durch Wände, Böden und Türen laufen.
Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen einen 8-Bit Code.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Wenn Sie zwei oder mehr Empfänger an den gleichen Orten benutzen, können Sie die mit verschiedener Codes einstellen.
Sendefrequenz: 433MHz

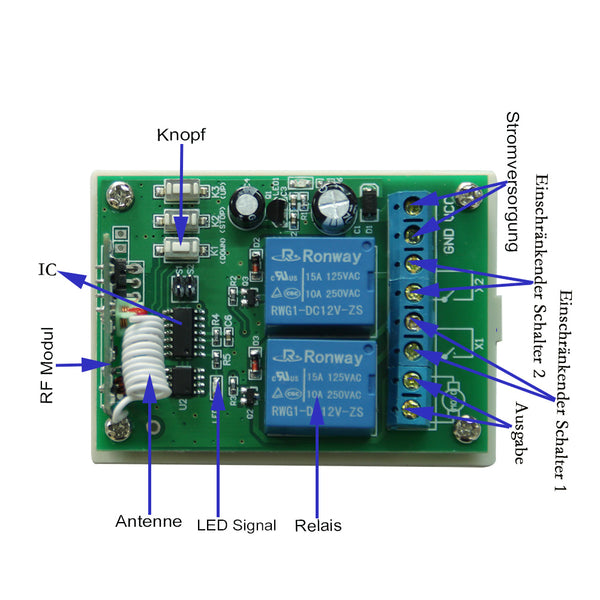

Empfänger:
Modell Nr.: S1F2-DC09 / S1F2-DC12 / S1F2-DC24
Kodierung Typ: Festcode oder Lernkode
Kodierung Setzen: Durch Lernen
Stromversorgung (Betriebsspannung): DC9V±1V (S1F2-DC09), DC12V±1V (S1F2-DC12), DC24V±1V (S1F2-DC24)
Ausgabe: DC9V±1V (S1F2-DC09), DC12V±1V (S1F2-DC12), DC24V±1V (S1F2-DC24)
Maße des Koffers: 74mm x 54mm x 28mm
Ruhestrom: 5mA
Nennstrom: 5A
Der maximale Momentanstrom des startenden Motors: 10A
Sender:
Modell Nr.: 0021102(CWC-3)
Kanal: 3 CH
Wasserdicht
Fernkontrollierende Entfernung: 50m / 300ft (theoretisch)
Kodierung: Festkode durch Löten
Einheitsmaße: 58mm x 30mm x 12mm
Stromversorgung: 1 x 23A -12V Batterie (incl. Dauert ca. 12 Monate)
Benutzung:
Stromversorgung:
Verbinden Stromversorgung DC6V / 9V / 12V / 24V an den Terminals “Eingabe”. Verbinden den Motor an den Terminals “Ausgabe”. Sie können die Ausgabe Drähte des Motors wechseln, um die rotierende Richtung des Motors zu wechseln.
Setzen den Verklinkte Kontrollmodus: Verbinden die Steckbrücke S1
Function des Senders:
Drücken den Knopf ▲ auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die positive Richtung.
Drücken den Knopf ▼ auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die umgekehrte Richtung.
Drücken den Knopf auf der Fernbedienung: Der Motor stoppt.
Funktion der manuellen Knöpfe auf dem Empfänger:
Drücken den Knopf K3 auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die positive Richtung.
Drücken den Knopf K1 auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die umgekehrte Richtung.
Drücken den Knopf K2 auf der Fernbedienung: Der Motor stoppt.
Setzen den Momentan Kontrollmodus: Verbinden die Steckbrücke S2
Function des Senders:
Drücken den Knopf ▲ auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die positive Richtung. Lösen den Knopf: der Motor stoppt.
Drücken den Knopf ▼ auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die umgekehrte Richtung. Lösen den Knopf: der Motor stoppt.
Funktion der manuellen Knöpfe auf dem Empfänger:
Drücken den Knopf K3 auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die positive Richtung. Lösen den Knopf: der Motor stoppt.
Drücken den Knopf K1 auf der Fernbedienung: Die Terminal “Ausgabe” gibt DC Strom aus, der Motor rotiert in die umgekehrte Richtung. Lösen den Knopf: der Motor stoppt.
Einschränkung Funktion:
Sie können an den Terminals “X1” und “X2” zwei einschränkende Schalter verbinden. Wenn der einschränkende Schalter X1 oder X2 verbunden wird, wird der Motor nomalerweise arbeiten; wenn der einschränkende Schalter X1 oder X2 getrennt wird, wird der Motor automatisch stoppen. Es bedeutet, wenn der einschränkende Schalter X1 verbunden wird, wird der Motor direkt in die umgekehrte Richtung rotieren; wenn der einschränkende Schalter X1 getrennt wird, wird der Motor automatisch stoppen. Wenn der einschränkende Schalter X2 verbunden wird, wird der Motor in die positive Richtung rotieren; wenn der einschränkende Schalter X2 getrennt wird, wird der Motor automatisch stoppen.
Wenn Sie nicht zwei einschränkende Schalter benutzen möchten, müssen Sie durch zwei Drähte die Terminals “X1” und “X2” verbinden.
