Lieferumfang:

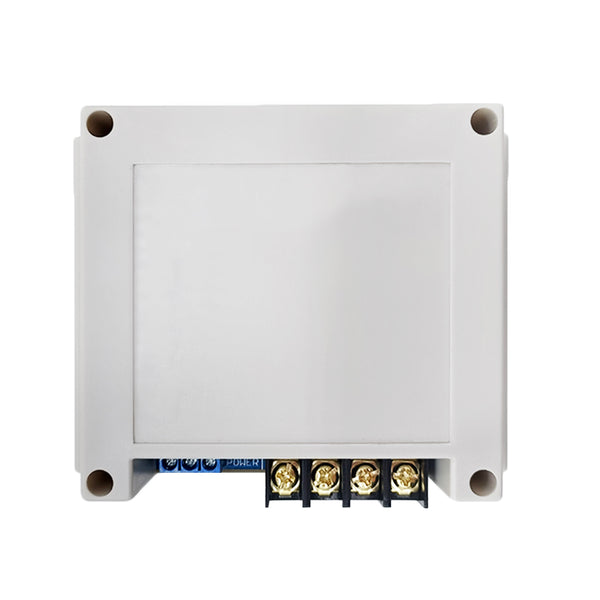

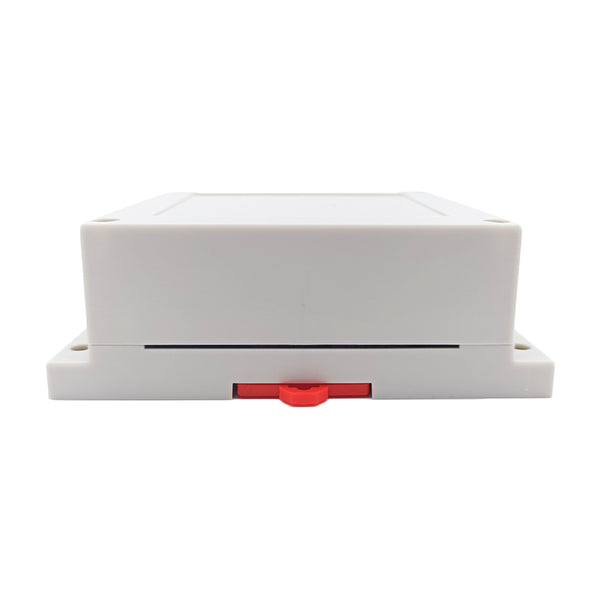

1 x Empfänger: S1PF-DC12 / S1PF-DC24

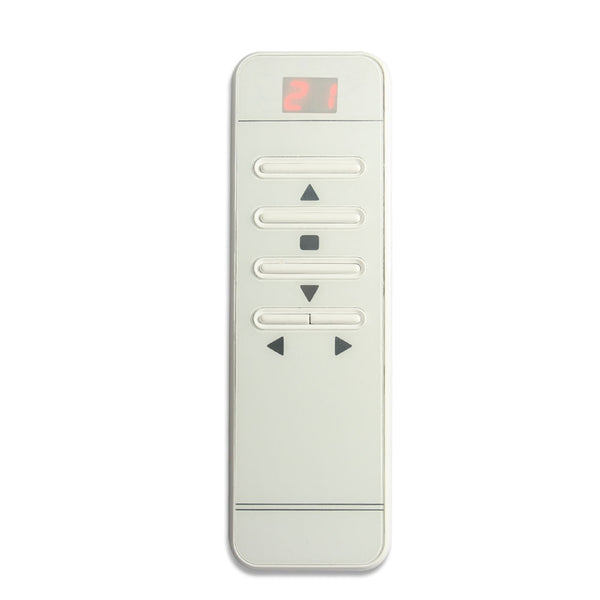

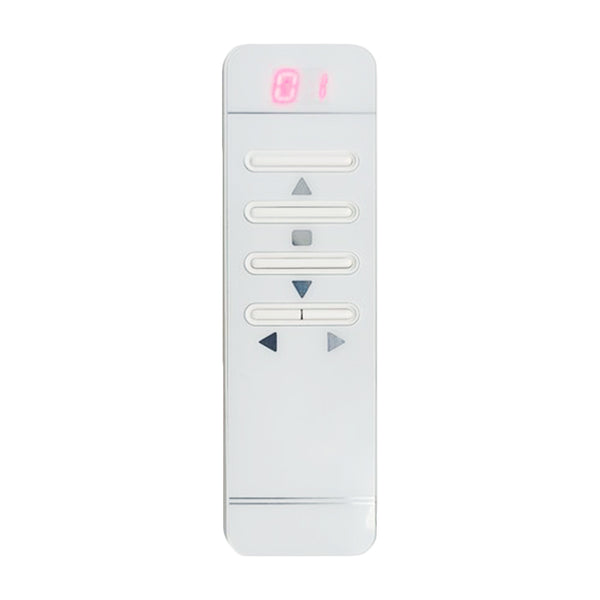

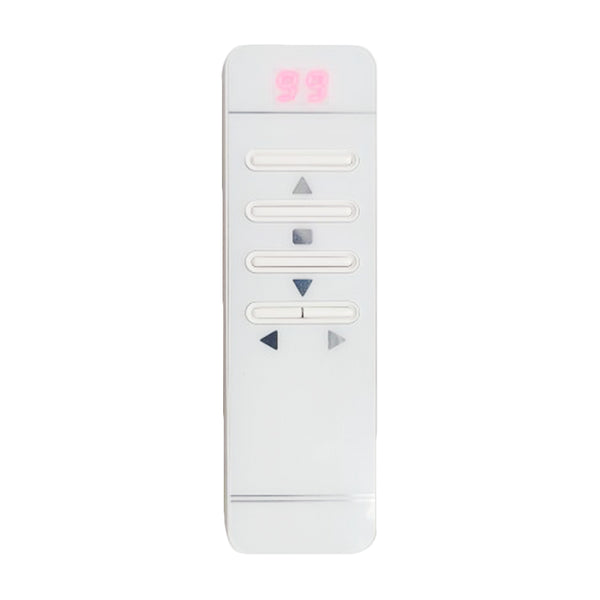

1 x Handsender: CM-99
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen. Sie können auch einen manuellen Schalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb steuern.
Dieser Empfänger kann mit einer 99-Kanal-Fernbedienung CM-99 verwendet werden, um die Funktion Ein-Steuerung-Mehrfach zu realisieren. Die Benutzer können bis zu 99 Empfänger mit dieser Fernbedienung koppeln und mit dieser Fernbedienung 99 Empfänger einzeln oder mehrere Empfänger gleichzeitig steuern.
Die Fernbedienung CM-99 hat 5 Tasten, die Tasten ◄ oder ► dienen zur Auswahl des Kanals und die Tasten ▲, ▼ und ■ dienen zur Steuerung des DC Motors oder des Linearantriebs.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter Richtung dreht über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die Fernbedienung.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:

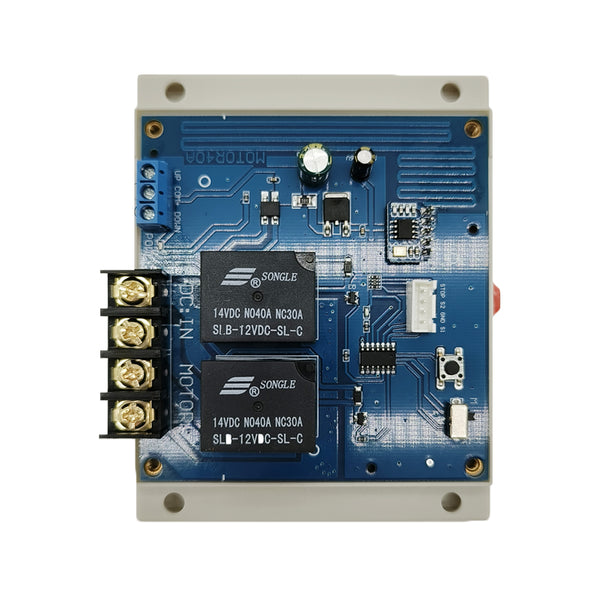

Modell: S1PF-DC12 / S1PF-DC24
Betriebsspannung: 12±1 VDC (Modell S1PF-DC12) oder 24±2 VDC (Modell S1PF-DC24), die Betriebsspannung muss bei der Bestellung angegeben werden.
Ausgangsspannung: 12V DC (Modell S1PF-DC12) oder 24V DC (Modell S1PF-DC24)
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit 1 Gleichstrommotor oder 1 Linearantrieb arbeiten
Ruhestrom: ≤10mA
Nennstrom: 40A, daher darf der maximale Anlaufstrom des Linearantriebs oder des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C

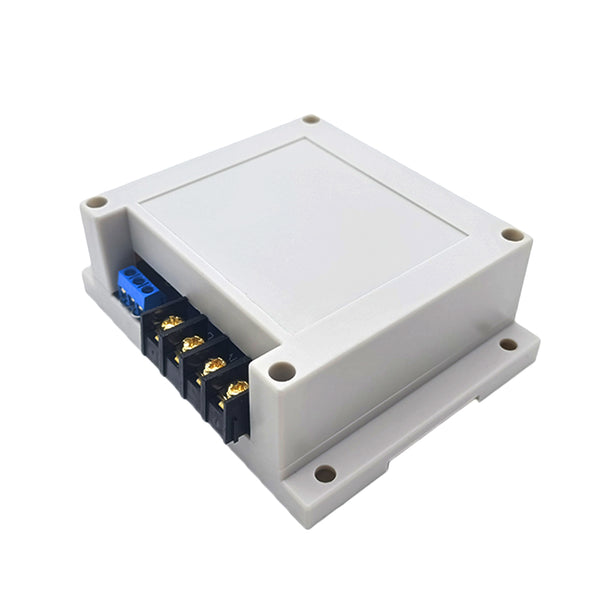

Gehäusegröße: 115 x 95 x 40 mm

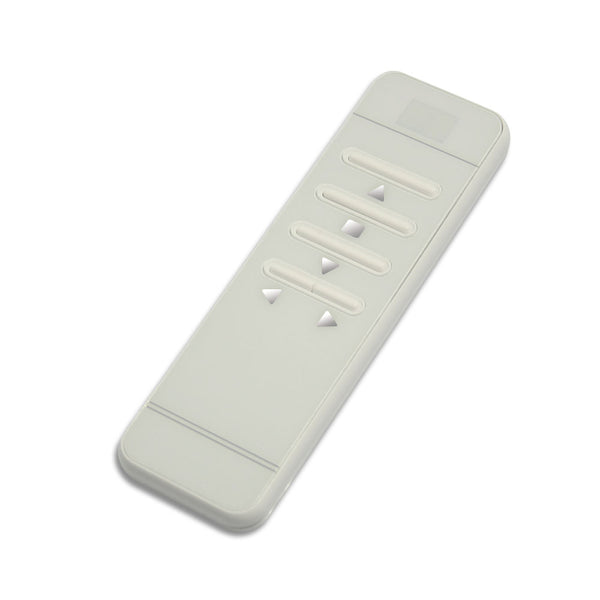

Parameter des Fernsteuerung:
Modell: 0021099 (CM-99)
Kanal: 99 Kanäle
Kanal/Knopf: 5

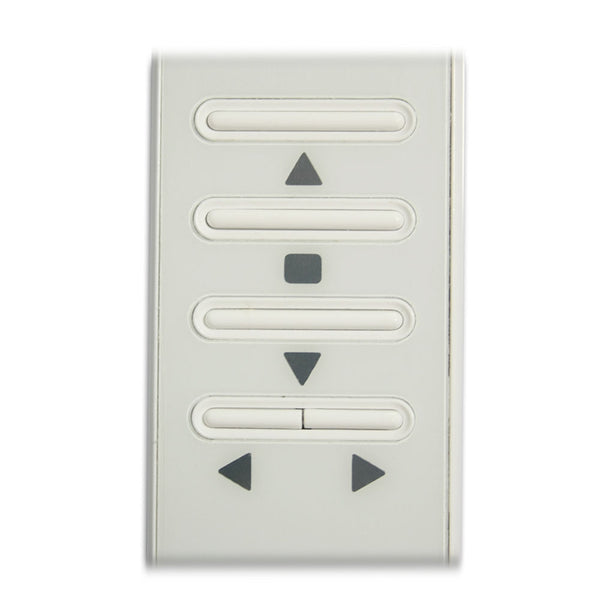

Tastensymbol:▲, ■, ▼, ◄, ►
Betriebsspannung: 6V (2 x CR2032 -3V Knopfzellenbatterien, kann 12 Monate benutzt werden)
Standby-Strom: ≤5μA
Betriebsstrom: ≤15mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 50m / 150ft (theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 12 mm
Es ist kompatibel nur mit unserem Empfänger S1F3-AC, S1F2-AC, S1F2-DC, S1PF-DC, S1PF3-DC, S1FC-DC, S1FM-DC.
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CM-99 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 50 Meter erreichen. Wenn es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte DC 12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten Sie den Empfänger mit derselben DC 24 V Version auswählen.

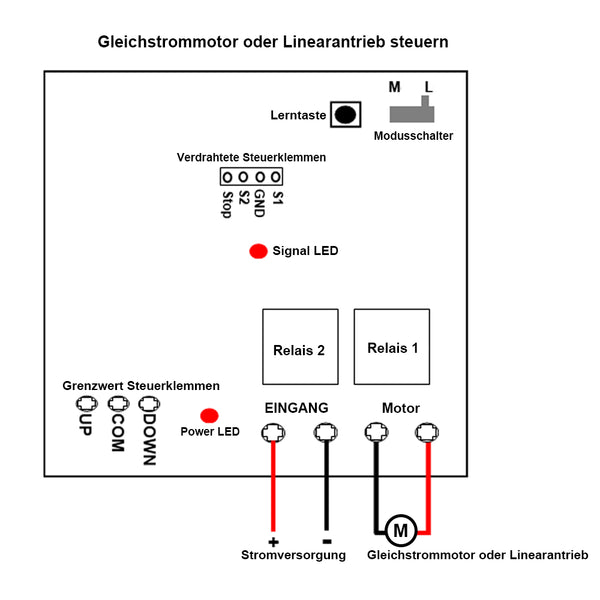

Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern möchten, gehen Sie wie folgt vor:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme <+> von Eingangs, und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme <-> von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den Klemmen <Motor>. Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
Beachten: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet werden.
1) Einstellung der Modus Verriegelung: Stellen Sie den Modusschalter im Empfänger auf L.
Der Bedienung durch den Sender, wie CM-99:
Drücken Sie zuerst die Taste ◄ oder ► auf dem Sender, um den entsprechenden Kanal auszuwählen. Auf dem digitalen Bildschirm wird die Nummer dieses Kanals angezeigt. Der Bildschirm wird nach 2 Sekunden automatisch ausgeschaltet.
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.
2) Einstellung der Modus Momentan: Stellen Sie den Modusschalter im Empfänger auf M.
Der Bedienung durch den Sender, wie CM-99:
Drücken Sie zuerst die Taste ◄ oder ► auf dem Sender, um den entsprechenden Kanal auszuwählen. Auf dem digitalen Bildschirm wird die Nummer dieses Kanals angezeigt. Der Bildschirm wird nach 2 Sekunden automatisch ausgeschaltet.
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.

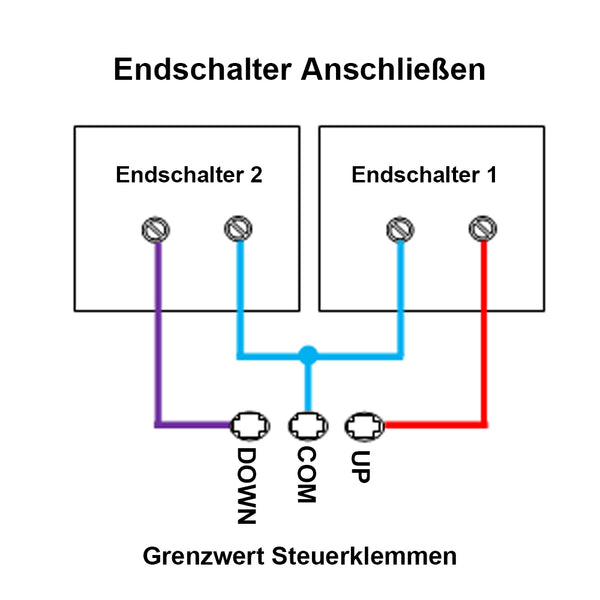

Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an die Klemmen <COM> und <UP> anschließen, und einen weiteren normalerweise geschlossenen Endschalter an die Klemmen <COM> und <DOWN> anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb ausgefahren ist, wenn zwei Klemmen <COM> und <UP> getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt, wenn zwei Klemmen <COM> und <DOWN> getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs verwenden.

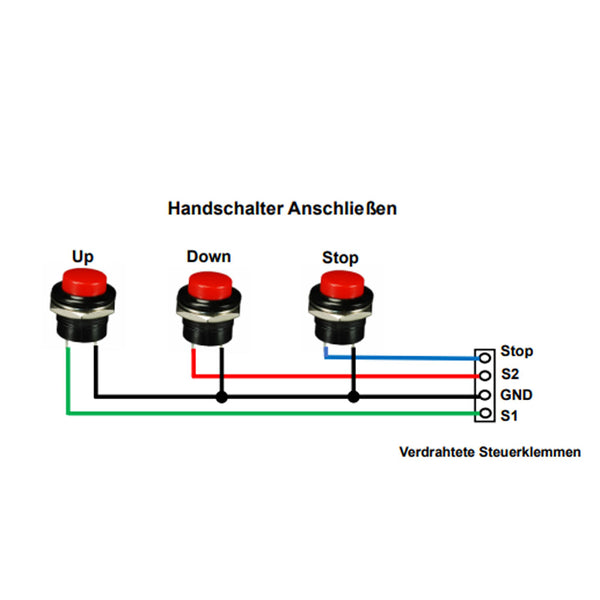

Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen <STOP>, <S1>, <COM> und <S2> anschließen.
1) Steuermodus Verriegelung:
Wenn zwei Klemmen <S1> und <COM> angeschlossen werden, dreht sich der Motor in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen <STOP> und <COM> angeschlossen werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen <S2> und <COM> angeschlossen werden, dreht der Motor die Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen <STOP> und <COM> angeschlossen werden, stoppt der Motor oder Linearantrieb.
2) Steuermodus Momentan:
Wenn zwei Klemmen <S1> und <COM> angeschlossen werden, dreht sich der Motor in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen <S1> und <COM> getrennt werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen <S2> und <COM> angeschlossen werden, dreht der Motor die Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen <S2> und <COM> getrennt werden, stoppt der Motor oder Linearantrieb.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Sie können jede beliebige Kanal am Sender beliebig mit dem Empfänger koppeln, den Sie steuern möchten.
1) Drücken Sie zuerst die Taste ◄ oder ► auf dem Sender, um den entsprechenden Kanal auszuwählen. Auf dem digitalen Bildschirm wird die Nummer dieses Kanals angezeigt. Der Bildschirm wird nach 2 Sekunden automatisch ausgeschaltet.
2) Wählen Sie den zu steuernden Empfänger aus und drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED im Empfänger leuchtet, dies bedeutet der Empfänger geht in den Lernstatus.
3) Drücken Sie die Taste ▲ am Fernbedienung, die Signal LED blinkt zweimal; Dann drücken Sie die Taste ▼ am Fernbedienung, die Signal LED blinkt zweimal; Dann drücken Sie die Taste ■ am Fernbedienung, die Signal LED blinkt zweimal; Drücken Sie abschließend die Lerntaste im Empfänger, die Signal LED erlischt, dies bedeutet dass die Paarung erfolgreich war.
4) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
So löschen Sie alle kodes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle kodes gespeichert im Empfänger.
Bedienung: Drücken und halten die Lerntaste im Empfängermoduls für 4-5 Sekunden, bis die Signal LED 3 mal blinkt und dann ausgeht. Das bedeutet, dass alle gespeicherten kodes erfolgreich gelöscht wurden.
