Lieferumfang:
1 x Fußschalter
1 x Bedienungsanleitung
Einführung:

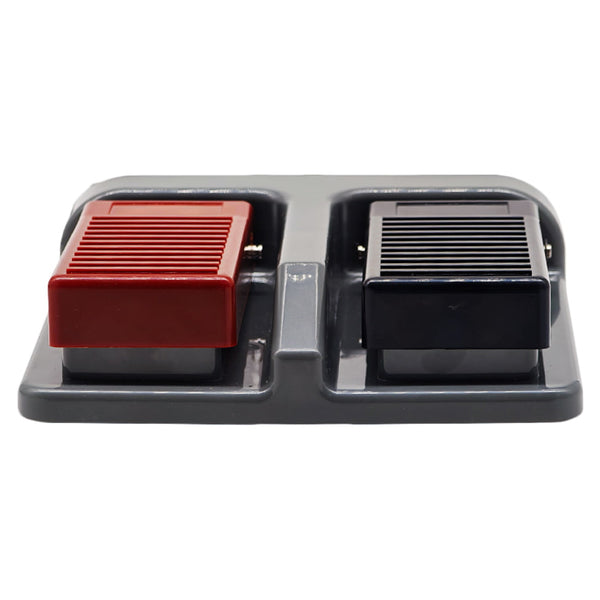

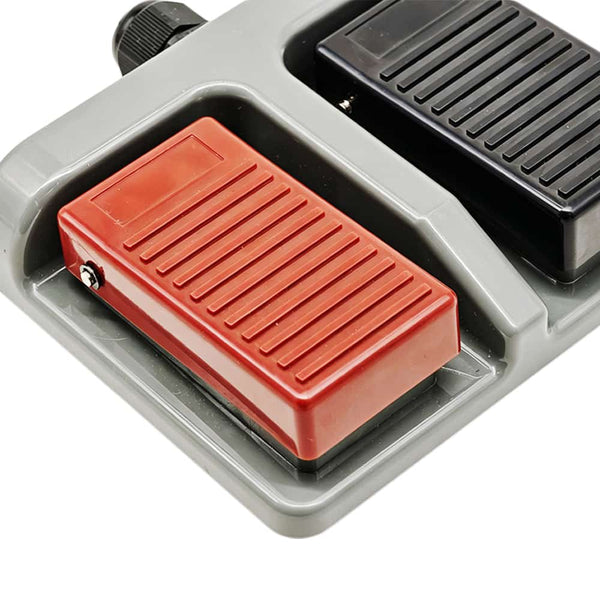

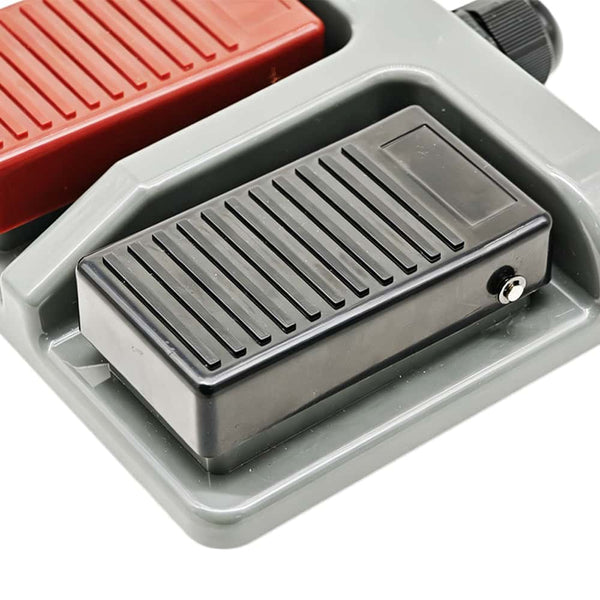

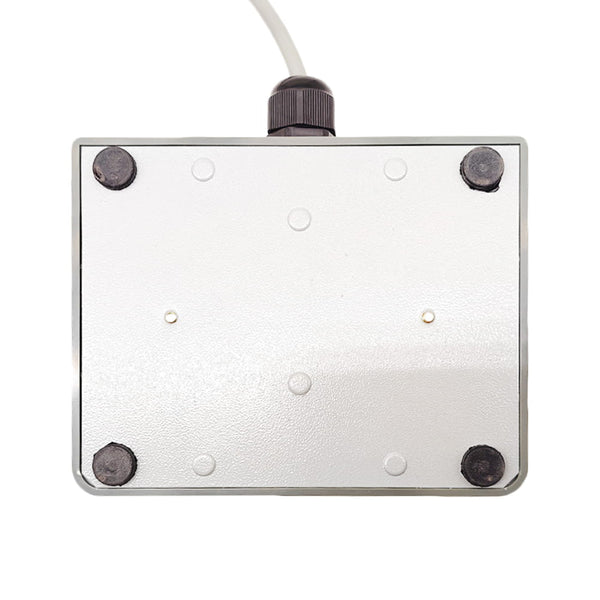

Dieser Fußschalter verfügt über rote und schwarze Tasten, die den Funktionen "Vorwärts" und "Rückwärts" entsprechen. Wenn Sie einen DC-Motor an diesen Fußschalter anschließen, können Sie den Motor per Fußpedal in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC-Linearantrieb an diesen Fußschalter anschließen, können Sie den Linearantrieb per Fußpedal zum Ein oder Ausfahren betätigen.
Produktbeschreibung:
| Parameter | Detail |
|---|---|
| Betriebsspannung | DC 12V ~ 24V |
| Maximaler Laststrom | 6A |
| Zwei Tasten | Rote Taste, Schwarze Taste |
| Betriebsart | Momentan |

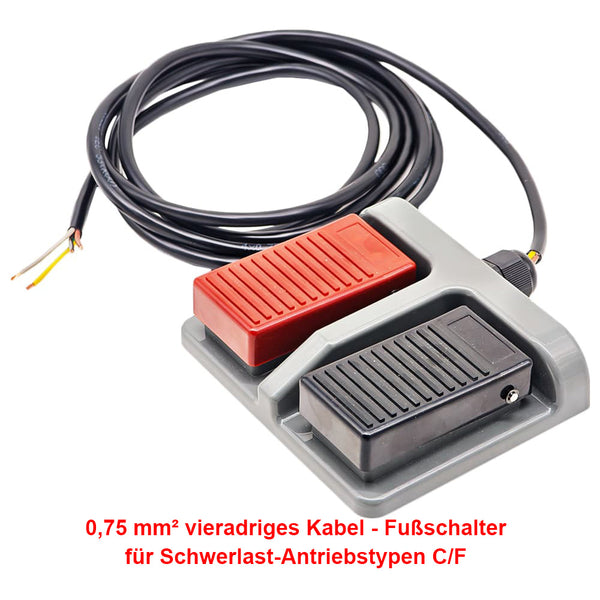

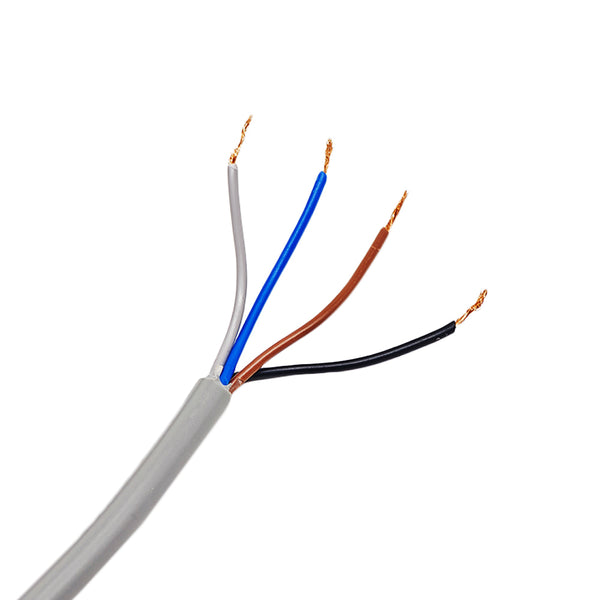

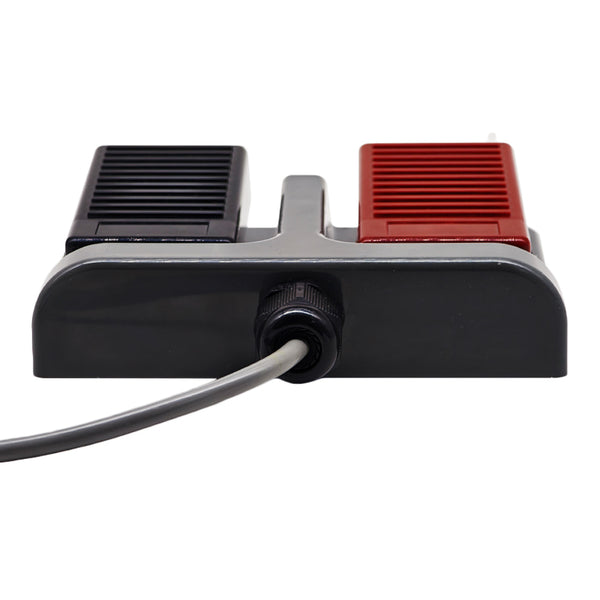

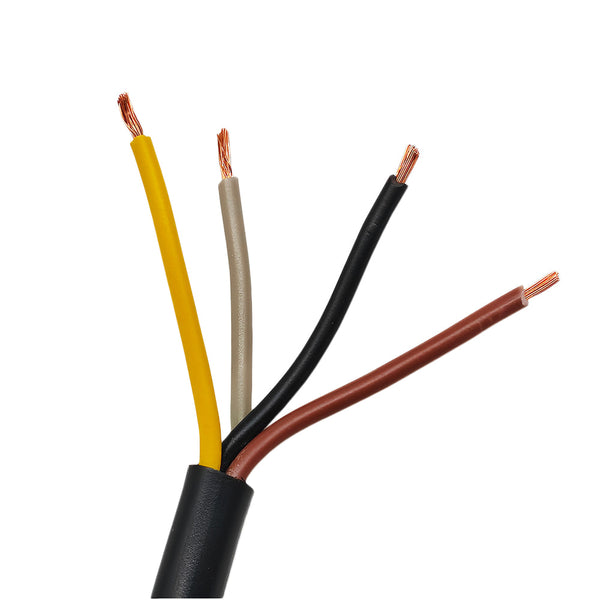

| Stromkabel | 300 cm vieradriges Kabel (20 AWG feines vieradriges Kabel und 0,75 Quadratmillimeter vieradriges Kabel optional) |

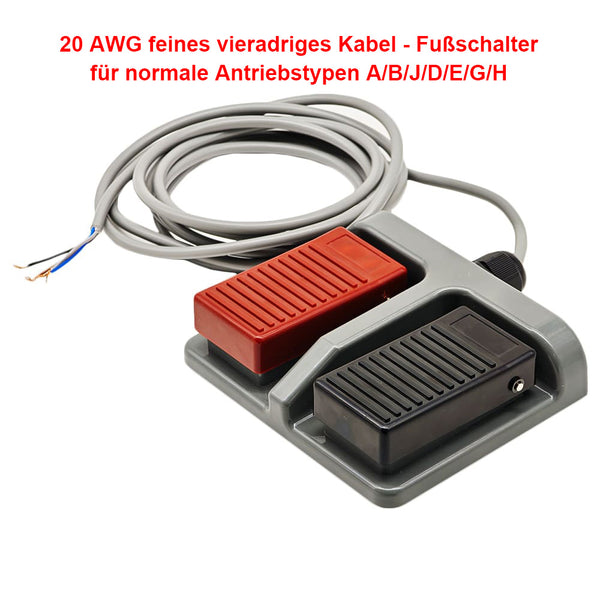

| 20 AWG feines vieradriges Kabel geeignet für folgende normale Linearantriebe | Typ A / B / J / D / E / G / G2 / H |
| 0,75 Quadratmillimeter vieradriges Kabel geeignet für folgende Schwerlast Linearantriebe | Typ C / F |
| Kontaktmaterial | Silberkontakte |
| Betriebstemperatur | -20°C bis +70°C |
| Größe | 142 x 150 x 34 mm |

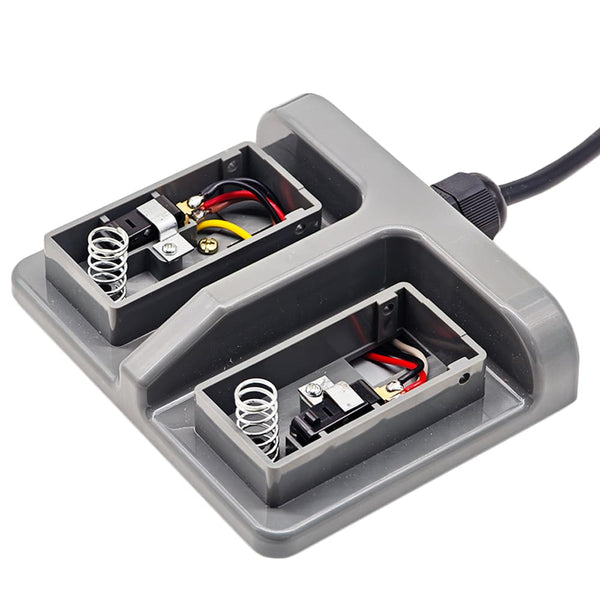

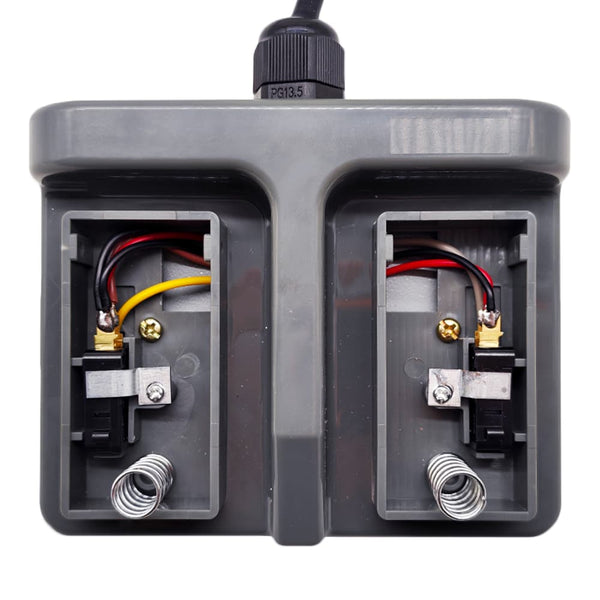

| Interne Kabel sind vorverkabelt | |

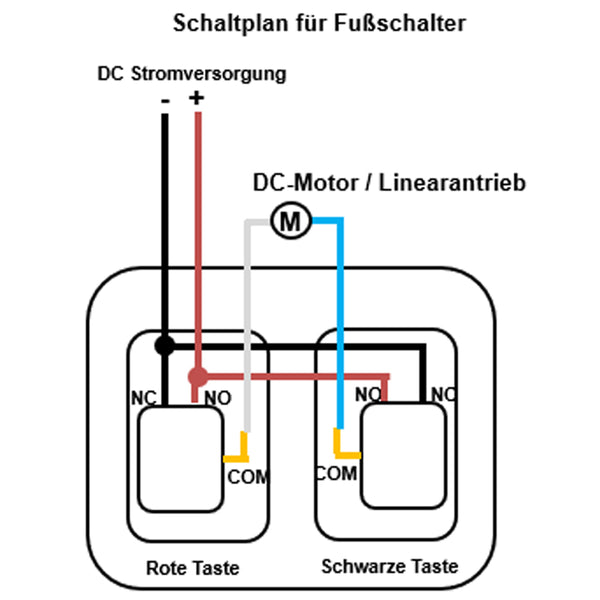

Verdrahtung:
1) Verbinden Sie den Pluspol der DC Stromversorgung mit dem braunen Kabel des Fußschalters, und verbinden Sie den Minuspol der DC Stromversorgung mit dem schwarzen Kabel des Fußschalters.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs mit den beiden verbleibenden Kabeln des Fußschalters. (Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.)
Betrieb:
1) Drücken und halten Sie die rote Taste, Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus; Lassen Sie die Taste los, Motor oder Linearantrieb stoppt.
2) Drücken und halten Sie die schwarze Taste, Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein; Lassen Sie die Taste los, Motor oder Linearantrieb stoppt.
