Lieferumfang:
1 x Fußschalter
1 x Bedienungsanleitung

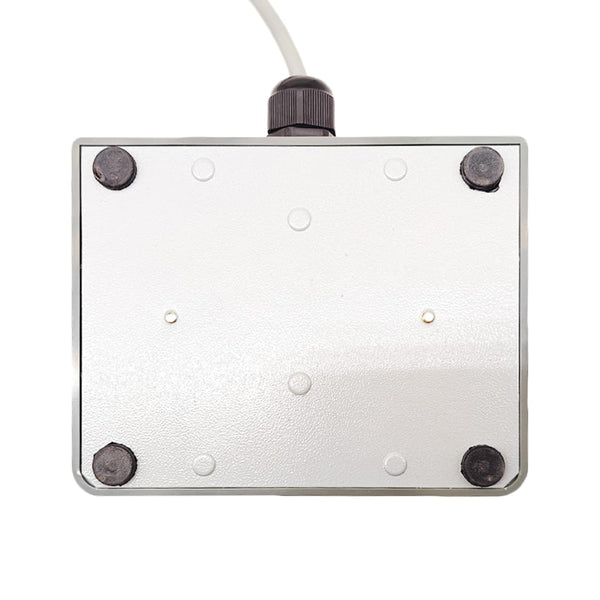

Einführung:

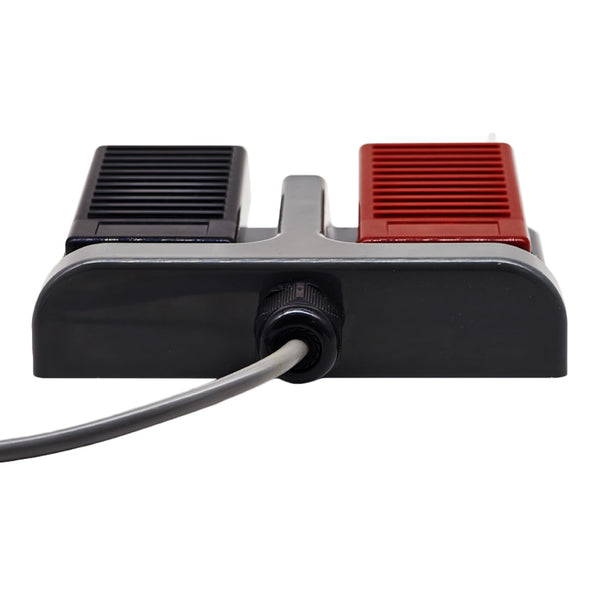

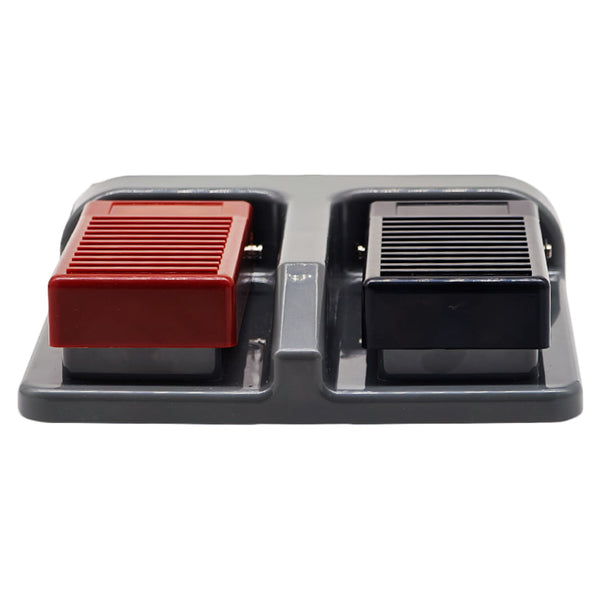

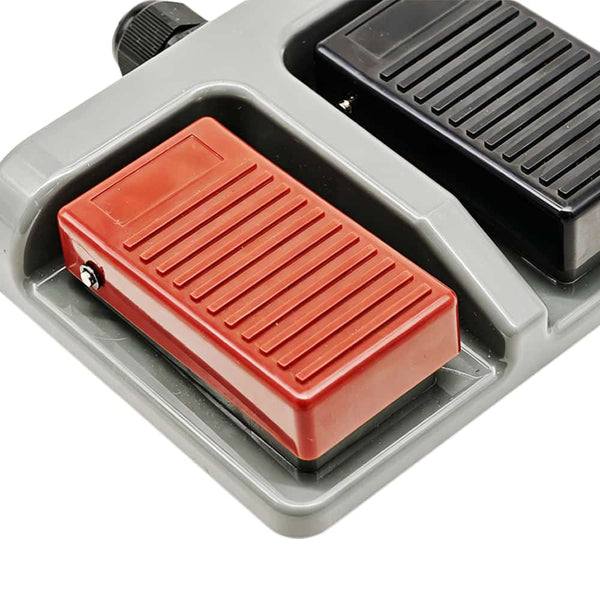

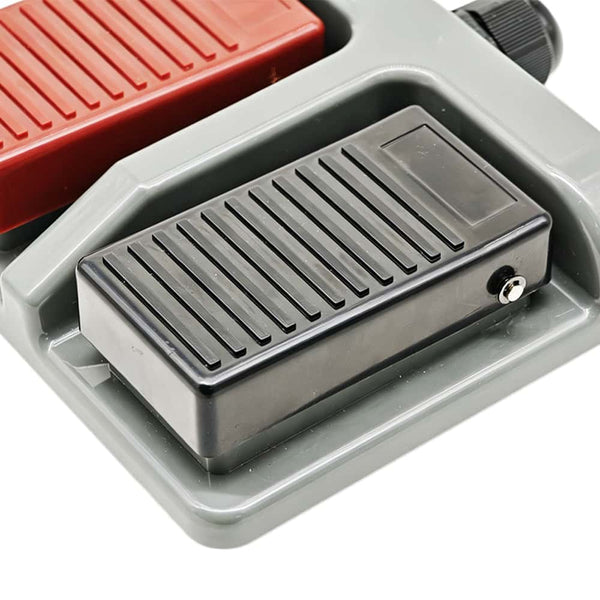

Dieser Fußschalter verfügt über rote und schwarze Tasten, die den Funktionen "Vorwärts" und "Rückwärts" entsprechen. Jede Taste hat einen Satz Schließerkontakte. Sie können diesen Fußschalter an die verdrahteten Steuerklemmen des Empfängers oder an die manuellen Schalterklemmen des Synchronisationscontrollers für Linearantrieb anschließen und damit den DC-Motor oder den Linearantrieb steuern.
Produktbeschreibung:
| Parameter | Detail |
|---|---|
| Betriebsspannung | DC 12V ~ 24V |
| Maximaler Laststrom | 6A |
| Zwei Tasten | Rote Taste, Schwarze Taste |
| Betriebsart | Momentan |
| Kontaktmaterial | Silberkontakte |
| Betriebstemperatur | -20°C bis +70°C |
| Größe | 142 x 150 x 34 mm |

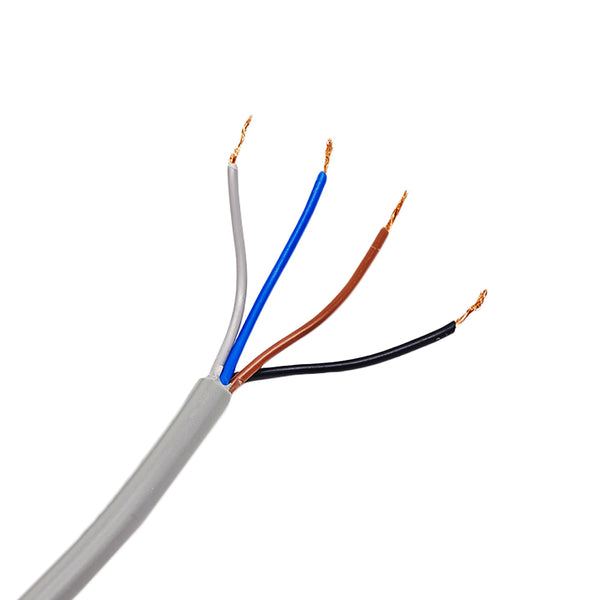

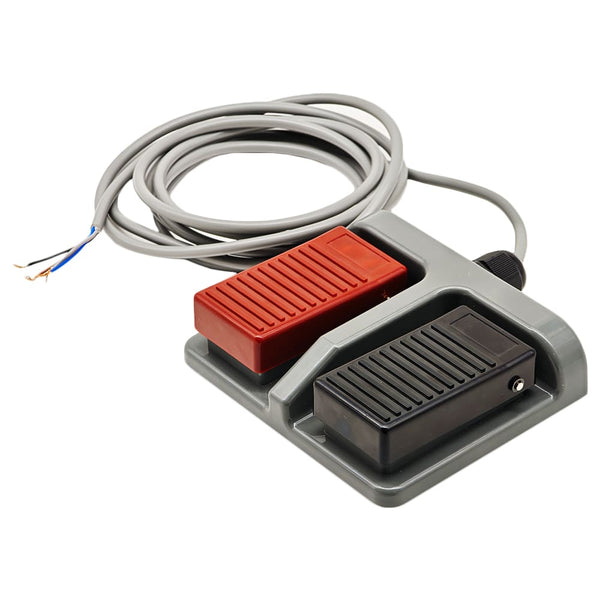

| Mit einem 300 cm 20 AWG vieradrigen Kabel | |

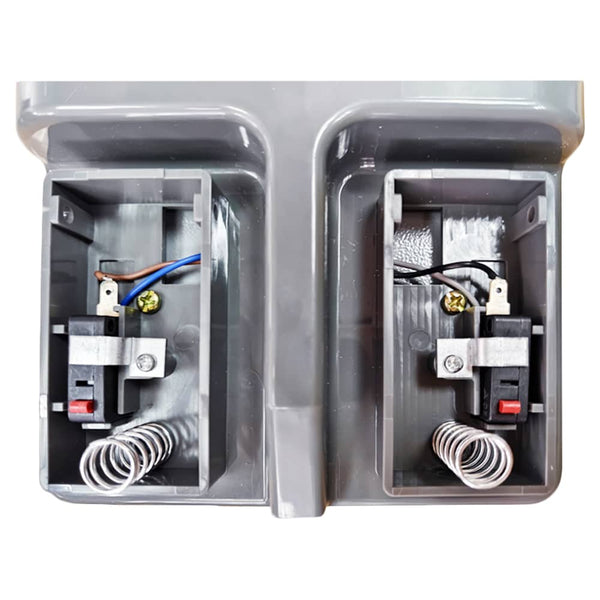

| Jede Taste ist mit einem Satz Schließerkontakte ausgestattet | |
| Interne Kabel sind vorverkabelt | |
| Geeignet für unsere Empfänger mit verdrahteten Steuerklemmen, z. B. Modell S1FC-DC, S1PF-DC, S1PF3-DC, S1F2-DC, S1FC-AC und S1F2-AC | |
| Geeignet für unsere Synchronisationscontroller mit manuellen Schalterklemmen für Linearantrieb | |
Verdrahtung:

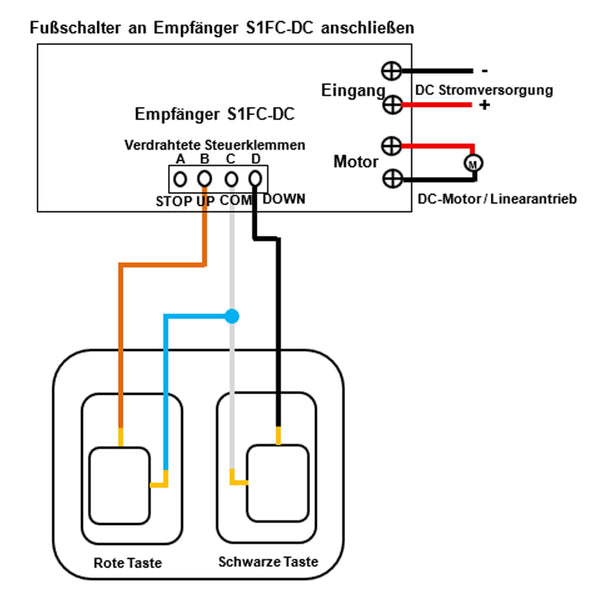

Anschluss an den Empfänger S1FC-DC:
1. Verbinden Sie den Pluspol der DC Stromversorgung mit der Klemme <+> am Eingang, und verbinden Sie den Minuspol der DC Stromversorgung mit der Klemme <-> am Eingang.
2. Verbinden Sie die Kabel des Fußschalters wie folgt mit den verdrahteten Steuerklemmen des Empfängers:
1) Braunes Kabel an die Klemme <UP>
2) Schwarzes Kabel an die Klemme <DOWN>
3) Blaues und weißes Kabel an die Klemme <COM>
3. Verbinden Sie zwei Drähte des Motors oder des Linearantriebs mit den Klemmen <Motor> des Empfängers. Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.

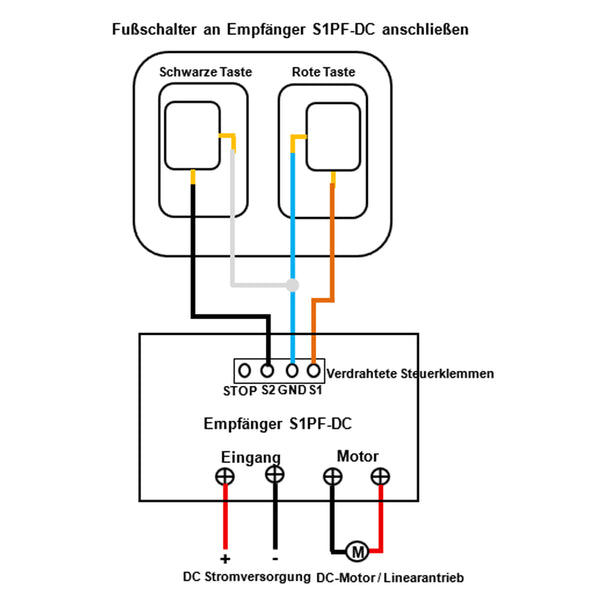

Anschluss an den Empfänger S1PF-DC:
1. Verbinden Sie den Pluspol der DC Stromversorgung mit der Klemme <+> am Eingang, und verbinden Sie den Minuspol der DC Stromversorgung mit der Klemme <-> am Eingang.
2. Verbinden Sie die Kabel des Fußschalters wie folgt mit den verdrahteten Steuerklemmen des Empfängers:
1) Braunes Kabel an die Klemme <S1>
2) Schwarzes Kabel an die Klemme <S2>
3) Blaues und weißes Kabel an die Klemme <GND>
3. Verbinden Sie zwei Drähte des Motors oder des Linearantriebs mit den Klemmen <Motor> des Empfängers. Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.

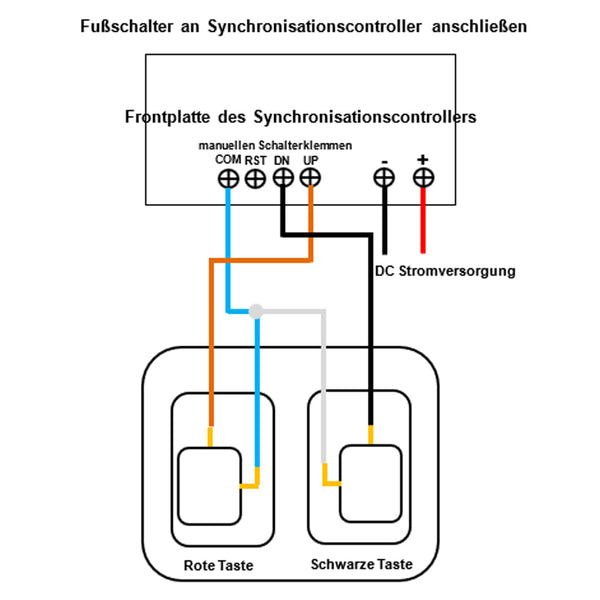

Anschluss an den Synchronregler mit manueller Schaltfunktion:
1. Verbinden Sie den Pluspol der DC Stromversorgung mit der Klemme <+> des Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit der Klemme <-> des Controllers.
2. Verbinden Sie die Kabel des Fußschalters wie folgt mit den manuellen Schalterklemmen des Controllers:
1) Braunes Kabel an die Klemme <UP>
2) Schwarzes Kabel an die Klemme <DN>
3) Blaues und weißes Kabel an die Klemme <COM>
3. Stecken Sie die Linearantriebe in die entsprechenden Kanalanschlüsse des Controllers.
Betrieb:
1) Drücken und halten Sie die rote Taste, Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus; Lassen Sie die Taste los, Motor oder Linearantrieb stoppt.
2) Drücken und halten Sie die schwarze Taste, Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein; Lassen Sie die Taste los, Motor oder Linearantrieb stoppt.
