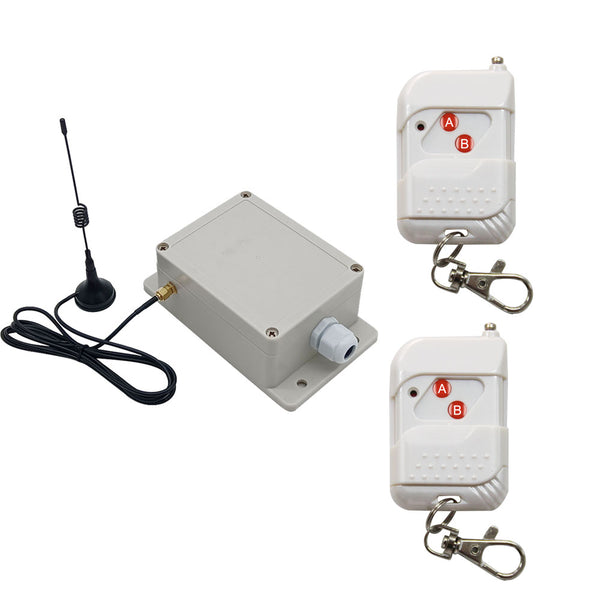

Lieferumfang:

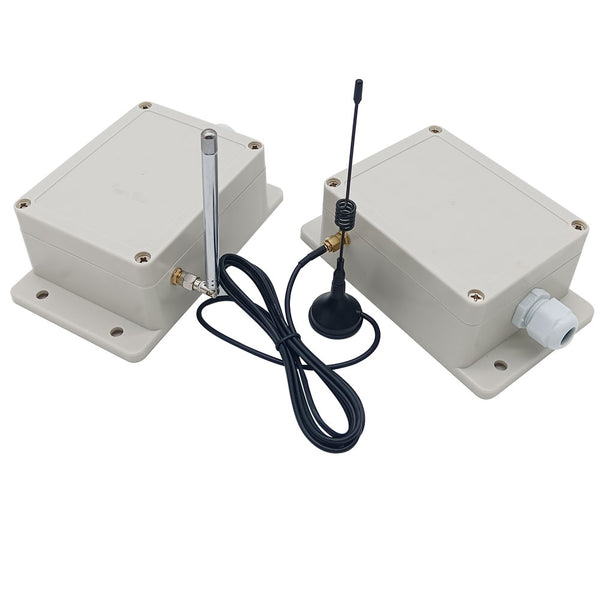

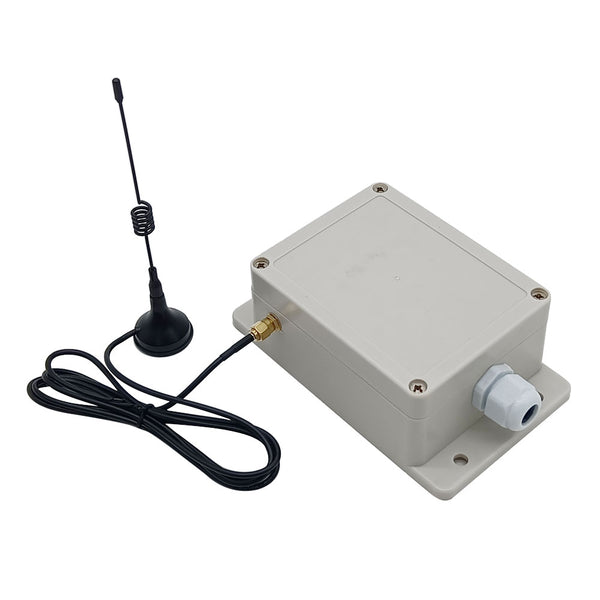

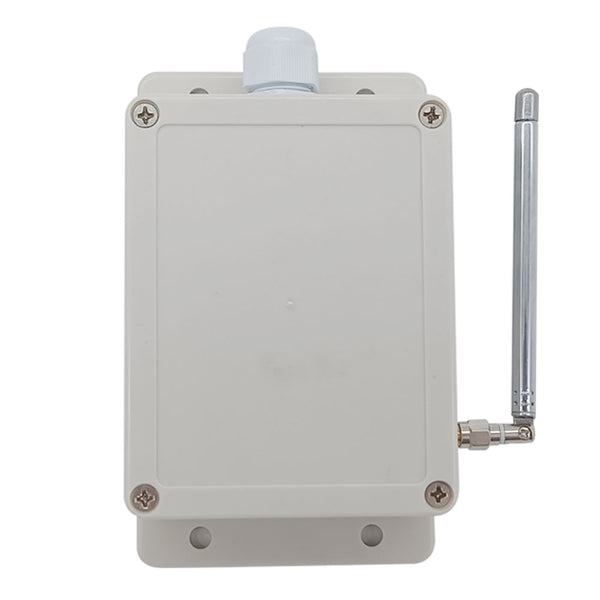

1 x Empfänger: S1X-DC-ANT3

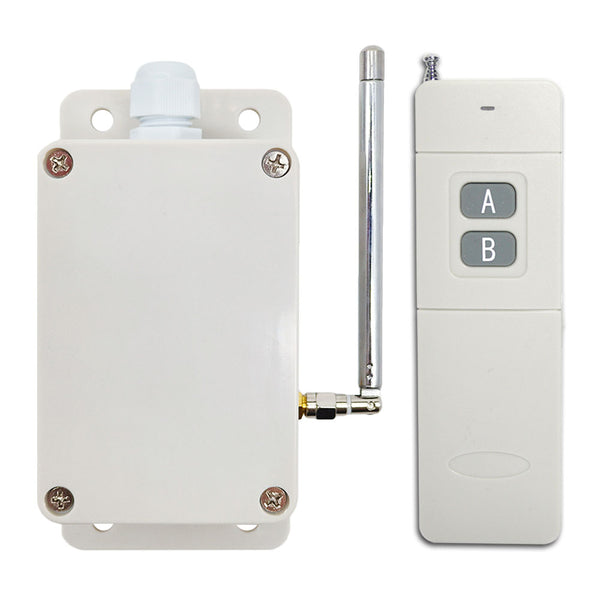

2 x Sender: C-1/C-2
1 x Bedienungsanleitung
Einführung:
Dies ist ein Funkschalter Set mit 1 Kanal DC Stromversorgung Ausgang. Es umfasst einen S1X-DC-ANT3 Empfänger und zwei C-1 / C-2 Sender. Es kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.

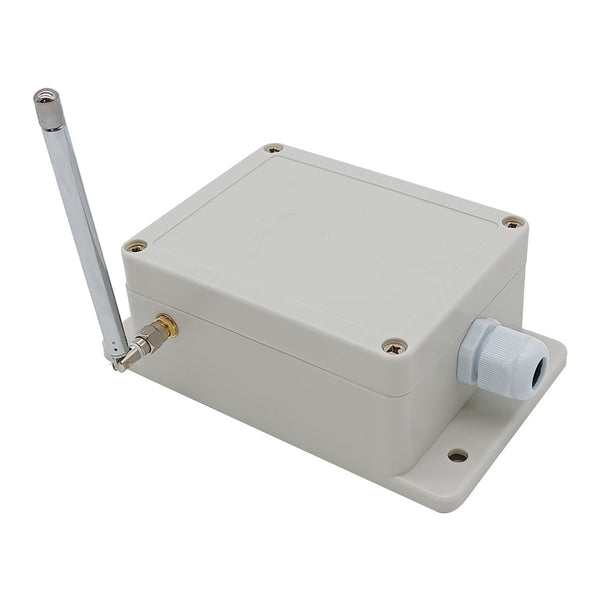

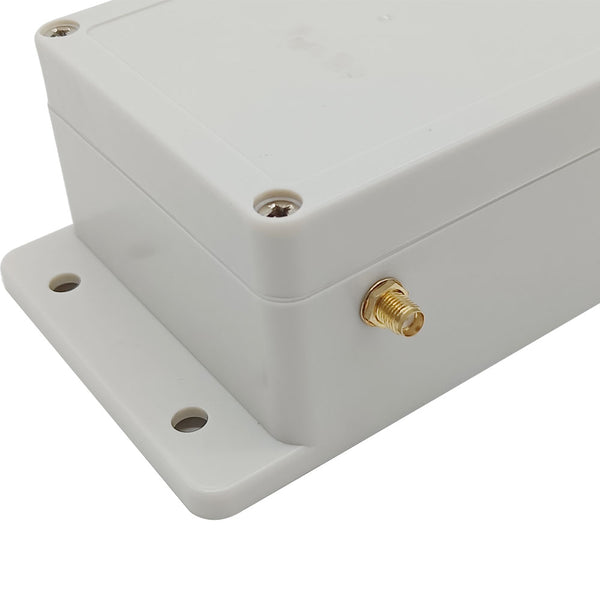

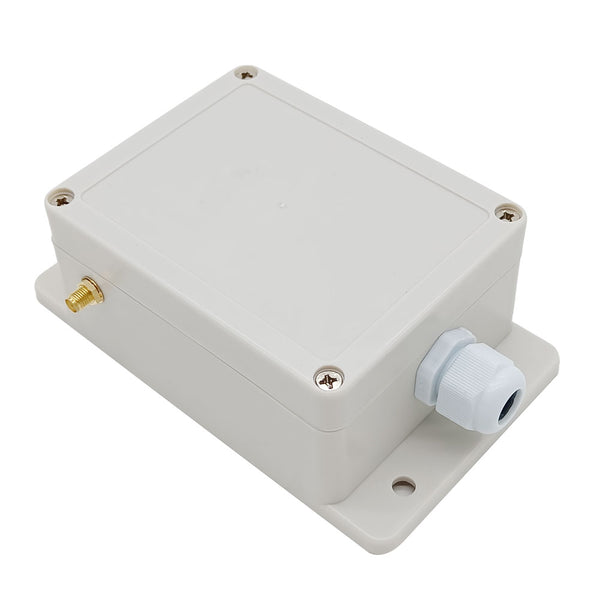

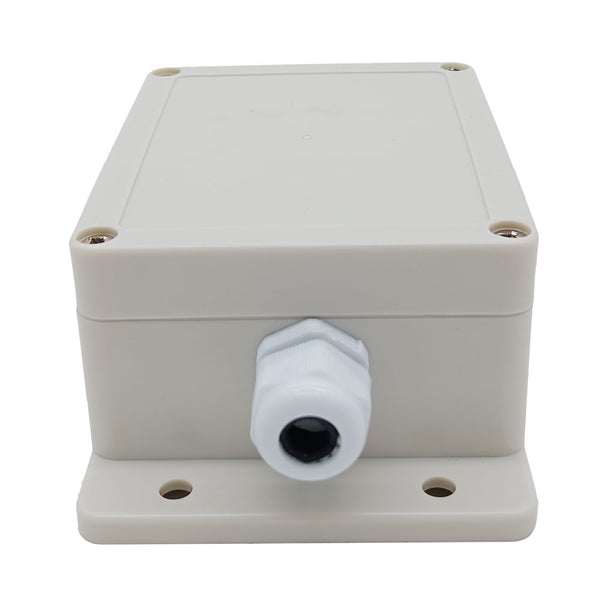

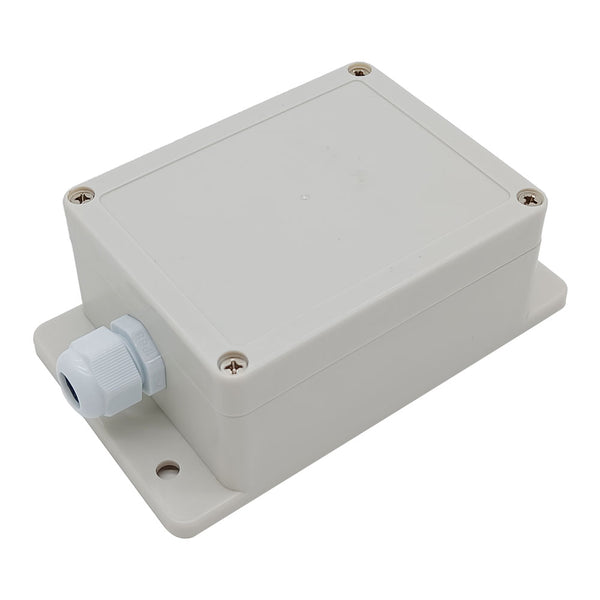

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
DC Stromversorgung Ausgang: Es kann 6V, 9V, 12V oder 24V Gleichstrom Geräte steuern.
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.

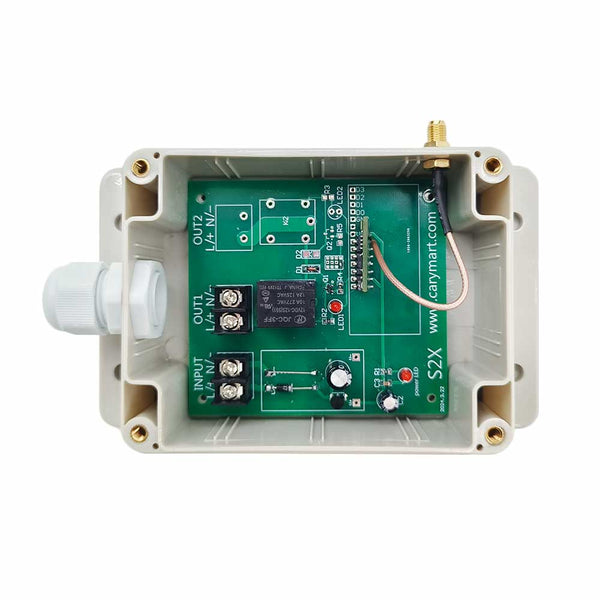

Parameter des Empfängers S1X-DC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | DC 6V, 9V, 12V oder 24V (bitte bei Bestellung angeben) |
| Ausgangsart | DC Stromversorgung Ausgang |
| Kanal | 1 Kanal |
| Arbeitsfrequenz | 433.92 MHz |
| Maximaler Laststrom | 10A |
| 3 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |

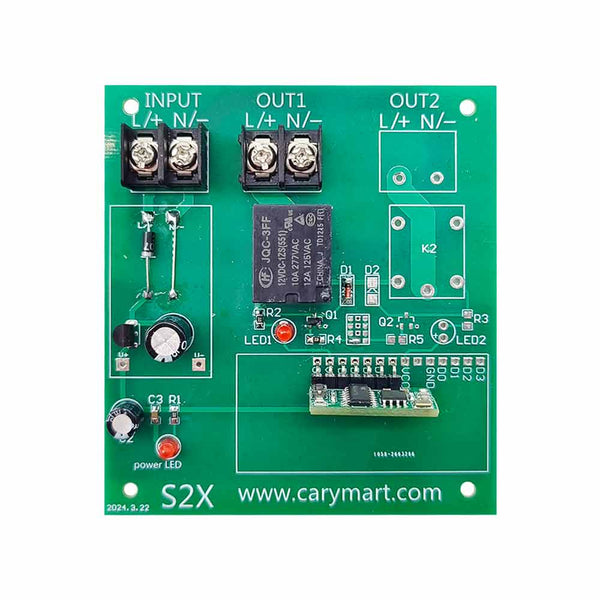

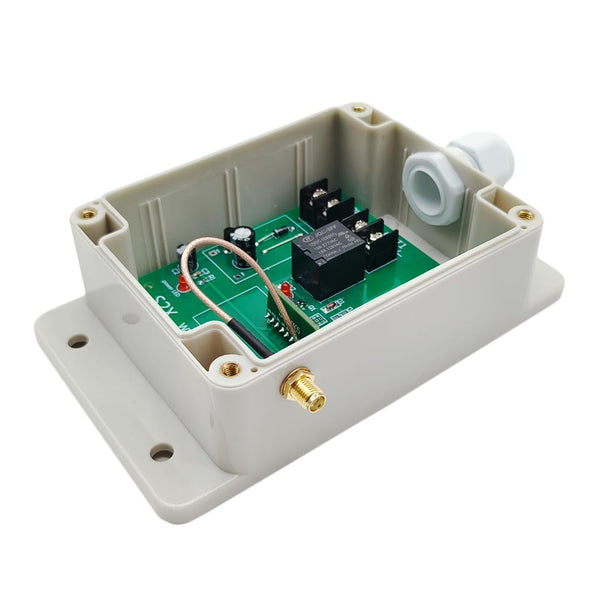

| Maße der PCB | 88 x 80 x 18 mm |

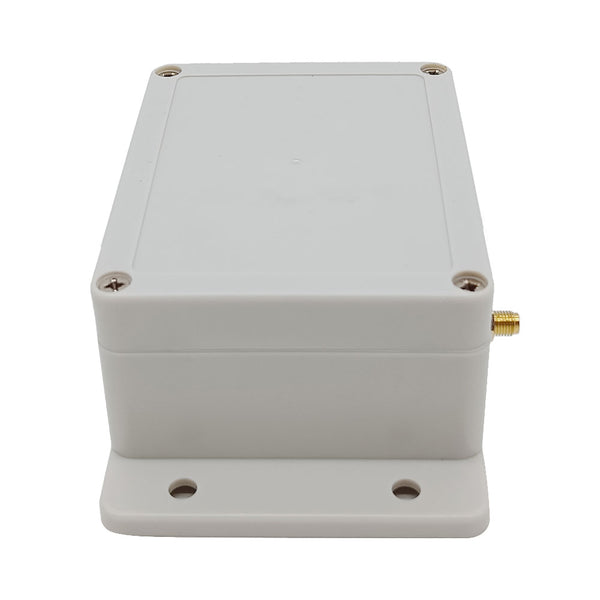

| Maße des Gehäuses | 153 x 90 x 55 mm |
| Passende Fernbedienungen |
C-1 (100M) / CWB-1 (50M, wasserdicht) / CP-1 (500M) / CB-1 (1000M) für Selbstsichernd oder Momentan C-2 (100M) / CWB-2 (50M, wasserdicht) / CP-2 (500M) / CB-2 (1000M) für Verriegelung |

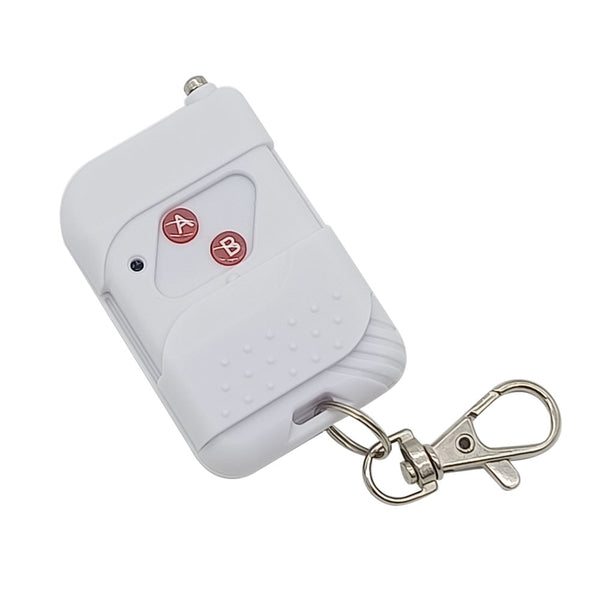

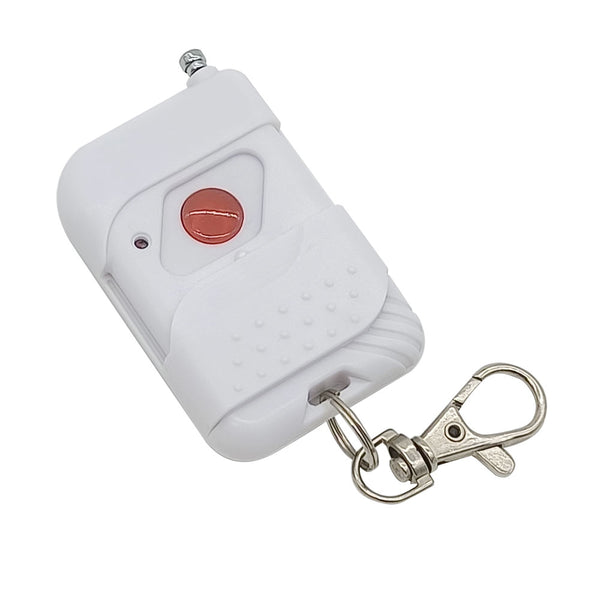

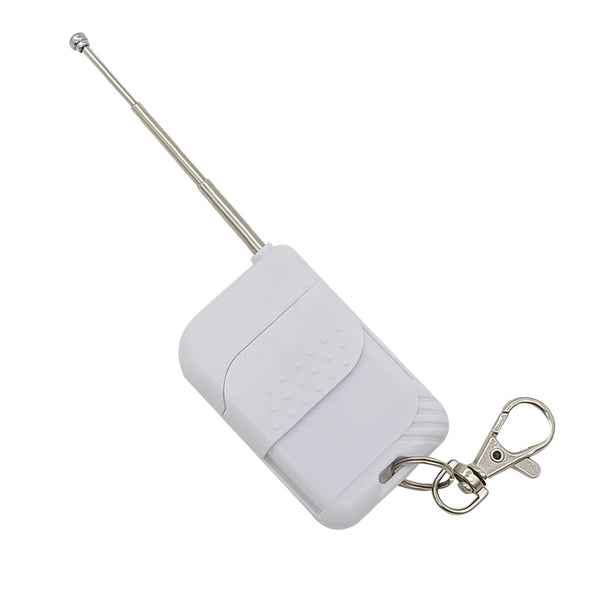

Sender C-1 (1 Taste) / C-2 (2 Tasten) Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden) |
| Symbol des Knopfs | kein Symbol (C-1) / A, B (C-2) |
| Betriebsfrequenz | 433.92 Mhz |
| Enkodierung Chip | PT2262/ PT2264 / SC2262 |
| Sendeentfernung | 100 Meter / 300 Fuß (theoretisch) |
| Einheit Mass | 58 x 39 x 16 mm |
Verdrahtung:
Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−>.
2) Verbinden Klemme <+> des AUS1 an Pluspol von DC Lampe, Verbinden Klemme <-> des AUS1 an Minuspol von DC Lampe.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Betrieb mit C-1:
Halten Sie Taste gedrückt → Klemme <AUS1> ausgang DC Stromversorgung (Lampe EIN)
Lassen Sie Taste los → Klemme <AUS1> stoppt die Ausgabe (Lampe AUS)
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Betrieb mit C-1:
Drücken Sie Taste → Klemme <AUS1> ausgang DC Stromversorgung (Lampe EIN)
Drücken Sie die Taste erneut → Klemme <AUS1> stoppt die Ausgabe (Lampe AUS)
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Betrieb mit C-2:
Drücken Sie Taste A → Klemme <AUS1> ausgang DC Stromversorgung (Lampe EIN)
Drücken Sie Taste B → Klemme <AUS1> stoppt die Ausgabe (Lampe AUS)
