Lieferumfang:
12 x Empfänger: S1U-AC-ANT3
1 x Sender: CV-12/CB-12
1 x Bedienungsanleitung
Einführung:
Es handelt sich um ein Ein-Sender-Mehrere-Empfänger System mit trockenem Relaisausgang. Es umfasst zwölf S1U-AC-ANT3 Empfänger und einen CV-12 / CB-12 Sender. Es kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden.
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere.

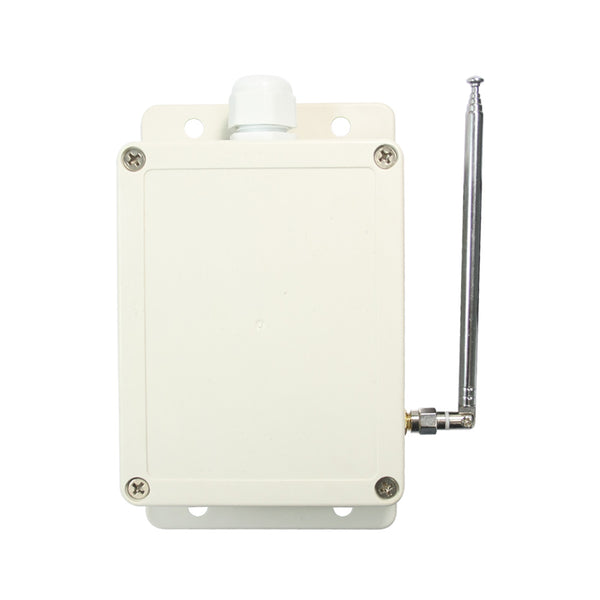

Parameter des Empfängers S1U-AC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | AC 110~240V (110V/120V/220V/240V) |
| Ausgangsart | Trockene Relaisausgang (NO und NC) |
| Kanal | 1 Kanal |
| Arbeitsfrequenz | 433.92 MHz |
| Belastbarkeit | 240VAC oder 28VDC, Max 10A / Kanal |
| 3 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Maße der PCB | 88 x 80 x 18 mm |
| Maße des Gehäuses | 153 x 90 x 55 mm |
| Passende Fernbedienungen | Kann mit verschiedenen Fernbedienung koppeln, wie CV-12 (500M), oder CB-12 (1000M) usw. |
Sender CV-12 (12 Tasten) Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden) |
| Symbol des Knopfs | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 |
| Betriebsfrequenz | 433.92 Mhz |
| Enkodierung Chip | LX2260A-R4 |
| Sendeentfernung | 500 Meter / 1500 Fuß (theoretisch) |
| Einheit Mass | 110 x 50 x 18 mm |
Verdrahtung:
1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L>, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N>.
1.2 Verbinden Klemme <NO> an Pluspol der DC Stromversorgung, Verbinden Klemme <COM> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.
2) Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L>, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N>.
2.2 Verbinden Klemme <NO> an das Phasenkabel der AC Stromversorgung, Verbinden Klemme <COM> an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Betrieb mit CV-12:
Halten Sie Taste 1 gedrückt → Relais im Empfänger 1 aktiviert (Gerät 1 EIN)
Lassen Sie Taste 1 los → Relais im Empfänger 1 deaktiviert (Gerät 1 AUS)
……
Halten Sie Taste 12 gedrückt → Relais im Empfänger 12 aktiviert (Gerät 12 EIN)
Lassen Sie Taste 12 los → Relais im Empfänger 12 deaktiviert (Gerät 12 AUS)
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Betrieb mit CV-12:
Drücken Sie Taste 1 → Relais im Empfänger 1 aktiviert (Gerät 1 EIN)
Drücken Sie die Taste 1 erneut → Relais im Empfänger 1 deaktiviert (Gerät 1 AUS)
……
Drücken Sie Taste 12 → Relais im Empfänger 12 aktiviert (Gerät 12 EIN)
Drücken Sie die Taste 12 erneut → Relais im Empfänger 12 deaktiviert (Gerät 12 AUS)
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Betrieb mit CV-12:
Drücken Sie Taste 1 → Relais im Empfänger 1 aktiviert (Gerät 1 EIN); Relais in den anderen 11 Empfängern deaktiviert (andere 11 Geräte AUS)
……
Drücken Sie Taste 12 → Relais im Empfänger 12 aktiviert (Gerät 12 EIN); Relais in den anderen 11 Empfängern deaktiviert (andere 11 Geräte AUS)
