Video:
Elektrischer Garagentor-Rolltor-WiFi-Intelligent-Funk-Steuerschalter mit Timing-Funktion
So verbinden Sie den WLAN-Schalter mit dem Mobiltelefon
Produkt Anwendung:
Es eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz. Mit diesem WIFI-Schalter verwandeln wir ein manuelles oder fernbedientes Gerät in ein Smartphone, das über Smartphone und Internet gesteuert wird. Wie z.B. modifizierte Garagentore, Rolltore, Drehtore, Schiebetore, Automatiktore, Schranken, Zutrittskontrolle, Kleinmotoren und andere Einrichtungen. Wenn Ihr Gerät bereits mit einer Fernbedienung ausgestattet ist, können wir mit diesem WiFi-Schalter auch direkt die Fernbedienung modifizieren, um eine Handykontrolle zu erreichen.
Produkt-Parameter:
Betriebsspannung: DC 7~30V
Ausgangsart: Relaisausgang (normalerweise geöffnet / normalerweise geschlossener Ausgang)
Betriebsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Der Anschlussbereich der Klemmen: 22-12 AWG
Kanal: 3 Kanäle
Betriebsmodus: Momentan
Statischer Strom: ≤6mA
Betriebstemperatur: -20°C ~ +70°C
Maximale Belastung: 10A/Kanal

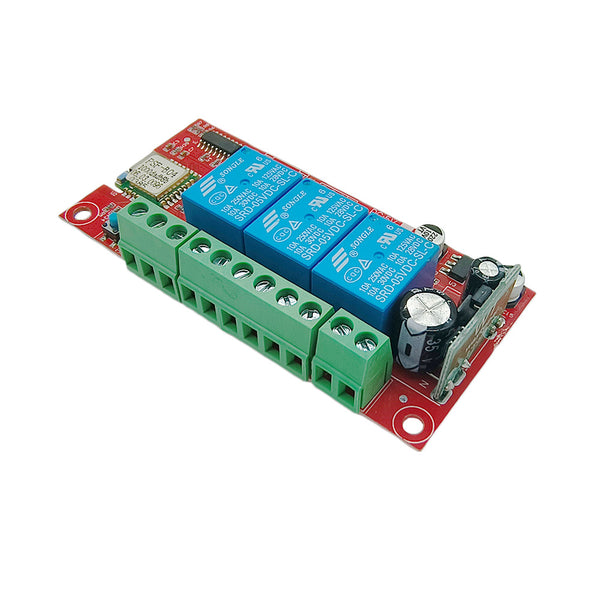

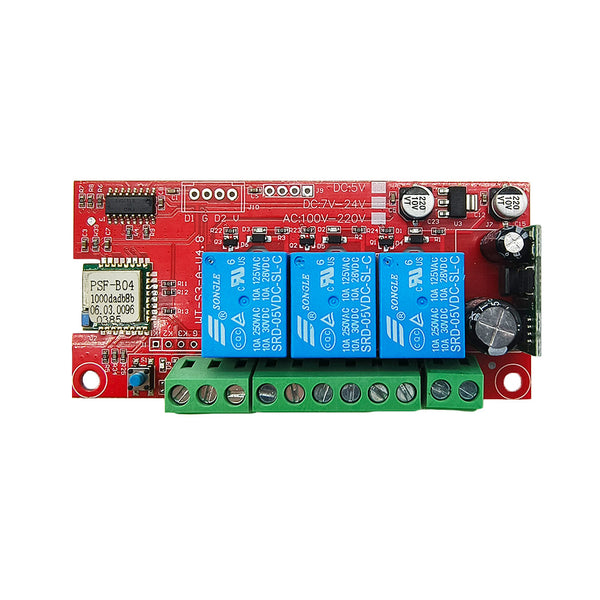

Mass von PCB: 68mm x48mm x19mm

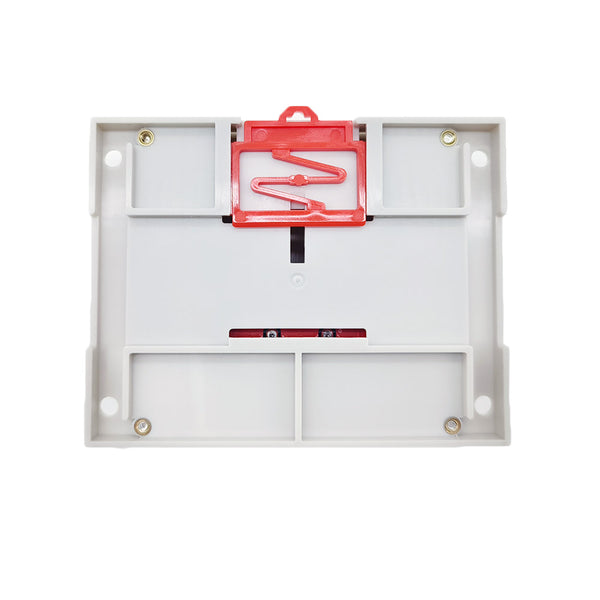

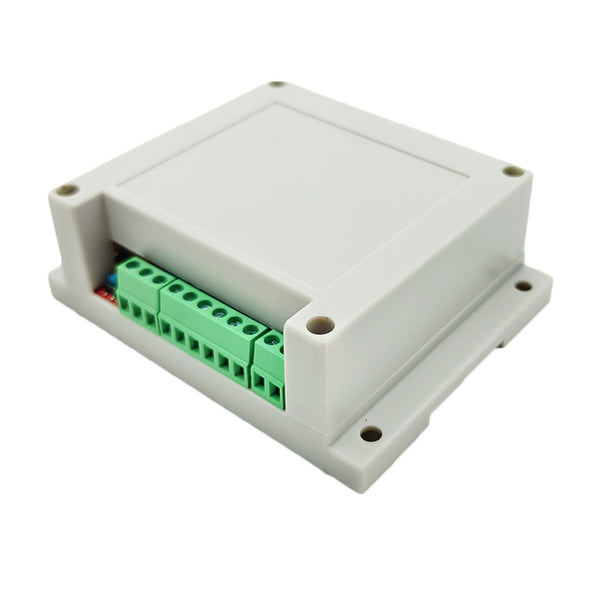

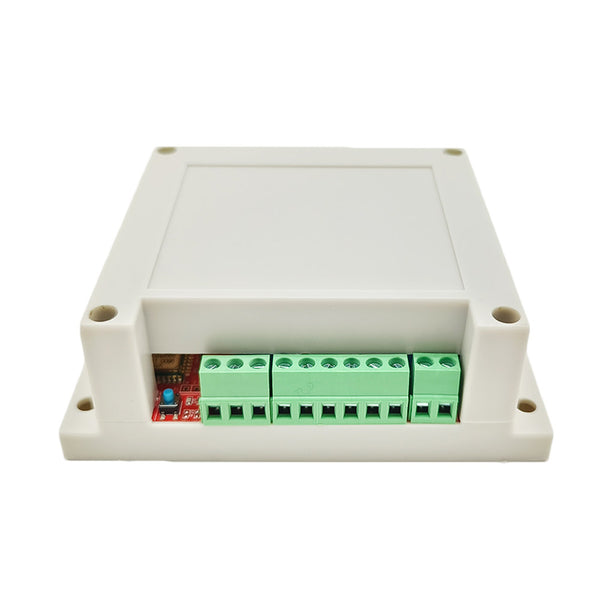

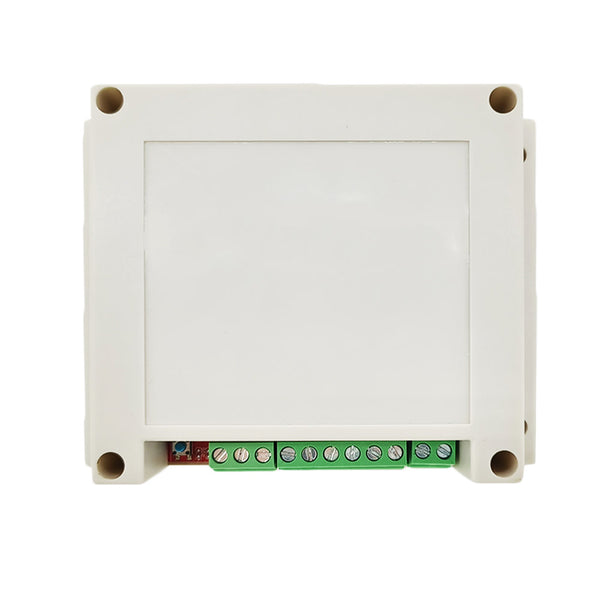

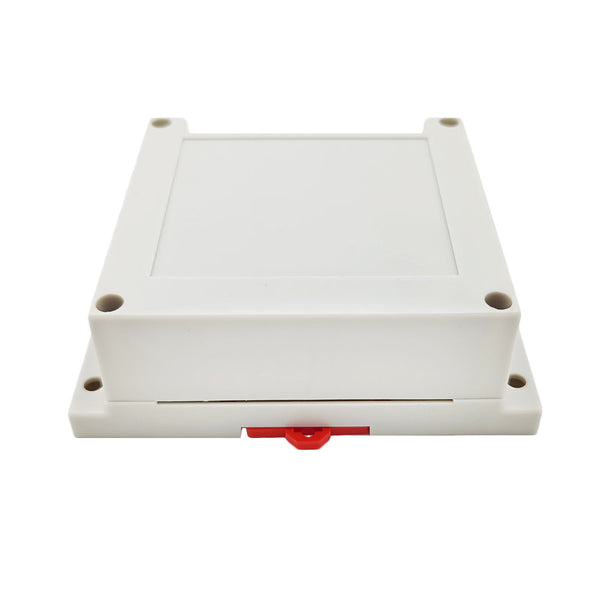

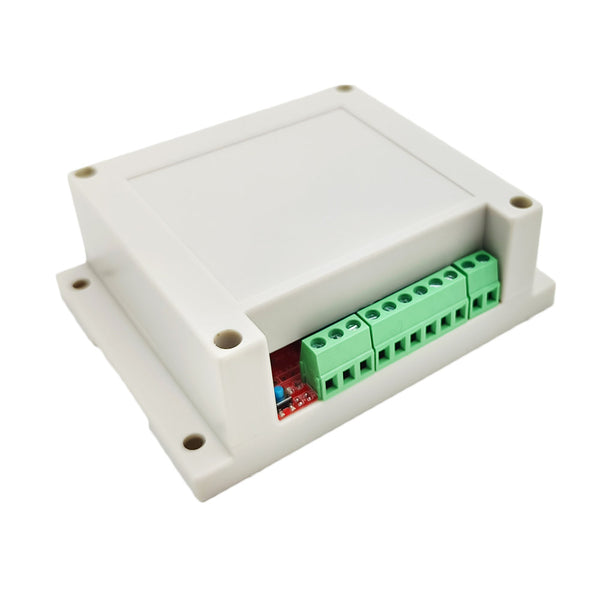

Mass von der Gehäuse: 75mm x54mm x27mm
Produkteigenschaften:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Relaisausgang: Die Ausgangsklemme ist normalerweise geöffnet/ normalerweise geschlossen und kann zur Steuerung von DC oder AC Geräten verwendet werden.
Manuelle Schalteranschluss: Kann an Handschalter oder andere Geräte zur Steuerung des WiFi-Schalters angeschlossen werden.
Begrenzter Schalteranschluss: Kann an Endschalter oder andere Geräte zur Steuerung des WiFi-Schalters angeschlossen werden.
Es hat die Eigenschaften eines Rückleistungsschutzes und eines Überstromschutzes.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen gemeinsam nutzen.
Verwendung des Produkts:
A. Für die Installation, Registrierung und Verwendung von APP lesen Sie bitte das Handbuch des APP.

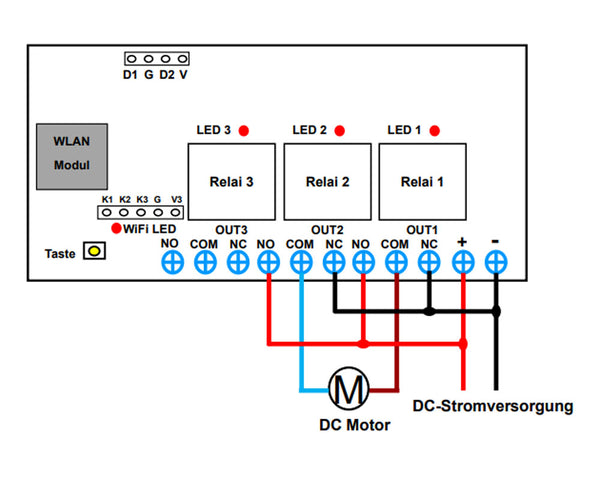

B. VerschiedeneGerätemodifizieren
1. Ändern Sie die Zugangskontrolltaste (mit zwei Steuerleitungen).
Produkt Anwendung:
Es eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz. Mit diesem WIFI-Schalter verwandeln wir ein manuelles oder fernbedientes Gerät in ein Smartphone, das über Smartphone und Internet gesteuert wird. Wie z.B. modifizierte Garagentore, Rolltore, 1) Verbinden Sie den positiven Anschluss der DC Stromversorgung mit dem Eingangsanschluss "+" des WiFi-Schalters und den negativen Anschluss der DC Stromversorgung mit dem Eingangsanschluss "-" des WiFi-Schalters;
2) Verbinden Sie die beiden Kabel der Zugangstaste mit den Ausgangsanschlüssen "NO" und "COM" des WiFi-Schalters;
Operation:
Drücken Sie die Taste 1 am APP, Relais 1 wird aktiviert (zwei Anschlüsse "NO" und "COM" von OUT1 sind verbunden, zwei Anschlüsse "NC" und "COM" sind getrennt), die elektronische Steuersperre wird geöffnet; nach 1 Sekunde wird Relais 1 automatisch deaktiviert (zwei Anschlüsse "NO" und "COM" von OUT1 sind getrennt, zwei Anschlüsse "NC" und "COM" sind verbunden), und die elektronische Steuersperre wird gesperrt.
2. Modifizieren Sie das Drehtor, das Schiebetor oder die automatische Tür.
1) Verbinden Sie den positiven Anschluss der DC Stromversorgung mit dem Eingangsanschluss "+" des WiFi-Schalters und den negativen Anschluss der DC Stromversorgung mit dem Eingangsanschluss "-" des WiFi-Schalters;
2) Verbinden Sie zwei Anschlüsse der Handbedienungstaste " Open " der elektrischen Tür mit dem ersten Satz der Ausgangsanschlüsse " NO " und " COM " des WiFi-Schalters;
3) Verbinden Sie zwei Anschlüsse der Handbedienungstaste "Stop" der elektrischen Tür mit dem zweiten Satz der Ausgangsanschlüsse "NO" und "COM" des WiFi-Schalters;
4) Verbinden Sie zwei Anschlüsse der Handbedienungstaste " Close " der elektrischen Tür mit dem dritten Satz der Ausgangsanschlüsse " NO " und " COM " des WiFi-Schalters;
Steuern Sie die automatische Tür über das Smartphone APP wie folgt:
1) Drücken Sie die Taste "UP" am APP, Relais 1 wird aktiviert (zwei Anschlüsse "OUT" und "COM" von OUT1 sind angeschlossen, zwei Anschlüsse "NC" und "COM" sind getrennt), und die Tür wird geöffnet.
2) Drücken Sie die Taste "DOWN" am APP, Relais 3 wird aktiviert (zwei Anschlüsse "NO" und "COM" von OUT3 sind angeschlossen, zwei Anschlüsse "NC" und "COM" sind getrennt), und die Tür wird geschlossen.
3 Drücken Sie die Taste "STOP" am APP, Relais 2 wird aktiviert (zwei Anschlüsse "OUT" und "COM" von OUT2 sind angeschlossen, zwei Anschlüsse "NC" und "COM" sind getrennt), die Tür wird gestoppt.
3. Ändern Sie Garagentore oder Rolltore:
Die manuellen Bedientasten für Garagentore oder Rolltore sind wie folgt:
1) Verbinden Sie den positiven Anschluss der DC Stromversorgung mit dem Eingangsanschluss "+" des WiFi-Schalters und den negativen Anschluss der DC Stromversorgung mit dem Eingangsanschluss "-" des WiFi-Schalters.
2) Verbinden Sie zwei Drähte von der Klemme, die an die gemeinsame Leitung (rote Leitung) des Handtasters angeschlossen ist, mit zwei Klemmen "COM" des "OUT1" und "OUT2" des WiFi-Schalters;
3) Schließen Sie ein Kabel von der Klemme, die mit dem Öffnungsdraht (weißer Draht) der Handtaste verbunden ist, an die Klemme "NO" des "OUT1" des WiFi-Schalters an;
4) Schließen Sie ein Kabel von der Klemme, die mit dem Schließdraht (grüner Draht) der Handtaste verbunden ist, an die Klemme "NO" des "OUT2" des WiFi-Schalters an;
5) Zuerst den Stoppdraht (gelber Draht) von der manuellen Taste entfernen und diesen Stoppdraht an die Klemme "NC" des "OUT3" des WiFi-Schalters anschließen, und dann einen Draht von der Klemme, die mit dem Stoppdraht der manuellen Taste verbunden ist, an die Klemme "COM" des "OUT3" des WiFi-Schalters anschließen.
Steuern Sie das Garagentoroder das Rolltorüber das Smartphone APP wiefolgt:
1) Drücken Sie die Taste "UP" am APP, Relais 1 wird aktiviert (zwei Klemmen "OUT" und "COM" von OUT1 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die Tür wird geöffnet.
2) Drücken Sie die Taste "DOWN" am APP, Relais 2 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT2 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die Tür wird geschlossen.
3) Drücken Sie die Taste "STOP" am APP, Relais 3 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), die Tür wird gestoppt.
4. Ändern Sie die Fernbedienung und verbinden Sie:
1) Verbinden Sie den positiven Anschluss der DC Stromversorgung mit dem Eingangsanschluss "+" des WiFi-Schalters und den negativen Anschluss der DC Stromversorgung mit dem Eingangsanschluss "-" des WiFi-Schalters;
2) Verbinden Sie jeweils ein Kabel von den beiden unverbundenen Pins jeder Taste auf der Fernbedienung mit den Klemmen "NO" und "COM" jedes Ausgangs des WiFi-Schalters;
Steuern Sie die Fernbedienung über die Smartphone-App wie folgt:
Drücken Sie die Taste "UP" am APP, Relais 1 wirdaktiviert (zweiKlemmen "OUT" und "COM" von OUT1 sindangeschlossen, zweiKlemmen "NC" und "COM" sindgetrennt), und die Taste "Open" auf der Fernbedienungwirdausgelöst.
Drücken Sie die Taste "DOWN" am APP, Relais 2 wirdaktiviert (zweiKlemmen "NO" und "COM" von OUT2 sindangeschlossen, zweiKlemmen "NC" und "COM" sindgetrennt), und die Taste "Close" auf der Fernbedienungwirdausgelöst.
Drücken Sie die Taste "STOP" am APP, Relais 3 wird aktiviert (zwei Klemmen "NO" und "COM" von OUT3 sind angeschlossen, zwei Klemmen "NC" und "COM" sind getrennt), und die Taste "Stop" auf der Fernbedienung wird ausgelöst.
C. ManuelleSteuerung:
An die Klemmen "K1" und "G", "K2" und "G", "K3" und "G" können Sie jeweilsdreizweipolige Taster anschließen, um diesedreiRelaiszusteuern.
Beim Anschluss der Klemmen "K1" und "G" mit dem Taster 1 wird das Relais 1 aktiviert und das Relais 1 nach 1 Sekunde automatisch deaktiviert.
Beim Anschluss der Klemmen "K2" und "G" mit dem Taster 2 wird das Relais 2 aktiviert und das Relais 2 nach 1 Sekunde automatisch deaktiviert.
Beim Anschluss der Klemmen "K3" und "G" mit dem Taster 3 wird das Relais 3 aktiviert und das Relais 3 nach 1 Sekunde automatisch deaktiviert.
ewelinkapp - Herunterladen - Registrieren - Anmelden
Operationen von eWeLink APP
