Kennzeichen:
Modell Nr.: 0021035 (TB-02)
Maße: 31mm x 23mm x 7mm
Stromversorgung: DC3~12V
Betriebsstrom: 15~45mA
RF Empfindlichkeit: -103dBm
Sendeentfernung: 100m / 300ft (im öffentlichen Feld)
Sendeleistung: 15dBm (10mW)
Modulationsverfahren: Amplitudenmodulation (ASK oder OOK)
Kodierung: Festkode durch Löten
Arbeitstemperatur: -20°C ~ +70°C
Frequenz: 433.92 MHz
Oszillationswiderstand / Timing Widerstand: Wir liefern 1.2M, 1.5M, 1.8M, 2.2M, 3.3M oder 4.7M, davon können Sie sich einen auswählen.
Zuverlässige Kontrolle: Benutzen einen 8-Bit Kode (Kodierung).
Stabile Funktionen: Anwendung von SAW (Akustische Oberflächenwelle), um Frequenz zu stabilisieren
Breite Betriebsspannungsbereiche, große Sendeleistung und weite Sendeentfernung.
Anwendung:
Verwendet für Drahtloses Anrufsystem, Alarmanlage, Drahtlose Datenübertragung, Automatische Datenerfassungssystem und so weiter.
Angewandt mit unseren Empfängern.
Hinweise:
Die Sendefrequenz, Kodierung Modus und Timing Widerstand sollten mit dem Empfänger kompatibel sein.
Am besten ist eine Antenne mit 1/4 Wellelänge anzuwenden. Weil Antenne hat einen großen Einfluß auf Empfangswirkung des Moduls. Normalerweise wird das 50Ω Einleiterkabel verwendet. Für Frequenz 433MHz ist die Länge der Antenne etwa 17cm.
Die Position der Antenne beeinflusst auch die Empfangswirkung des Moduls. Während der Installation sollte die Antenne wie möglich verlängert werden und von Abschirm und dem Ort im Hochdruck und Interferenz entfernen.
Einführung der Pin:
Kodes Feld:
Insgesamt 12 Bits, jedes Bit bezeichnet ein Kode Nummer, wie 0, 1 oder 2…

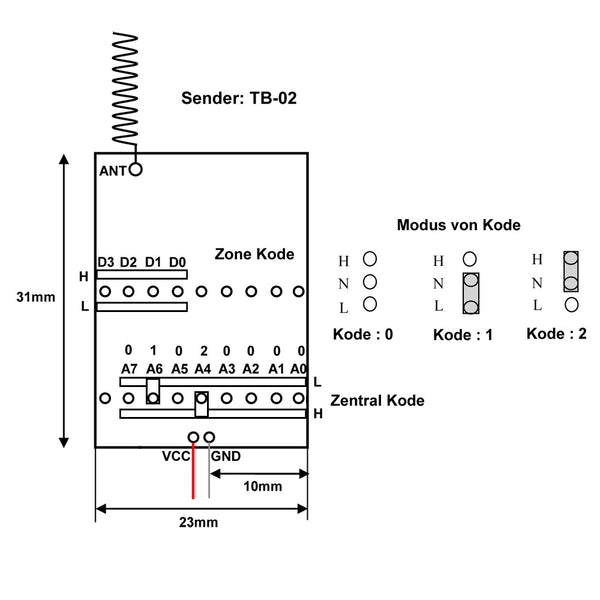

Zentral Kode: A0 ~ A7, es ist einer 8-Nummern-Kode, zum Bespiel, der zentrale Kode im Diagramm ist 00001020.
Zone Kode: D0 ~ D3, es ist einer 4-Nummern-Kode, zum Bespiel, der Zone Kode im Diagramm ist 0000.
Modell Nr.: 0021035 (TB-02)
Maße: 31mm x 23mm x 7mm
Stromversorgung: DC3~12V
Betriebsstrom: 15~45mA
RF Empfindlichkeit: -103dBm
Sendeentfernung: 100m / 300ft (im öffentlichen Feld)
Sendeleistung: 15dBm (10mW)
Modulationsverfahren: Amplitudenmodulation (ASK oder OOK)
Kodierung: Festkode durch Löten
Arbeitstemperatur: -20°C ~ +70°C
Frequenz: 433.92 MHz
Oszillationswiderstand / Timing Widerstand: Wir liefern 1.2M, 1.5M, 1.8M, 2.2M, 3.3M oder 4.7M, davon können Sie sich einen auswählen.
Zuverlässige Kontrolle: Benutzen einen 8-Bit Kode (Kodierung).
Stabile Funktionen: Anwendung von SAW (Akustische Oberflächenwelle), um Frequenz zu stabilisieren
Breite Betriebsspannungsbereiche, große Sendeleistung und weite Sendeentfernung.
Anwendung:
Verwendet für Drahtloses Anrufsystem, Alarmanlage, Drahtlose Datenübertragung, Automatische Datenerfassungssystem und so weiter.
Angewandt mit unseren Empfängern.
Hinweise:
Die Sendefrequenz, Kodierung Modus und Timing Widerstand sollten mit dem Empfänger kompatibel sein.
Am besten ist eine Antenne mit 1/4 Wellelänge anzuwenden. Weil Antenne hat einen großen Einfluß auf Empfangswirkung des Moduls. Normalerweise wird das 50Ω Einleiterkabel verwendet. Für Frequenz 433MHz ist die Länge der Antenne etwa 17cm.
Die Position der Antenne beeinflusst auch die Empfangswirkung des Moduls. Während der Installation sollte die Antenne wie möglich verlängert werden und von Abschirm und dem Ort im Hochdruck und Interferenz entfernen.
Einführung der Pin:
Pins | Funktion |
D0 | Daten Pin |
D1 | Daten Pin |
D2 | Daten Pin |
D3 | Daten Pin |
VCC | positive Stromversorgung |
GND | negative Stromversorgung |
ANT | Antenne |
Kodes Feld:
Insgesamt 12 Bits, jedes Bit bezeichnet ein Kode Nummer, wie 0, 1 oder 2…
Zentral Kode: A0 ~ A7, es ist einer 8-Nummern-Kode, zum Bespiel, der zentrale Kode im Diagramm ist 00001020.
Zone Kode: D0 ~ D3, es ist einer 4-Nummern-Kode, zum Bespiel, der Zone Kode im Diagramm ist 0000.
