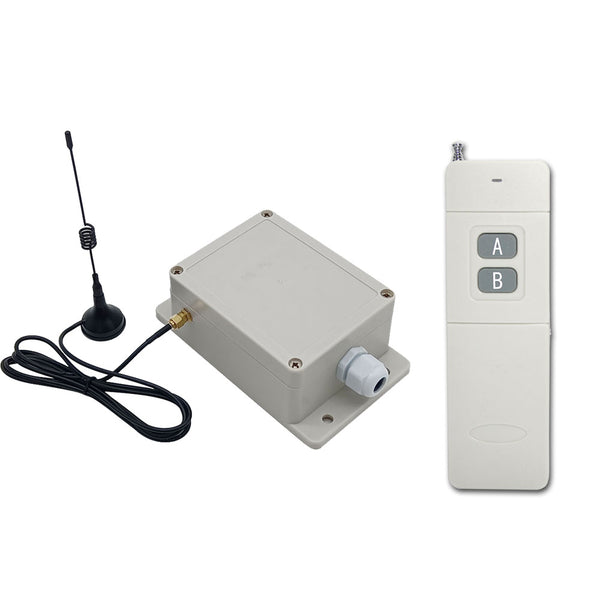

Lieferumfang:
1 x Empfänger: S2X-AC-ANT3
1 x Sender: CB-2/CB-3
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 2 Kanäle AC Stromversorgung Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

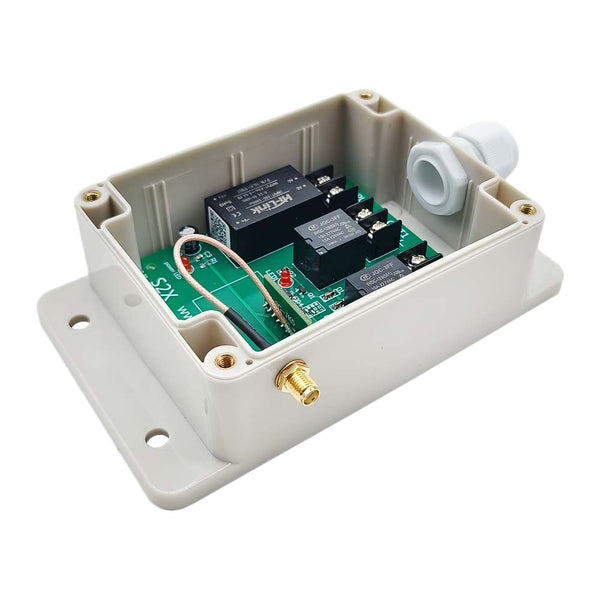

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.

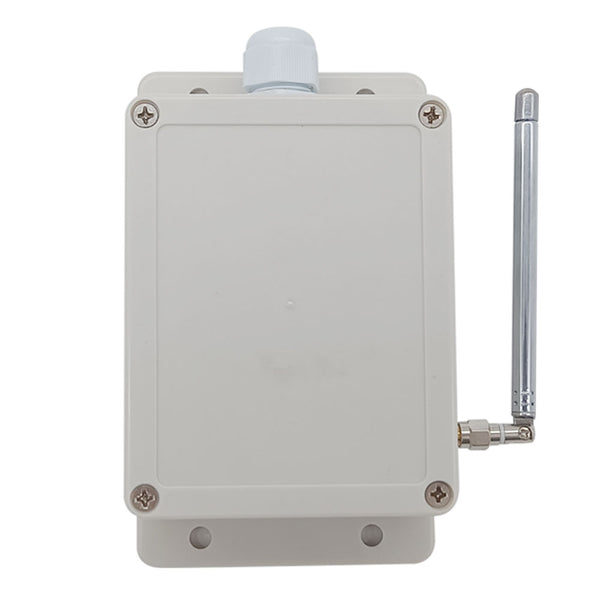

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

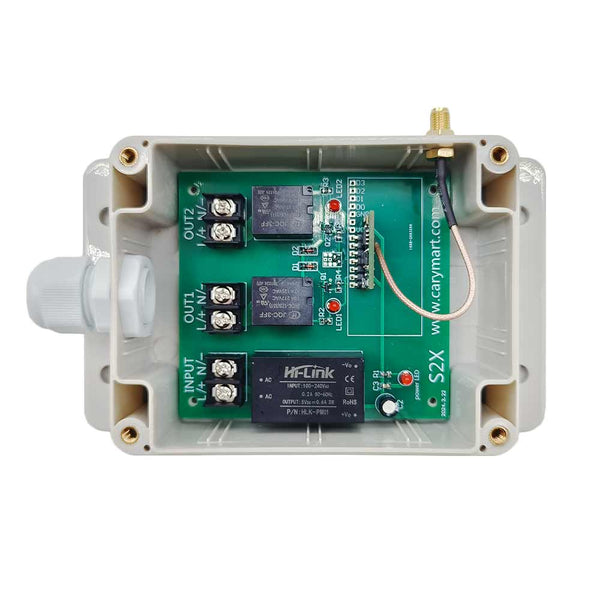

Parameter des Empfängers:
Modell: S2X-AC-ANT3
Betriebsspannung: 110~240V AC (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 2 CH
Ausgangstyp: 110~240V AC (110V/120V/220V/240V)
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Betriebstemperatur: -20°C bis +70°C

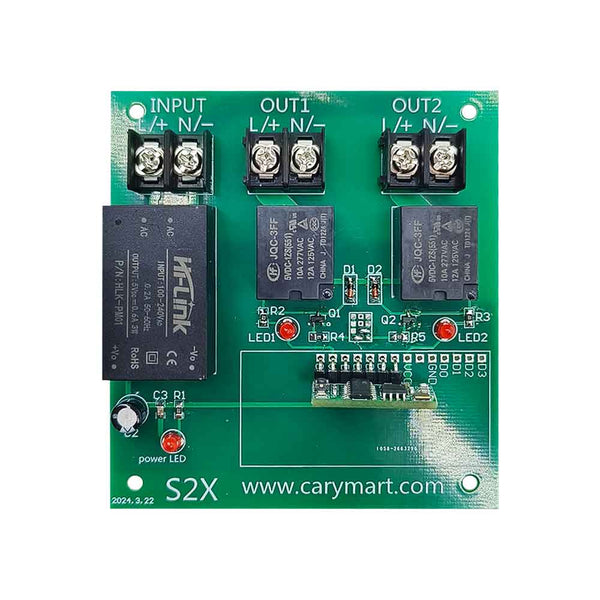

Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 115 x 90 x 55 mm

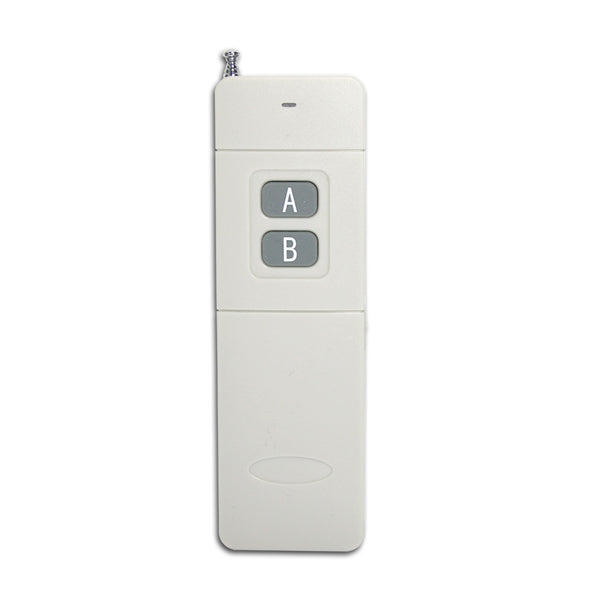

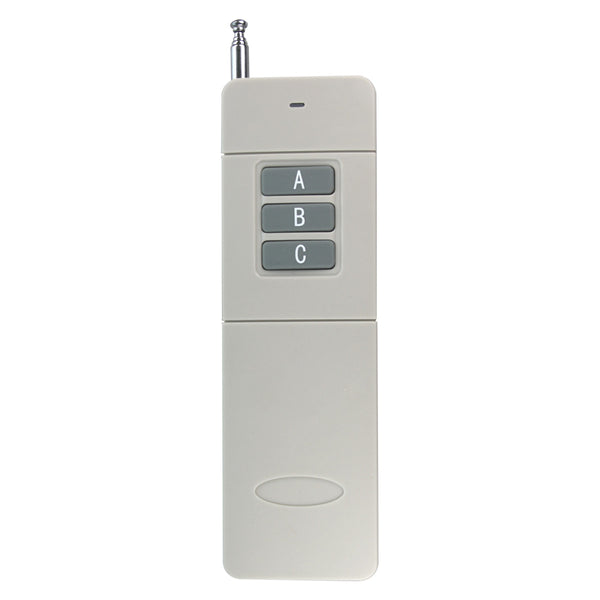

Parameter des Senders:
Modell:0021024 (CB-2) / 0021025 (CB-3)
Kanal/Knopf: 2 (CB-2) / 3 (CB-3)
Symbol des Knopfs: A, B (CB-2) / A, B, C (CB-3)

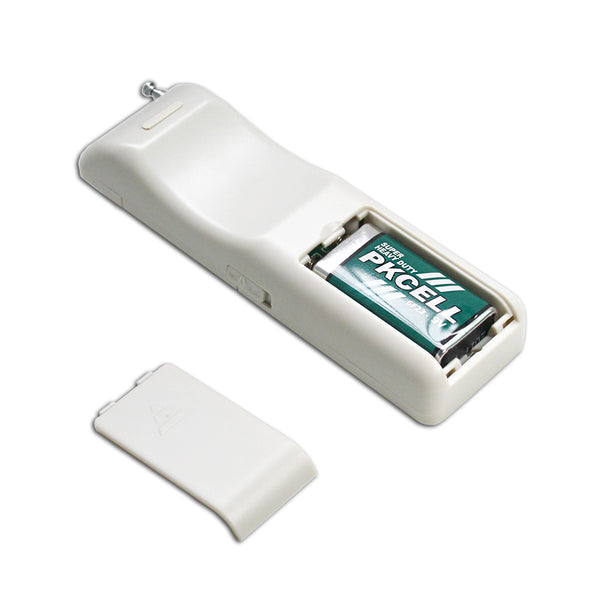

Betriebsspannung: 9V (1 x 6F22-9V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 135 x 42 x 25 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-2 / C-3 (100M), CWB-2 / CWB-3 (50M, wasserdicht), CP-2 / CP-3 (500M), oder CB-2 / CB-3 (1000M) usw.
Wenn Sie den Empfänger in Selbstsichernd oder Momentan-Kontrollmodus zu betreiben möchten, können Sie den Fernbedienung mit zwei Tasten auswählen, wie C-2, CWB-2, CP-2, oder CB-2 usw.
Wenn Sie den Empfänger in Verriegelung-Kontrollmodus zu betreiben möchten, können Sie einen Fernbedienung mit drei Tasten auswählen, wie C-3, CWB-3, CP-2, oder CB-3 usw.
Arbeitsentfernung:
Mit dem Fernbedienung wie CB-2 kann die Reichweite max. 1000M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung von AC 110~240V Geräten verwendet werden.

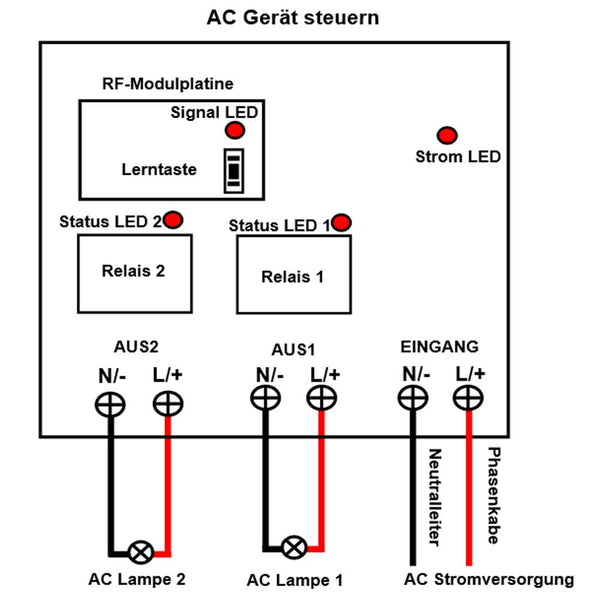

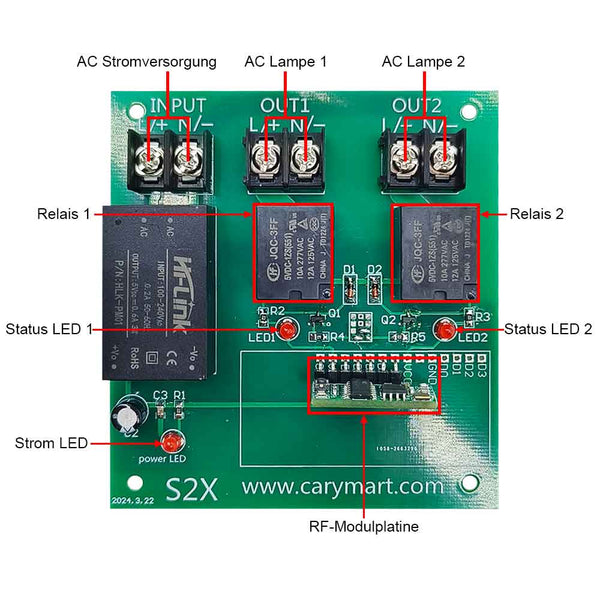

Verdrahtung:
Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
1) Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L/+> des EINGANGS, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N/−> des EINGANGS.
2) Verbinden Sie den stromführenden Pol der AC Lampe an Klemme <L/+> des AUS, und den Neutralleiter der AC Lampe an Klemme <N/-> des AUS.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CB-2:
Drücken und halten Sie die Taste A am Sender: Die Klemme <AUS1> der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A los: Die Klemme <AUS1> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten Sie die Taste B am Sender: Die Klemme <AUS2> der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B los: Die Klemme <AUS2> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CB-2:
Drücken Sie die Taste A am Sender: Die Klemme <AUS1> der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Die Klemme <AUS1> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme <AUS2> der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B erneut: Die Klemme <AUS2> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CB-2:
Drücken Sie die Taste A am Sender: Die Klemme <AUS1> der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet. Die Klemme <AUS2> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme <AUS2> der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet. Die Klemme <AUS1> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanal 2): Drücken Sie die Lerntaste im Empfänger 5 Mal, die Signal-LED blinkt kontinuierlich 5 Mal und erlischt dann.
