Handkippschalter zur Manuellen Steuerung der Bewegungsrichtung von Gleichstrommotoren oder Elektrischen Linearantrieben/Elektrozylinder (Modell 0043013)

Normaler Preis €12,00

Beschreibung:
DPDT-Schalter mit umgekehrter Polarität für Rechts-/Linkslauf des Motors.
Geeignet zur Steuerung der Vorwärts- und Rückwärtsdrehung von Gleichstrommotoren.
Geeignet zur Steuerung des Ein- und Ausfahrens von Linearantrieben.
Betriebsspannungsbereich: 3 ~ 48 VDC
Maximaler Laststrom: 30A bei 12V / 24V
Hauptfunktion: EIN (Vorwärts) – AUS (Stopp) – EIN (Rückwärts)

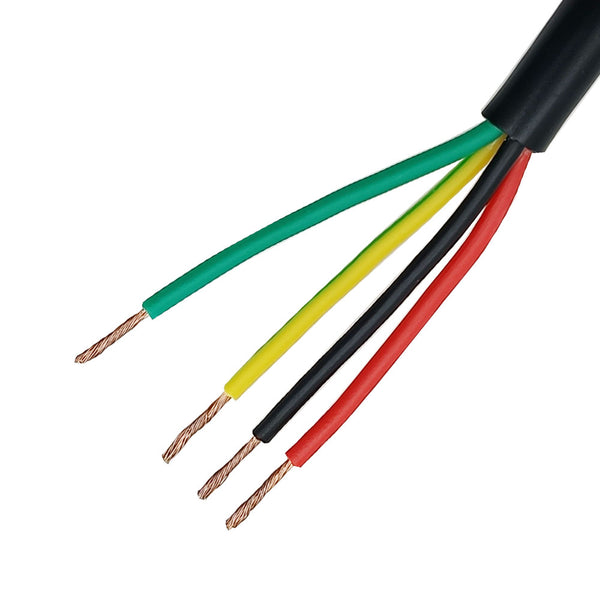

Mit einem 50CM vieradriges Kabel

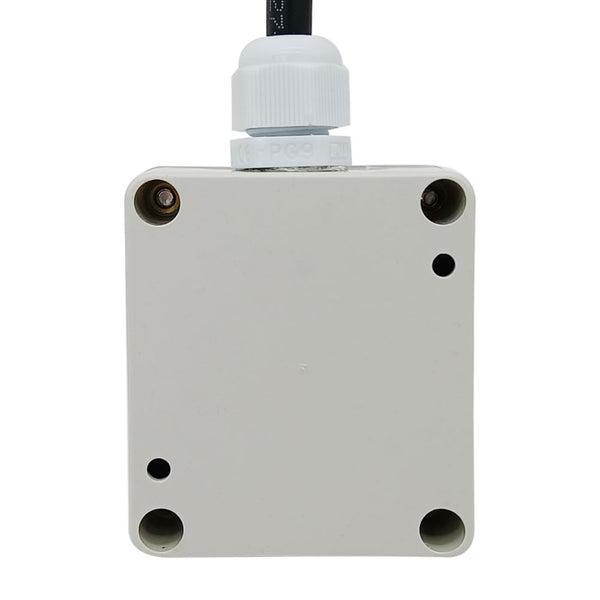

Wasserdichtes Gehäuse mit wasserdichtem Stecker
Gehäusegröße: 65 x 58 x 35 mm

Verdrahtung:
1) Schließen Sie die Gleichstromversorgung an die roten und schwarzen Drähte des Kippschalters an.
2) Verbinden Sie den Linearantrieb oder Gleichstrommotor mit den grünen und gelben Drähten des Kippschalters.

Betrieb für Linearantrieb:
1) Schieben Sie den Griff in die Position <ON>, der Linearantrieb erstreckt sich nach außen.
2) Schieben Sie den Griff in die Position <OFF>, der Linearantrieb stoppt.
3) Schieben Sie den Griff in eine andere Position <ON>, der Linearantrieb fährt nach innen ein.

Betrieb für Gleichstrommotor:
1) Schieben Sie den Griff in die Position <ON>, der Motor dreht in positive Richtung.
2) Schieben Sie den Griff in die Position <OFF>, der Motor stoppt.
3) Schieben Sie den Griff in eine andere Position <ON>, der Motor dreht in umgekehrter Richtung.
