Beschreibung über die Kontrollmodus:
Es gibt 2 verschiedene Betriebsarten, die zu insgesamt 2 verschiedenen Steuerungsmodi zusammengestellt wurden. Die Betriebsarten sind
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte)
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.
Besonderheit:
Steuermotoren von Rollladen, Rolljalousien/ Türen, Leinwände, Markisen, Pumpen, Winden, Förderanlagen oder anderen Geräten und Mechanik mit Spannung AC 110V/120V/220V/240V.
Drahtlose Steuerung, einfach zu installieren
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Sie könnten den Motor in positiven oder umgekehrter Richtung mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung drehen. Die drahtlose RF Signal kann Wände, Fußböden und Türen durchdringen.
Die drahtlose RF-Signal kann durch Wände, Fußböden und Türen gehen.
Hochleistung: Jeder Kanal kann bei maximalem Stromverbrauch 30A arbeiten.
Mit Grenzsteuer Klemmen: Sie können Endschalter oder Sensoren anschließen, um den Motor zu stoppen.
Mit verkabelte Steuerklemmen: Sie können manuelle Schalter oder externe Geräte zur Steuerung des Motors anschließen (mit Kleinsignalausgänge, wie zum Beispiel Sensoren).
Verwenden 8-Bit-Mikroprozessor-konzipiert und entwickelt mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

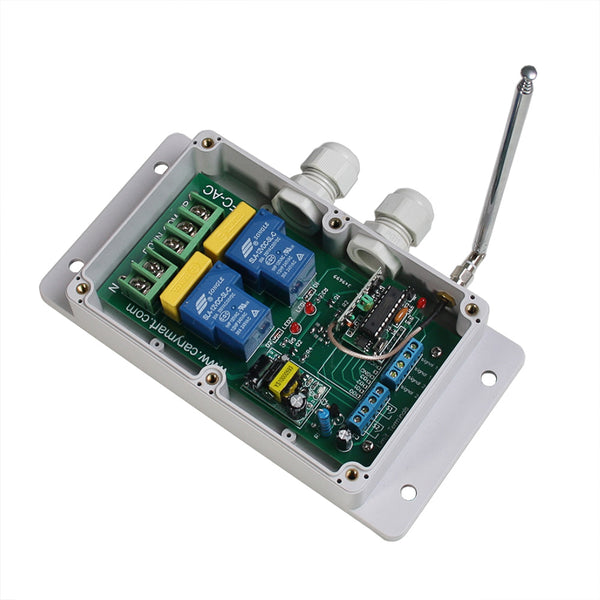

Empfänger Parameter:
Modell Nr.: S1PFC-AC220-ANT3
Stromversorgung (Betriebsspannung): AC100 ~ 240V (110V / 120V / 220V / 240V)
Ausgang: AC100-240V (110V / 120V / 220V / 240V)
Arbeitsfrequenz: 433MHz
Kodierung-Art: Fest-Code oder Lern-Code
Kodierung-Einstellung: Durch das Lernen
Kanal: 1 CH, kann mit 1 AC Motor arbeiten
Kontrollmodus: Momentan, Verklinkte
Statischer Strom: ≤6mA
Maximale Arbeitsstrom: 30A / jeder Kanal, so kann die maximale Motoranlaufstrom 30A nicht überschreiten.
Maße der PCB: 140mm x 73mm x 18mm
Maße des Gehäuses: 192mm x 100mm x 45mm
Externe Teleskopisch Antenne:
Länge des externen Teleskopischen Antenne: 108mm / 445mm (erstrecken)
Externe Teleskopische Antenne verwenden SMA-Anschluss.
Wenn Sie sich die externe Teleskopische Antenne erstrecken, kann es einen weiteren Arbeitsbereich haben, die doppelt so wiel wie früher ist.
Gewicht von externer Teleskopisch Antenne: 16,5 g
Andere Geeigneter Sender:
Der Empfänger kann verschiedene Modelle Sender, inklusive Modell CV-2-2 , CV-4-2 (500M), CWB-2 , CWB-4 (50M, Wasserdicht) und CB-4 (1000M) usw koppeln. Wenn Sie den Empfäng in Kontrollmodus von Verklinkte einstellen, sollen Sie den 3 oder 4 Knöpfe Sender benutzen, wie C-3-2 , (100M), CWB-3 (50M, waterproof), CB-3 (1000M), CP-4 (500M), or CV-4-2 (500M) usw..
Reichweite:
Mit dem Sender von Model CV-4-2 kann die Reichweite 500m im Freifeld erreichen, die ein theoretische Wert ist. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500M. Wenn Sie eine größere Entfernung brauchen, bitte wählen Sie eine andere stärker Serie der Ferbedienung oder eine externe Antenne aus, zum Beispiel CB Serie Sender.
Benutzung (mit Sender wie CV-4-2):

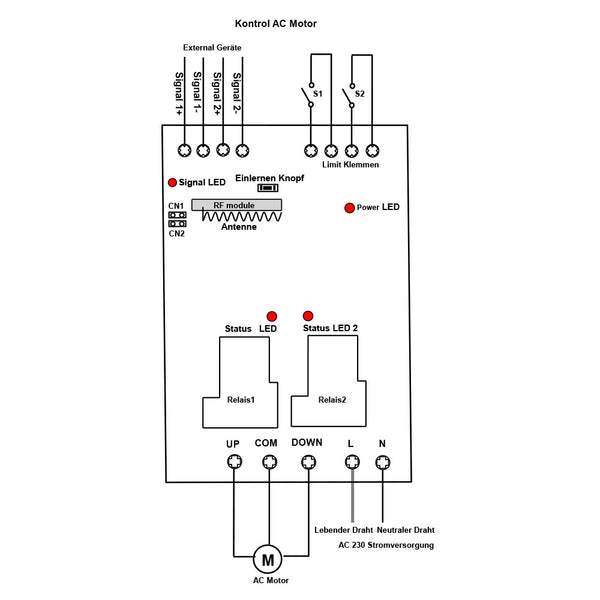

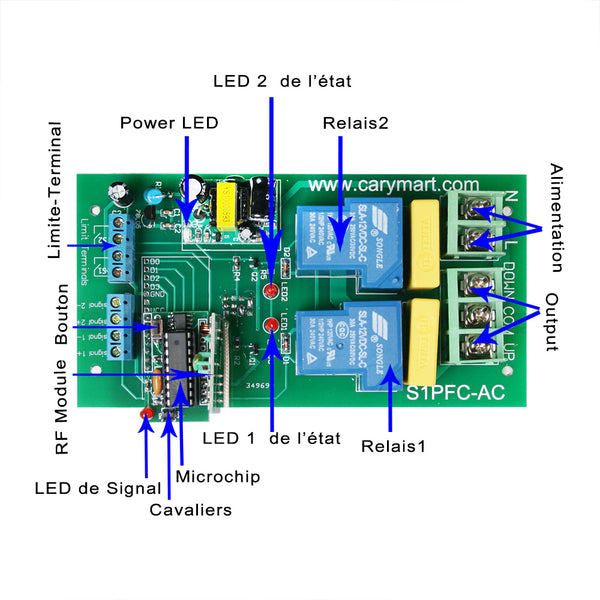

Schließen Sie Lebender Draht zu Klemme “L” und Neutraler Draht zu Klemme “N”. Dann schließen Sie AC Motor zu Klemme “UP”, “COMMOM” und “DOWN”. Sie könnten “UP” and “DOWN” Draht von Motor auswechseln, um die Drehrichtung von Motor zu wechseln.
Einstellung Verklinkte Kontrollmodus: Schließen Sie die Steckbrücke 1 oder 2
Press Knopf ▲: motor rotiert in positiver Richtung.
Press Knopf ▼: motor rotiert in Umkehrrichtung.
Press Knopf ■ : motor stoppt.
Einstellung Momentan Kontrollmodus: Nur schließen Sie Steckbrücke 1
Drücken und halten Sie den Knopf ▲: Motor rotiert in positiver Richtung. Lassen den Knopf ▲ frei, Motor Stoppt.
Drücken und halten Sie den Knopf ▼: Motor rotiert in Umkehrrichtung. Lassen den Knopf ▼ frei, Motor Stoppt.
Der Limitkontrolle-Klemmen:
Limitkontroll-Klemmen S1 und S2 sind normal geöffnet, Sie können Endschalter oder Sensoren (normal geöffnete Type) an Klemmen S1 und S2 anschließen, und dann können Sie Endschalter oder Sensoren zum Stoppen des Motor verwenden.
Wenn der Motor in postive Richtung rotiert, schließen Sie zwei Klemmen von S1 an, wird der Motor aumatisch stoppen.
Wenn der Motor in umgekehrte Richtung rotiert, schließen Sie zwei Klemmen von S2 an, wird der Motor aumatisch stoppen
Verkabelte Steuerklemmen:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
1) Signaleingang
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen “Signal 1+”, “Signal 1-”, “Signal 2+”, “Signal 2-” anschließen, dann kann der Signaleingang von externer Geräte den Motor steuern.
Wenn externe Geräte das Kleinsignal an “Signal 1-” and “Signal 1+” ausgeben, rotiert Motor in positive Richtung.
Wenn externe Geräte das Kleinsignal an “Signal 2-” and “Signal 2+” ausgeben, rotiert Motor in umgekehrte Richtung.
2) Handschalter
Sie können einen Handschalter an “Signal 1+”, “Signal 1-”, “Signal 2+”, “Signal 2-” anschließen. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen “Signal 1+” and “Signal 1-” anschließen, rotiert Motor in positive Richtung. Und Wenn Sie “Signal 1+” and “Signal 1-” trennen, stoppt der Motor.
Wenn Sie Klemmen “Signal 2+” and “Signal 2-” anschließen, rotiert Motor in umgekehrte Richtung. Und Wenn Sie “Signal 2+” and “Signal 2-” trennen, stoppt der Motor.
