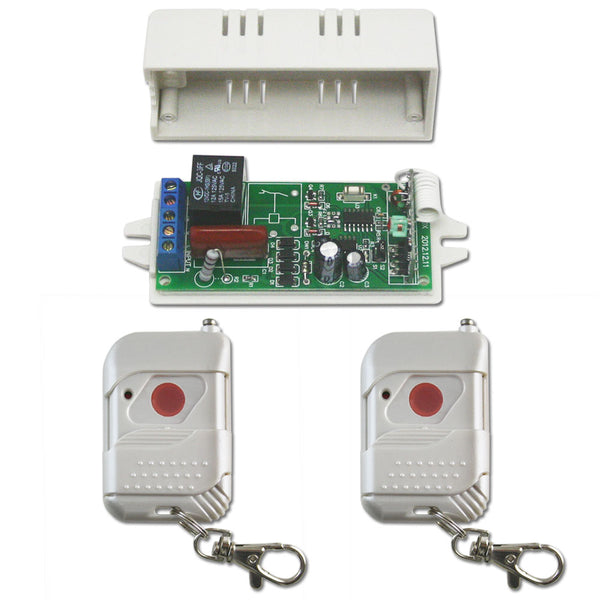

Lieferumfang:
1 x Empfänger: S1X-AC-ANT3
1 x Sender: HR-1
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit AC Stromversorgung Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell: S1X-AC-ANT3
Betriebsspannung: 110~240V AC (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangstyp: 110~240V AC (110V/120V/220V/240V)
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Kontrolle Modi: Selbstsichernd, Momentan
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 115 x 90 x 55 mm
Parameter des Senders:
Modell: 0021080 (HR-1)
Mit dem wandklebrigen Schalter
Kanal/Knopf: 1
Symbol des Knopfs:kein Symbol
Betriebsspannung: 12V (1 x 27A -12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 4mA
Betriebsfrequenz: 433MHz
Enkodierung Chip: EV1527
Sendeentfernung: 50 Meter / 150ft (theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 86 x 86 x 16 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger in Selbstsichernd oder Momentan-Kontrollmodus zu betreiben möchten, können Sie den Fernbedienung mit einen Taste auswählen, wie C-1 (100M), CWB-1 (50M, wasserdicht), CP-1 (500M), oder CB-1 (1000M) usw.
Arbeitsentfernung:
Mit dem Fernbedienung wie HR-1 kann die Reichweite max. 50M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-1.
Verwendung:
Der Empfänger kann zur Steuerung von AC 110~240V Geräten verwendet werden.

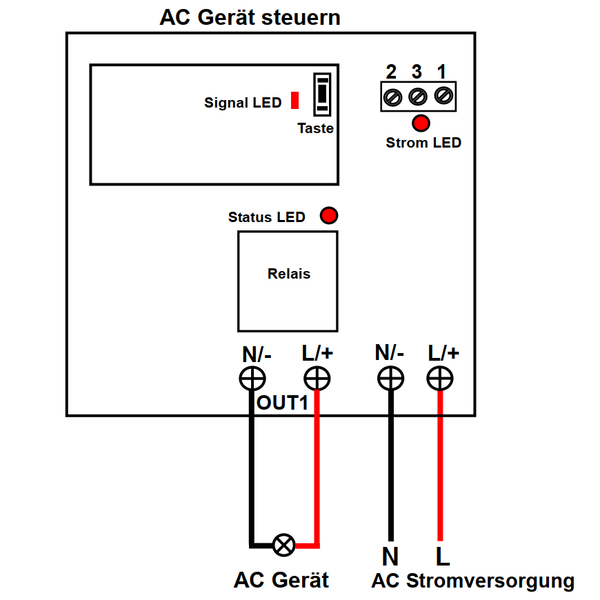

Verdrahtung:
Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
1) Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L/+> des EINGANGS, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N/−> des EINGANGS.
2) Verbinden Sie den stromführenden Pol der AC Lampe an Klemme <L/+> des AUS1, und den Neutralleiter der AC Lampe an Klemme <N/-> des AUS1.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender HR-1:
Drücken und halten Sie die Taste am Sender: Die Klemme <AUS1> der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Die Klemme <AUS1> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender HR-1:
Drücken Sie die Taste am Sender: Die Klemme <AUS1> der Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Die Klemme <AUS1> der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
