Lieferumfang:
1 x Empfänger: S1PXA-DC12 / S1PXA-DC24
1 x Sender: CK-DC
1 x Bedienungsanleitung
Anwendung:

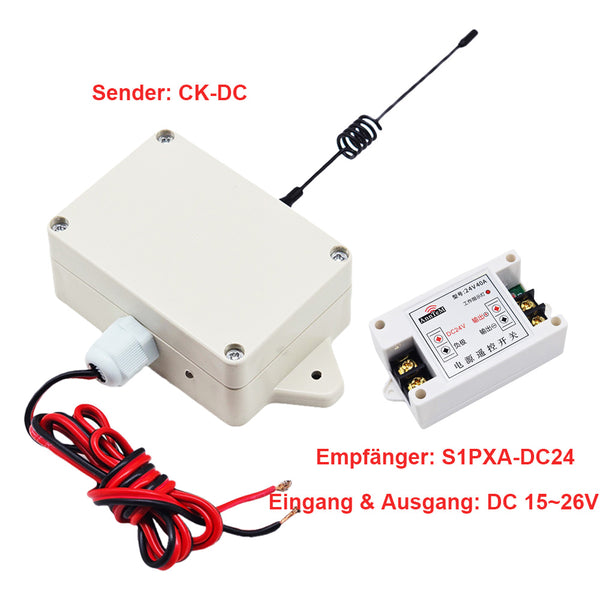

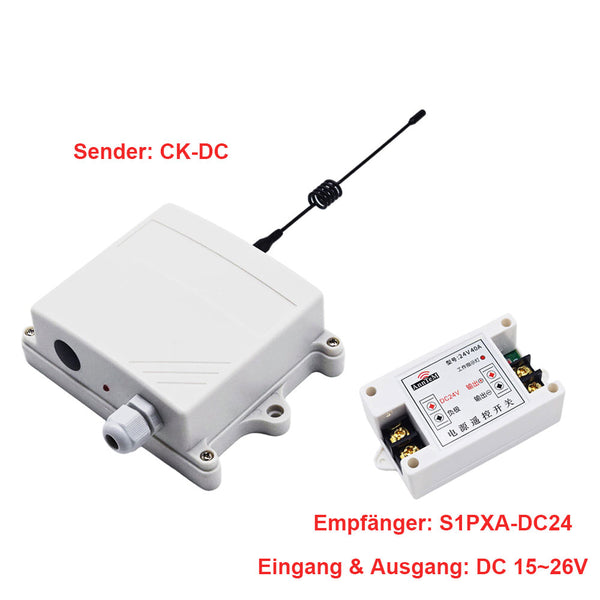

Dieses Funkschalter Set (Modell 0023006) besteht aus einem Sender (CK-DC) und einem Empfänger (S1PXA-DC). Es wird verwendet, um ein anderes DC-Gerät drahtlos über ein 8~15V / 15~26V DC-Spannungsausgangssignal von einem Gerät zu steuern. Es kann zur synchronen drahtlosen Steuerung verschiedener Geräte im Haushalt, in der Industrie und in der Landwirtschaft verwendet werden, wie z. B. der drahtlosen Steuerung des Warnhosts und der Warnhupe, der drahtlosen Steuerung der Lichter, der drahtlosen Synchronisationssteuerung von Geräten usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Arbeitsbereich: Bis zu 500m (15,00 ft) in offenen Bereichen.
Zwei Betriebs spannungs versionen: DC 8~15V oder 15~26V optional.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 8~15V oder 15~26V Gleichstrom steuern.
Hohe Leistung: Es kann bei maximalem Strom 30A arbeiten.
Arbeitsmodus: Verriegelung
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.

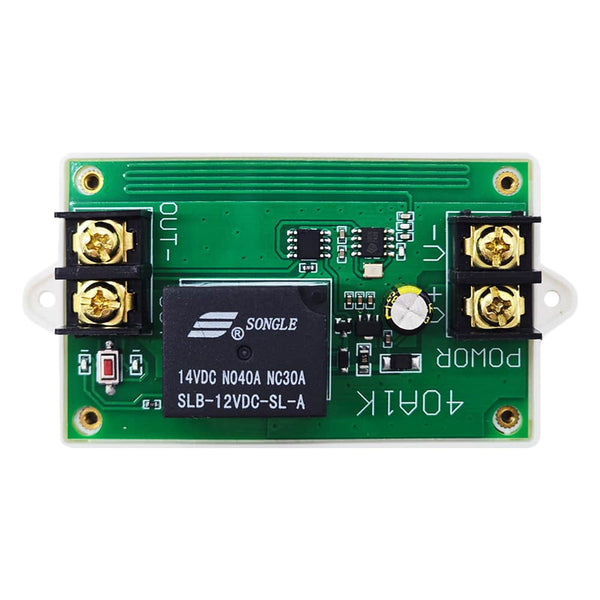

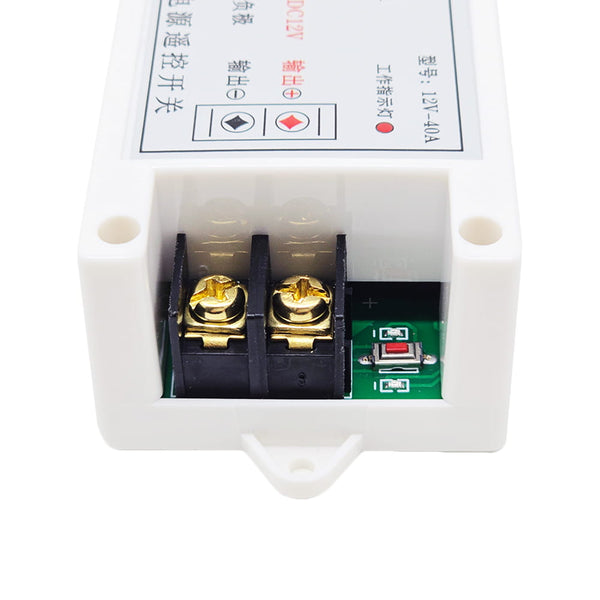

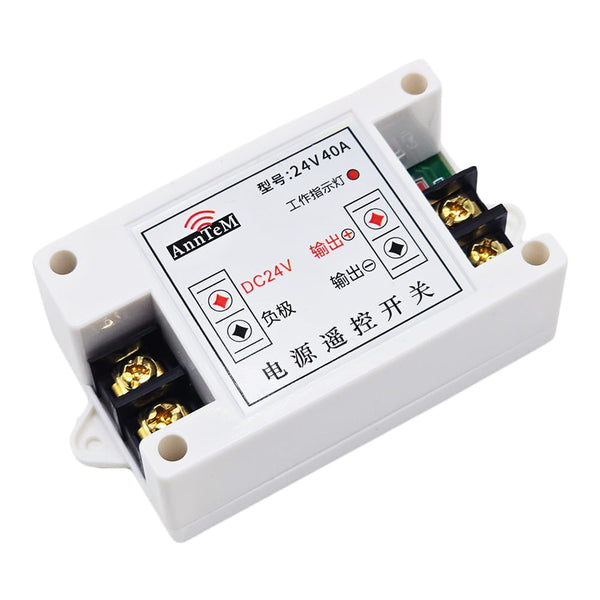

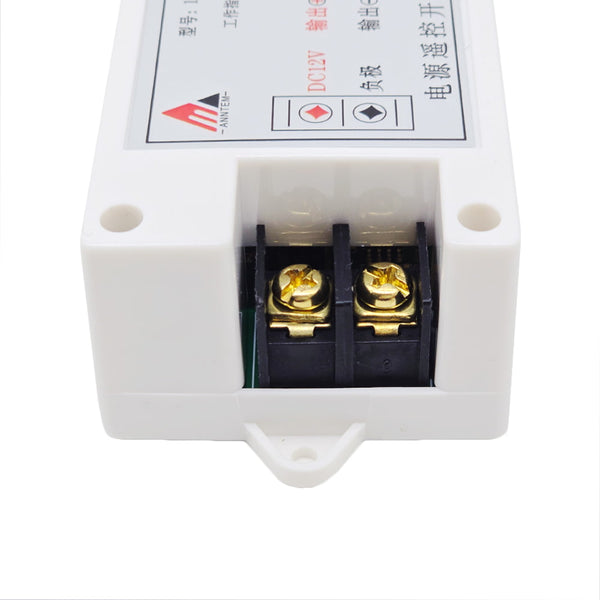

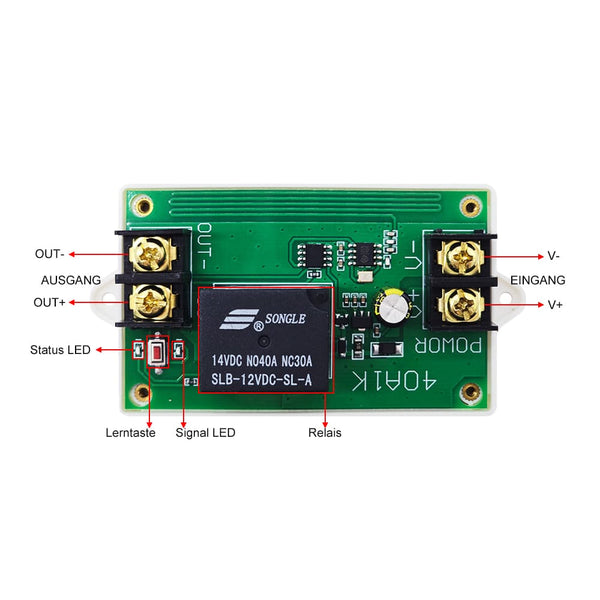

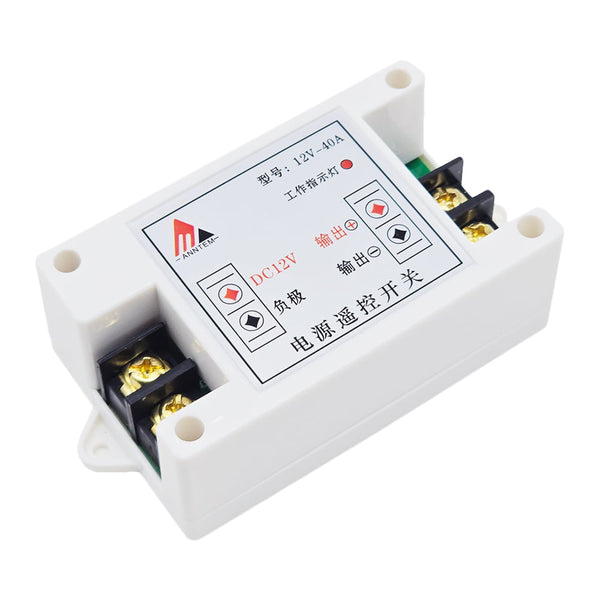

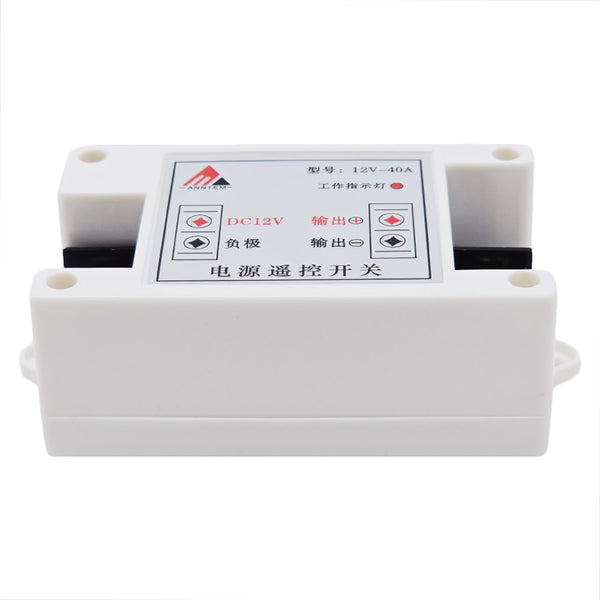

Parameter des Empfängers S1PXA-DC12 / S1PXA-DC24:
| Parameter | Detail |
|---|---|
| Betriebsspannung | DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) (bitte bei Bestellung angeben) |
| Betriebsfrequenz | 433.92MHz |
| Ausgangsart | DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) wie eingangsspannung |
| Kanal | 1 CH |
| Maximaler Laststrom des Relais | 30A |
| Arbeitsmodus | Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Maße der PCB | 90 x 47 x 23 mm |
| Maße des Gehäuses | 96 x 50 x 33 mm |

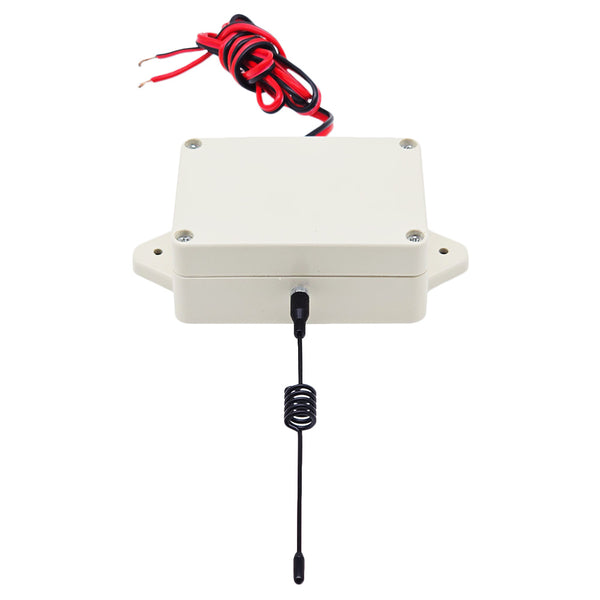

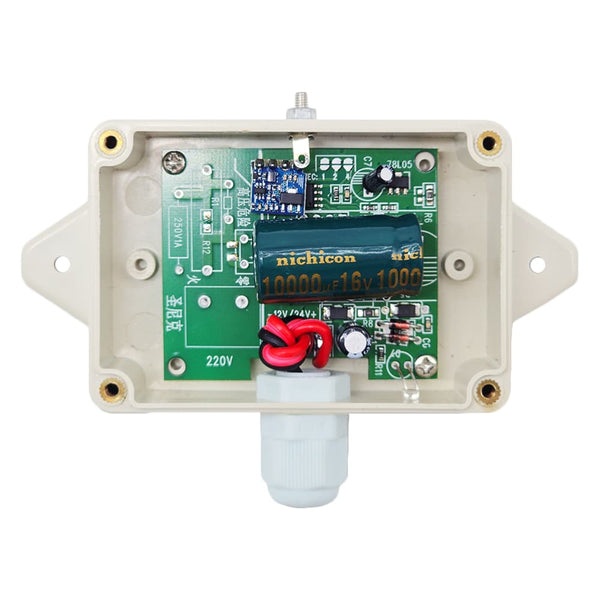

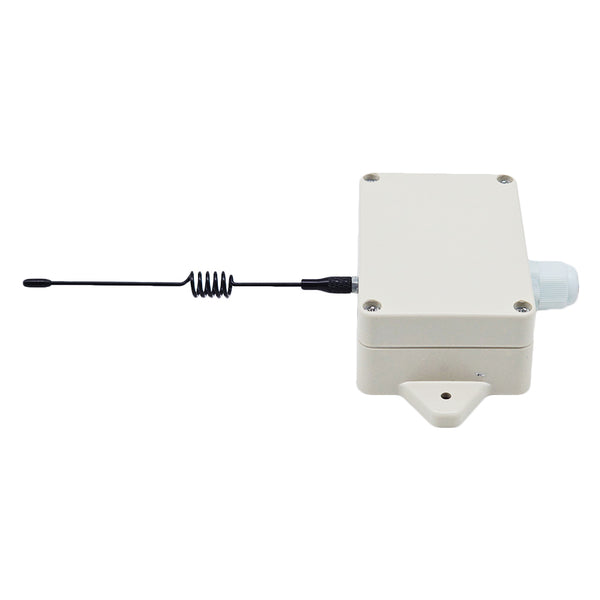

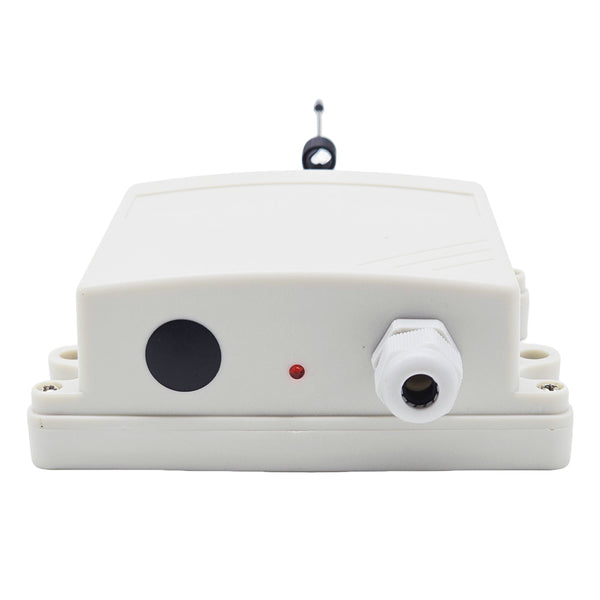

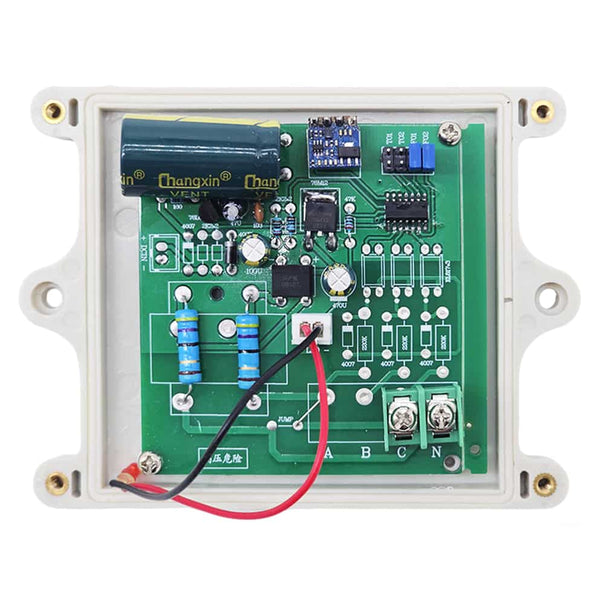

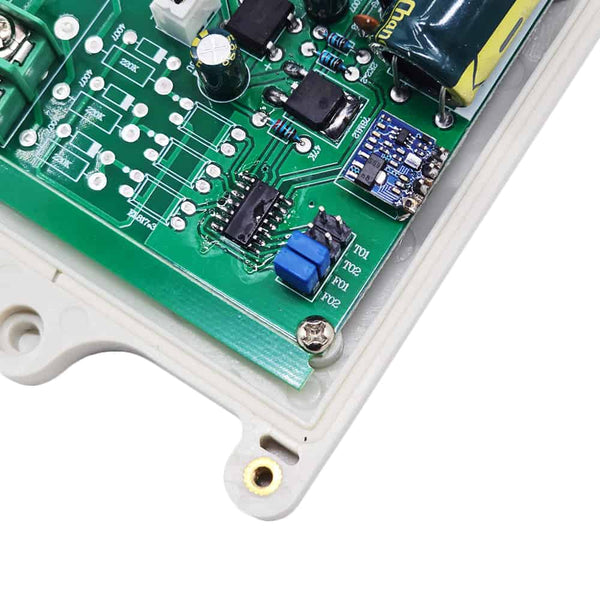

Sender CK-DC Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 12~24V DC |
| Auslösung Methode | Wenn die Eingangskabel ein Gleichspannungssignal erhalten, sendet der Sender das Funksignal "ON". Wenn die Eingangskabel das Gleichspannungssignal verlieren, sendet der Sender sofort das Funksignal "OFF". |
| Betriebsfrequenz | 433.92MHz (315 MHz kundenspezifisch) |
| Sendeentfernung | 500m / 1500ft (Theoretisch) |
| Maße der PCB | 56 x 45 x 19 mm |
| Maße des Gehäuse | 83 x 58 x 34 mm |
Arbeitsprinzip:

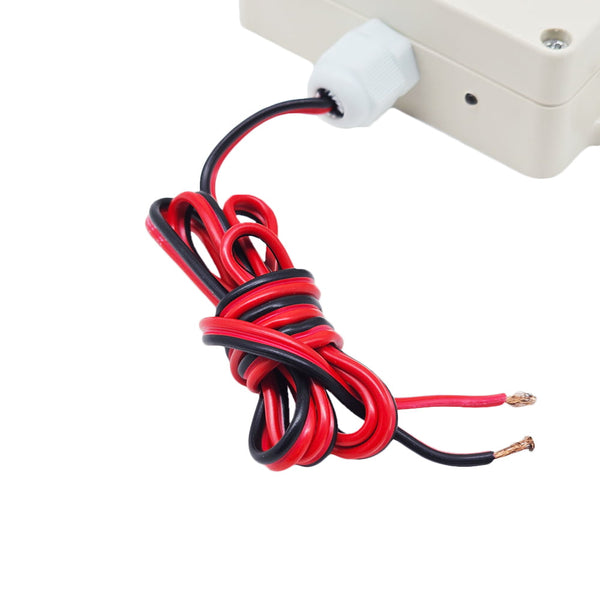

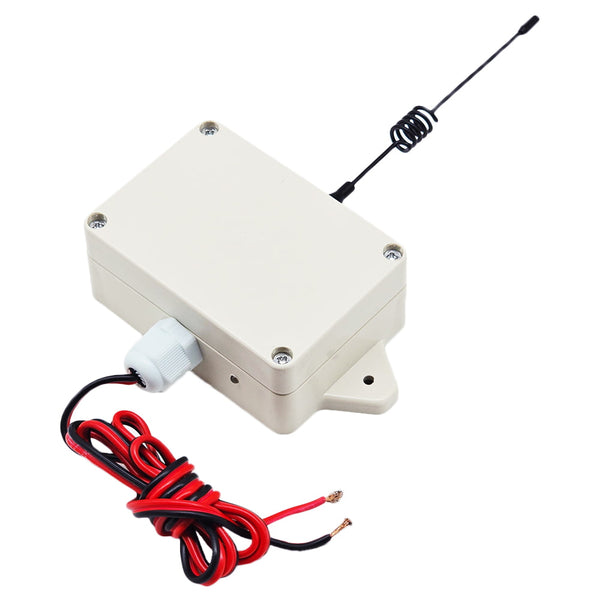

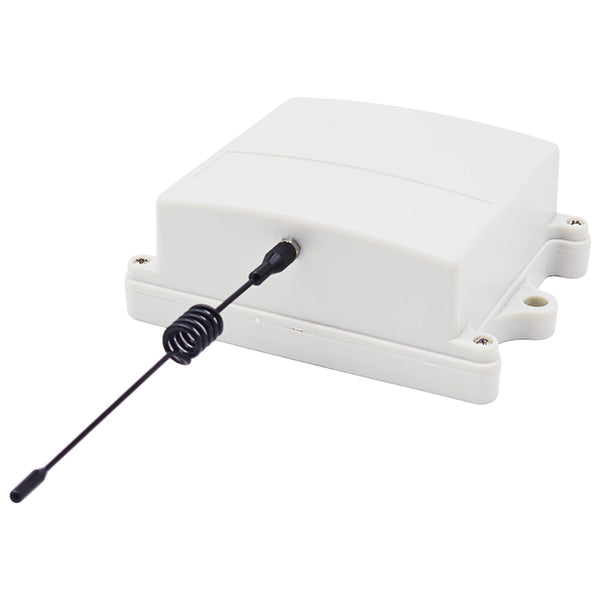

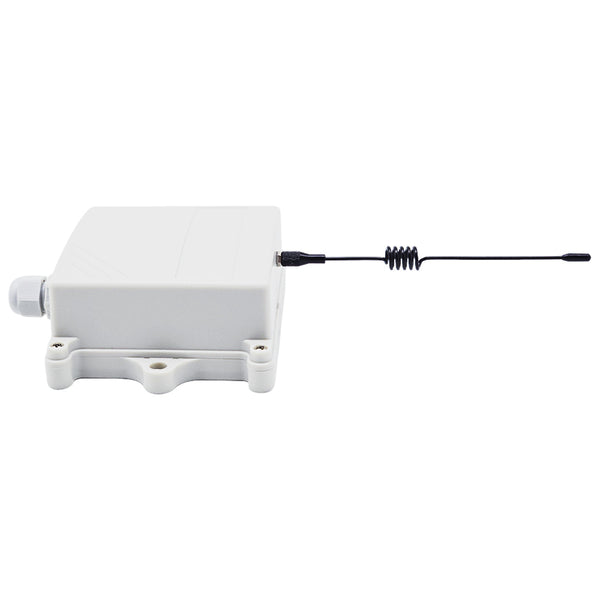

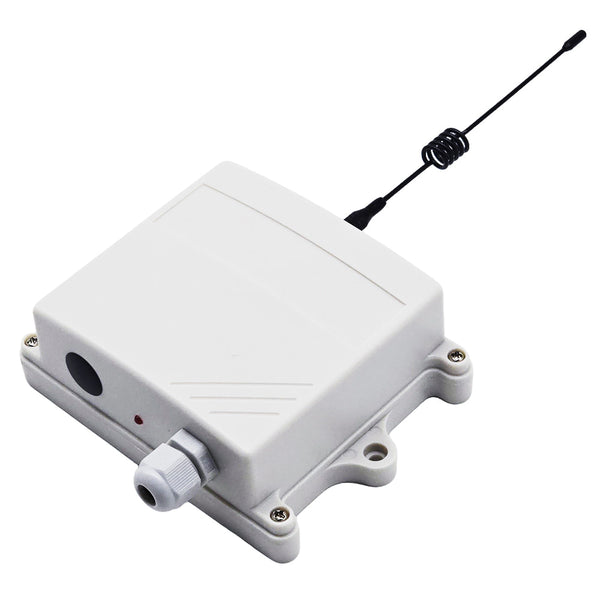

Der Sender CK-DC ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 12~24V DC-Strom aktiviert wird. Es hat zwei Eingangskabel zum Anschließen eines Gleichspannungs-Signals von einem Gerät, wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Gleichstrom Sirene, Gleichstrom Leuchte oder anderen Gleichstrom Geräten.
Wenn an seine Eingangskabel eine Gleichspannung angelegt wird, sendet er ein Funksignal "ON". Wenn er aufhört, Gleichspannung zu empfangen, sendet er ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein DC-Spannungssignal oder ein DC-Ausgangssignal von einem Gerät zu steuern.

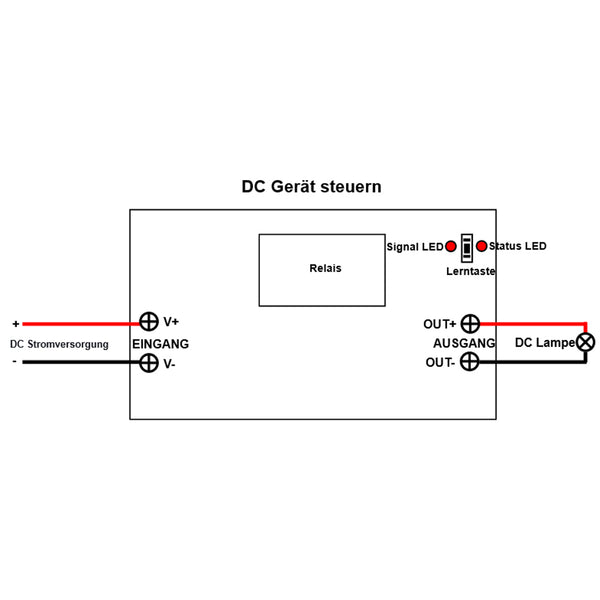

Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 12~24V Gleichspannungssignal des Geräts B steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die DC-Ausgangsklemme von Gerät B an die Eingangsklemme des Senders an.
3. Wenn Gerät B ein Gleichspannungssignal an den Sender sendet, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Gleichspannungssignal mehr an den Sender sendet, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
