Lieferumfang:
1 x Bidirektionales Synchronmodul: SM003-8D-5000
1 x Bedienungsanleitung
Einführung:
Dieses Synchronmodul ist ein bidirektionales drahtloses Gerät mit integrierten Sende- und Empfangsfunktionen. Es verfügt über 8 Relaisausgänge, 8 manuelle Tasten und 8 externe manuelle Schalterklemmen.
Zwei oder mehr Synchronmodul können ein drahtloses synchronisiertes Fernsteuerungssystem bilden. Jedes Modul kann als Master-Modul, als Sender oder als Slave-modul, als Empfänger, konfiguriert werden. Die Relaisausgänge des Slave-Moduls synchronisieren sich automatisch mit dem Auslösesignal des Master-Moduls.
Wenn beispielsweise eine manuelle Taste des Master-Moduls verbunden wird, sendet dieses Modul ein Funksignal, ohne dass sein eigener Relaisausgang aktiviert wird. Wenn das Slave-Modul dieses Funksignal empfängt, wird es ebenfalls synchron ausgelöst und der zugehörige Relaisausgang aktiviert wird.
Wenn eine manuelle Taste des Master-Moduls getrennt wird, sendet dieses Modul erneut ein Funksignal. Wenn das Slave-Modul dieses Funksignal empfängt, wird es ebenfalls synchron ausgelöst und der zugehörige Relaisausgang deaktiviert wird.

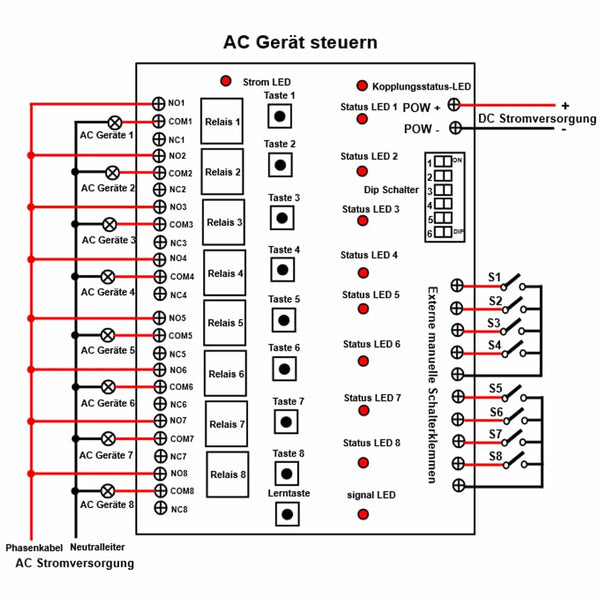

Wenn diese Module mit verschiedenen Geräten wie LED-Anzeigen, Alarmen oder anderen DC- oder AC-Geräten verbunden sind, bleiben alle mit dem Slave-Modul verbundenen Geräte synchron zum Auslösesignal des Master-Moduls und im gleichen Zustand (ein- oder ausgeschaltet).
Anwendung:
Dieses System kann in allen Arten von industrielle automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug und usw eingesetzt werden. Es kann verschiedene DC / AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Pumpen, Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Konkrete Anwendungsbeispiele:
Anwendung 1: Automatische Füllstandsregelung Wassertank
Verbinden Sie das Master-Modul mit dem Schwimmerschalter und das Slave-Modul mit der Wasserpumpe.
Wenn eine Änderung des Flüssigkeitsspiegels den Schwimmerschalter auslöst, wird das Slave-Modul ausgelöst, um die Wasserpumpe automatisch zu starten oder zu stoppen – dadurch wird der Füllstand im Wassertank automatisch reguliert.
Anwendung 2: Automatische Rauchabzugssystem
Verbinden Sie das Master-Modulmit dem Rauchmelder und das Slave-Modul mit der Abgassystem.
Wenn der Rauchmelder Rauch erkennt, wird das Slave-Modul ausgelöst, um das Abgassystem automatisch einzuschalten – dadurch wird bei Rauchentwicklung ein automatischer Rauchabzug gewährleistet.
Anwendung 3: Infrarotmelder Einbruchmeldeanlage
Verbinden Sie das Master-Modul mit dem Infrarotmelder und das Slave-Modul mit der Alarmhupe oder dem Alarmanlage.
Wenn der Infrarotmelder einen ungewöhnlichen Einbruch erkennt, wird das Slavemodul ausgelöst, um die Alarmhupe oder die Alarmanlage zu aktivieren – dadurch wird bei ungewöhnlichem Einbruch die Echtzeit-Alarmierung realisiert.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Ausgelöst durch Trockenkontakt

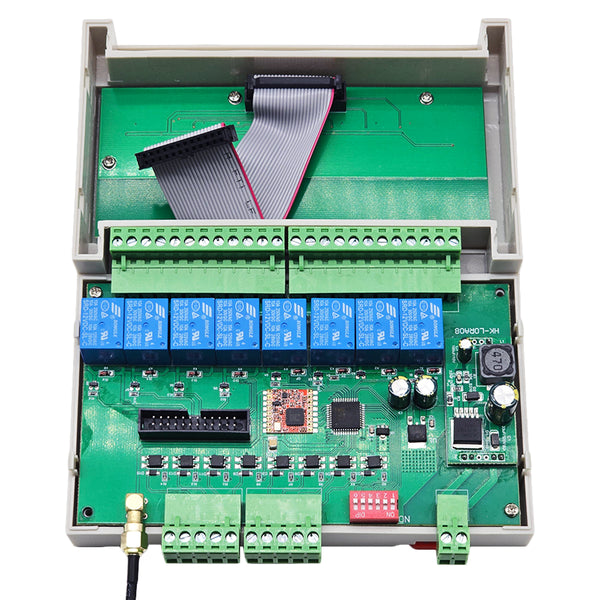

Mit Trockenrelaisausgang: Die Relaisausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.

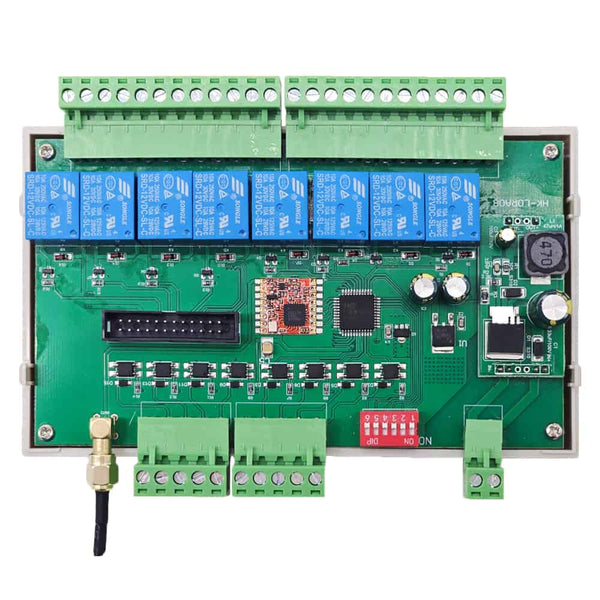

Der DIP Schalter verfügt über 6 Positionen. Position 1 dient zur Auswahl des Betriebsmodus; Position 2 zur Master-Slave-Umschaltung (z. B. fungiert die Position ON als Master-Modul und die Position OFF als Slave-Modul); Positionen 3–6 dienen zur Frequenzauswahl (16 Kombinationen).
Mit Lerntaste.

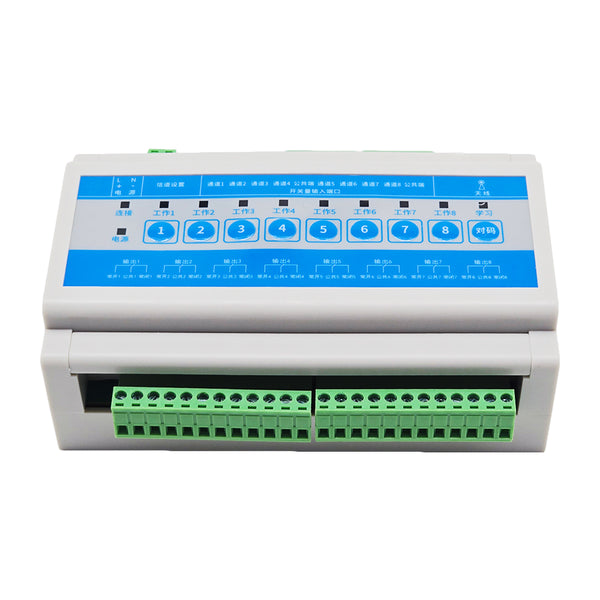

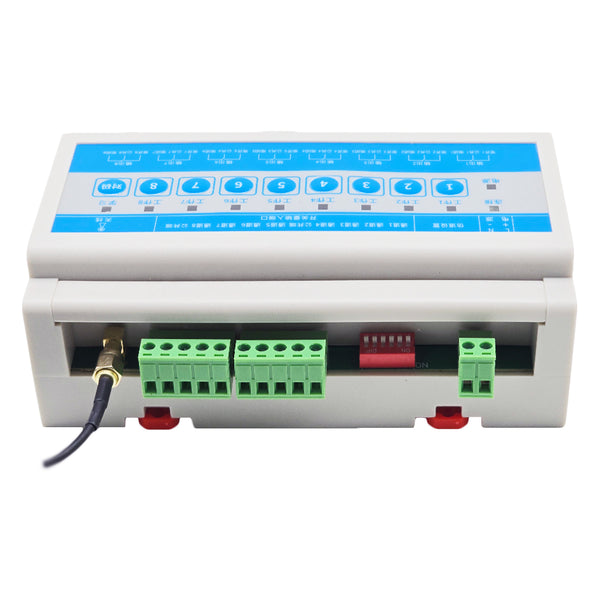

Mit acht manuellen Tasten: Sie können das Synchronmodul über die manuellen Tasten auslösen.
Mit acht externe manuelle Schalterklemmen: Sie können die manuellen Schalter (mit normalerweise offenem Kontakt) an die Klemmen <Taste 1>, <Taste 2>, <Taste 3>, <Taste 4>, <COM1>, <Taste 5>, <Taste 6>, <Taste 7>, <Taste 8> und <COM2> anschließen und dann das Synchronisationsmodul über die manuellen Schalter auslösen.
Mit der magnetischen Saugnapfantenne hat das Modul einen größeren Arbeitsabstand.
Das Synchronmodul kann ein anderes Synchronmodul von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Synchronmoduls kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Das Synchronmodul kann nur durch gekoppelte andere Synchronmodule ausgelöst werden.
Zwei oder mehr Sätze Synchronmodul mit unterschiedlichen Frequenzen können im selben Bereich verwendet werden, ohne dass es zu gegenseitigen Störungen kommt.
Parameter des Schalter SM003-8D-5000:
So stellen Sie die verschiedenen Kontrolle Modis ein:
Wir haben Das Modul als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Position 1 des DIP Schalters auf ON stellen.
Bedienung des Momentanmodus über manuelle Tasten:
Drücken und halten Sie die Taste 1 an einem Master-Modul, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Lassen Sie die Taste 1 los, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Drücken und halten Sie die Taste 8 an einem Master-Modul, die Relaisausgänge 8 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden eingeschaltet.
Lassen Sie die Taste 8 los, die Relaisausgänge 8 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden ausgeschaltet.
Bedienung des Momentanmodus über externe manuelle Schalterklemmen:

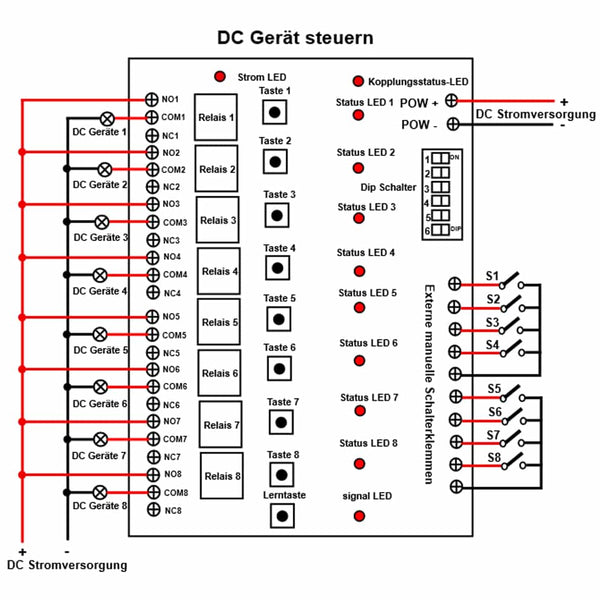

Schließen Sie den Schalter <S1> eines Master-Moduls, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Trennen Sie den Schalter <S1>, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Schließen Sie den Schalter <S8> eines Master-Moduls, die Relaisausgänge 8 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden eingeschaltet.
Trennen Sie den Schalter <S8>, die Relaisausgänge 8 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Position 1 des DIP Schalters auf OFF stellen.
Bedienung des Selbsthemmung modus über manuelle Tasten:
Drücken Sie die Taste 1 an einem Master-Modul, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Drücken Sie die Taste 1 erneut, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Drücken Sie die Taste Taste 8 an einem Master-Modul, die Relaisausgänge 8 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden eingeschaltet.
Drücken Sie die Taste 8 erneut, die Relaisausgänge 8 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden ausgeschaltet.
Bedienung des Selbsthemmung modus über externe manuelle Schalterklemmen:
Schließen Sie den Schalter <S1> eines Master-Moduls, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Schließen Sie den Schalter <S1> erneut, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Schließen Sie den Schalter <S8> eines Master-Moduls, die Relaisausgänge 8 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden eingeschaltet.
Schließen Sie den Schalter <S8> erneut, die Relaisausgänge 8 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden ausgeschaltet.
1 x Bidirektionales Synchronmodul: SM003-8D-5000
1 x Bedienungsanleitung
Einführung:
Dieses Synchronmodul ist ein bidirektionales drahtloses Gerät mit integrierten Sende- und Empfangsfunktionen. Es verfügt über 8 Relaisausgänge, 8 manuelle Tasten und 8 externe manuelle Schalterklemmen.
Zwei oder mehr Synchronmodul können ein drahtloses synchronisiertes Fernsteuerungssystem bilden. Jedes Modul kann als Master-Modul, als Sender oder als Slave-modul, als Empfänger, konfiguriert werden. Die Relaisausgänge des Slave-Moduls synchronisieren sich automatisch mit dem Auslösesignal des Master-Moduls.
Wenn beispielsweise eine manuelle Taste des Master-Moduls verbunden wird, sendet dieses Modul ein Funksignal, ohne dass sein eigener Relaisausgang aktiviert wird. Wenn das Slave-Modul dieses Funksignal empfängt, wird es ebenfalls synchron ausgelöst und der zugehörige Relaisausgang aktiviert wird.
Wenn eine manuelle Taste des Master-Moduls getrennt wird, sendet dieses Modul erneut ein Funksignal. Wenn das Slave-Modul dieses Funksignal empfängt, wird es ebenfalls synchron ausgelöst und der zugehörige Relaisausgang deaktiviert wird.
Wenn diese Module mit verschiedenen Geräten wie LED-Anzeigen, Alarmen oder anderen DC- oder AC-Geräten verbunden sind, bleiben alle mit dem Slave-Modul verbundenen Geräte synchron zum Auslösesignal des Master-Moduls und im gleichen Zustand (ein- oder ausgeschaltet).
Anwendung:
Dieses System kann in allen Arten von industrielle automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug und usw eingesetzt werden. Es kann verschiedene DC / AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Pumpen, Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Konkrete Anwendungsbeispiele:
Anwendung 1: Automatische Füllstandsregelung Wassertank
Verbinden Sie das Master-Modul mit dem Schwimmerschalter und das Slave-Modul mit der Wasserpumpe.
Wenn eine Änderung des Flüssigkeitsspiegels den Schwimmerschalter auslöst, wird das Slave-Modul ausgelöst, um die Wasserpumpe automatisch zu starten oder zu stoppen – dadurch wird der Füllstand im Wassertank automatisch reguliert.
Anwendung 2: Automatische Rauchabzugssystem
Verbinden Sie das Master-Modulmit dem Rauchmelder und das Slave-Modul mit der Abgassystem.
Wenn der Rauchmelder Rauch erkennt, wird das Slave-Modul ausgelöst, um das Abgassystem automatisch einzuschalten – dadurch wird bei Rauchentwicklung ein automatischer Rauchabzug gewährleistet.
Anwendung 3: Infrarotmelder Einbruchmeldeanlage
Verbinden Sie das Master-Modul mit dem Infrarotmelder und das Slave-Modul mit der Alarmhupe oder dem Alarmanlage.
Wenn der Infrarotmelder einen ungewöhnlichen Einbruch erkennt, wird das Slavemodul ausgelöst, um die Alarmhupe oder die Alarmanlage zu aktivieren – dadurch wird bei ungewöhnlichem Einbruch die Echtzeit-Alarmierung realisiert.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Ausgelöst durch Trockenkontakt
Mit Trockenrelaisausgang: Die Relaisausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.

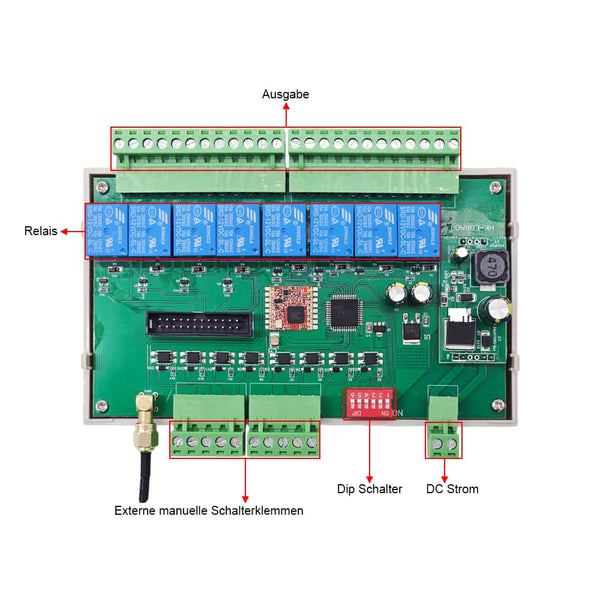

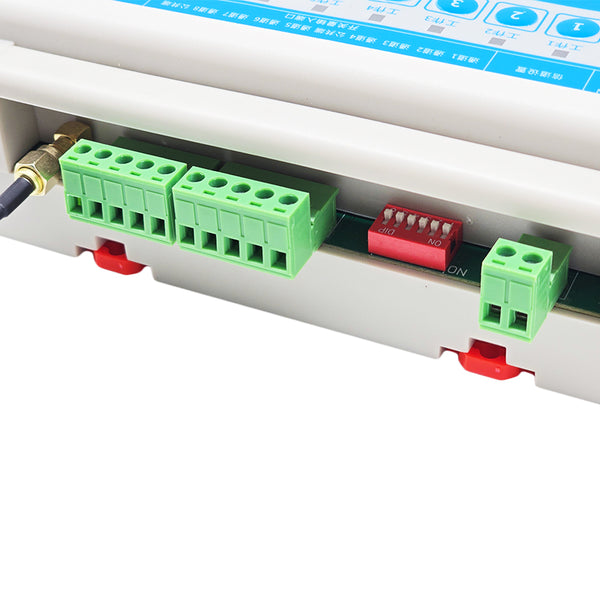

Der DIP Schalter verfügt über 6 Positionen. Position 1 dient zur Auswahl des Betriebsmodus; Position 2 zur Master-Slave-Umschaltung (z. B. fungiert die Position ON als Master-Modul und die Position OFF als Slave-Modul); Positionen 3–6 dienen zur Frequenzauswahl (16 Kombinationen).
Mit Lerntaste.

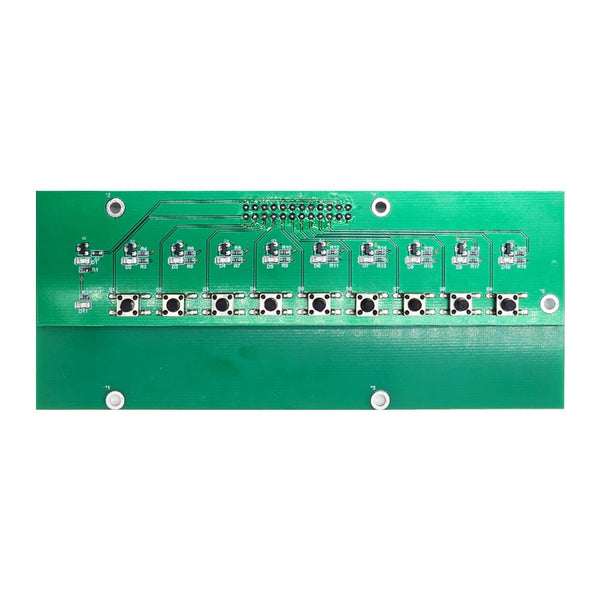

Mit acht manuellen Tasten: Sie können das Synchronmodul über die manuellen Tasten auslösen.
Mit acht externe manuelle Schalterklemmen: Sie können die manuellen Schalter (mit normalerweise offenem Kontakt) an die Klemmen <Taste 1>, <Taste 2>, <Taste 3>, <Taste 4>, <COM1>, <Taste 5>, <Taste 6>, <Taste 7>, <Taste 8> und <COM2> anschließen und dann das Synchronisationsmodul über die manuellen Schalter auslösen.
Mit der magnetischen Saugnapfantenne hat das Modul einen größeren Arbeitsabstand.
Das Synchronmodul kann ein anderes Synchronmodul von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Synchronmoduls kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Das Synchronmodul kann nur durch gekoppelte andere Synchronmodule ausgelöst werden.
Zwei oder mehr Sätze Synchronmodul mit unterschiedlichen Frequenzen können im selben Bereich verwendet werden, ohne dass es zu gegenseitigen Störungen kommt.
Parameter des Schalter SM003-8D-5000:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 12~72V DC |
| Arbeitsfrequenz | 430~470MHz |
| Kanal | 8 CH |
| Ausgangsart | Trockene Relaisausgang (NO und NC) |
| Relaiskontaktstrom | Max. 5 A/Kanal |
| 2 Wählbare Modi | Selbstsichernd, Momentan |
| Drahtbereich für die Terminals | 22-14 AWG |
| Sendeentfernung | 5000m (theoretisch) |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Maße der PCB | 152 x 88 x 18 mm |
| Maße des Gehäuses | 160 x 117 x 56 mm |
So stellen Sie die verschiedenen Kontrolle Modis ein:
Wir haben Das Modul als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Position 1 des DIP Schalters auf ON stellen.
Bedienung des Momentanmodus über manuelle Tasten:
Drücken und halten Sie die Taste 1 an einem Master-Modul, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Lassen Sie die Taste 1 los, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Drücken und halten Sie die Taste 8 an einem Master-Modul, die Relaisausgänge 8 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden eingeschaltet.
Lassen Sie die Taste 8 los, die Relaisausgänge 8 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden ausgeschaltet.
Bedienung des Momentanmodus über externe manuelle Schalterklemmen:
Schließen Sie den Schalter <S1> eines Master-Moduls, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Trennen Sie den Schalter <S1>, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Schließen Sie den Schalter <S8> eines Master-Moduls, die Relaisausgänge 8 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden eingeschaltet.
Trennen Sie den Schalter <S8>, die Relaisausgänge 8 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Position 1 des DIP Schalters auf OFF stellen.
Bedienung des Selbsthemmung modus über manuelle Tasten:
Drücken Sie die Taste 1 an einem Master-Modul, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Drücken Sie die Taste 1 erneut, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Drücken Sie die Taste Taste 8 an einem Master-Modul, die Relaisausgänge 8 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden eingeschaltet.
Drücken Sie die Taste 8 erneut, die Relaisausgänge 8 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden ausgeschaltet.
Bedienung des Selbsthemmung modus über externe manuelle Schalterklemmen:
Schließen Sie den Schalter <S1> eines Master-Moduls, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Schließen Sie den Schalter <S1> erneut, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Schließen Sie den Schalter <S8> eines Master-Moduls, die Relaisausgänge 8 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden eingeschaltet.
Schließen Sie den Schalter <S8> erneut, die Relaisausgänge 8 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 8 werden ausgeschaltet.
