Lieferumfang:

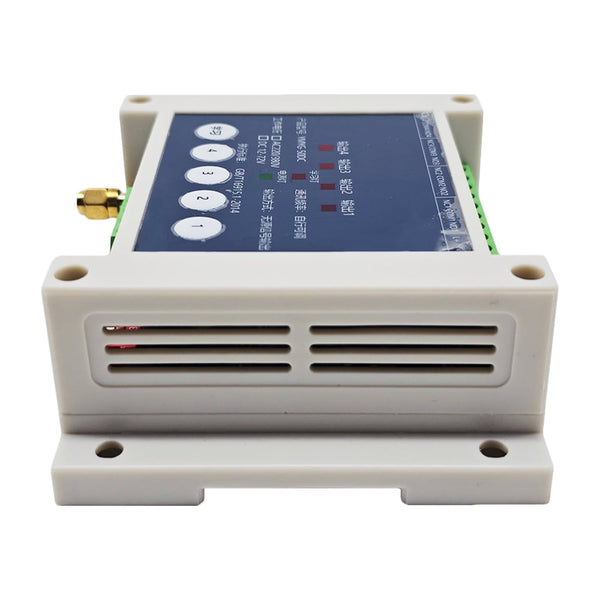

1 x Bidirektionales Synchronmodul: SM003-4D-5000
1 x Bedienungsanleitung
Einführung:
Dieses Synchronmodul ist ein bidirektionales drahtloses Gerät mit integrierten Sende- und Empfangsfunktionen. Es verfügt über 4 Relaisausgänge, 4 manuelle Tasten und 4 externe manuelle Schalterklemmen.
Zwei oder mehr Synchronmodul können ein drahtloses synchronisiertes Fernsteuerungssystem bilden. Jedes Modul kann als Master-Modul, als Sender oder als Slave-modul, als Empfänger, konfiguriert werden. Die Relaisausgänge des Slave-Moduls synchronisieren sich automatisch mit dem Auslösesignal des Master-Moduls.
Wenn beispielsweise eine manuelle Taste des Master-Moduls verbunden wird, sendet dieses Modul ein Funksignal, ohne dass sein eigener Relaisausgang aktiviert wird. Wenn das Slave-Modul dieses Funksignal empfängt, wird es ebenfalls synchron ausgelöst und der zugehörige Relaisausgang aktiviert wird.
Wenn eine manuelle Taste des Master-Moduls getrennt wird, sendet dieses Modul erneut ein Funksignal. Wenn das Slave-Modul dieses Funksignal empfängt, wird es ebenfalls synchron ausgelöst und der zugehörige Relaisausgang deaktiviert wird.

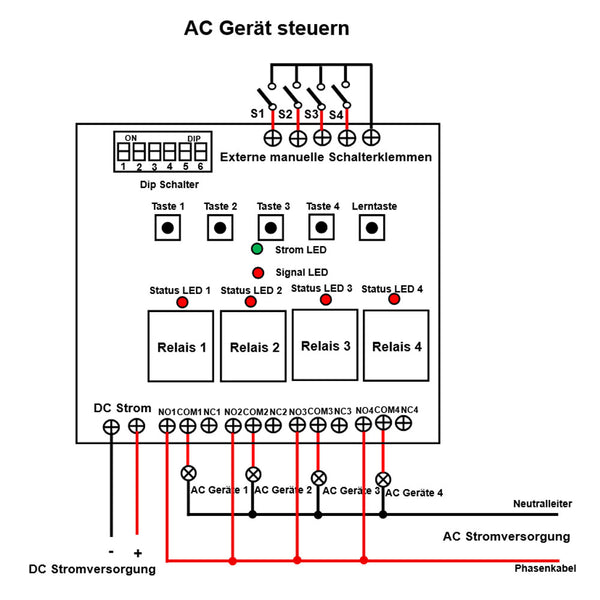

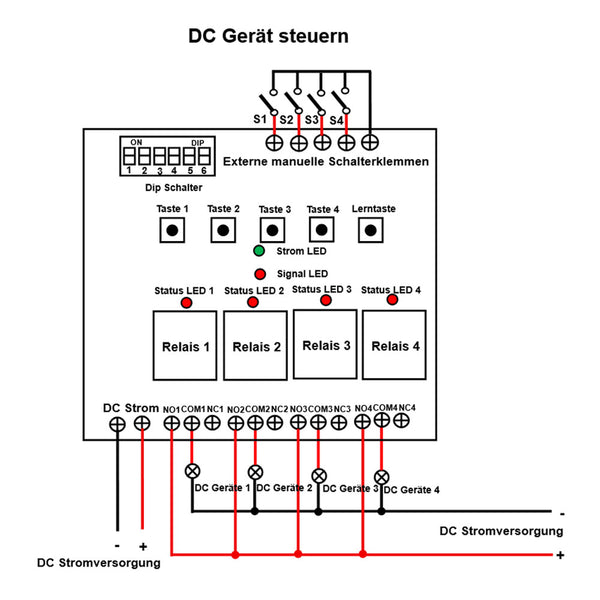

Wenn diese Module mit verschiedenen Geräten wie LED-Anzeigen, Alarmen oder anderen DC- oder AC-Geräten verbunden sind, bleiben alle mit dem Slave-Modul verbundenen Geräte synchron zum Auslösesignal des Master-Moduls und im gleichen Zustand (ein- oder ausgeschaltet).
Anwendung:
Dieses System kann in allen Arten von industrielle automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug und usw eingesetzt werden. Es kann verschiedene DC / AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Pumpen, Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Konkrete Anwendungsbeispiele:
Anwendung 1: Automatische Füllstandsregelung Wassertank
Verbinden Sie das Master-Modul mit dem Schwimmerschalter und das Slave-Modul mit der Wasserpumpe.
Wenn eine Änderung des Flüssigkeitsspiegels den Schwimmerschalter auslöst, wird das Slave-Modul ausgelöst, um die Wasserpumpe automatisch zu starten oder zu stoppen – dadurch wird der Füllstand im Wassertank automatisch reguliert.
Anwendung 2: Automatische Rauchabzugssystem
Verbinden Sie das Master-Modulmit dem Rauchmelder und das Slave-Modul mit der Abgassystem.
Wenn der Rauchmelder Rauch erkennt, wird das Slave-Modul ausgelöst, um das Abgassystem automatisch einzuschalten – dadurch wird bei Rauchentwicklung ein automatischer Rauchabzug gewährleistet.
Anwendung 3: Infrarotmelder Einbruchmeldeanlage
Verbinden Sie das Master-Modul mit dem Infrarotmelder und das Slave-Modul mit der Alarmhupe oder dem Alarmanlage.
Wenn der Infrarotmelder einen ungewöhnlichen Einbruch erkennt, wird das Slavemodul ausgelöst, um die Alarmhupe oder die Alarmanlage zu aktivieren – dadurch wird bei ungewöhnlichem Einbruch die Echtzeit-Alarmierung realisiert.
Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Bis zu 5000 m (15000 Fuß) im Freien.
Ausgelöst durch Trockenkontakt

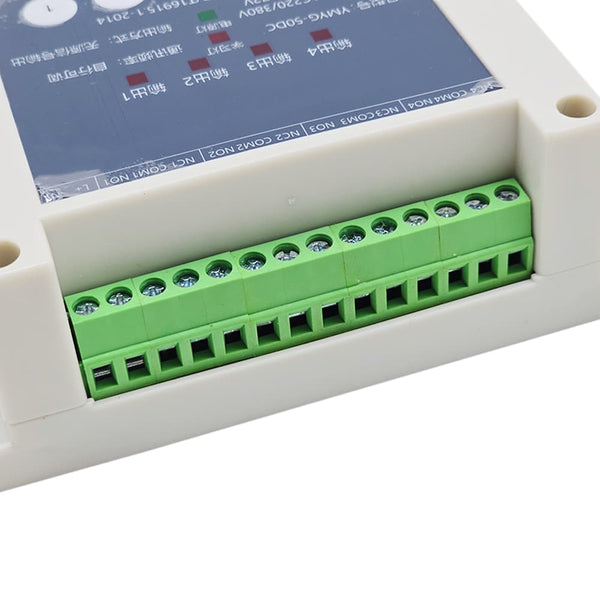

Mit Trockenrelaisausgang: Die Relaisausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.

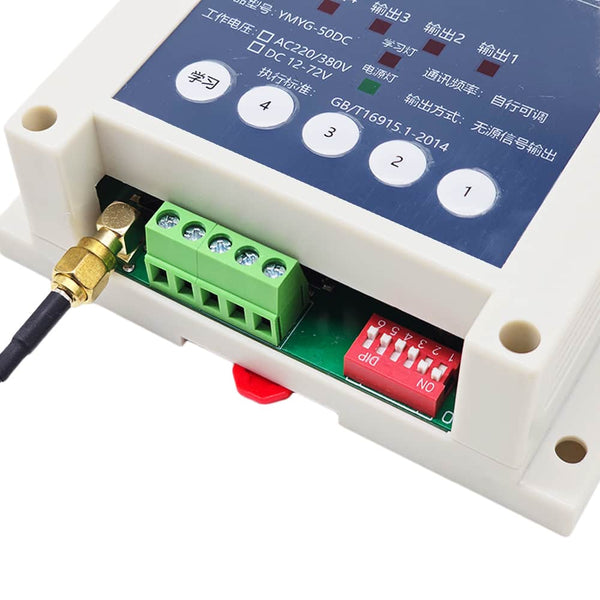

Der DIP Schalter verfügt über 6 Positionen. Position 1 dient zur Auswahl des Betriebsmodus; Position 2 zur Master-Slave-Umschaltung (z. B. fungiert die Position ON als Master-Modul und die Position OFF als Slave-Modul); Positionen 3–6 dienen zur Frequenzauswahl (16 Kombinationen).
Mit Lerntaste.

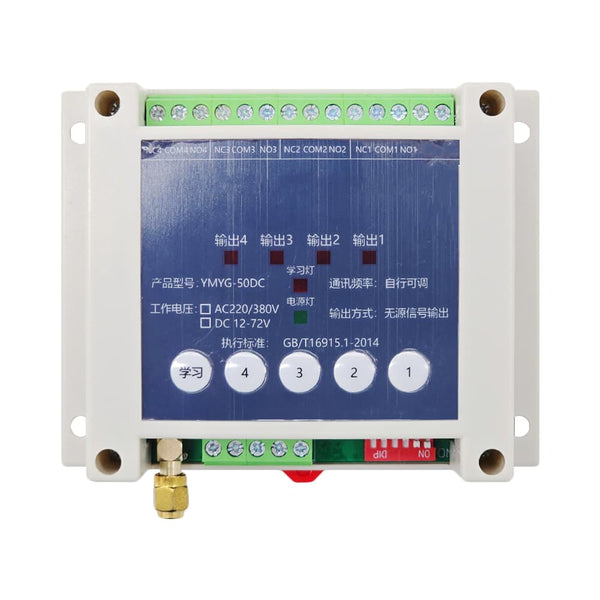

Mit vier manuellen Tasten: Sie können das Synchronmodul über die manuellen Tasten auslösen.
Mit vier externe manuelle Schalterklemmen: Sie können die manuellen Schalter (mit normalerweise offenem Kontakt) an die Klemmen <Taste 1>, <Taste 2>, <Taste 3>, <Taste 4> und <COM> anschließen und dann das Synchronisationsmodul über die manuellen Schalter auslösen.
Mit der magnetischen Saugnapfantenne hat das Modul einen größeren Arbeitsabstand.
2 Wählbare Modi: Selbstsichernd, Momentan
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Störungsfrei: Zwei oder mehr Sätze Synchronmodul mit unterschiedlichen Frequenzen können im selben Bereich verwendet werden, ohne dass es zu gegenseitigen Störungen kommt.
Parameter des Schalter SM003-4D-5000:
So stellen Sie die verschiedenen Kontrolle Modis ein:
Wir haben Das Modul als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Position 1 des DIP Schalters auf ON stellen.
Bedienung des Momentanmodus über manuelle Tasten:
Drücken und halten Sie die Taste 1 an einem Master-Modul, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Lassen Sie die Taste 1 los, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Drücken und halten Sie die Taste 4 an einem Master-Modul, die Relaisausgänge 4 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden eingeschaltet.
Lassen Sie die Taste 4 los, die Relaisausgänge 4 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden ausgeschaltet.
Bedienung des Momentanmodus über externe manuelle Schalterklemmen:
Schließen Sie den Schalter <S1> eines Master-Moduls, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Trennen Sie den Schalter <S1>, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Schließen Sie den Schalter <S4> eines Master-Moduls, die Relaisausgänge 4 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden eingeschaltet.
Trennen Sie den Schalter <S4>, die Relaisausgänge 4 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Position 1 des DIP Schalters auf OFF stellen.
Bedienung des Selbsthemmung modus über manuelle Tasten:
Drücken Sie die Taste 1 an einem Master-Modul, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Drücken Sie die Taste 1 erneut, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Drücken Sie die Taste Taste 4 an einem Master-Modul, die Relaisausgänge 4 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden eingeschaltet.
Drücken Sie die Taste 4 erneut, die Relaisausgänge 4 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden ausgeschaltet.
Bedienung des Selbsthemmung modus über externe manuelle Schalterklemmen:
Schließen Sie den Schalter <S1> eines Master-Moduls, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Schließen Sie den Schalter <S1> erneut, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Schließen Sie den Schalter <S4> eines Master-Moduls, die Relaisausgänge 4 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden eingeschaltet.
Schließen Sie den Schalter <S4> erneut, die Relaisausgänge 4 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden ausgeschaltet.
1 x Bidirektionales Synchronmodul: SM003-4D-5000
1 x Bedienungsanleitung
Einführung:
Dieses Synchronmodul ist ein bidirektionales drahtloses Gerät mit integrierten Sende- und Empfangsfunktionen. Es verfügt über 4 Relaisausgänge, 4 manuelle Tasten und 4 externe manuelle Schalterklemmen.
Zwei oder mehr Synchronmodul können ein drahtloses synchronisiertes Fernsteuerungssystem bilden. Jedes Modul kann als Master-Modul, als Sender oder als Slave-modul, als Empfänger, konfiguriert werden. Die Relaisausgänge des Slave-Moduls synchronisieren sich automatisch mit dem Auslösesignal des Master-Moduls.
Wenn beispielsweise eine manuelle Taste des Master-Moduls verbunden wird, sendet dieses Modul ein Funksignal, ohne dass sein eigener Relaisausgang aktiviert wird. Wenn das Slave-Modul dieses Funksignal empfängt, wird es ebenfalls synchron ausgelöst und der zugehörige Relaisausgang aktiviert wird.
Wenn eine manuelle Taste des Master-Moduls getrennt wird, sendet dieses Modul erneut ein Funksignal. Wenn das Slave-Modul dieses Funksignal empfängt, wird es ebenfalls synchron ausgelöst und der zugehörige Relaisausgang deaktiviert wird.
Wenn diese Module mit verschiedenen Geräten wie LED-Anzeigen, Alarmen oder anderen DC- oder AC-Geräten verbunden sind, bleiben alle mit dem Slave-Modul verbundenen Geräte synchron zum Auslösesignal des Master-Moduls und im gleichen Zustand (ein- oder ausgeschaltet).
Anwendung:
Dieses System kann in allen Arten von industrielle automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug und usw eingesetzt werden. Es kann verschiedene DC / AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Pumpen, Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Konkrete Anwendungsbeispiele:
Anwendung 1: Automatische Füllstandsregelung Wassertank
Verbinden Sie das Master-Modul mit dem Schwimmerschalter und das Slave-Modul mit der Wasserpumpe.
Wenn eine Änderung des Flüssigkeitsspiegels den Schwimmerschalter auslöst, wird das Slave-Modul ausgelöst, um die Wasserpumpe automatisch zu starten oder zu stoppen – dadurch wird der Füllstand im Wassertank automatisch reguliert.
Anwendung 2: Automatische Rauchabzugssystem
Verbinden Sie das Master-Modulmit dem Rauchmelder und das Slave-Modul mit der Abgassystem.
Wenn der Rauchmelder Rauch erkennt, wird das Slave-Modul ausgelöst, um das Abgassystem automatisch einzuschalten – dadurch wird bei Rauchentwicklung ein automatischer Rauchabzug gewährleistet.
Anwendung 3: Infrarotmelder Einbruchmeldeanlage
Verbinden Sie das Master-Modul mit dem Infrarotmelder und das Slave-Modul mit der Alarmhupe oder dem Alarmanlage.
Wenn der Infrarotmelder einen ungewöhnlichen Einbruch erkennt, wird das Slavemodul ausgelöst, um die Alarmhupe oder die Alarmanlage zu aktivieren – dadurch wird bei ungewöhnlichem Einbruch die Echtzeit-Alarmierung realisiert.
Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Bis zu 5000 m (15000 Fuß) im Freien.
Ausgelöst durch Trockenkontakt
Mit Trockenrelaisausgang: Die Relaisausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Der DIP Schalter verfügt über 6 Positionen. Position 1 dient zur Auswahl des Betriebsmodus; Position 2 zur Master-Slave-Umschaltung (z. B. fungiert die Position ON als Master-Modul und die Position OFF als Slave-Modul); Positionen 3–6 dienen zur Frequenzauswahl (16 Kombinationen).
Mit Lerntaste.
Mit vier manuellen Tasten: Sie können das Synchronmodul über die manuellen Tasten auslösen.
Mit vier externe manuelle Schalterklemmen: Sie können die manuellen Schalter (mit normalerweise offenem Kontakt) an die Klemmen <Taste 1>, <Taste 2>, <Taste 3>, <Taste 4> und <COM> anschließen und dann das Synchronisationsmodul über die manuellen Schalter auslösen.
Mit der magnetischen Saugnapfantenne hat das Modul einen größeren Arbeitsabstand.
2 Wählbare Modi: Selbstsichernd, Momentan
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Störungsfrei: Zwei oder mehr Sätze Synchronmodul mit unterschiedlichen Frequenzen können im selben Bereich verwendet werden, ohne dass es zu gegenseitigen Störungen kommt.
Parameter des Schalter SM003-4D-5000:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 12~72V DC |
| Arbeitsfrequenz | 430~470MHz |
| Kanal | 4 CH |
| Ausgangsart | Trockene Relaisausgang (NO und NC) |
| Relaiskontaktstrom | Max. 5 A/Kanal |
| 2 Wählbare Modi | Selbstsichernd, Momentan |
| Drahtbereich für die Terminals | 22-14 AWG |
| Sendeentfernung | 5000m (theoretisch) |
| Betriebstemperatur | -40 °C ~ +70 °C |

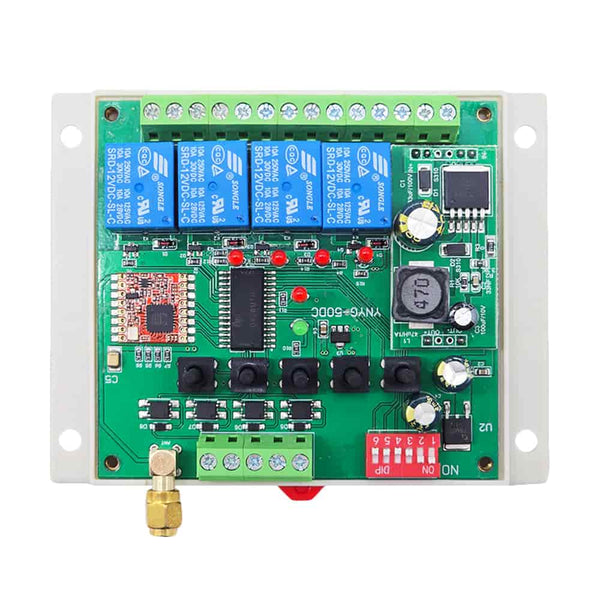

| Maße der PCB | 92 x 87x 30 mm |
| Maße des Gehäuses | 115 x 90 x 40 mm |
So stellen Sie die verschiedenen Kontrolle Modis ein:
Wir haben Das Modul als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Position 1 des DIP Schalters auf ON stellen.
Bedienung des Momentanmodus über manuelle Tasten:
Drücken und halten Sie die Taste 1 an einem Master-Modul, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Lassen Sie die Taste 1 los, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Drücken und halten Sie die Taste 4 an einem Master-Modul, die Relaisausgänge 4 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden eingeschaltet.
Lassen Sie die Taste 4 los, die Relaisausgänge 4 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden ausgeschaltet.
Bedienung des Momentanmodus über externe manuelle Schalterklemmen:
Schließen Sie den Schalter <S1> eines Master-Moduls, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Trennen Sie den Schalter <S1>, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Schließen Sie den Schalter <S4> eines Master-Moduls, die Relaisausgänge 4 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden eingeschaltet.
Trennen Sie den Schalter <S4>, die Relaisausgänge 4 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Position 1 des DIP Schalters auf OFF stellen.
Bedienung des Selbsthemmung modus über manuelle Tasten:
Drücken Sie die Taste 1 an einem Master-Modul, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Drücken Sie die Taste 1 erneut, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Drücken Sie die Taste Taste 4 an einem Master-Modul, die Relaisausgänge 4 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden eingeschaltet.
Drücken Sie die Taste 4 erneut, die Relaisausgänge 4 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden ausgeschaltet.
Bedienung des Selbsthemmung modus über externe manuelle Schalterklemmen:
Schließen Sie den Schalter <S1> eines Master-Moduls, die Relaisausgänge 1 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden eingeschaltet.
Schließen Sie den Schalter <S1> erneut, die Relaisausgänge 1 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 1 werden ausgeschaltet.
……
Schließen Sie den Schalter <S4> eines Master-Moduls, die Relaisausgänge 4 aller Slave-Module werden aktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden eingeschaltet.
Schließen Sie den Schalter <S4> erneut, die Relaisausgänge 4 aller Slave-Module werden deaktiviert und alle an den Slave-Modulen angeschlossenen Geräte 4 werden ausgeschaltet.
