Sie können das Video von "Funk Fernkontrolliert Einen Linearaktor" drücken: https://www.youtube.com/watch?v=P1_gFDPYwpA&feature=youtu.be
Besonderheit:
Drahtlos kontrollieren, einfach zu installieren
Kontrolliert die Lichter, Motoren, Ventilatoren, elektronischen bedienten Türen/Schlösser/Fenster/Fensterläden/Autos oder andere Anlagen mit AC 100~240V.
Mit dem Sender (fernkontrollieren) können Sie von jedem Orten innerhalb einer zuverlässigen Entfernung den Empfänger ein-/ausschalten; das drahtlose RF Signal kann durch Wände, Böden und Türen laufen.
Benutzt Einchip-Technik, um millionen Kodes zu bauen.
Zwei oder mehr als zwei Sender & Empfänger Set können an den gleichen Orten benutzt werden.
Sendefrequenz: 433MHz
Empfänger:
Modell Nr.: S1RU-DC06 / S1RU-DC09 / S1RU-DC12 / S1RU-DC24
Kanal: 1 Kanal
Kontrollmodus: Toggle, Momentan, Verklinkte
Kodierung Typ: Festcode oder Lerncode
Kodierung Setzen: Durch Lernen
Stromversorgung (Betriebsspannung): DC6V (S1RU-DC06), DC9V±1V (S1RU-DC09), DC12V±1V (S1RU-DC12), DC24V±1V (S1RU-DC24)
Maße von PCB: 44mm x 37mm x 19mm
Maße des Koffers: 55mm x 45mm x 28mm
Der maximale Momentanstrom: 10A

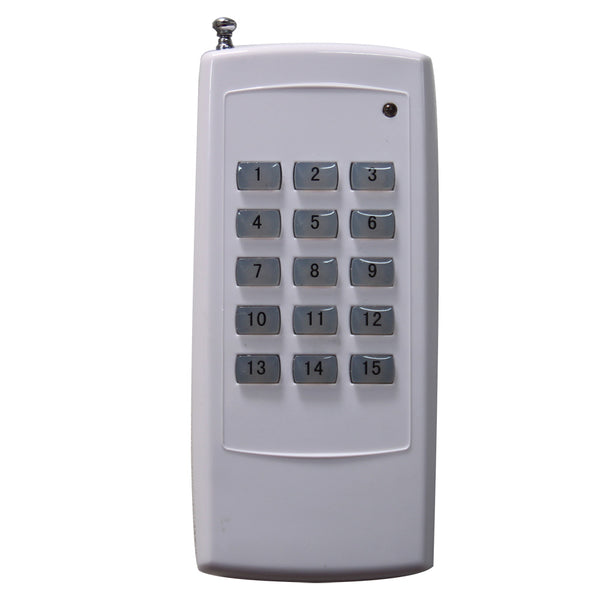

Sender:
Modell Nr.: CP-15
Kanal: 15 Kanäle
Fernkontrollierende Entfernung: 500m / 1500ft (theoretisch)
Kodierung: Festkode durch Löten
Einheitsmaße: 100mm x 45mm x 20mm

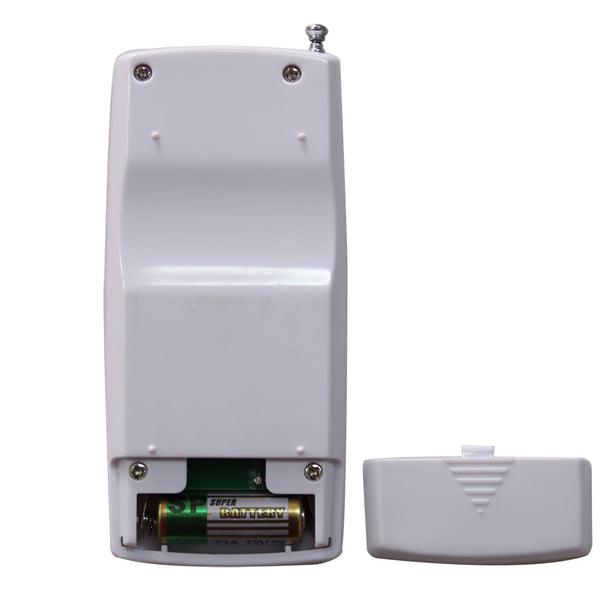

Stromversorgung: 1 x 23A -12V Batterie (incl. Dauert ca. 12 Monate)
Benutzung:
Grundstellung: B, G = Nomalerweise geschlossen; G, K = Nomalerweise geöffnet.
Setzen die verschiedenen Kontrollmodi (Vor dem Versand haben wir dem Empfänger den Toggle Modus gesetzt. Wenn Sie anderen Modus benutzen möchten, bedienen Sie wie folgend):
Setzen den Toggle Kontrollmodus: Verbinden S2.
Toggle Kontrollmodus: Drücken -> An; Drücken nochmal -> Aus.
Drücken den Knopf 1, das Relais des Empfängers 1 wird eingeschaltet, (verbinden G und K; trennen B und G). Drücken den Knopf 1 nochmal, das Relais des Empfängers 1 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Drücken den Knopf 2, das Relais des Empfängers 2 wird eingeschaltet, (verbinden G und K; trennen B und G). Drücken den Knopf 2 nochmal, das Relais des Empfängers 2 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Drücken den Knopf 14, das Relais des Empfängers 14 wird eingeschaltet, (verbinden G und K; trennen B und G). Drücken den Knopf 14 nochmal, das Relais des Empfängers 14 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Drücken den Knopf 15, das Relais des Empfängers 15 wird eingeschaltet, (verbinden G und K; trennen B und G). Drücken den Knopf 15 nochmal, das Relais des Empfängers 15 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Setzen den Momentan Kontrollmodus: Verbinden S1.
Momentan Kontrollmodus: Drücken und halten -> An; Lösen -> Aus.
Drücken und halten den Knopf 1, das Relais des Empfängers 1 wird eingeschaltet, (verbinden G und K; trennen B und G). Lösen den Knopf 1, das Relais des Empfängers 1 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Drücken und halten den Knopf 2, das Relais des Empfängers 2 wird eingeschaltet, (verbinden G und K; trennen B und G). Lösen den Knopf 2, das Relais des Empfängers 2 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Drücken und halten den Knopf 14, das Relais des Empfängers 14 wird eingeschaltet, (verbinden G und K; trennen B und G). Lösen den Knopf 14, das Relais des Empfängers 14 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Drücken und halten den Knopf 15, das Relais des Empfängers 15 wird eingeschaltet, (verbinden G und K; trennen B und G). Lösen den Knopf 15, das Relais des Empfängers 15 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Setzen den Verklinkte Kontrollmodus: Trennen S1 und S2.
Verklinkte Kontrollmodus: Drücken -> An, andere Relais Aus, Drücken den anderen Knopf -> Aus.
Drücken den Knopf 1, das Relais des Empfängers 1 wird eingeschaltet, (verbinden G und K, trennen B und G), die Relais des Empfängers 2,3,4 ,5,6,7,8,9,10,11,12,13,14,15 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Drücken den Knopf 2, das Relais des Empfängers 2 wird eingeschaltet, (verbinden G und K, trennen B und G), die Relais des Empfängers 1,3,4 ,5,6,7,8,9,10,11,12,13,14,15 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Drücken den Knopf 14, das Relais des Empfängers 14 wird eingeschaltet, (verbinden G und K, trennen B und G), die Relais des Empfängers 1,2,3,4,5,6,7,8,9,10,11,12,13,15 wird ausgeschaltet, (trennen G und K, verbinden B und G).
Drücken den Knopf 12, das Relais des Empfängers 15 wird eingeschaltet, (verbinden G und K, trennen B und G), die Relais des Empfängers 1,2,3,4,5,6,7,8,9,10,11,12,13,14 wird ausgeschaltet, (trennen G und K, verbinden B und G).

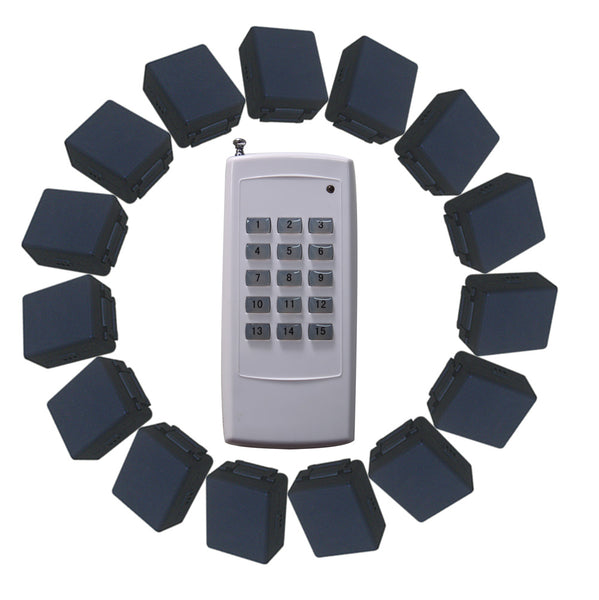

Lieferumfang:
15 x Empfänger: S1RU-DC06 / S1RU-DC09 / S1RU-DC12 / S1RU-DC24
1 x Sender: CP-15
1 x Bedienungsanleitung
