30A DC 1000M Größere Reichweite , Hohe Ausgangsleistung, Kabelloser Fernbedienungsschalter (Modell 0020058)

Normaler Preis €60,00

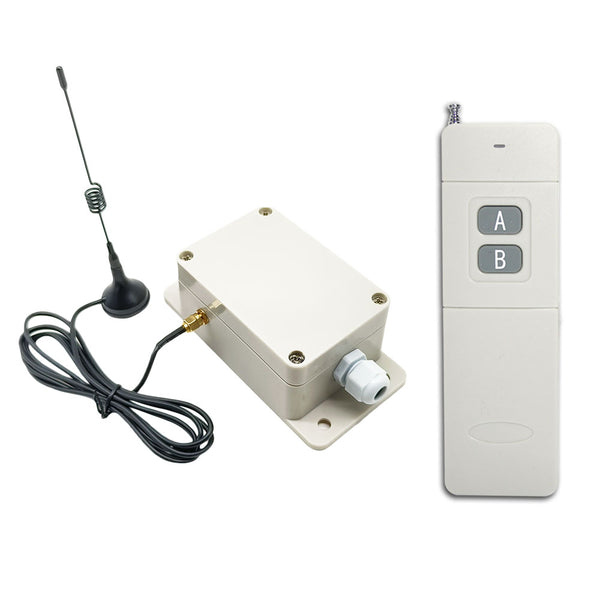

Lieferumfang:
1 x Empfänger: S1PX-DC-ANT3
1 x Sender: CB-1/CB-2
1 x Bedienungsanleitung

Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 1 Kanal DC Stromversorgung Ausgan, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden kann. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere. Der Sender und der Empfänger bilden ein Funk-Fernbedienungssystem. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.

Merkmal:
Drahtlose Steuerung, einfach zu installieren.

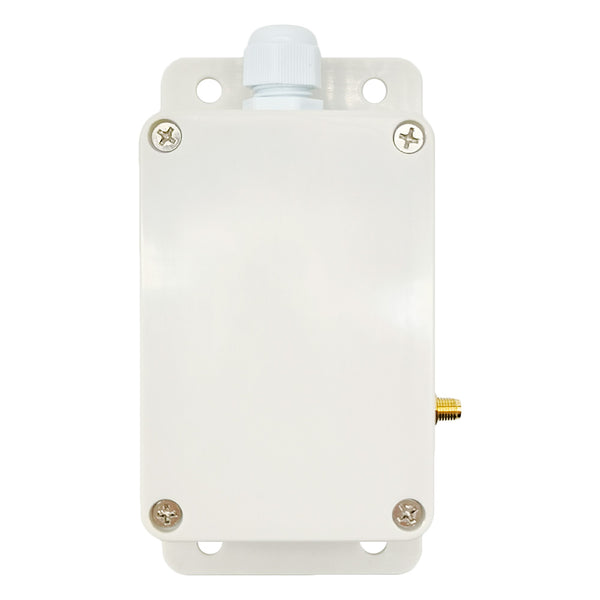

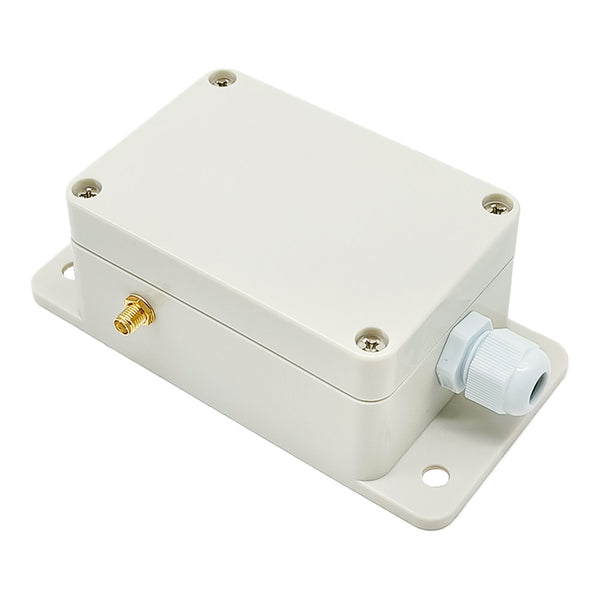

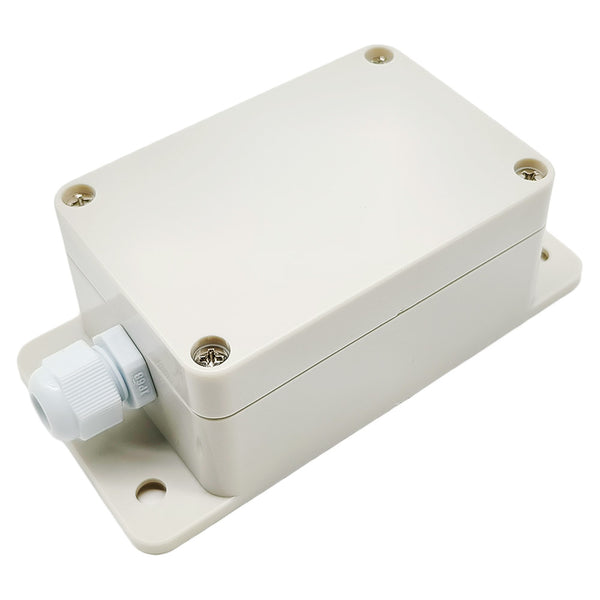

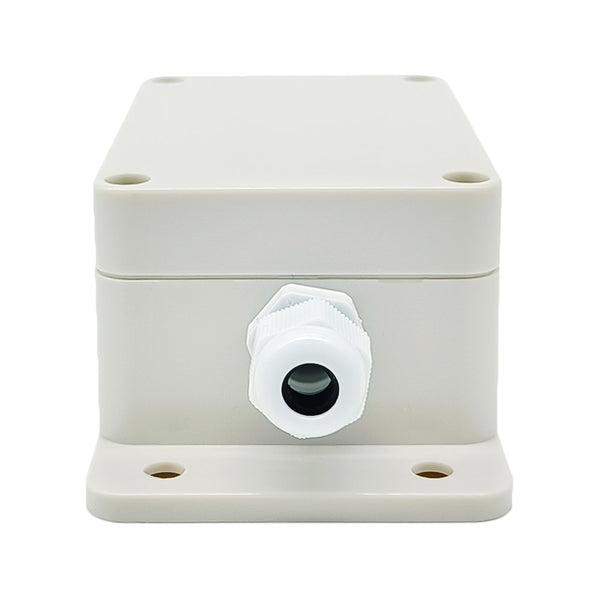

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 8~80V.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 8~80 V Gleichstrom steuern.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

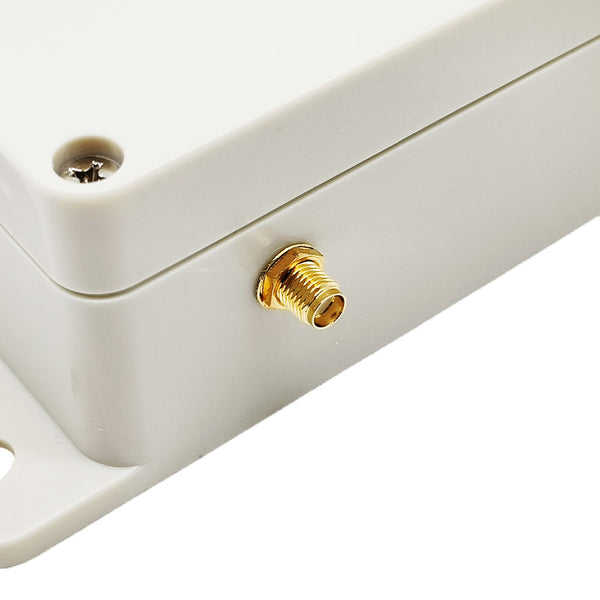

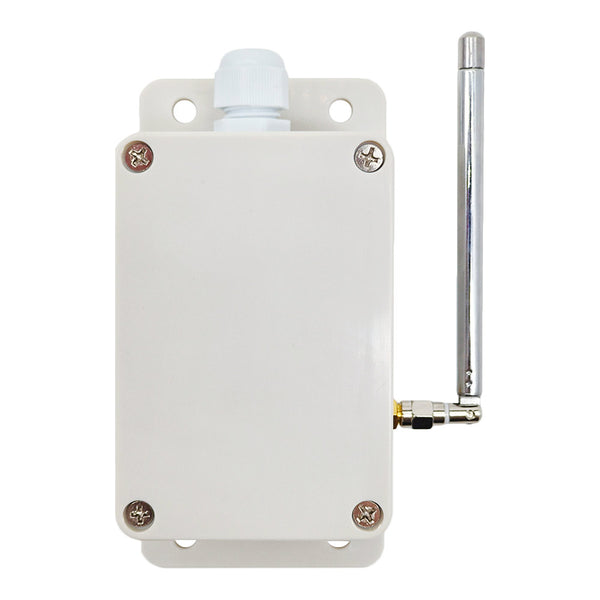

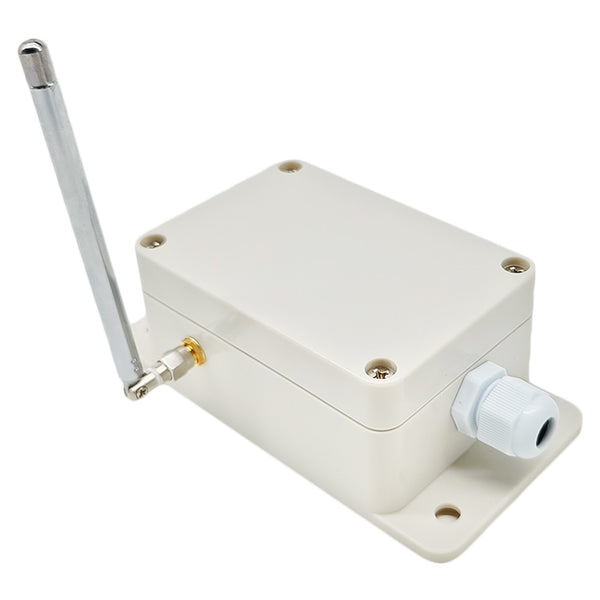

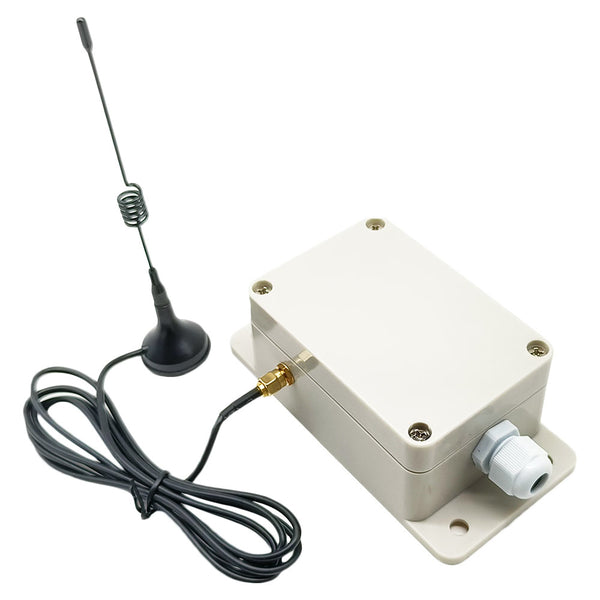

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede Sendertaste einen Empfänger steuern. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere.

Parameter des Empfängers:
Modell: S1PX-DC-ANT3
Betriebsspannung: 8~80 VDC
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: 8~80 VDC wie eingangsspannung
Maximaler Laststrom des Relais : 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C

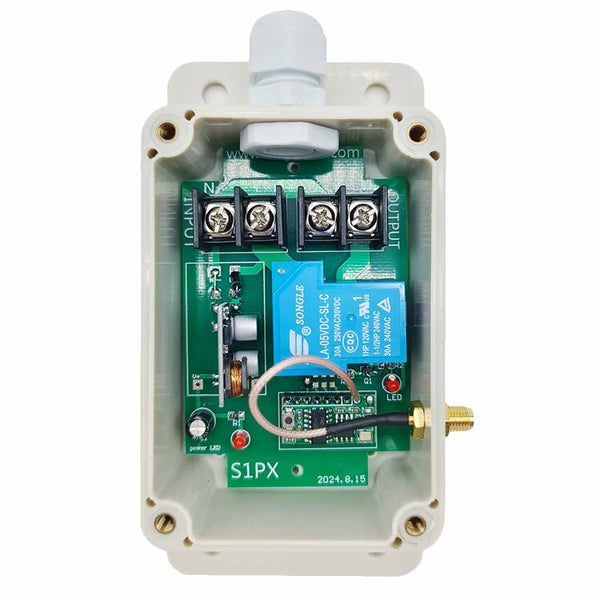

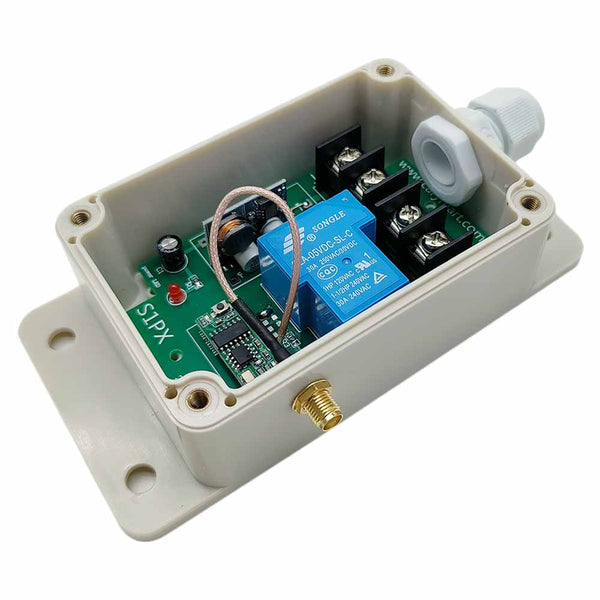

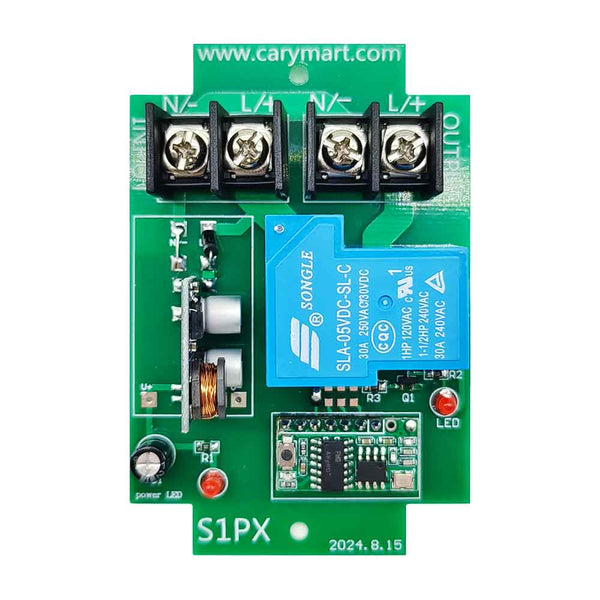

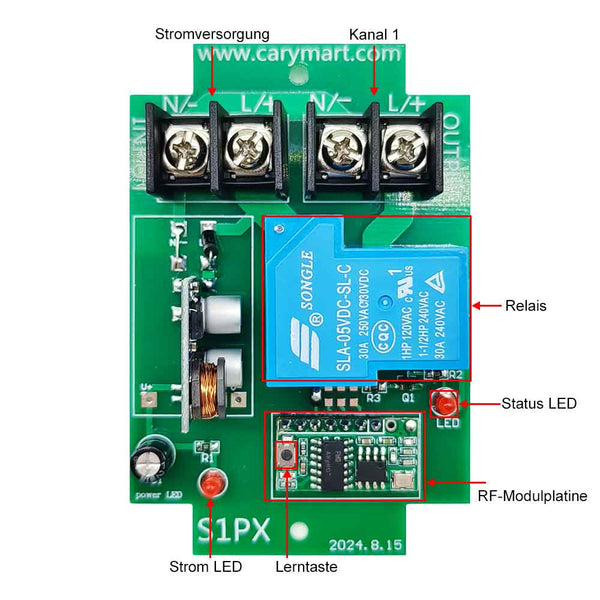

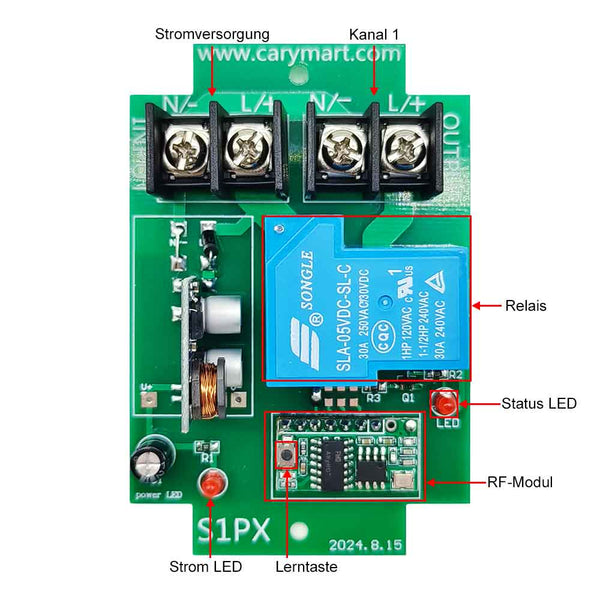

Maße der PCB: 90 x 59 x 18 mm

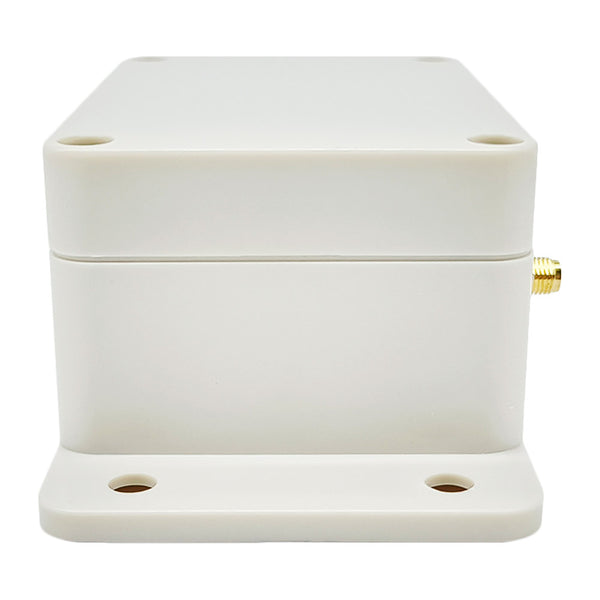

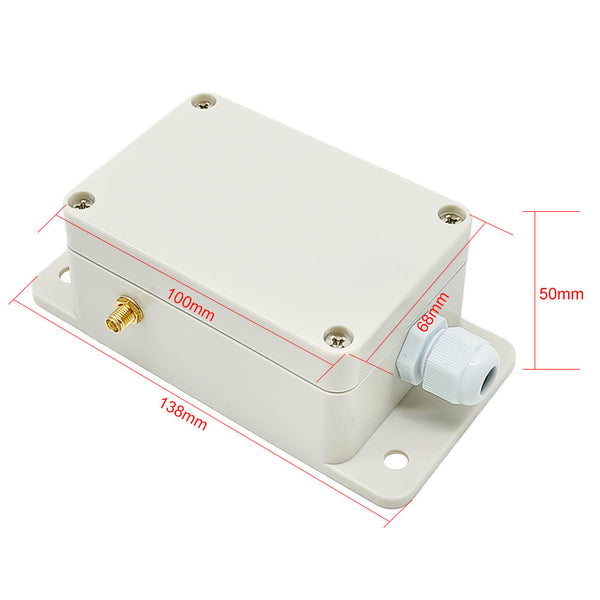

Maße des Gehäuses: 138 x 68 x 50 mm

Sender:

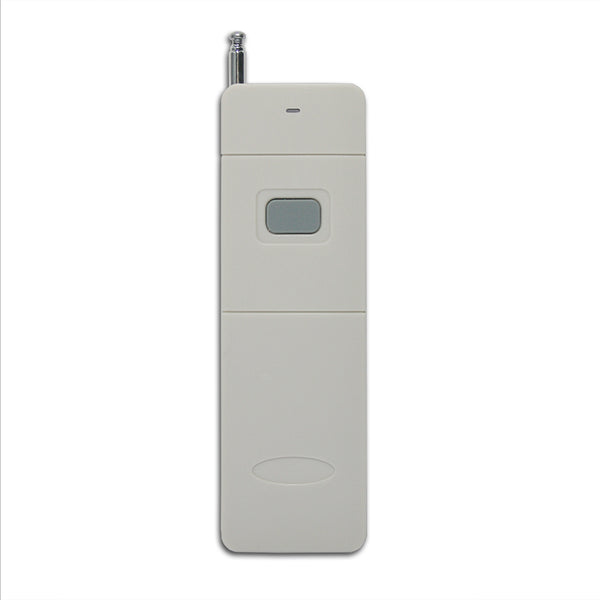

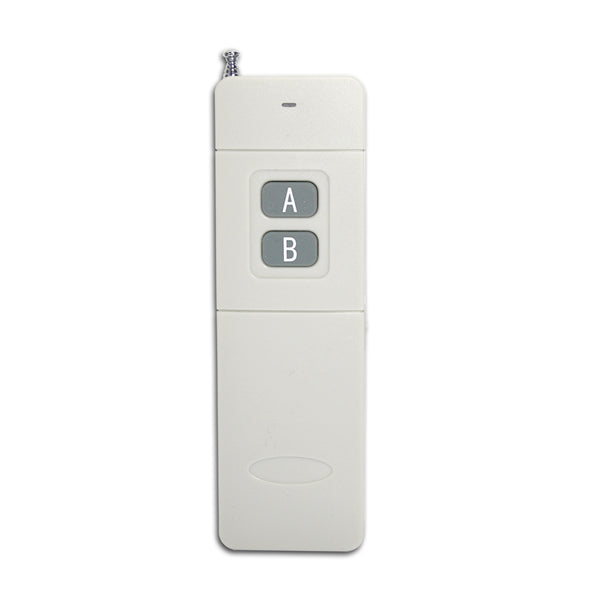

Modell.: 0021023 (CB-1) / 0021024 (CB-2)
Kanal/Knopf: 1 (CB-1) / 2 (CB-2)
Symbol des Knopfs: Kein Symbol (CB-1) / A, B (CB-2)

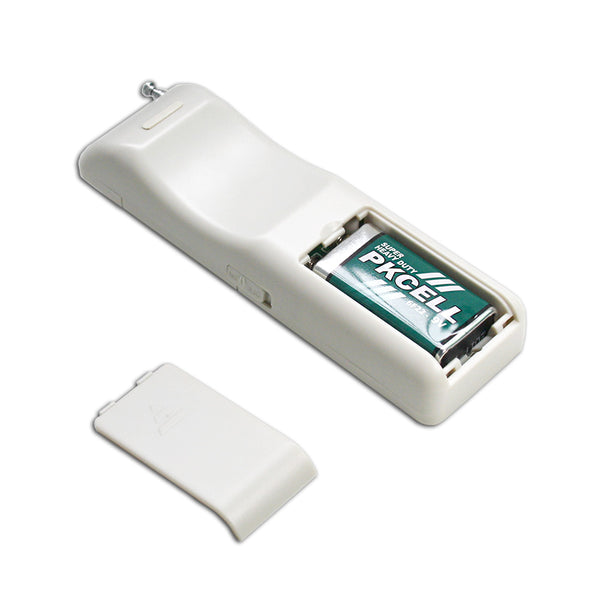

Betriebsspannung: 9V (1 x 6F22-9V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes Es hat einen Ein / Aus-Knopf an der Seite.
Anpassung Modus: ASK
Einheit Mass: 135 x 42 x 25 mm

Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-1 / C-2 / C-4 (100M), CWB-1 / CWB-2 / CWB-4 (50M, wasserdicht), CP-1 / CP-2 / CP-4 / CP-6 / CP-8 / CV-2 / CV-4 / CV-6 / CV-8 / CV-12 (500M), oder CB-1 / CB-2 / CB-4 / CB-6 / CB-8 / CB-12 (1000M) usw.

Arbeitsentfernung:
Mit dem Fernbedienung wie CB-1/CB-2 kann die Reichweite max. 1000M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

Verwendung:
Der Empfänger kann Gleichstrom Geräte mit einer Spannung im Bereich von 8–80 V Gleichstrom steuern.

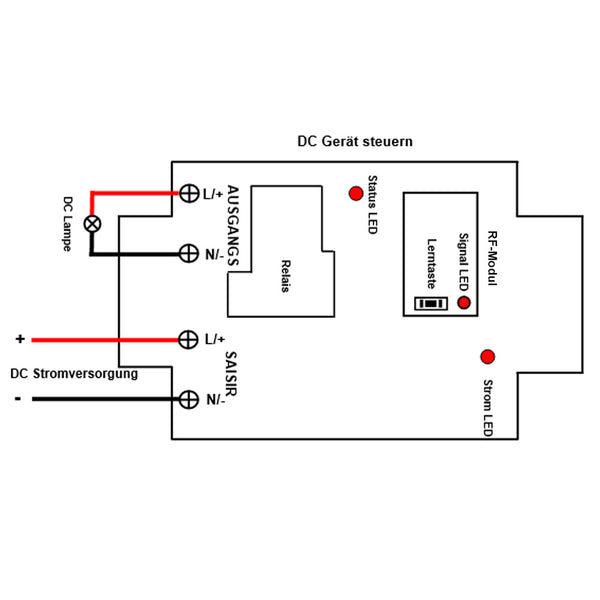

Verdrahtung:
Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+> des EINGANGS, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−> des EINGANGS.
2) Verbinden Klemme <L/+> des AUSGANGS an Pluspol von DC Lampe, Verbinden Klemme <N/-> des AUSGANGS an Minuspol von DC Lampe.

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.

1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CB-1:
Drücken und halten Sie die Taste am Sender: Die Klemme AUSGANG der Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Die Klemme AUSGANG der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.

2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CB-1:
Drücken Sie die Taste am Sender: Die Klemme AUSGANG der Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Die Klemme AUSGANG der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.

3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CB-2:
Drücken Sie die Taste A am Sender: Die Klemme AUSGANG der Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme AUSGANG der Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.

So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen des Werks.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Koppeln Sie den CB-1-Sender: Drücken Sie die Taste am Sender. Wenn die Signal-LED einmal blinkt, dies bedeutet dass die Kopplung erfolgreich war.
Koppeln Sie den CB-2-Sender: Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.

So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
