4-Kanal Hochrangiger Ausgang Super Regeneration Funk Empfangsmodul mit Decoder (Modell 0020243)

Normaler Preis €8,00

Kennzeichen:
Modell Nr.: 0020243
Modell: Empfangsmodul mit Decoder für Festkode
Modulationsmethode: Amplitudenmodulation (ASK oder OOK)
Betriebsspannung: DC 5V
Betriebsstrom: 4.5mA
RF Empfindlichkeit: -95dBm

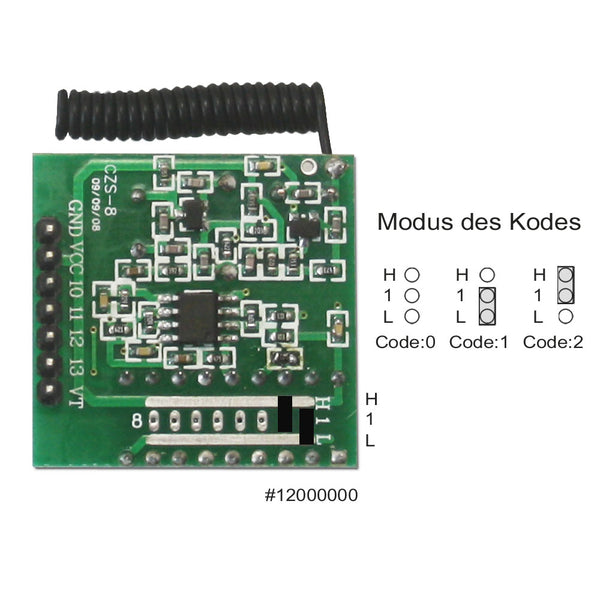

Kodierungsart: Festkode durch Löten
Dekodiernungsausgabe: Hoch Pegel
Arbeitstemperatur: -20°C ~ +70°C
Einheitsmaße: 30mm x 31mm x 19mm
Mit vier Dekodierungsausgabe
Kontrolle Modus: Toggle, Momentan, oder Verklinkte. Sie können sich einen auswählen
Frequenz: 433MHz

Anwendung:
Die RF Empfangsmodule sind weit verbreitet für Fernbedienungen, fernbediente Spielzeuge, Diebstahlwarnanlage, Türen der Garage, Rollladen, Straßenschranken, abklappbare Türen usw.

Beobachtung:
Eine Antenne mit 1/4 der Wellenlänge ist am besten geeigne, weil die Antenne den Empfangseffekt sehr beeinflusst. Normalerweise wird Einleiterkabel mit Widerstand 50Ω anwendet. Die Länger der Antenne ist ca.17cm für Frequenz 433MHz. Die Position der Antenne beeinflusst auch den Empfangseffekt des Modules. Während der Installierung der Antenne ist es je länger je besser, und die Antenne soll weit von Abschirmung und Orten mit Hochdruck und Interferenzerscheinung.
Die Empfangsfrequenz, Dekodierungsverfahren und zeitlich Widerstände soll dem Emfänger passen.

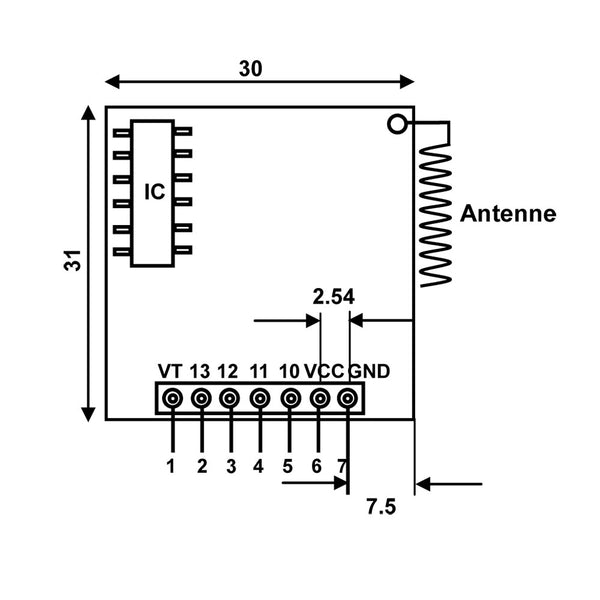

Hinweis für PIN (von links nach rechts)

Pins Name Funktion
1 VT Effektive Anerkennung der Dekodierungsausgabe
2~5 13 ~ 10 Datenausgabe
6 VCC Positive Stromversorgung
7 GND Negative Stromversorgung

Link: (Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den alle Sender
die Unterschied zwischen die alle Antenne
