Der 4-kanal Funkfernbedienung Relais Schalter kann auf verschiedene Sorten von Lampe, elektrische Betriebene Tür / Garagentor / Fenster, Motoren von Rolladen / Ankerwinde / Sonnensegel / Förderband oder andere Elektrogeräte mit Spannung AC 110~240V oder DC 0~28V angewendet. Der maximale Arbeitsstrom reicht bis 10 amp. Durch eine externe magnetische Antenne kann die Arbeitsentfernung zwischen Sender und Empfänger 2000M in offenem Feld sein. Es gibt 3 Steuermodus: Toggle, Momentan, Verklinkte, davon können Sie sich einen auswählen. Sendefrequenz 433MHz und drei Betriebsspannungen DC 9V, 12V, 24V werden angeboten.
Wie wird der Funkempfänger S1U-DC 9V/12V/24V decodiert, schauen Sie bitte ins VIDEO.

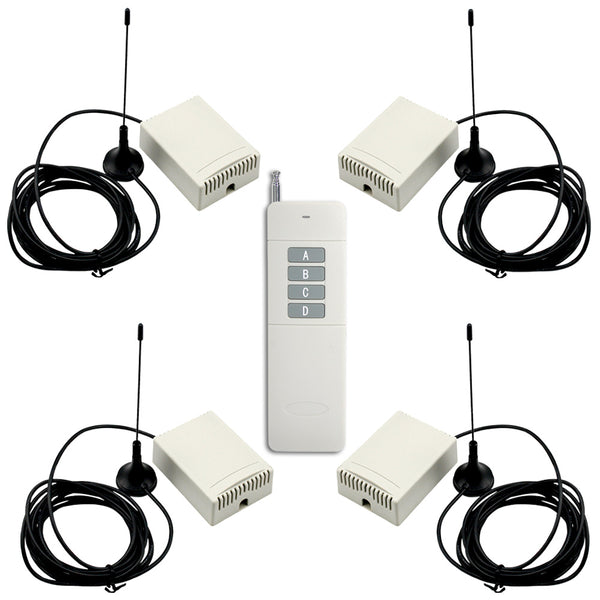

Lieferumfang:
4 x Empfänger: S1U-DC-ANT3 (1 Kanal / Drei Kontrolle Modi)
1 x Sender: CB-4
1 x Bedienungsanleitung
Kennzeichen:
Anwendung: Es kann in der Industrie-Automatisierung, Landwirtschaft-Automation und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Es kann drahtlose fernbedienung verschiedene ausrüstungen an Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Stromversorgung: Vier Betriebsspannungsversionen, DC 6V, 9V, 12V, 24V.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten, wie 120W/12V bekannt, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.

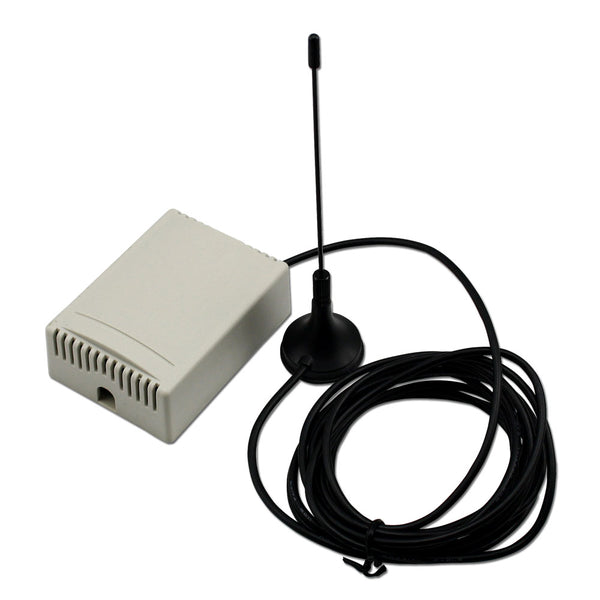

Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können den Empfänger mit Sender (Fernbedienung) von jedem Orten innerhalb einer zuverlässigen Entfernung ein / ausschalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

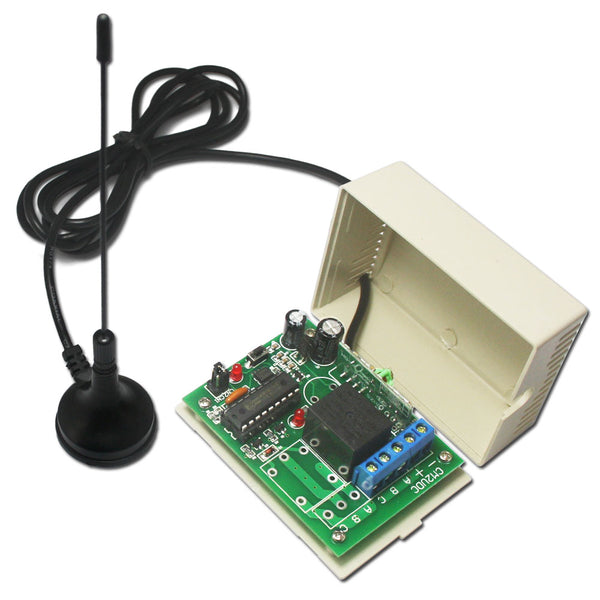

Empfänger:
Modell Nr.: S1U-DC06-ANT3 / S1U-DC09-ANT3 / S1U-DC12-ANT3 / S1U-DC24-ANT3
Stromversorgung (Betriebsspannung): DC6V (S1U-DC06), DC12V±1V (S1U-DC12), DC9V±1V (S1U-DC09), DC24V±2V (S1U-DC24)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Drahtbereich für die Terminals: 22-14 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 1 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / Kanal
Maße der PCB: 67mm x 50mm x 18mm
Maße des Koffers: 75mm x 54mm x 27mm
Sender:
Modell Nr.: CB-4
Kanal: 4 CH
Entfernung der Fernbedienung: 1000m / 3000ft (Theoretisch)
Kodierung: Festkode durch Löten
Einheitsmaße: 135mm x 42mm x 25mm
Stromversorgung: 1 x 6F22-9V Batterie (incl., Dauert ca.12 Monate.)
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CWB-4 (50M, wasserdicht), C-4 (100M), oder CB-4 (1000M) usw..
Arbeitsbereich:
Mit dem Fernbedienung wie CB-4 kann die Reichweite max. 2000M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Verwendung (mit dem Sender CB-4):
Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte gesteuert werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise offen; Die Klemmen A und B sind normalerweise geschlossen.
Verdrahtung:
Wenn Sie ein DC 12V Lampe steuern, machen wie folgende:
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang an, und schließen den Minuspol von DC Stromversorgung an Klemme “N / -” von Eingang.
2) Schließen Klemme C an Pluspol der DC Stromversorgung an, schließen Klemme B an Pluspol von DC Lampe an, und schließen den Minuspol von DC Lampe an Minuspol von DC Stromversorgung an.
Wenn Sie AC 230V Lampe steuern, machen Sie wie folgende:
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang an, und schließen den Minuspol von DC Stromversorgung an Klemme “N / -” von Eingang.
2) Schließen Klemme C an das Phasenkabel von AC Stromversorgung an, schließen Klemme B an eine Seite von AC Lampe an, und schließen andere Seite von AC Lampe an Nullleiter von AC Stromversorgung an.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Nur verbinden auf dem Steckbrücke-2.
Modus Selbstsichernd: Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Sie die Taste A: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Das Relais 1 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste D: Das Relais 4 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 4 wird eingeschaltet.
Drücken Sie die Taste D erneut: Das Relais 4 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 4 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Nur verbinden auf dem Steckbrücke-1.
Modus Momentan: Drücken und halten-> Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste A: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A los: Das Relais 1 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste D: Das Relais 4 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 4 wird eingeschaltet.
Lassen Sie die Taste D los: Das Relais 4 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Trennen auf dem Steckbrücke-1 und Steckbrücke-2.
Drücken Sie die Taste A: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird eingeschaltet.
Das Relais 2, 3, 4 sind deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), andere Lampen sind ausgeschaltet.
Drücken Sie die Taste D: Das Relais 4 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 4 wird ausgeschaltet.
Das Relais 1, 2, 3 sind deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), andere Lampen sind ausgeschaltet.
